Подлокотник на ВАЗ 2107 своими руками: чертежи, размеры, схема

Главная » Тюнинг

Подлокотник уже давно стал считаться неотъемлемой частью комфорта для автомобилей высокого класса. Однако более дешевые модели не могут порадовать своих владельцев этим приятным и полезным предметом. Конечно, подлокотник Ваз 2107 можно и купить. Однако не тот это автомобиль, для которого принято покупать дорогие прибамбасы. Если вы являетесь счастливым обладателем русской «Семерки», все можно и нужно делать своими руками! Вот и обсудим мы с вами в этой статье, как же недорого и качественно сделать самодельный подлокотник.

Содержание

1. А нужен ли он вообще?
2. Как подготовиться к работе
3. Выбираем материал для каркаса
4. Делаем замеры для будущего чертежа
5. Процесс проектирования, чертежи и схемы
6. Изготовление
7. Процесс обтяжки
8. Установка

А нужен ли он вообще?

Думается, что раз уж вы читаете эту статью, то лично вам он действительно нужен. А может быть и не очень нужен, но сильно хочется. А почему бы и не исполнить это простое человеческое желание?

Тем более что и штука эта весьма полезная. Многие водители отмечают, что наличие хорошего подлокотника значительно облегчает нагрузку на спинные  и ручные мышцы, особенно если на автомобиле установлена механическая КПП.  Если же вы относите себя к разумным здравомыслящим водителям, то и на вашей семерке стоит именно такая коробка.

Также подлокотник весьма удобно использовать в качестве места хранения нужных мелочей. Кто-то здесь возит воду или мобильный телефон. Для многих это удобное место хранения футляра для очков. Кто-то кладет сюда документы и кошелек. При желании можно сделать устройство так, что на нем будут располагаться кнопки для управления некоторыми функциями автомобиля.

Так что  установка подлокотника на Ваз 2107 – это не роскошь, а вполне себе оправданная с практической точки зрения штука.

Как подготовиться к работе

Выбираем материал для каркаса

Самый лучший материал – это дерево. Причем можно использовать и обычную доску. Но в работе намного удобнее ведет себя ДСП, ДВП или же любая фанера. Если вы хотите конструкцию без углов, то можно использовать только фанеру, так как она позволяет себя согнуть. Для этого ее держат над горячим паром или размачивают в воде.
Обратите внимание на толщину материала: самый лучший вариант – 1 сантиметр. Возможен небольшой разброс от 0,8 до 1,5 сантиметров.
В качестве обивки на крышку используют обычный поролон.
Из инструментов вам понадобятся: электролобзик, миллиметровая бумага, метровая лента.

Делаем замеры для будущего чертежа

Конечно, вы можете воспользоваться уже готовыми схемами и чертежами. Но чтобы у вас все надежно получилось, лучше не полагаться полностью на информацию из интернета, а действовать самостоятельно. Поэтому действуем по следующей схеме:

1. Замерьте расстояние между двумя сиденьями.
2. Сядьте на водительское место, возьмитесь за рычаг КПП и определите, какая высота будущего подлокотника наиболее удобна для вас.
3. Также вам нужно сделать замер между тыльной стороной сидений и ручным тормозом.
4. Нужно определить, какое расстояние между замками ремней безопасности.
5. Замерьте высоту подъема ручного тормоза и его размеры.
6. Также вам нужно узнать размеры места крепления будущего изделия.

Делая все необходимые замеры, помните, что нужно будет учесть и толщину обивки, которую вы планируете использовать впоследствии.

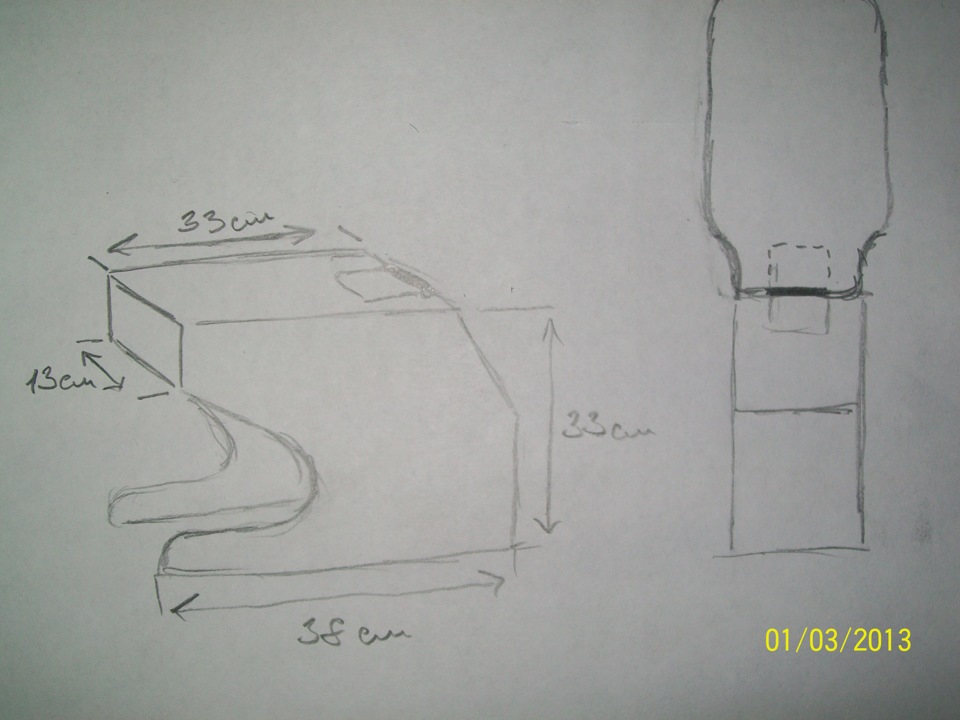

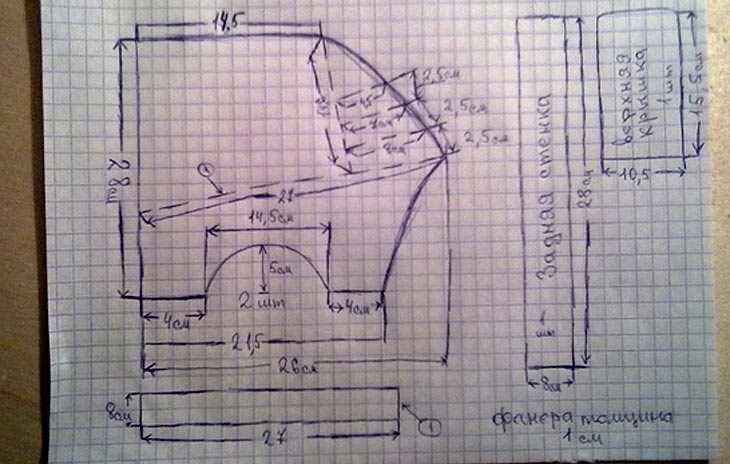

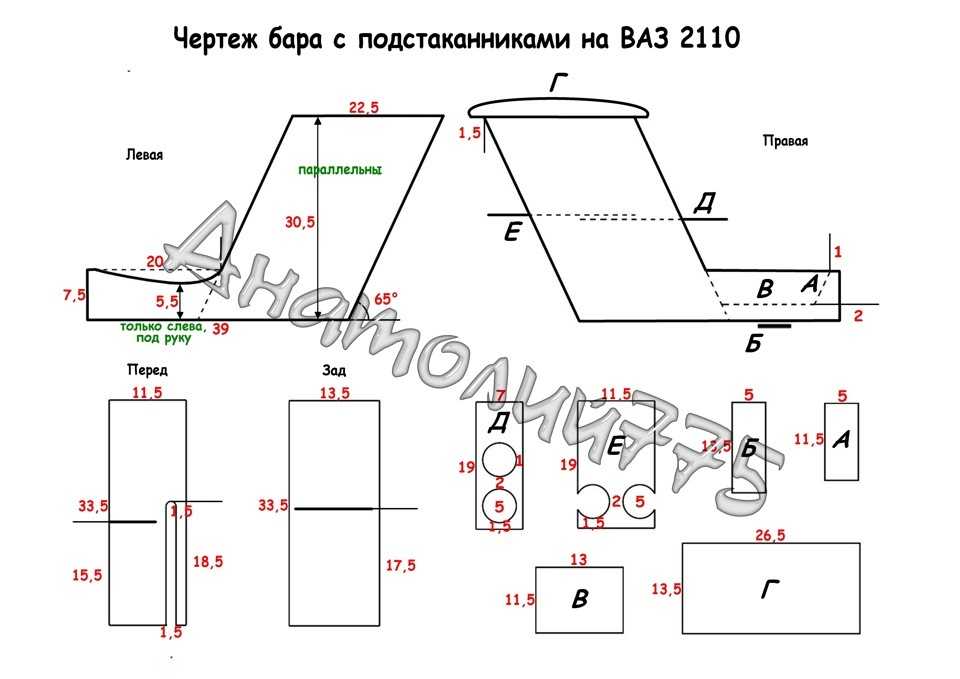

Процесс проектирования, чертежи и схемы

После того, как замеры сделаны, вы можете приступить к чертежу будущего изделия. Нужно быть предельно внимательным: маленькая ошибка может стать причиной того, что подлокотник не встанет на место или помешает нормальному функционированию других элементов авто.

Вы можете воспользоваться готовыми эскизами и схемами. Но даже в этом случае нужно придерживаться следующих советов:

1. Изобразить изделие нужно со всех сторон: вид сбоку, вид спереди, вид сзади, вид сверху. На чертеже указывайте все размеры, эти записи вам еще пригодятся при выполнении работ.
2. Чертеж нужно сделать отдельно и для крышки подлокотника.
3. Также нужно придумать заранее, как крышка будет крепиться – должна ли она сгибаться или откидываться. Это повлияет на то, где будут находиться пазы и другие крепления.
4. Сразу решите, какой длины саморезы вам будут необходимы. Укажите их размеры прямо на чертеже.
5. Определите, как вы будете устанавливать готовое изделие – либо просто плотно зафиксируете его между сидений, либо будете использовать специальные крепления. На схеме должны быть изображены пазы нижней части изделия.
6. Готовый чертеж нанесите на специальную миллиметровую бумагу (найти ее можно в швейном магазине). Это позволит вам создать выкройку, с помощью которой вы точно не ошибетесь с размерами при изготовлении подлокотника.

Изготовление

Работа это достаточно несложная для тех, кто хоть раз в жизни держал электролобзик. Если все замеры были сделаны верно, и вы выполнили хороший чертеж будущего изделия, то вам остается лишь выполнить следующие шаги:

1. На миллиметровой бумаге вырежьте все детали, создав тем самым выкройки.
2. Приложите выкройки к фанере и с помощью карандаша нанесите на нее контуры будущих деталей.
3. Электролобзиком вырежьте детали из фанеры.
4. Чтобы легче было сделать закругления, с помощью горячей воды или пара размягчите фанеру.
5. Теперь наступило время скрепить отдельные детали саморезами. Клей лучше не использовать – соединение вряд ли будет качественным.
6. Если есть желание, разделите внутреннее пространство изделия перегородками, создав тем самым несколько отсеков.
7. На верхнюю часть крышки приклейте кусок поролона, который создаст ощущение мягкости и комфорта для вашего локтя.

Изделие можно считать практически готовым. Все что осталось – это обтянуть его и установить на место.

Процесс обтяжки

Для обтяжки изделия нам снова пригодятся выкройки из миллиметровой бумаги. Надеемся, что вы еще их не выкинули. Также вам пригодится примерно погонный метр выбранного материала для обтяжки, клей высокого качества, капроновые нитки, хороший фен.
Сначала более подробно обсудим, какие материалы и инструменты лучше выбрать.

Самый очевидный материал для обтяжки элементов салона – это кожа. Можно остановиться как на натуральной коже, так и на экокоже. Главное, чтобы материал действительно был качественным и не трескался на морозе. Лучше всего покупать специализированную кожу для автомобилей. Вряд ли подойдет материал, который предназначен для мебели. Ведь мебель обычно используется в комфортных домашних условиях. А автомобиль будет подвергаться как воздействию прямых солнечных лучей, так и сильным морозам.

Владельцы Ваз 2107 также часто выбирают в качестве обшивки алькантару. Ее стоимость примерно такая же, что и у натуральной кожи. Более дешевые материалы обычно имеют низкое качество. Алькантара хороша тем, что ее бархатистая поверхность приятна на ощупь и защищает от запотевания локтя. Ее легко очистить от грязи, она легко переносит перепады температур. Ее несложно использовать в процессе перетягивания элементов салона. Можно даже приобрести алькантару с самоклеющейся основой, что облегчит работу с ней в разы.

Клей – очень важный материал для дальнейшей работы. Клей «Момент» не годится для подлокотника. Со временем он приведет к вспучиванию и отслоению кожи от корпуса. Лучше всего использовать специальный клей для автокожи.

Для того, чтобы бардачок приятно выглядел и изнутри, можно использовать обыкновенный карпет. Он недорого стоит, устойчив к царапинам и не рвется. Это очень практично, учитывая, что вы будете хранить внутри изделия.

Итак, переходим к описанию самого процесса обтягивания.

1. С помощью выкройки из миллиметровой бумаги перенесите контуры деталей подлокотника на изнаночную сторону облицовочного материала. Нужно учитывать, что для крышки придется добавить несколько миллиметров, что связано с наложенным на нее паролоном. У других же деталей лучше убрать два миллиметра, чтобы натянуто обивку и посадить ее как можно плотнее.
2. Нанесите клей на один край детали и осторожно приклейте ее к корпусу. Каждую следующую сторону детали приклеивайте спустя несколько минут, чтобы давать возможность клею подсохнуть.
3. Предварительно прогревайте материал с помощью фена. Если используете кожу, то можете подержать ее в течении 15 минут в теплой воде. Работать с таким материалом будет сложнее, но в итоге получится более аккуратный результат.
4. Загибайте края материала во внутреннюю сторону, а излишки отрезайте.
5. Материал нужно натягивать как можно сильнее – иначе он будет небрежно болтаться.

Установка

Чаще всего устанавливают подлокотник следующим образом: зажимают болтами, которые удерживают замки ремней безопасности. Сиденья придется сместить вперед, крепежные болты нужно будет выкрутить, вставить туда вилкообразные скобы крепления подлокотника и затянуть болты обратно. Некоторые же делают специальные уголки, с помощью которых подлокотник крепят к полу саморезами.
