Под капотом ваз 2107: Что под капотом? (для «чайников»)

Что под капотом? (для «чайников»)

Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.

1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.

Теперь о главном.

1.    Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею. Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.

2.    Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).

3.    Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).

4.    Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.

5.    Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.

6.    Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.

7.    Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).

8.    Бачок омывателя лобового стекла – служит для хранения определенного  количества воды,  которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.

9.    Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.

10.    Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.

11.    Двигатель – служит для приведения автомобиля в движение.

12.    Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.

13.    Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе. Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.

14.    Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.

Добавить комментарий

Устройство инжектора Ваз 2107: фото и видео

Главная » Устройство

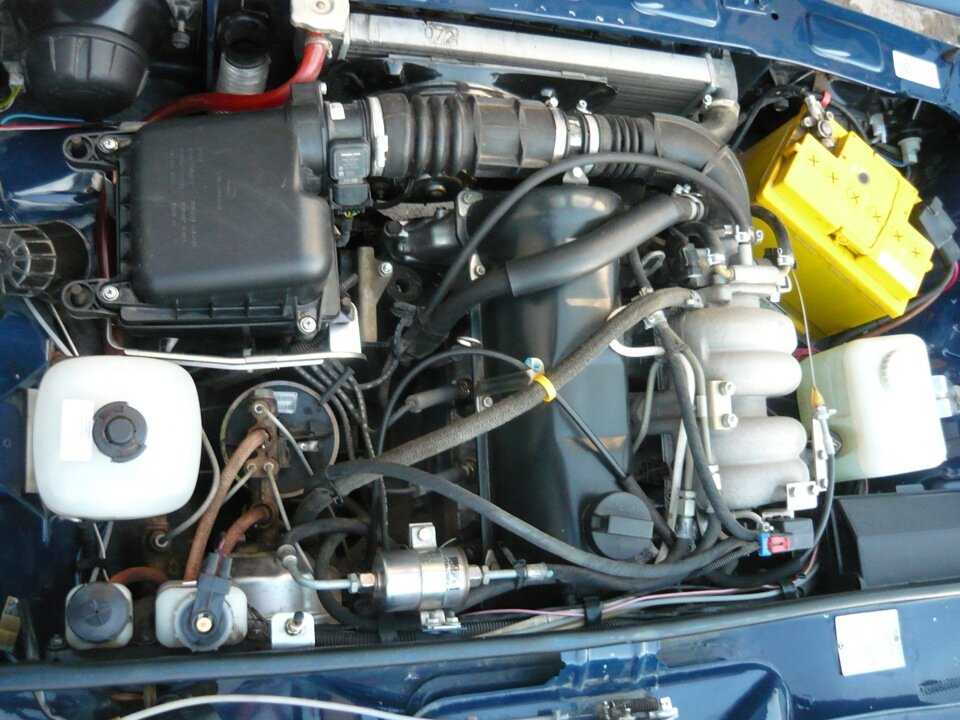

Общий вид подкапотного пространства ВАЗ 2107. Сразу видно, что нет трамблера и карбюратора.

ВАЗ 2107 не всегда была «инжекторной». Многие годы двигатель был карбюраторным.   Только  с 2006 года, для выпуска ВАЗ для внутрироссийского рынка двигатель обзавелся системой принудительного впрыска топлива. Смысл тех инноваций был простой – соответствие уже принятым нормам «Евро – 2», которым многие годы соответствовали европейские автомобили.  Суммарная мощность агрегата с новой системой питания  составила 50 киловатт. Характеристики двигателя с новым впрыском топлива были следующие:

  • Режим употребления в городе – 8,5 литров\100 км;
  • Расход топлива при скорости 90 км\ч – 6,9 – 7,0 литров\100 км;
  • Расход при скорости 120 км\ч – порядка 9, 1 л.

Эти характеристики для ВАЗ 2107 инжектор завод гарантировал при использовании бензина типа А – 95. Какого – либо другого вида бензина для расчетов не предусматривалось. Смысл перевода с карбюраторного впрыска на электронный был в том, что не требуется постоянная регулировка и тонкая настройка впрыска, как при инжекторном двигателе. Устройство таково, что не «плавают» показатели холостых оборотов.

Изображено устройство —  блок управления, «микропроцессорные мозги».

Блок принимает во внимание показатели тех датчиков, которые необходимы для нормальной работы инжекторного впрыска, а именно:

  • Датчик расположения дроссельной заслонки – устройство представляет собой резистор переменной емкости, которая зависит от степени нажатия на педаль «газа». Какого – нибудь аналогичного оборудования в «Жигулях» нет, а вот в радиоприемниках предостаточно.
  • Датчик положения коленвала (то есть работы цилиндров). По показаниям этого датчика производится полная синхронизация работы электронного процессора с частотой вращения коленвала. Это «эталонная тактовая частота».
  • Показатель насыщения смеси кислородом. Это устройство расположено на трубе выпуска отработанных газов, и занимается тем, что с помощью обратной связи контролирует количество поступающего топлива в смеси, так как топливо, сгорая, потребляет кислород. Показатели тех процессов полностью взаимосвязаны. На рисунке труба выпуска и датчик соединены сварным швом, то есть скорее всего, был произведен ремонт системы выпуска.
  • ДМРВ (датчик массового расхода воздуха). Он крепится на корпусе «воздухана». Его задача – точно определить то количество воздуха, которое попадает во впускной коллектор, а значит, характеристики сгораемой смеси.

Вышеописанные датчики относятся исключительно к системе инжекторного впрыска, и на карбюраторных вариантах «семёрки» их не бывает.

Естественно, «дыма без огня не бывает». Поэтому наряду со многими достоинствами, у ВАЗ 2107, оборудованными инжекторным впрыском топлива, есть и определенные «минусы».

Недостатки двигателя с инжекторным впрыском;

  • Высокие требования к качеству топлива, его октановому числу;
  • Установленный «под днищем» автомобиля катализатор существенно уменьшает дорожный просвет, лишая «семерку» некоторых преимуществ на бездорожье перед «пузотерками»;
  • Более сложный ремонт двигателя и затрудненный доступ к деталям моторного отсека.
  • Для того чтобы найти неисправность в системе впрыска, нужны специальные приборы;
  • В целом, «инжектор» более капризен. Так, например, возможность «прикурить» товарищу может обернуться тем, что двигатель заглохнет. Причина – в неисправности «электронных мозгов».

Но достоинства вполне окупают эти недостатки, так как инжекторный впрыск позволяет экономить топливо, облегчает холодный запуск двигателя, и не требуется «возиться» с карбюратором. Автомобиль с таким впрыском будет служить вам многие годы при правильном уходе.
