Карбюратор ВАЗ 2107 (устройство, фото и видео)
Главная » Устройство
Работа каждого автомобильного двигателя зависит от количества и качества воздушно – топливной смеси, приготовляемой специальным устройством, которое называется карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить её по цилиндрам. Смешивать топливо с потоком воздуха можно разными способами. В «классике», которой относится и карбюратор ВАЗ 2107, работает так называемый «поплавковый тип».
На автомобилях ВАЗ 2107 со старыми двигателями используется карбюратор ДААЗ 2107-1107010, а на автомобилях с двигателями 2106 используется ДААЗ 2107-1107010-10 (при отсутствии вакуум-корректора). Модификация ДААЗ 2107-1107010-20 используется на автомобилях с наличием вакуум-корректора и новым «шестёрочным» движком. Их технические данные несколько различны, что будет показано в таблице.
Технические характеристики таких карбюраторов давно известны, ниже мы их приведём.
Ещё они называются «тарировочные характеристики», или количественные показатели работы.
ДААЗ – это известная аббревиатура Димитровградского автоагрегатного завода. Эксплуатация его карбюраторов и установка их на «классику» длится много лет и завоевала заслуженное доверие своей надёжностью.

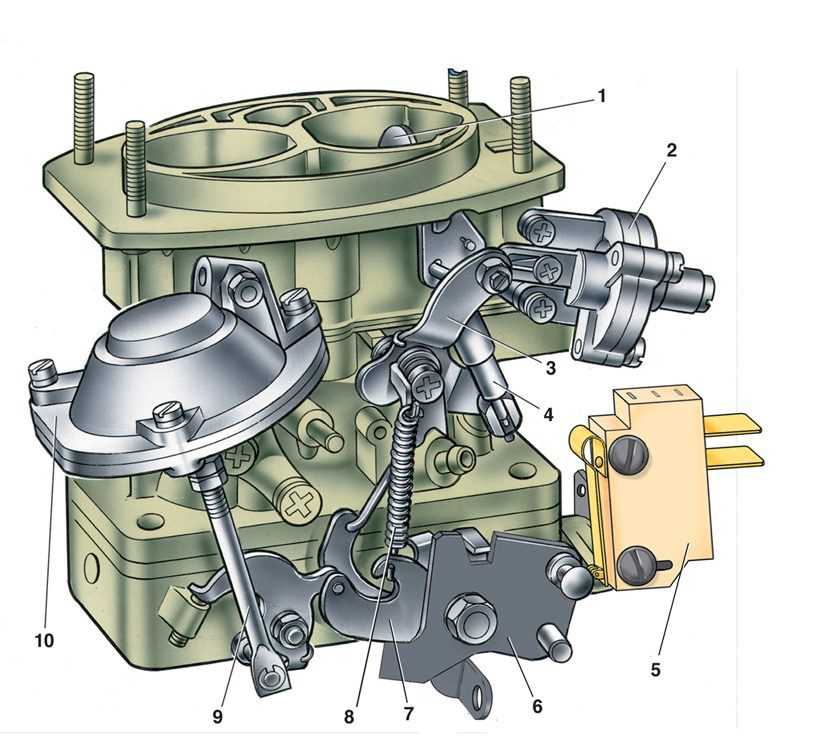

Карбюратор ВАЗ 2107 является сложным, высокоточным прибором, состоящим из многих компонентов. Обилие деталей заметно на любом рисунке. Его полное описание сложно и нужно только специалистам.
Не менее сложно выглядит и внутреннее строение карбюратора.
Но, несмотря множество мелких деталей, схема и устройство карбюратора ВАЗ 2107 не очень трудны для понимания, если назвать важнейшие части и описать их функции:
- поплавковая камера, в которую поступает бензин в ограниченном количестве;
- поплавок в виде бочонка и игольчатый клапан, запирающий доступ бензина;
- камера смешивания, или смесительная;
- заслонки – дроссельная и воздушная;
- каналы и жиклёры, как воздушные, так и топливные;
- распылитель;
- диффузоры, их принцип действия – как сопла реактивного двигателя – создать конфигурацию воздушного потока;
- ускорительный насос;
Количественные (тарировочные) данные, характеризующие карбюратор ВАЗ 2107 следующие:
Все технические данные взяты из официального руководства.
Полные характеристики описываются уравнениями высшей математики и аэрогидродинамики.
Происходит подача бензина вначале в поплавковую камеру, его объём регулирует поплавок.
При его всплывании работает игольчатый клапан и закрывает доступ топливу. В этом смысле поплавковая камера играет роль унитаза, и карбюратор 2107 этим параметром от него не отличается. Перед подачей в неё топливо ещё раз фильтруется, пройдя через сетку.
Затем поплавковая камера, как донор, отправляет бензин в две камеры (первую и вторую). Топливо проходит по двум главным топливным жиклёрам. В камеры также поступает очищенный в воздушном фильтре воздух, который может быть заранее подогретым. На рисунке схема отверстий.
Одновременно через воздушные жиклёры подаётся воздух, который в специальных эмульсионных колодцах и трубках смешивается с бензином. В результате образуется эмульсия, то есть смесь воздуха и бензина. На рисунке поплавковая камера (в ней отвёртка) и жиклёры.
Перед попаданием в распылитель, топливная смесь проходит эконостат.
При максимальном развитии мощности эмульсия топлива и воздуха дополнительно обогащается.
Затем смесь через специальные распылители попадает в диффузоры, которые готовят окончательную смесь, «отрывая» капли топлива и вовлекая их в воздушный поток высокой скорости, подавая смесь точно к центру смесительной камеры. В этом заключается их работа. На рисунке – диффузоры 1 и 2 камер.
Дроссельная заслонка, управляемая педалью «газа», подаёт готовую качественную смесь непосредственно в цилиндры.
Существует система жиклеров «холостого хода», в режиме которого топливо забирается только из первой камеры. Схема работы камер предусматривает включение второй камеры при хорошо прогретом агрегате на полной мощности. Эксплуатация второй камеры в полной мере проявляется при обгоне на высокой скорости.
Эффективная работа карбюратора зависит от чистоты жиклёров, чистоты всех рабочих поверхностей, плавностью и ровностью хода всех приводов и тяг. Карбюратор 2107 в этом смысле не такой привередливый и капризный, как современные импортные аналоги, работает даже на не очень качественном бензине.
Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html
58 086 views Топливная система
Похожие материалы
карбюраторы Озон, ДААЗ и Солекс
Содержание:
- 1 Озон
- 2 ДААЗ
- 3 Солекс
- 4 Вебер
- 5 Итог
Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».
Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.
Озон
Свое начало, данный образец берет еще с шестой модели Лада. Порядка 30-ти лет назад, конструкторы заявляли, что он будет лидером продаж на отечественных авторынках. Такие перспективы объяснялись его конструктивными особенностями.
В отличии от образцов «Солекс» и «ДААЗ», данный прототип имел вакуумный привод заслонки, отвечающей за поступление топлива во вторую камеру. Ее привод, не зависел от поплавка, а приводился в движение штоком, расположенным на диафрагме. Такое устройство, должно было обеспечивать экономию топлива.
Модель ОЗОН
Его схема не имела ничего особенного: 2 камеры (первичная и вторичная), четыре жиклера, 2 дроссельные заслонки и т.д. Но все же, он занимал лидирующее место на рынке.
Помимо стандартного карбюратора 2107, имелась модификация «Озон» 1107010. Ее отличие в том, что она устанавливалась исключительно на двигатели «Жигули» 2103 и 06, которые были установлены на автомобиле Лада 2105 и 07. Поскольку данный механизм, имел вакуумный привод заслонки, модификация 1107010, подразделялась на 1107010 – 20.
Цифра «20» обозначала, что данное устройство устанавливалось только на последних моделях Лада 2107 с «Шестерочным двигателем.
ДААЗ
Второе место, после «Озона», занимал «ДААЗ». Данный карбюратор ВАЗ 2107, в отличии от своих «коллег», имел устройство экономайзера, обеспечивающего принудительный холостой ход. Данное отличие, не особо сказывалось, и не делало данный механизм особенным.
Модель ДААЗ
Поскольку «ДААЗ», является модификацией «Озона», он также имеет варианты с индексом 1107010 и 1107010 – 20. Сразу сказать, какой карбюратор лучше поставить на Лада 2107, нельзя. Для этого, нужно определится, что именно хотите получить от данного устройства.
Разборка, чистка и сборка карбюратора ВАЗ 2107 «ДААЗ», является одной из самых простых задач, по сравнению с чисткой других образцов. Хотя схема агрегата и не отличается от остальных, его устройство было несколько по проще.
Солекс
Сразу после «ДААЗ», не отступая ни на шаг, следует модель «Солекс». Это, один из самых тяжелых, в плане установки, карбюраторов.
Снять данное устройство с двигателя не проблема, а вот поставить его на двигатель 2107, это уже требует большого труда.
Вебер
Итог
Поскольку «Семерка» и «Пятерка», схожи между собой по конструкции, то карбюратор ВАЗ 2105, также подойдет и на 2107. Поэтому, выбирая, какой карбюратор ставить, а какой нет, Вы можете руководствоваться, сразу двумя автомобилями, так как все вышеперечисленные варианты, подойдут обоим двигателям.
