Замена ступичного подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Ступичный подшипник- для чего вообще нужен подшипник, мы думаем Вы знаете, но для тех кто не знает, в двух словах скажем, чтобы какие ни будь детали вращались, крутились и т.д., подшипники бывают нескольких видов, а именно подшипники скольжения и подшипники качения (Это по видам трения), ещё подшипники классифицируются по тому, где они будут использоваться, вот к примеру взять подшипник скольжения, классификация “Радиальный – он воспринимают радиальную нагрузку и предназначены для работы в тяжелых условиях, его температура максимум может достигать целых 400 °С, а скорость относительного перемещения поверхностей может быть максимум 40 м/с”, ещё бывают подшипники классификации “Опорный”, “Самоустанавливающийся” и другие.

Примечание!
Для замены подшипника ступицы, нужно будет приобрести: Рем комплект для ступицы (Там подшипники будут и смазка), а так же запастись молотками, отвёртками и всеми необходимыми ключами и конечно же выбрать свободный день и приступить к работе!

Краткое содержание:

• Замена ступичного подшипника
• Дополнительный видео-ролик

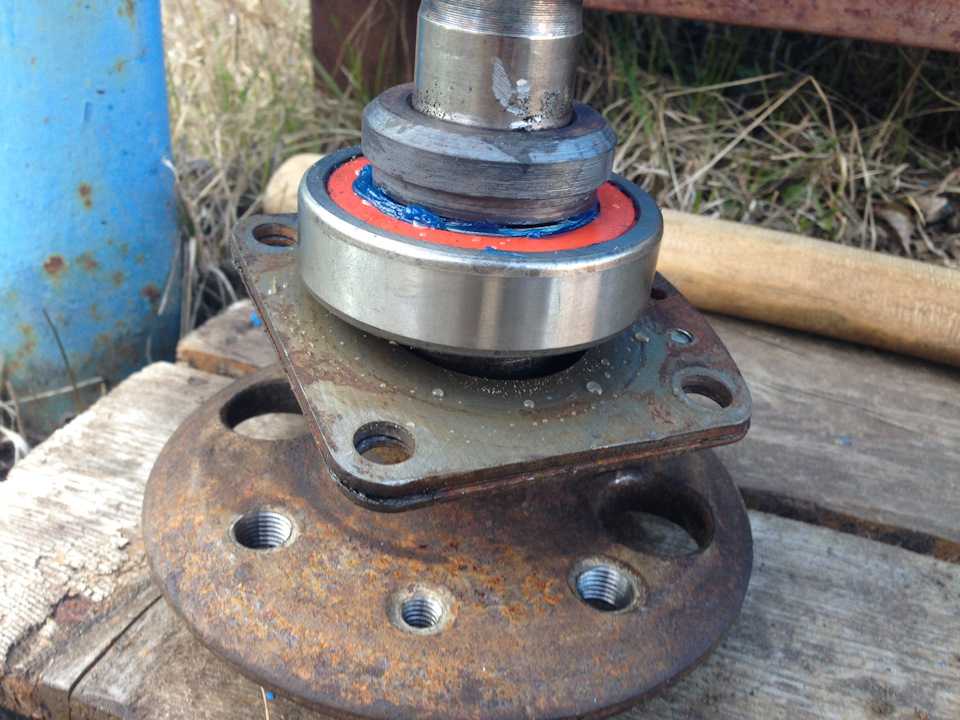

Где находится ступичный подшипник?
Прочитав само название, уже можно понять что подшипник связан со ступицей, так вот он располагается во внутренней её части, обычно при осуществлении замены данного подшипника, люди снимают тормозной диск совместно со ступицей, потому что отделять тормозной диск это только время своё терять, а поменять подшипник на установленной ступице вообще никак не получиться, поэтому её нужно будет снять (Не снимая тормозной диск) и после чего осуществить замену.

Когда нужно менять ступичный подшипник?
Когда он гудеть начнёт, но вся суть в том что это очень тяжело определить когда ездишь постоянно на автомобиле, потому что сильно гудеть подшипник начнёт только тогда, когда действительно уже весь разобьётся и придёт в негодность, поэтому так проверять это не вариант, для осуществления более точной проверки, нужно будет вывесить сперва колесо (Вначале правое переднее, потом левое, без разницы, оба колеса проверить нужно) и после этого, прокрутить рукой его, оно должно будет крутиться без каких либо заеданий и гула (Постороннего звука), быть не должно (Могут только колодки об тормозной диск задевать, но этот звук будет совершенно другим, как гудит подшипник и как трут колодки, Вы различите), более подробно о том как его проверить, смотрите в ролике ниже, там и про этот гул будет сказано, а ещё о том, как посредством покачивания определить, пришёл ли подшипник в негодность или ещё нет пока.

1. Сперва вывесите нужное для Вас переднее колесо, если будет нужно то оба вывешивайте и самое главное, застопорите заднюю часть автомобиль при помощи ручного тормоза (Для большей безопасности ещё подложить под заднюю часть кирпичи или башками можно будет), после чего снимите колесо со ступицы (Как это сделать, читайте в статье: «Правильная замена колёс на автомобилях») и взяв тонкую плоскую отвёртку, подковырните защитный колпачок, который защищает гайку крепления ступицы, от попадания грязи, более подробно смотрите на фото ниже:

2. Идём дальше, так как ступица совместно с тормозным диском будет сниматься (По другому никак не заменить подшипник), в таком случае снимите с тормозного диска, суппорт, а иначе он будет мешать и ступицу в сборе с дисков Вы просто не снимите, после того как суппорт будет снят, подвесьте его за пружину, не отсоединяя при этом тормозной шланг от суппорта, благодаря чему прокачивать тормоза когда всё установите обратно будет не нужно, более подробно как все эти операции произвести, читайте в статье под названием: «Замена тормозного суппорта на автомобиле».

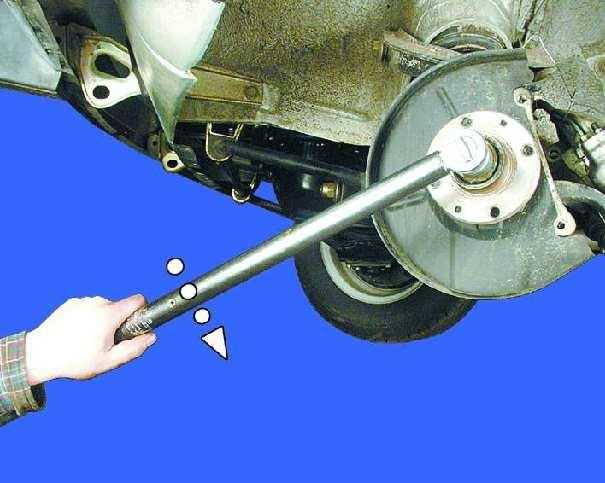

3. Теперь выверните центральную гайку которая крепит ступицу, она указана красной стрелкой, выворачивайте её лучше при помощи накидного ключа, потому что гаечным её сорвать можно и ещё кой что, данная гайка контриться, поэтому перед тем как начать её отворачивать, расконтрите гайку при помощи отвёртки (Там у неё места будут загнутые, их сразу найдёте, вот их разогнуть будет нужно) и выворачивайте её ключом после этого, кстати в зависимости от того на какой стороне гайку Вы будете выворачивать, зависит направление вращения, приведём пример, если Вы будете выкручивать гайку с левой стороны (см. по ходу движения автомобиля) то она выкручивается точно так же как и все гайки, с правой же стороны гайка закручивается и откручивается наоборот (У неё резьба по другому сделана) и чтобы её открутить, её нужно будет не против часовой стрелки крутить, а по часовой, вот это запомните раз и на всегда, уже много случаев было когда гайку просто напросто срывали, из-за того что просто не знали в какую её сторону нужно крутить.

Примечание!
Когда гайка будет выкручена, снимите находящуюся за ней шайбу и сепаратор наружного подшипника который идёт в сборе с роликами и внутренним кольцом, как это показано на маленьком фото чуть выше!

4. После проделанных операций, возьмитесь руками за тормозной диск и потяните его на себя, в связи с чем он совместно со ступицей снимется с вала на котором установлен, положите диск в сборе со ступицей на землю (Таким образом, чтобы задняя часть диска на Вас смотрела) и приступайте к снятию подшипника, сперва снимите самый верхний сальник как это показано на фото 1, для снятия можно использовать как раздвижные пассатижи, так и отвёртку с толстым основанием, но плоским лезвием при этом, как только сальник будет убран, приступайте к снятию сепаратора внутреннего подшипника с роликами, его точно так же отвёрткой подцепить будет нужно или просто перевернуть диск и руками его вынуть (см. фото 2), после этого очистите рукой, а затем тряпкой, всю внутреннюю часть, где сепаратор стоял, где стоял сальник, от грязи и старой смазки (Смазки вообще остаться недолжно) и затем поддев той же самой отвёрткой дистанционную втулку, снимите её (фото 3) и в завершение, нужно будет выбить два кольца которые внутри располагаются, они выбиваются молотком и выколоткой (Вместо выколотки можно использовать отвёртку), в начале выбивать Вы будете кольцо внутреннего подшипника (Если тормозной диск не переворачивали, а так по сути без разницы какое кольцо выбивать, главное выбить их оба), ну так вот, выбивается данное кольцо легкими круговыми ударами по нему (см. фото 4), в конце в самом он упрётся в асфальт, нужно будет что ни будь подложить под тормозной диск чтобы он стал выше или же зажать его в тисках, а иначе кольцо не как не выбить будет, как только первое кольцо будет выбито, переворачивайте тормозной диск в сборе со ступицей и выбивайте второе кольцо, кольцо наружного подшипника, более подробно увидеть эти кольца можно будет на схеме, которая расположена на второй фотографии если смотреть сверху, там будет фото ступицы и всё что входит внутри неё и кстати, все подшипники там и сальники разложены по порядку (Это маленькое фото, «кликните сюда» и Вы как раз на него перейдёте).

5. Всё снято, теперь нужно всё установить обратно, но только все старые детали будут поменяны на новые, так вот прежде чем всё устанавливать, промойте все детали в керосине или же в уайт-спирите и на посадочные места подшипников ступицы, нанесите пластичную смазку которая скорее всего будет прилагаться в коробочке в которой был приобретён ступичный подшипник и приступайте к сборке, первыми установки подлежат кольца подшипников, их нужно сажать до самого упора и главное устанавливайте их на те же места где они и стоять должны (см. ту самую схему), но чтобы запрессовать кольца Аж до самого упора, придётся брать какие ни будь прокладки, можно воспользоваться отрезком трубы к примеру или чем то наподобие этого (см. фото ниже), но до того пока кольцо не начнёт утопаться во внутрь, запрессовывать его нужно через деревянную простаку, это очень удобно или же при помощи старых колец (см. маленькое фото).

Примечание!
Неполная запрессовка колец или их перекос не допускается, а так же они должны сидеть чётко и хорошо, от усилия руки кольца не должны будут внутри проворачиваться, за этим очень строго проследите!

6. И под самый конец, заполните внутреннею часть ступицы смазкой (Ей как правило выступает пластичная смазка Литол-24), смазку наносить нужно будет так же на запрессованные кольца подшипников, на ещё не установленные сепараторы тоже её нанесите, после чего соберите ступицу в обратной последовательности, соблюдая все рекомендации которые даны в видео-роликах при этом, ну и конечно же установите тормозной диск в сборе со ступицей на вал, заверните гайку и в конце, произведите регулировку подшипника ступицы при помощи гайки и обязательно её законтрите, более подробно как это сделать, смотрите в ролике ниже:

Дополнительный видео-ролик:

Замена ступичного подшипника ВАЗ 2107 (фото и видео)

Главная » Ремонт

Проблемы с передней ступицей ВАЗ 2107 могут стать причиной серьезных неприятностей как с самим колесом (повышенный износ резины), так и с тормозными колодками и диском. Основной причиной таких проблем может стать изношенный или поврежденный подшипник передней ступицы.

Содержание

1. Диагностика неисправности
2. Регулировка подшипников
3. Замена подшипников

Диагностика неисправности

Для проверки ступичных подшипников передней ступицы ВАЗ 2107 необходимо выполнить следующие действия:

• Переднее колесо вывешивается на домкрате, предварительно предприняв соответствующие меры безопасности: постановка на ручник, противооткатные башмаки под задние колеса;
• Под нижний рычаг устанавливается надежный упор и автомобиль снимается с домкрата. Для дополнительной безопасности рекомендуется установить упор под кузов, страхующий от возможного падения в случае соскальзывания рычага с упора. Это действие часто упускают, хотя оно очень важно для правильной диагностики.
• Взявшись руками за верхнюю и нижнюю часть колеса, совершают движения от себя/к себе. Не должно быть никакого люфта, стука.
• Необходимо прокрутить колесо. При наличии проблем с подшипниками могут появиться стук, гул, скрежет.

Регулировка подшипников

Зачастую появившийся люфт можно устранить, подтянув гайку ступицы. Для этого необходимо полностью затянуть гайку, затем постепенно ее отпускать до тех пор, пока колесо не начнет свободно крутиться, и при этом будет полностью отсутствовать люфт. Такая регулировка возможна при незначительном износе  подшипника.

Замена подшипников

Процедура ничем не сложнее других, связанных с ремонтом автомобиля ВАЗ 2107. После вывешивания на домкрате и снятия колеса, выполняется непосредственно замена. Сначала снимают суппорт, открутив болты его крепления. Тормозной шланг снимать необязательно, достаточно аккуратно подвесить суппорт, чтобы он не мешал работать.

Далее, необходимо при помощи плоской отвертки поддеть колпачок, закрывающий гайку, и снять его. Открутив ступичную гайку и вынув шайбу и сепаратор, можно снять ступицу с тормозным диском.  Дальше все просто:

• Вынимаем сальник;
• Извлекаем сепаратор;
• Вынимаем кольцо, разделяющее внутренний и наружный подшипник;
• При помощи надставки нужного размера и обычного молотка выбиваем обе обоймы.

Установка новых подшипников и сборка ступицы происходит в обратной последовательности. Перед сборкой необходимо удалить старую смазку, тщательно промыв все детали.

• Запрессовываем обоймы новых подшипников;
• Смазываем и устанавливаем внутренний сепаратор;
• Вставляем кольцо;
• Запрессовываем сальник.

Осталось одеть ступицу на место и прикрутить суппорт. Вставив на место предварительно смазанный сепаратор наружного подшипника и упорное кольцо, закручиваем гайку ступицы до упора. Постепенно отпуская гайку, добиваемся свободного вращения колеса при полном отсутствии люфта. Таким образом, подшипник работает в нормальном режиме, значит именно в таком положении нужно законтрить гайку.

Из защитного колпачка удаляем отработанную смазку и накладываем новую, после чего одеваем его на ступицу. Ставим на место и прикручиваем колесо, снимаем машину с домкрата. Дело сделано, неисправность успешно устранена, замена выполнена. После небольшого пробега рекомендуется проверка ступицы на отсутствие люфта, при необходимости – регулировка.

106 642 views Передняя подвеска

Похожие материалы

Разборка и сборка коробки передач ВАЗ-2107

При разборке коробки желательно пометить любым способом, или запомнить где какая деталь была, т.к. многие детали похожи.

При установке новых деталей нужно учитывать зазоры и притирку соседних деталей.

Разборка и ремонт коробки передач требуется при следующих неисправностях:

Повышенный шум в коробке передач:

— износ подшипников;

— износ зубьев шестерен и синхронизаторов;

— осевое перемещение валов.

Затрудненное переключение передач:

— износ шарового шарнира рычага переключения передач, отсутствие смазки в узле;

— деформация рычага переключения передач;

— заусенцы, искривления, загрязнение посадочных мест штока, заедание блокирующих гаек;

— загрязнение шлицов втулки скольжения и ступицы;

— деформация вилок переключения передач.

Самопроизвольное выключение или нечеткое включение шестерен:

— износ отверстий под шарики на тягах, поломка стопорных пружин;

— износ блокирующего кольца синхронизатора;

— обрыв пружины синхронизатора;

— износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

Низкий уровень масла или утечка масла:

— износ сальников первичного и вторичного валов;

— ослабление крышек картера коробки передач, повреждение прокладок;

— ослабление крепления картера сцепления к картеру коробки передач.

Подумайте о ремонте четырехступенчатой ​​коробки передач. Ремонт пятиступенчатой ​​коробки передач в основном такой же, за исключением нескольких деталей. Ремонт пятиступенчатой ​​коробки передач мы рассмотрим в следующей статье Ремонт пятиступенчатой ​​коробки передач ВАЗ-2107

Тщательно очищаем от грязи, моем корпус коробки передач щеткой и горячей водой с моющим средством снаружи и положить его на верстак картером сцепления вниз.

С помощью двух отверток разъедините сектора распорной втулки

снимите его и резиновую втулку демпфера.

Снять эластичную муфту и фланец с выходного вала редуктора

Головкой «на 13» отвернуть две гайки крепления опоры, снять опору

Головкой «на 10» отвернуть гайку фиксирующий привод спидометра, и снимите его.

Ключом «на 22» выключите выключатель фонарей заднего хода и снимите его.

Ключом «13» отключаем упор перемещения рычага переключения передач

Ключом «на 13» отверните две гайки крепления кронштейна

Снимите кронштейн и выньте болт с квадратной головкой

Ключом «на 13» отверните оставшиеся гайки крепления задней крышки коробка передач

Снимите заднюю крышку, переместив рычаг переключения передач вправо, чтобы освободить ее от тяг переключения передач

Осторожно, стараясь не повредить, снимите прокладку задней крышки

Снимите задний подшипник

Снимаем ведущую шестерню привода спидометра и ее фиксатор — стальной шарик

Головкой «на 10» откручиваем болт вилки включения задней передачи

Снимаем вилку задней передачи и шестерню заднего хода

Снять дистанционную втулку со штока шестерни заднего хода

Съемником снять стопорное кольцо с промежуточного вала

Снять шестерню привода заднего хода и пружинную шайбу

Съемником снять стопорное кольцо со вторичного вала вал

Снять ведомую шестерню заднего хода и пружинную шайбу

С помощью ударной отвертки открутить четыре винта крепления стопорной пластины подшипника и оси промежуточной шестерни заднего хода.

Снимите стопорную пластину.

Вынимаем ось промежуточной шестерни заднего хода

Головкой «на 10» откручиваем десять гаек крепления нижней крышки

Снимаем крышку с прокладкой.

Кладем редуктор на бок.

Головкой «на 13» откручиваем одну гайку, а головкой «на 17» — шесть гаек крепления картера сцепления к коробке передач

Отсоединяем картеры и снимаем прокладку.

Ключом «на 13» откручиваем два болта крепления крышки фиксаторов штока

Снимаем крышку и вынимаем из отверстий три пружины и три шарика

Вынимаем шток переключателя заднего хода .

Головкой «на 10» отвернуть болт крепления пробки включения III и IV передач

Удлиняем тяги при снятии блокировочных сухарей

Полностью снимаем тягу вилки включения III и IV передач

Головкой «на 10» откручиваем болт крепления вилки включения 1-й и 2-я передачи.

Вынимаем шток вилки включения 1-й и 2-й передач.

Нажимая на муфты, включаем сразу две передачи и ключом «на 19» откручиваем болт крепления переднего подшипника промежуточного вала.

Поддев стопорное кольцо двумя отвертками, вынимаем передний подшипник промежуточного вала

Выталкиваем задний подшипник промежуточного вала

Откинув, вынимаем промежуточный вал из картера коробки передач.

Вынимаем две вилки переключения передач.

Поддев отверткой, вынуть первичный вал в сборе с подшипником и кольцом синхронизатора.

Снимите игольчатый подшипник с вторичного вала.

Поддев отверткой, вынуть шпонку с обратной стороны вторичного вала.

Поддев двумя отвертками, снимаем задний подшипник вторичного вала

Вынимаем вторичный вал из картера коробки передач и устанавливаем вторичный вал вертикально, зажимая его в тисках через картонные прокладки

Снимаем синхронизатор втулка для III и IV передач.

Снять стопорное кольцо съемником и снять ступицу синхронизатора и пружинную шайбу

Поддев отверткой, снимите стопорное кольцо, а также стопорное кольцо синхронизатора и пружину синхронизатора.

Снимаем шестерню III передачи

Опирая шестерню 1-й передачи на жесткое основание, выбиваем вторичный вал молотком через прокладку из мягкого металла и снимаем с него шестерню 2-й передачи в сборе, муфту синхронизатора для 1-й и 2-й передач, втулку синхронизатора, шестерню 1-й передачи и втулку 1-й передачи.

Элементы синхронизаторов I, II и IV (на первичном валу) передач разбираются аналогично синхронизатору III передачи.

Для снятия подшипника первичного вала съемником разжать стопорное кольцо и снять его вместе с пружинной шайбой

Опирая подшипник на жесткое основание, выбить первичный вал молотком через выколотку из мягкого металла .

Для снятия рычага переключения передач с задней крышки картера коробки передач отсоедините возвратную пружину от рычага

Ключом «на 10» отверните три гайки крепления шаровой опоры рычага и снимите рычаг со шпилек.

Для замены манжеты первичного (приводного) вала выколачиваем манжету пробойником через отверстие в передней крышке коробки передач и снимаем ее

Тщательно очищаем детали трансмиссии перед осмотром. Удалите все отложения щеткой или скребком и очистите отверстия и шлицы от возможных загрязнений; затем промойте, чтобы удалить и растворить остатки масла.

Продуйте детали сжатым воздухом и аккуратно протрите. Особенно осторожно продуйте подшипники, направляя струю сжатого воздуха так, чтобы не было быстрого вращения колец.

Зубья шестерен и муфт не должны иметь сколов, задиров, усталостных выкрашиваний и заметного износа.

Поверхности валов, осей и штоков переключения должны быть совершенно гладкими, без задиров, ямок и сильного износа.

На картере не должно быть трещин и забоин, в отверстиях подшипников не должно быть износа и следов проточки.

На шлицах вала недопустимы следы коррозии и задиров.

Мелкие повреждения можно отремонтировать мелкой наждачной бумагой с последующей полировкой, но поврежденные детали лучше заменить новыми.

Все подшипники качения, как шариковые, так и роликовые, должны быть в идеальном состоянии, их радиальный люфт не должен превышать 0,05 мм, дефекты на дорожках и телах качения недопустимы.

Сепараторы не должны иметь изломов, соприкасающихся колец и оплавлений (для пластиковых).

В общем случае, если «пробег» коробки превышает 120 тыс. км и ремонт узла осуществляется с разборкой, то все подшипники лучше заменить на новые, вне зависимости от их состояния, особенно при сильных повреждениях шестерен и редуктора сцепление было замечено.

Манжеты меняем на новые в любом случае. При сборке смазываем все детали коробки, в т.ч. посадочные места подшипников и сами подшипники трансмиссионным маслом, стыки картера и крышек покрыты тонким слоем маслостойкого герметика, а детали механизма переключения — смазкой ШРУС-4.

Редуктор собираем в порядке, обратном разборке.

Пружина фиксатора штока вилки заднего хода отличается от других своей жесткостью, имеет черное покрытие.

Перед установкой рабочая поверхность манжет покрывается тонким слоем смазки Литол-24. Затяните болт прижимной шайбы подшипника промежуточного вала моментом 8,1-10,0 кгс∙м. Затягиваем гайку заднего конца вторичного вала моментом 6,8–8,4 кгс∙м.
