Подключение электродвигателя по схеме звезда, треугольник и звезда-треугольник

Статьи

Автор Фома Бахтин На чтение 2 мин. Просмотров 5.1k. Опубликовано 10 марта
Обновлено 19 ноября

Существует два основных способа подключения трёхфазных электродвигателей:  подключение звезда  и подключение треугольник.

При соединении трёхфазного электродвигателя звездой концы его статорных обмоток сводятся вместе, соединяясь в одной точке, а на начала обмоток подаётся питание (рис 1).

При соединении трёхфазного электродвигателя треугольником   обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей (рис 2).

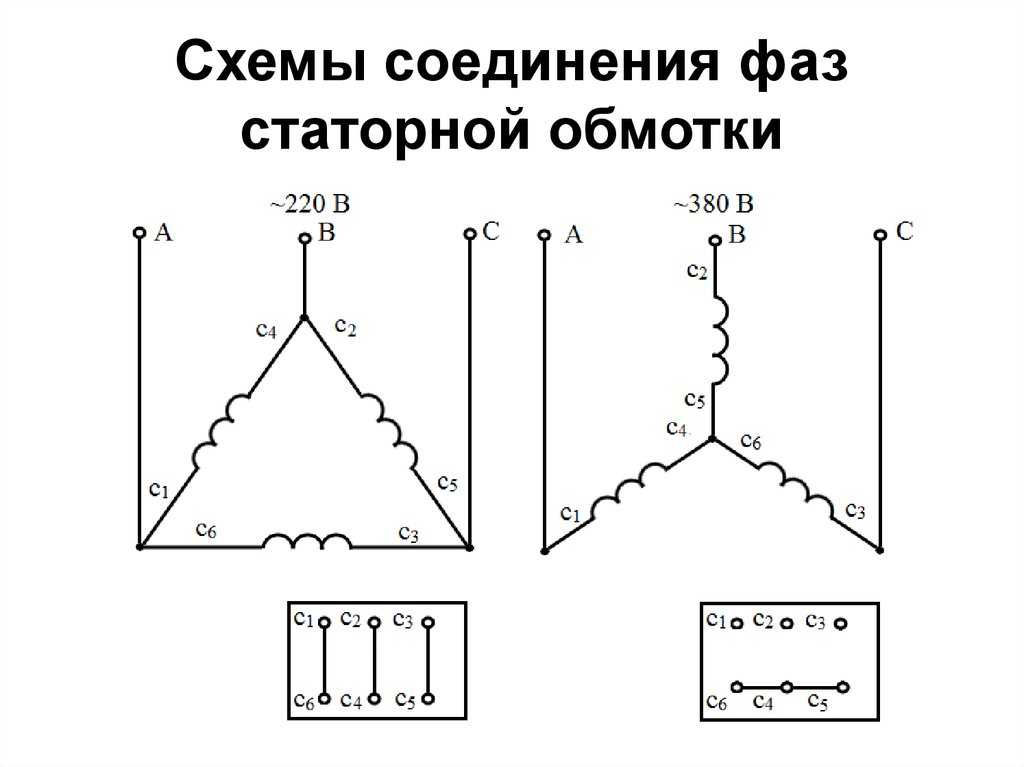

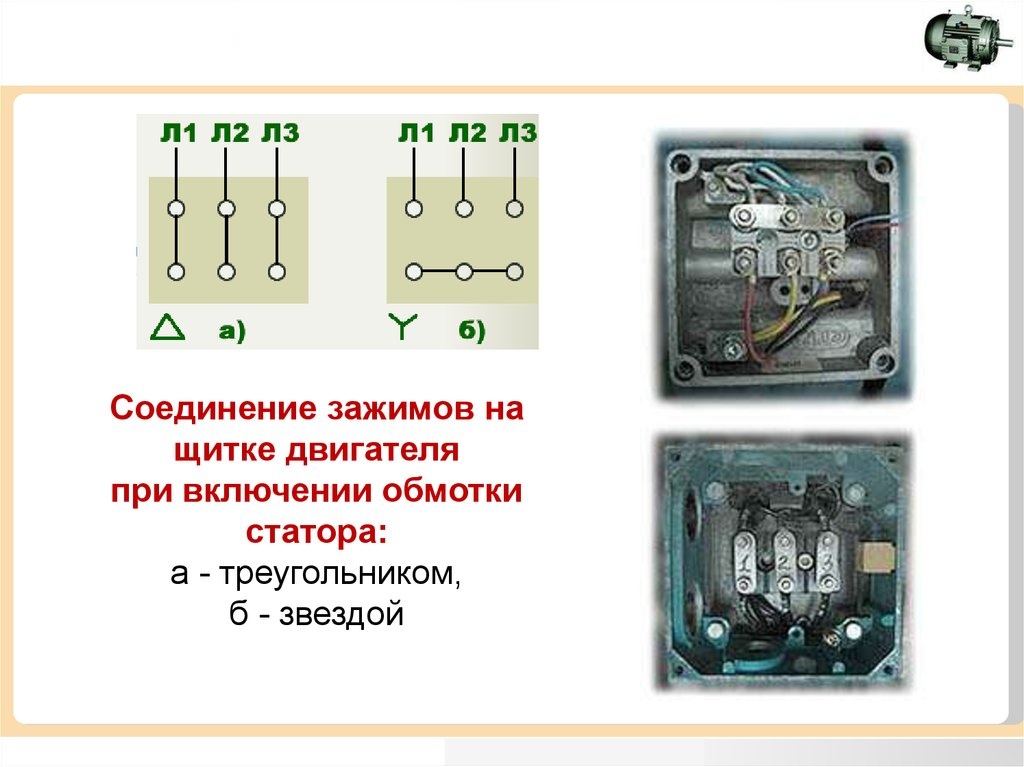

Клеммные колодки электродвигателей и схемы соединения обмоток:

Не вдаваясь в подробности теоретических основ электротехники можно сказать, что электродвигатели с обмотками, соединёнными звездой работают намного мягче, чем   с соединением обмоток в треугольник, однако при соединении обмоток звездой двигатель не способен развить полную мощность. При соединении обмоток треугольником двигатель работает на полную паспортную мощность (примерно в 1,5 раз больше, чем при соединении звездой), но имеет очень большие значения пусковых токов.
Поэтому целесообразно (особенно для электродвигателей большой мощности) подключение по схеме типа звезда – треугольник; запуск осуществляется по схеме звезда, после чего (когда электродвигатель «набрал обороты»), происходит автоматическое переключение на схему треугольник.

Схема управления:

Подключение оперативного напряжения  через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя  К3.

Включение пускателя К3, размыкает контакт К3 в цепи катушки пускателя К2 (блокировка случайного включения) и замыкает  контакт К3, в цепи катушки магнитного пускателя К1 – он  совмещен с контактами реле времени.

При включении пускателя К1 замыкается контакт К1 в цепи катушки магнитного пускателя  К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя  К2. Включение пускателя К2, размыкает контакт К2 в цепи катушки пускателя К3.

На начала обмоток U1, V1 и W1  через силовые контакты магнитного пускателя К1 подаётся рабочее напряжение. Срабатывание магнитного пускателя К3 его силовые контакты К3, таким образом, соединяя концы обмоток U2, V2 и W2 – обмотки двигателя соединены звездой.

Далее срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2 – замыкаются силовые контакты К2 и подаётся напряжение на  концы обмоток электродвигателя U2, V2 и W2. Теперь электродвигатель включен по схеме треугольник.

Подключение электродвигателя на 220В треугольником и звездой Демонстрация работы Какой вид лучше

Реверс с переключением звезда-треугольник!

Оцените автора

Звезда треугольник — особенности соединений в установках трехфазного тока. Подключение двигателя “Звездой” и “Треугольником” – схемы и примеры

Так как при соединении треугольником начало одной фазной обмотки соединяют с концом следующей, то напряжение обмотки +312 Вольт распределится между обмоткой с напряжением -156 Вольт и выводом. В результате на выводе обмотки с напряжением +312 Вольт будет +156 Вольт, а на выводе обмотки с напряжением -156 Вольт будет 0 Вольт. У нас остается третья обмотка с напряжением -156 Вольт, и на выводе у нее так и останется -156 Вольт. В результате получаем напряжения на выходе в рассмотренный нами момент +156, -156, 0 Вольт (а было +312, -156, -156 Вольт).

Получившееся линейное напряжение +156-(-156) = +312 Вольт (это амплитудное значение). После перевода в действующее значение получим 220 Вольт. Почему не рассматривается 0 Вольт? Нужно понимать что частота 50 Герц ни куда не пропала, и там где ноль, через мгновение будет +156, еще через мгновение -156. И такое чередование будет постоянным. Но вернемся к рассматриваемому моменту времени. С падением линейного напряжения с 380 до 220 Вольт разобрались. Теперь объясним, почему произошло увеличение силы тока. На самом деле все просто. Уменьшив напряжение для передачи первоначальной мощности нам нужно пропорционально увеличить силу тока.

При переходе с треугольника на звезду происходит обратная трансформация. Чтобы это увидеть на схеме, нужно найти напряжения обмоток на втором трансформаторе, подключенном по схеме треугольник звезда. Посчитав разности потенциалов начал и концов обмоток мы вернемся к изначальным +312, -156, -156 Вольт.

Для того чтобы подтвердить наши расчеты и наглядно увидеть сдвиг фаз вернемся к программе Multisim и подключим к фазам осциллограф.

К выводу A осциллографа xsc1 подключена фаза, идущая от генератора с обмотками по схеме звезда. К остальным трем выводам данного осциллографа подключены фазы после трансформации звезда треугольник. Как видно после трансформации синусоида фазы сместилась на 30°. И если подвести курсор к амплитудному значению ≈ +310 Вольт канала A, то на остальных каналах, относящихся к фазам после трансформации будет приблизительно +155, -155 и 0 Вольт. То есть то же, что мы просчитывали ранее, показал осциллограф.

Для анализа обратной трансформации к выводу A осциллографа xsc2 мы подключили ту же фазу от генератора, а остальные выводы соединили с фазами после трансформатора со схемой треугольник звезда. В результате пропал сдвиг и синусоиды фаз вернули свои амплитуды 312 Вольт. Правда если обратите внимание синусоиды фаз после трансформации отразились зеркально по отношению к синусоидам фаз после генератора. Для того, чтобы отразить обратно, достаточно поменять местами выводы обмоток по схеме звезда.

Как видно применяя различные комбинации «звезды» и «треугольника» с одинаковыми индуктивностями первичных и вторичных обмоток можно от одного напряжения переходить к другому. А для того, чтобы все это наглядно увидеть, достаточно воспользоваться программой для моделирования цифровых и аналоговых электронных схем. В нашем случае моделирование производилось в среде программы Multisim.

Почему сгорит электродвигатель при неправильном соединении

Сейчас я вкратце расскажу, почему электродвигатель, у которого обмотки на 380/660 треугольник/звезда, нельзя подключать звездой на 380 вольт.

Давайте представим, что в данный момент у нас линейное напряжение равно 380 вольт.

Что такое линейное напряжение, а фазное? Не знаете? Сейчас расскажу!

Линейное напряжение – это напряжение между линейными проводами (фазами), а фазное между линейным проводом и нейтральным.

Дело в том, что при соединении обмоток треугольником, на каждую обмотку приходится линейное напряжение 380 вольт,

а при соединении звездой фазное —  220 вольт.

В итоге нам надо поддерживать требуемую мощность на валу двигателя, а напряжение упало с 380 вольт до 220 вольт (переключили обмотки с треугольника на звезду), что же делать? Ток всё сделает за нас. Он начнёт расти.

Вот пример:

Это формула для однофазной сети, но для понимания сути пойдёт.

P=UI

Где, P- мощность, U-напряжение, I-ток.

Подставим в нашу формулу выдуманные значения и получим следующее: 440=220*2, а теперь уменьшим напряжение в два раза, 440=110*4. Увидели? Напряжение уменьшили в два раза, но, чтобы поддержать заданную мощность у нас вырос ток в два раза.

Сравнения схем подключения между собой

Чтобы сравнить обе схемы между собой, надо посчитать электрическую мощность, развиваемую электродвигателем при том или ином включении. Для этого надо рассмотреть понятия линейного (Iлин) и фазного (Iфаз) токов. Фазным током называется ток, протекающий по обмотке фазы. Линейный ток протекает по проводнику, подключенному к выводу обмотки.

В сетях до 1000 вольт источником электричества является трансформатор , вторичная обмотка которого включена «звездой» (в противном случае невозможно организовать нулевой провод) или генератор, обмотки которого соединены по той же схеме.

Из рисунка видно, что при соединении «звездой» токи в проводниках и токи в обмотках электродвигателя равны. Ток в фазе определяется фазным напряжением:

где Z – сопротивление обмотки одной фазы, их можно принять равными. Можно записать, что

.

Для соединения «треугольником» токи другие – они определяются линейными напряжениями, приложенными к сопротивлению Z:

.

Следовательно, для данного случая

.

Теперь можно сравнить полную мощность (

), потребляемую электродвигателями с разной схемой.

• для соединения «звездой» полная мощность равна
• для соединения «треугольником» полная мощность равна
  .

Таким образом, при включении «звездой» электродвигатель развивает мощность в три раза ниже, чем при соединении в треугольник. Это также ведет к другим положительным последствиям:

• уменьшаются пусковые токи;
• работа двигателя и его пуск становятся более плавными;
• электромотор хорошо справляется с кратковременными перегрузками;
• тепловой режим асинхронного двигателя становится более щадящим.

Обратная сторона медали – двигатель с обмотками «звездой» не может развивать максимальную мощность. В некоторых случаях вращающего момента может не хватить даже для раскрутки ротора.

Основные различия между схемами

Ключевая разница между двумя видами соединений заключается в том, что при применении одной питающей электросети появляется возможность переключать различные значения напряжения на подсоединяемом приборе. В основном используется соединение обмоточных деталей по типу «звезды».

Применение подключения по треугольному принципу необходимо при включении в трехфазную цепь механизмов большой мощности, имеющих максимальные пусковые токи.

К главным плюсам соединения обмоточных элементов по схеме «звезды» относят такие параметры данного типа коммутации:

• понижение мощностного параметра для увеличения надежности эксплуатируемого прибора;
• стойкость и стабильность системы при беспрерывной работе привода;
• вероятность плавного включения электромотора;
• отсутствие нагрева корпуса агрегатов.

Схема переключения «звезда треугольник» асинхронного двигателя

Обратите внимание! Некоторые приборы в электрике имеют в своем составе внутреннее подсоединение концов обмоток в «звезду». Такие агрегаты не предназначены для использования при других вариантах соединения обмоток, и их нельзя переключить в сети.

Почему при подключении звездой, ток не становится меньше (при неизменной нагрузке)

При соединении обмоток электродвигателя треугольником фазный ток в 1.73 раза меньше линейного.

Давайте приведу пример: На шильдике электродвигателя указан ток 30А при соединении обмоток треугольником и напряжением 380 вольт. 30 ампер — это линейный ток, значит,  чтобы получить фазный, нам надо 30/1.73. В итоге фазный ток равен 17,3 Ампера. Т.е. номинальный ток для обмотки двигателя 17,3 Ампера.

А теперь мы переключим двигатель с треугольника на звезду, но нагрузка на валу двигателя остаётся таже самая.

При соединении электродвигателя звездой линейный ток будет равен фазному. Напряжение на обмотке уменьшится в 1.73 раза. Следовательно на обмотку будет подаваться уже не 380 вольт, а 220.

В результате по обмотке будет протекать не 17,3 А, а целых 30 Ампер.  Почему?

Потому что ток будет компенсировать падение напряжения на обмотке, которое у нас упало в 1,73 раза. Значит ток вырастит в 1,73 раза.  Двигатель греется и если отсутствует защита — сгорает. А двигатель стоит немалых денег, поэтому Вы должны знать как подключить асинхронный двигатель!

Еще один пример для понимания. Обратите внимание на следующий шильдик электродвигателя:

Электродвигатель треугольник/звезда: 220 вольт/380 вольт: 38,3/22,2 Ампера.

Соединяем двигатель треугольником и подаём напряжение 220 вольт. Ток (линейный) по шильдику равен 38,3 Ампер. Следовательно, фазный будет равен 38,3/1,73= 22,2 Ампер. Т.е мы определили, что фазный номинальный ток для обмотки = 22,2 Ампер. Поехали дальше…

А теперь соединяем обмотки электродвигателя звездой и подаём напряжение 380 Вольт. Ток будет равен 22,2 Ампер. В звезде линейный ток равен фазному току.

Вывод:

При треугольнике и питающем напряжении 220 вольт, фазный ток равен 22,2 Ампер.

При звезде и питающем напряжении 380 вольт, фазный ток равен 22,2 Ампер. Следовательно мощность у двигателя будет одинаковая при таких подключениях.

А, что если мы соединим этот двигатель звездой и подадим напряжение 220 вольт. На обмотку будет приходиться уже 127 Вольт. Поэтому ток будет компенсировать падение напряжение на обмотке в 1,73 раза и будет равен 38,3 Ампер. А обмотка у нас рассчитана на 22,2 Ампер. Двигатель сгорит.

Подключение двигателя «звездой» и «треугольником» в сетях с разным номинальным напряжением

В соответствии с номинальным питающим напряжением асинхронные трехфазные двигатели отечественного производства подразделены на две категории: для работы от сетей 220/127 В и 380/220 В. Двигатели, рассчитанные на работу от сети 220/127 В имеют небольшую мощность — на сегодняшний день их применение сильно ограничено.

Электромоторы, рассчитанные на номинальное напряжение 380/220 В распространены повсеместно. Независимо от номинального напряжения при установке мотора используется правило: более низкие значения напряжения используются при подключении в «треугольник», высокие – исключительно в соединениях статорных обмоток по схеме «звезда».
То есть, напряжение в 220 В подается на «треугольник», 380 В – на «звезду», в противном случае мотор быстро перегорит.

Основные технические характеристики агрегата, включая рекомендованную схему подключения и возможность ее изменения отображаются на бирке мотора и его техническом паспорте. Наличие метки вида Δ/Y указывает на возможность соединения обмоток и «звездой», и «треугольником». Чтобы минимизировать потери мощности, неизбежные при работе от однофазных бытовых сетей, мотор такого типа лучше подключать «треугольником».

Безопасность домашней электросети достигается установкой разных устройств защиты. Узнать всё об одном из таких приспособлений — УЗО, поможет полезная статья.

Знаком Y обозначают двигатели, где возможность подключения в «треугольник» не предусмотрена. В распределительной коробке таких моделей вместо 6 контактов находятся только три, соединение трех других выполнено под корпусом.

Подключение трехфазных асинхронных двигателей с номинальным питающим напряжением 220/127 В к стандартным однофазным сетям выполняют только по типу «звезды». Подключение агрегата, рассчитанного на низкое питающее напряжение в «треугольник» быстро приведет его в негодность.

Оптимальный выбор подключения электродвигателя

Преобразование «звезды» в «треугольник» в асинхронном электродвигателе, а также способность к ремонту обмоток электродвигателя, и сравнительно с другими двигателями невысокая стоимость в совокупности со стойкостью к механическим воздействиям сделали этот вид двигателей наиболее популярными. Основным параметром, который характеризует достоинство асинхронных двигателей, является простота в конструкции. При всех достоинствах этого типа электрических двигателей он имеет и отрицательные моменты при эксплуатации.

На практике трехфазные асинхронные электродвигатели к сети могут присоединяться по схеме «звезда» и «треугольник». Подключение «звездой» — это когда концы статорной обмотки обираются в одну точку, и напряжение сети 380 вольт подается на начало каждой из обмоток, схематично этот вид соединения обозначается знаком (Y).

Если в коммутирующей коробке подключения электродвигателя выбирается вариант «треугольник», надо статорные обмотки соединить последовательно:

• конец первой обмотки — с началом второй;
• подсоединение конца «второй» — с началом третьей;
• конец третьей — с началом первой.

Особенности работы электромотора при подключении разными способами

Подключение электродвигателя «треугольником» и «звездой» характеризуется определенным набором своих преимуществ и недостатков.

Соединение обмоток двигателя в «звезду» обеспечивает более мягкий запуск. При этом происходит значительная потеря мощности агрегата. По этой схеме также производится подключение всех электромоторов отечественного происхождения на 380В.

Подключение «треугольник» обеспечивает выходную мощность до 70% от номинальной, но пусковые токи при этом достигают значительных величин и двигатель может выйти из строя. Эта схема – единственно правильный вариант для подключения к российским электросетям импортных электромоторов европейского производства, рассчитанных на номинальное напряжение 400/690.

Функцию пуска для схем переключения «звезда»-«треугольник» используют только для двигателей с пометкой Δ/Y, в которых реализована возможность обоих вариантов соединения. Запуск двигателя производят при подключении «звездой», чтобы уменьшить пусковой ток. Когда двигатель разгонится, производится переключение в «треугольник», чтобы получить максимально возможную выходную мощность.

Применение комбинированного способа неизбежно связано со скачками токов. В момент переключение между схемами подача тока прекращается, скорость вращения ротора снижается, в некоторых случаях происходит ее резкое снижение. Через некоторое время скорость вращения восстанавливается.

Как переключить схему двигателя в “Звезду” и в “Треугольник” вручную

Если не нужна никакая автоматика, а двигатель работает постоянно в “Звезде” или в “Треугольнике”, то используя рожковый ключ, можно переключить схему соединения обмоток вручную.

Шильдик двигателя 220 / 380 В 0,37 кВт

На оборотной стороне крышки борно, как обычно, приведена схема:

Схема подключения 220 – 380 на крышке двигателя

Двигатель питался напрямую от трехфазной сети 380 В через контактор и был собран в “Звезду:

Клеммы двигателя в подключены в схеме “Звезда”

Откручиваем гайки М4, снимаем перемычки и провода питания:

Разбираем схему, откидываем провода

Собираем схему в треугольник, на пониженное напряжение 220 В:

Собираем треугольную схему на 220 В

Переделка понадобилась в связи с тем, что нужно изменить скорость вращения двигателя, а для этого применить частотник. А частотники на такую мощность, как правило, однофазные. В результате – поехали!

Кстати, по частотникам планирую цикл статей, подписывайтесь!

Краткая сравнительная таблица

Оба варианта используют в сфере электрики. Это проверенные системы обмоток, позволяющие сохранить мощность, а также сократить износ.

Сравнивать схемы лучше, используя одни и те же свойства – становится понятнее, почему следует выбирать тот или иной вариант.

Мнение экспертаКарнаух Екатерина ВладимировнаЗакончила Национальный университет кораблестроения, специальность «Экономика предприятия»Существует альтернативный вариант, когда схема сочетает оба типа обмотки. То есть происходит переключение со звезды на треугольник или наоборот. Этот прием подходит для фазных двигателей с пусковым ротором.

Преимущества и недостатки «треугольника»

Использование этого типа подключения позволяет создать неразрывный контур в электроцепи. Такое название схема получила из-за своей эргономической формы, хотя ее вполне можно именовать и кругом. Среди достоинств «треугольника» стоит отметить:

• Достигается максимальная мощность агрегата во время работы.
• Применяется реостат для пуска мотора.
• Значительно увеличивается крутящий момент.
• Создается мощное тяговое усилие.

Среди недостатков можно отметить лишь высокие значения пусковых токов, а также активное тепловыделение во время работы. Этот тип соединения широко применяется в мощных механизмах, в которых присутствуют большие токи нагрузки. Именно благодаря этому увеличивается ЭДС, влияющая на мощность вращающего момента. Также следует сказать, что существует еще одна схема подключения, называемая «разомкнутый треугольник». Она используется в выпрямительных установках, предназначенных для получения токов тройной частоты.

Пуск трехфазного асинхронного двигателя по схеме переключение «звезда – треугольник»

С помощью снижения пускового момента и ограничения пускового тока используют метод пуска асинхронного двигателя переключение «звезда – треугольник». В первый момент пуска, напряжение к статорным обмоткам подключается по схеме «звезда» (Y). Как только двигатель разгоняется, его питание включается по схеме «треугольник» (∆).

Преимущества

Некоторые трехфазные двигатели на низкое напряжение с мощностью выше 5 кВт рассчитывают на напряжение 400 В при включении по схеме «треугольник» (∆) или на 690 В при включении по схеме «звезда» (Y). Такая схема включения дает возможность производить пуск двигателя при меньшем напряжении. При пуске двигателя по схеме «звезда – треугольник» удается уменьшить пусковой ток, до 1/3 от тока прямого пуска от сети. Пуск по схеме «звезда – треугольник» особенно подходит для механизмов с большими маховыми массами, когда нагрузка набрасывается уже после разгона двигателя до номинальной скорости.

Недостатки пуска асинхронного двигателя переключением «звезда – треугольник»

При пуске двигателя переключением «звезда – треугольник» происходит также снижение пускового момента, приблизительно на 33%. Данный метод можно использовать только для трехфазных асинхронных двигателей, которые имеют возможность подключения по схеме «треугольник». В таком варианте существует опасность переключения на «треугольник» при слишком низкой частоте вращения, что вызовет рост тока до такого же уровня, что и ток при «прямом» пуске DOL.

Во время переключения со «звезды» на «треугольник» асинхронный электродвигатель может быстро снизить скорость вращения, для увеличения которой также потребуется резкое увеличение тока. На рисунке показана схема запуска двигателя с помощью пускателей KM1, KM2, KM3. Пускатель KM1,КМ2 включает электродвигатель по схеме «звезда». Через время, отведенное на запуск и выход двигателя на 50% номинальной скорости, отключается пускатель КМ2 и включается КМ3, переключая двигатель на «треугольник».

Пусковой момент и ток при пуске переключением «звезда – треугольник» значительно ниже, чем при прямом пуске.

Сравнение способа прямого пуска DOL и пуска с переключением «звезда – треугольник»

В данных диаграммах показаны пусковые токи для насоса, с трехфазным асинхронным двигателем мощностью 7,5 кВт методом прямого пуска (DOL) и пуска переключением «звезда – треугольник», соответственно. На рисунке видно, что способ прямого пуска DOL отличается большими пусковыми токами, но который через некоторое время уменьшается и становится постоянным.

Способ пуска переключением «звезда – треугольник» отличается меньшими низким пусковыми токами. Однако, в момент запуска при переходе от «звезды» к «треугольнику» происходят скачки токов. Во время пуска по схеме «звезда», через (t = 0,3 с), величина тока снижается. Однако, во время переключения со «звезды» на «треугольнику», через время t = 1,7 с, величина тока достигает уровня пускового тока при прямом пуске. Более того, скачок тока может стать ещё больше, так как во время переключения на двигатель не подаётся напряжение и двигатель теряет скорость перед подачей полного напряжения.

Практика — как выбрать схему для конкретного случая

Чаще всего электрики работают с сетью 380/220В, так рассмотрим же как подключить, звездой или треугольником, электродвигатель к такой трёхфазной электросети.

В большинстве электродвигателей может быть изменена схема соединения обмоток, для этого в брно есть шесть клемм, расположены они таким образом, чтобы с помощью минимального набора перемычек можно было собрать нужную вам схему. Простыми словами: вывод начала первой обмотки расположен над концом третьей, начала второй, над концом первой, начало третьей над концом второй.

Как отличить два варианта подключения электродвигателя вы видите на рисунке ниже.

Поговорим о том, какую схему выбирать. Схема подключения катушек электродвигателя не имеет особого влияния на режим работы двигателя, при условии соответствия номинальным параметрам двигателя питающей сети. Для этого смотрим на шильдик и определяем, на какие напряжения рассчитана конкретно ваша электрическая машина.

Обычно маркировка имеет вид:

Δ/Y 220/380

Это расшифровывается так:

Если межфазное напряжение равно 220 – собирайте обмотки в треугольник, а если 380 – в звезду.

Чтобы просто ответить на вопрос «Как соединить обмотки у двигателя?» мы сделали для вас таблицу выбора схемы соединения:

Определение типа способа соединения

Выбор того или иного подсоединения зависит от:

• надежности энергосети;
• номинальной мощности;
• технических характеристик самого двигателя.

Каждое соединение имеет свои плюсы и минусы в работе. В паспорте двигателя от завода-изготовителя, а также на металлическом лейбле на самом устройстве обязательно указана схема его подключения.

При соединении «Звезда» все концы статорных обмоток сходятся водной точке, а напряжение поступает на начало каждой из них. Подключение двигателя «звездой» гарантирует плавный, безопасный пуск агрегата, но на начальном этапе наблюдается значительная потеря нагрузки.

Подключение «треугольником» подразумевает последовательное соединение обмоток в замкнутую структуру, т.е.начало первой фазы соединяют с концом второй и. т.д.

Такое соединение дает выходную мощность до 70% от номинальной, но в таком случае существенно возрастают пусковые токи, что может спровоцировать поломку электродвигателя.

Существует также комбинированное соединение «звезда-треугольник» (такой значок Y/Δ обязательно должен значиться на корпусе мотора). Представленная схема вызывает скачки тока в момент переключения, которые приводят к тому, что скорость вращения ротора быстро снижается, а потом постепенно входит в норму.

Комбинированные схемы актуальны для электромоторов мощностью свыше 5 кВт.

Источники

• https://poweredhouse.ru/zvezda-treugolnik-osobennosti-skhem-soedinenij/
• https://PermjEnergosbyt-lk.ru/montazh/rele-puska-dvigatelya-zvezda-treugolnik.html
• https://rusenergetics.ru/oborudovanie/zvezda-treugolnik
• https://SdelaySam-SvoimiRukami. ru/4588-podkljuchenie-trehfaznogo-dvigatelja-po-sheme-zvezdy-i-treugolnika.html
• https://electrobox.su/podklyucheniya/podklyuchenie-trehfaznogo-dvigatelya-zvezdoj-i-treugolnikom.html
• https://SamElectric.ru/promyshlennoe-2/podklyuchenie-dvigatelya-zvezdoj-i-treugolnikom-shemy-i-primery.html
• https://kupi-elektriku.ru/osnovy-elektrotexniki/shemy-podklyucheniya-trehfaznogo-dvigatelya-zvezda-i-treugol-nik-pravila-ispol-zovaniya-i-raznica-mezhdu-nimi/
• https://oooevna.ru/vybor-shemy-soedinenia-faz-elektrodvigatela-soedinenie-obmotkok-zvezdoj-i-treugolnikom/
• https://svoedelo.net/kak-podklyuchit-asinkhronnyy-dvigatel.html
• https://odinelectric.ru/equipment/shemy-podkljuchenija-obmotok-elektrodvigatelja-zvezdoj-i-treugolnikom
• https://lampa-ekb.ru/sovety/shema-zvezda.html
• https://pohozhie.ru/nauka/tochnye/podklyuchenie-treugolnikom-i-zvezdoj

V -Star 1100 Wiki Base Base

Ссылка на диаграмму подключения PDF — USA

Ссылка на диаграмму PDF -ввод

Цвета проводов в фаре

Желтый = Дальний свет Горячий

Зеленый = Ближний свет Горячий

Синий = Обе ходовые огни0009

Темно-зеленый = правый указатель поворота

Шоколадный = левый указатель поворота

Черный = масса .

Синий = ходовые огни (всегда горит при включенном зажигании) — хорошее место для «привода» соленоидов

Желтый = стоп-сигнал

Черный = масса

Коричневый = левый сигнал

Зеленый = правый сигнал

Добавление цепей

Пара хороших ссылок о том, как добавлять цепи и аксессуары.

http://www.canyonchasers.net/shop/generic/relay.php (предоставлено LMCFL)

Лучшее соединение

Лента, припой, термоусадка!

Есть много способов соединить 2 или более проводов вместе. Многие из них недороги и просты в использовании. С учетом сказанного, самой лучшей формой соединения проводов является пайка и термоусадочная трубка. Любой другой метод может оставить провода открытыми для загрязнений и влаги, что может привести к проблемам с электричеством в будущем.

Одна вещь, которую все ненавидят, — это периодически возникающие проблемы с электричеством, глубоко запрятанные в проводке. Сделайте себе одолжение и просто сделайте это правильно с первого раза.

Я лично использую быстрые сварочные аппараты только для «триггерных» цепей, а не для силовых цепей. Для силовых цепей я раньше зачищал провода, скручивал их в гайки, а затем использовал пластиковую изоленту — теперь я использую разъемы Cage Clamp ниже).

Отводы для предохранителей — коснитесь нужной цепи

Этот соединитель, который можно приобрести в магазинах автозапчастей и в магазине Radio Shack, позволит вам легко добавлять цепи к существующей цепи по вашему выбору. Наденьте его на одну ножку предохранителя для цепи, к которой вы хотите подключиться, вставьте предохранитель обратно, а затем привяжите новую цепь к лезвию крана и запустите ее туда, куда вы хотите. Когда вы получите его там, где хотите, привяжите другую сторону / ногу нового устройства к хорошему твердому заземлению — прикрутите к раме и т. Д. Помните, что если вы добавляете реальную нагрузку, вы должны использовать реле — с помощью этого крана со стороны привода или триггера и прямой провод с плавким предохранителем от батареи со стороны привода или нагрузки реле.

Еще один способ сделать то же самое — использовать Access-A-Fuse со скрытым язычком, который можно поднимать/опускать и использовать для подключения блейд-коннектора

WAZIPOINT

Схема стартовой линии звезда-треугольник и принцип ее работы

Рис. Схема подключения трехфазного двигателя с пускателем по схеме звезда-треугольник.

Что такое Звездная Дельта
Стартер для запуска двигателя?

Пускатель звезда-треугольник электрический
пусковое устройство двигателя, обычно используется в двигателях большого размера для преодоления некоторых
технические ограничения. Звезда и треугольник означают здесь 2 отдельных состояния двигателя.
работает, сначала соединение «звезда», а затем соединение «треугольник».

Пусковой ток любого тяжелого
Электрический двигатель может более чем в 4 раза превышать нормальный ток нагрузки, который он потребляет, когда
он набрал скорость и достиг своего нормального рабочего состояния.

Чтобы преодолеть
эта первоначальная проблема зачарования с высоким током, для такого устройства требуется звезда
соединение во время пуска и имеет ли соединение «звезда» достаточный крутящий момент для запуска
до 75% до 80% скорости полной нагрузки, тогда двигатель может быть подключен в треугольник
режим.

Когда двигатель подключен к треугольнику
конфигурации фазное напряжение увеличивается на 173%, а фазные токи увеличиваются
по тому же соотношению. Линейный ток увеличивается в три раза по сравнению со значением в звезде.
связь.

Какая проблема
Запуск двигателя без звезды-треугольника?

Мы уже знаем, если двигатель запустится
просто при соединении в треугольник пусковой ток был бы огромным как раз для
быть в состоянии запустить двигатель, не до рабочего состояния. Для этого бы
требуют —

Спонсоров:

v

Автоматические выключатели большой мощности для защиты от скачков напряжения при запуске
пропускать ток без немедленного отключения двигателя.

v

Трехфазные силовые кабели большого размера требуются только для
время начала, но обычное время работы не требуется.

v

Большие размеры катушек и контактов на реле или подрядчиках должны управлять двигателем, но для нормального времени работы требуются меньшие размеры.

Иногда коммунальное предприятие также не
позволяет запускать большой двигатель без пускателя звезда-треугольник из-за системы
нестабильность из-за переходных процессов переключения.

Следуя приведенному ниже рисунку, силовое соединение между магнитным контактом для Главного, Звезды, Треугольника и двигателя показано на схематической линейной схеме и электрической схеме для упрощения подключения.

Важно, чтобы перерыв между контрактором Star выключался
и переключатель контактора треугольника включен, потому что контактор звезды должен быть надежно
гасится до срабатывания контактора треугольника. Во время переходного периода переключения двигатель должен работать в свободном режиме с небольшим замедлением. Это также
важно, чтобы пауза переключения не была слишком длинной, она может генерировать напряжение
само по себе, и это может увеличивать или уменьшать приложенное линейное напряжение.

На сегодня это все о стартере звезда-треугольник; здесь, в этой статье, мы обсудили только пуск двигателя с помощью 3-х магнитных контрактов звезда-треугольник, твердотельные пускатели двигателей от разных компаний также доступны на рынке.

Читать: Вся новостная газета Bangla

Новое сообщение
Старый пост
Главная

Подписаться на:
Опубликовать комментарии (Atom)

Вам могут понравиться следующие страницы

• ЧТО ТАКОЕ PCD (ДИАМЕТР КРУГА ДЕЛА)?

  Как рассчитать PCD (диаметр делительной окружности)? PCD — это краткая форма диаметра делительной окружности; Диаметр делительной окружности (PCD. ..

• Таблица выбора размеров медных и алюминиевых шин

  Что такое шина? Шина — это общий коллектор, где один или несколько источников потребляют мощность одновременно, а также один или несколько источников могут потреблять мощность одновременно…

• Что такое кольцевая цепь и радиальная цепь?

  Что такое радиальная и кольцевая цепи? Подумайте о простом круге, который имеет радиус и периферию. Электрическая цепь в вашей электропроводке…

• Как рассчитать номинал предохранителя для электроприборов?

  Предохранители с различными номиналами Руководство по расчету номиналов предохранителей Функция предохранителя заключается в разрыве цепи при достижении порогового значения тока…

• ЭЛЕКТРИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТ DB WIRING

  Рис. Схема подключения трехфазного DB 3-фазный электрический распределительный щит Процедура подключения DB Чтобы понять и подключить…

• ECC — провод заземления

  Что такое кабель ECC или проводник заземления? ECC или проводник заземления — это часть заземления или системы заземления с.
