Датчик положения дроссельной заслонки — признаки неисправности

Конструкция современного автомобиля включает в себя множество элементов, это может быть и дорогая турбина, и копеечный датчик положения дроссельной заслонки. При этом стоимость детали вовсе не показывает ее значимости. Так, выход из строя указанного датчика может повлечь за собой нарушение работы двигателя и дорогой ремонт.

• Зона ответственности ДПДЗ
• Из-за чего нам может потребоваться ремонт датчика?
• Регулировка в своем гараже
• Замена и выбор датчика – бесконтактный или пленочный?
• Призрачные возможности ремонта

Зона ответственности ДПДЗ

В этой статье рассмотрим особенности этой детали и приведем подробные инструкции ее ремонта, регулировки и замены. Но прежде чем переходить непосредственно к практической части, следует уделить немного внимания теории и рассмотреть, что собой представляет дроссельная заслонка и ее датчик, какие функции они выполняют и где находятся. Итак, сама заслонка является конструктивной составляющей впускной системы двигателя. В ее функции входит регулировка количества поступающего воздуха, т.е. она отвечает за качество топливно-воздушной смеси.

Датчик положения дроссельной заслонки передает информацию коллектору о состоянии пропускного клапана. Это очевидно из его названия. Датчик может быть пленочный или бесконтактный (магнитный). Его конструкция аналогична воздушному клапану, и когда он находится в открытом состоянии, то давление в системе равно атмосферному. Но как только элемент переходит в закрытое положение, то и значение вышеуказанной характеристики сразу же снижается до состояния вакуума.

Состоит датчик дроссельной заслонки из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем процессом следит контроллер, а количество топлива регулируется в зависимости от полученных данных. Если ДПДЗ будет работать некорректно и выдавать искаженные данные, то в систему попадет недостаточно топлива либо получится его переизбыток, что приведет к нарушению работы двигателя и даже иногда его выходу из строя. Кроме того, именно от этого устройства зависит правильная работа коробки переключения передач и момент зажигания. Не будем подсчитывать, во сколько обойдется ремонт этих механизмов.

Чтобы совершить диагностику какого-либо узла или детали, следует знать ее месторасположение. Датчик положения дроссельной заслонки находится в моторном отсеке. Добраться до него сможете после того, как найдете дроссельный патрубок, на котором и зафиксирован ДПДЗ.

Из-за чего нам может потребоваться ремонт датчика?

Ничего вечного еще не изобрели, и этот элемент тоже ломается. Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальных элементов. Это спровоцирует ухудшение контакта между резистивным слоем и ползунком, а в некоторых случаях и его отсутствие.

Понять же, что пора обратиться в сервисный центр либо произвести самостоятельную диагностику и при необходимости ремонт, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали. А во время набора скорости может создаться впечатление, что топливо не попадает в систему, автомобиль подергивается и появляются рывки.

Иногда же обороты как бы зависают в одном диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на нейтральную передачу. Кроме того, ухудшается динамика. В общем, малейшее нарушение в работе двигателя должно насторожить. Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Check engine». Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике.
Проверка датчика без помощи автоэлектрика

Осуществить проверку датчика положения дроссельной заслонки достаточно легко, и справиться с подобной задачей сможет каждый, тем более для этого вам понадобится всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.

Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно превышать 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включаем зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.
Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять свое положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединять провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.

Регулировка в своем гараже

Производить настройку датчиков положения дроссельной заслонки может даже начинающий автолюбитель, главное, четко придерживаться инструкции, приведенной ниже. Причем эта операция не зависит от того, какой принцип работы ДПДЗ – бесконтактный или нет. Итак, сначала проводим подготовительные работы. Отсоединяем гофрированную трубку, по которой проходит воздух, и тщательно промываем ее спиртом, бензином либо иным сильнодействующим растворителем. Но не всегда достаточно одной жидкости, чтобы добиться лучшего эффекта, следует протереть трубку еще и мягкой тряпочкой. Такую же операцию проводим с самой заслонкой и с впускным коллектором. Кроме того, не забудьте произвести и визуальный контроль, особенно это касается заслонки.

Итак, никаких механических повреждений не выявлено? Тогда приступаем непосредственно к регулировке датчика положения дроссельной заслонки. Для начала берем ключ и ослабляем винты. Затем поднимаем заслонку и резко опускаем до упора, учтите, вы должны услышать удар, в противном случае повторите операцию еще раз. Ослабляем винты, пока деталь не перестанет «закусывать». И только тогда можно зафиксировать положение крепежных элементов гайками. Следующими раскручиваем болтовые соединения ДПДЗ и поворачиваем корпус устройства. Далее выставляем датчик положения дроссельной заслонки так, чтобы изменение напряжения происходило только при открытии заслонки. Настройка закончена, осталось вернуть все на свои места, затянуть болты и наслаждаться поездками на любимом автомобиле.

Замена и выбор датчика – бесконтактный или пленочный?

Если же элемент вышел из строя, то скорей всего спасет положение его полная замена. Один из важных моментов этого этапа – правильный выбор нового устройства. Конечно, если вы не желаете через короткий промежуток времени проводить все операции снова, то следует отдавать предпочтение только качественному товару, и уж тем более избегайте дешевых китайских подделок. Кроме того, не останавливайте свой выбор и на пленочно-резистивных моделях. Они недолговечны, и такая экономия может вылиться вам в круглую копеечку. А вот бесконтактные датчики положения дроссельной заслонки отличаются повышенной надежностью. Стоят они всего несколько долларов.

Пленочная модель имеет резистивные дорожки, бесконтактный же экземпляр работает по принципу магнитного эффекта. Его составными частями выступают статор, ротор и магнит. На первый магнитное поле имеет огромное воздействие. Материал второго же выбирают таковым, чтобы на него магнит не имел никакого влияния. Расстояние между элементами ДПДЗ не изменяется и подбирается на этапе сборки. Стоит ли говорить, что бесконтактный датчик не ремонтируемый.

Сама же замена займет у вас намного меньше времени, чем выбор устройства. Но несмотря на то, что процесс довольно прост, рассмотрим его подробно. Подготавливаем крестовую отвертку, уплотнительное кольцо для дроссельного патрубка и, конечно же, саму деталь. Замена начинается с отключения зажигания, если авто было заведено. Открываем капот и не забываем отключить аккумулятор. Чтобы это сделать, снимаем минусовую клемму.

Теперь находим датчик на дроссельном патрубке и снимаем с него колодку с проводами, скорей всего вам придется отжать специальную пластиковую защелку. Затем откручиваем крепежные болты и демонтируем прибор. Между ДПДЗ и патрубком находится поролоновое кольцо, обязательно нужна и его замена. И только после этого можно устанавливать сам датчик. Крепко зафиксируйте прибор болтами, в противном случае вибрация не пойдет ему на пользу и спровоцирует выход из строя. Подключаем обратно колодку со всеми проводами. Иногда аккумуляторную батарею забывают отключить, в этом случае необходимо обесточить ее хотя бы на пять минут после установки нового прибора и подключения к нему колодки.

Проверить, правильно ли работает элемент, можно следующим образом. Открываем заслонку и тянем за тросики газа, чтобы провернуть сектор привода ДПДЗ. Если же положение сектора не изменяется, то следует установить датчик заново. При этом поворачиваем его на 90 градусов по отношению к оси заслонки. И напоследок проверьте тестером напряжение, если его значения совпадают с указанными выше, то прибор исправен.

Призрачные возможности ремонта

Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки делается крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, произвести ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.

Итак, на датчиках есть специальный винт. С его помощью фиксируется положение дорожек. Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных вопросах.

что это такое и как работает?

ДПДЗ (датчик положения дроссельной заслонки, англ. Throttle Position Sensor, TPS) — специальный потенциометр, который определяет положение дроссельной заслонки и фиксирует изменения положения после нажатия водителем на педаль акселератора. Указанный датчик является составным компонентом электронной системы управления двигателем (ЭСУД) и служит для передачи соответствующего сигнала на ЭБУ в совокупности с другими датчиками (ДМРВ, ДПКВ, ДД, РХХ и т.д).

Другими словами, электронный блок управления двигателем непрерывно получает от ДПДЗ информацию о положении заслонки на основании изменения выходного напряжения датчика, а также определяет скорость изменения положения дроссельной заслонки при нажатии на педаль газа, что позволяет учитывать интенсивность нажатия на акселератор. Данная особенность позволяет активировать режим «кик-даун» для интенсивного разгона.

Датчики положения дроссельной заслонки бывают двух типов:

• пленочно-резистивный ДПДЗ;
• бесконтактный ДПДЗ;

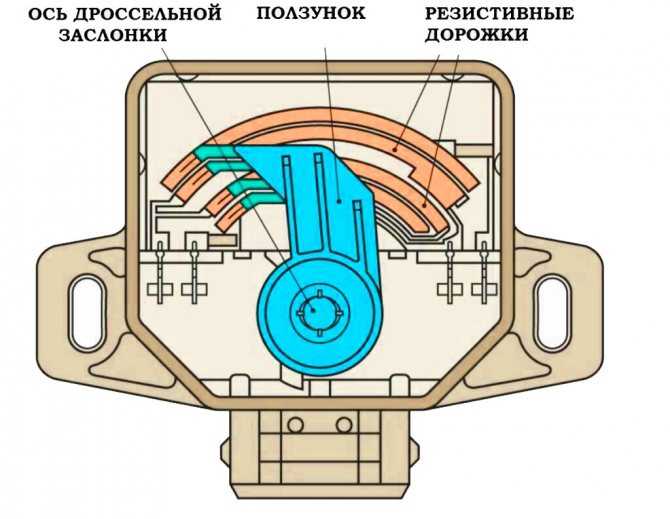

Пленочно-резистивные датчики конструктивно имеют особые резистивные контактные дорожки. Что касается бесконтактного датчика дроссельной заслонки, решение основано на магнитно-резистивном эффекте. Отметим, что бесконтактные ДПДЗ реже выходят из строя и служат заметно дольше пленочно-резистивных аналогов, при этом стоимость бесконтактных датчиков намного выше. На отечественных авто, а также на моделях иностранного производства начального и среднего классов зачастую установлены более дешевые пленочно-резистивные датчики.

Датчик положения дроссельной заслонки зачастую располагается на патрубке дроссельного узла. ДПДЗ жестко соединяется с осью самой заслонки. Принцип работы датчика положения дроссельной заслонки основывается на постоянном изменении напряжения на выходе датчика, что позволяет ЭБУ получать информацию об изменении угла положения заслонки и динамично корректировать подачу топлива в двигатель в зависимости от степени открытия дроссельной заслонки.

Давайте рассмотрим, как работает ДПДЗ на примере датчика пленочно-резистивного типа, который ставится на отечественную «десятку» ВАЗ. В то время, пока дроссельная заслонка находится в закрытом положении, напряжение на выходе ДПДЗ не превышает отметки в 0.7 В. Если нажать на педаль газа, тогда ось дроссельной заслонки осуществляет поворот ползуна датчика заслонки на определенный угол. В результате открытие заслонки вызовет изменение сопротивления на резистивных дорожках датчика, что  приведет к повышению напряжения на выходе ДПДЗ. Если выжать газ полностью, выходное напряжение ДПДЗ повысится до отметки 4В.

Отметим, что ДПДЗ активно участвует в процессе топливоподачи, так как на основании его показаний осуществляется точное дозирование топлива ЭБУ на разных режимах работы ДВС. От правильной работы датчика положения дроссельной заслонки также напрямую зависит «приемистость», экономичность и экологичность мотора. Неисправности ДПДЗ приводят к тому, что датчик передает на блок управления неправильные значения или сигнал от датчика положения дроссельной заслонки вовсе не поступает в контроллер. Результатом становится появление серьезных сбоев в работе двигателя.

Основные признаки и симптомы неисправностей ДПДЗ:

• наблюдается падение мощности;
• ухудшается отклик на нажатие педали газа;
• увеличивается расход топлива;
• двигатель может неустойчиво работать на холостых и под нагрузкой;
• силовой агрегат может глохнуть в режиме холостого хода, обороты ХХ могут плавать или быть повышенными;
• во время резкого нажатия на педаль газа машина может разгоняться рывками;
• в отдельных случаях возникают сильные провалы после нажатия на газ, на приборной панели загорается «check», что может указать на наличие проблем с ДПДЗ;

Главными причинами поломки контактных ДПДЗ являются:

1. истирание специального напыления основы в начале хода ползуна. Без напыления напряжение выходного сигнала не может повышаться линейно.
2. еще одной возможной неисправностью датчика положения дроссельной заслонки является выход из строя подвижного сердечника. Поломка 1 из наконечников приводит к появлению задиров на подложке, затем отказывают оставшиеся наконечники. Итогом становится то, что контакт между резистивным слоем и ползуном исчезает.

Теперь давайте посмотрим, как быстро проверить ДПДЗ своими руками на примере автомобиля ВАЗ 2110. Для диагностики датчика положения дроссельной заслонки понадобится мультиметр, который переводится в режим вольтметра. После этого нужно вставить ключ в замок и включить зажигание. Мультиметром осуществляется проверка напряжения между отрицательным выходом и контактом ползуна датчика.  Измерительный прибор не должен показывать напряжение выше отметки 0.7 В. Далее понадобится  полностью открыть заслонку, после чего напряжение замеряется повторно. Мультиметр должен показать не менее 4В. Параллельно в процессе замеров следует несколько раз приоткрыть заслонку не полностью (на разный угол), обращая внимание на плавность изменения показаний вольтметра.

Если заметны отклонения от нормальных показаний, а также стрелка движется рывками или с явными задержками, тогда очевидна неисправность ДПДЗ.   Для завершения проверки можно также снять разъем с датчика и проверить сопротивление контакта ползуна.

Добавим, что ДПДЗ является устройством, ремонт которого зачастую нецелесообразен. Более того, попытки отремонтировать датчик положения дроссельной заслонки могут привести к сбоям в работе мотора, которые влияют на безопасность эксплуатации ТС.

Что такое датчик положения дроссельной заслонки?

Опубликовано 8 января 2020 г. by Matthew C. Keegan Техническое обслуживание

Что такое датчик положения дроссельной заслонки и почему важно, чтобы он работал правильно? Датчик положения дроссельной заслонки (TPS) является важной частью системы управления подачей топлива вашего автомобиля, задачей которой является обеспечение того, чтобы к двигателю направлялась точная смесь воздуха и топлива. Этот датчик работает в тандеме с другими датчиками для оптимизации ускорения, крейсерской скорости и экономии топлива. Замена неисправного TPS имеет решающее значение для обеспечения бесперебойной работы вашего автомобиля. Но что такое датчик положения дроссельной заслонки и как определить, когда он может быть неисправен?

Неисправность TPS

Производители обычно размещают датчик положения дроссельной заслонки на штоке дроссельной заслонки для контроля его положения. Блок управления двигателем (ECU) собирает данные TPS для оптимизации характеристик автомобиля.

Неисправный датчик положения дроссельной заслонки без предупреждения не бывает. Некоторые контрольные знаки включают в себя:

• Активируется подсветка панели. Как только TPS выходит из строя, ECU отображает предупреждение на приборной панели. Диагностический инструмент поможет вам определить, о чем сигнализирует индикатор проверки двигателя.
• Ваш автомобиль трясется и трясется. Неисправный TPS может вызвать тряску вашего автомобиля, как будто у него детонация двигателя.
• Ускорение не отвечает. Нажмите на педаль до упора, и вы получите мгновенный отклик. Но не так, когда TPS плохой или не работает. Однако это не означает, что ваш автомобиль не будет двигаться вперед. Действительно, блок управления двигателем может активировать режим «хромого дома», который позволяет вывести автомобиль из потока и переехать на обочину.
• Двигатель глохнет или скачет. Вместо полного отказа, TPS может привести к остановке двигателя или скачку давления, поскольку датчик пытается отправить правильную смесь топлива и воздуха.
• Экономия топлива падает. Иногда, до того, как TPS проявит другие признаки неисправности, вы заметите, что расход топлива вашего автомобиля сильно пострадал. В частности, ваш автомобиль будет потреблять больше топлива, поскольку двигатель работает с большей нагрузкой, чтобы компенсировать неисправность TPS.

Решение TPS

Как только вы диагностируете проблему, решение будет простым: замените датчик положения дроссельной заслонки. К счастью, с этой работой вы можете справиться самостоятельно.

Найдя TPS, отсоедините отрицательную клемму аккумуляторной батареи, прежде чем отсоединять электрический разъем датчика. Затем используйте отвертку, чтобы удалить крепежные винты датчика, затем поднимите датчик. Замените старый датчик новым, затем выполните предыдущие шаги в обратном порядке. Возможно, вам придется отрегулировать винты датчика с помощью вольтметра, чтобы получить оптимальные показания.

TPS Takeaway

Когда датчик положения дроссельной заслонки выполняет свою работу, ваш автомобиль должен плавно ускоряться и сохранять оптимальную топливную экономичность. Но когда он выходит из строя, это становится проблемой безопасности — проблемой, которую вы должны решать немедленно.

Ознакомьтесь со всеми продуктами по топливу и выбросам, доступными на сайте NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare в NAPA для планового технического обслуживания и ремонта. Для получения дополнительной информации о датчиках положения дроссельной заслонки поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото с Викисклада.

Категории

Техническое обслуживание

Теги

ЭБУ, впрыск топлива, впуск, датчики, дроссельная заслонка, корпус дроссельной заслонки, тяга дроссельной заслонки, датчик положения дроссельной заслонки, TPS, техническое обслуживание автомобиля, видео

С тех пор Мэтт Киган сохраняет свою любовь к автомобилям его отец учил его, что удары по шинам могут быть одним из способов выявить проблему с системой подвески автомобиля. С тех пор он перешел к изучению некоторых вещей о коэффициенте аэродинамического сопротивления, перегрузках, смещении носков и пяток и о том, как работать сумасшедшая информационно-развлекательная система в каком-то случайном еженедельном водителе. Мэтт является членом Вашингтонской ассоциации автомобильной прессы и публикуется в различных печатных и сетевых СМИ.

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TPS)

Общее описание

      Датчик положения дроссельной заслонки (TPS) используется для контроля положения дроссельной заслонки в двигателях внутреннего сгорания. TPS обычно располагается на шпинделе дроссельной заслонки, чтобы можно было напрямую контролировать его положение.
      Датчик TPS представляет собой потенциометр, обеспечивающий переменное сопротивление в зависимости от положения дроссельной заслонки (и, следовательно, датчика положения дроссельной заслонки).
      Сигнал датчика используется блоком управления двигателем (ECU) в качестве входных данных для его системы управления. Момент зажигания и момент впрыска топлива (и, возможно, другие параметры) изменяются в зависимости от положения дроссельной заслонки, а также в зависимости от скорости изменения этого положения.
      Некоторые модификации дроссельной заслонки имеют встроенные концевые выключатели. Они представляют собой датчик положения закрытой дроссельной заслонки (CTPS) и часто включают датчик широко открытой дроссельной заслонки (WOT), который устанавливается на педаль акселератора.
      Сигнал положения дроссельной заслонки может формироваться от простого контакта (ТС) или потенциометра (ПДП), а также комбинированного датчика ПД/ДПДЗ. В некоторых системах оба типа используются как отдельные элементы.

Внешний вид
На рис. 1 показан типичный TPS.

Рис. 1

Типы датчиков TPS
По конструкции:

• с концевыми выключателями
• потенциометр типа
• комбинация обоих вышеуказанных

Принцип работы TPS

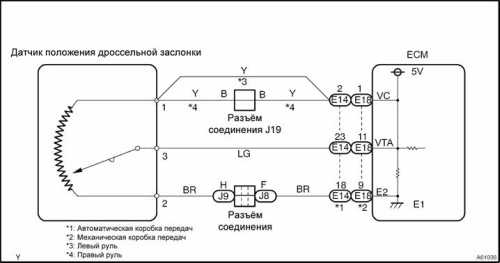

Датчик потенциометра дроссельной заслонки (TPS)
      TPS передает на бортовой контроллер информацию о холостом ходу, замедлении, скорости ускорения и состоянии полностью открытой дроссельной заслонки (WOT). TPS представляет собой трехпроводной потенциометр. По первому проводу на резистивный слой датчика подается напряжение +5В, а второй провод замыкает цепь датчика на землю. Третий провод подключается к дворнику потенциометра, тем самым изменяя сопротивление, а значит и напряжение сигнала, возвращаемого на бортовой компьютер.
      На основе полученного напряжения бортовой компьютер может рассчитать холостой ход (ниже 0,7 В), полную нагрузку (около 4,5 В) и скорость открытия дроссельной заслонки. При полной нагрузке бортовой компьютер обеспечивает дальнейшее обогащение топливной смеси. В режиме торможения (закрытая дроссельная заслонка и обороты двигателя выше определенных оборотов) бортовой компьютер отключает впрыск топлива. Подача топлива возобновляется после достижения оборотами двигателя холостого хода или при открытии дроссельной заслонки. Некоторые автомобили позволяют регулировать эти значения.

ДАТЧИК ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TS)

      TS информирует бортовой компьютер о состоянии холостого хода. Обычно он имеет второй контакт для состояния полностью открытой дроссельной заслонки (WOT). В большинстве случаев бортовой компьютер обеспечивает дообогащение топливной смеси в режиме холостого хода и в состоянии полностью открытой дроссельной заслонки. Каждый контакт ТС имеет два положения — разомкнутое и замкнутое — по которым бортовой компьютер определяет три различных состояния двигателя:

• Дроссельная заслонка закрыта (контакт холостого хода замкнут)
• Дроссельная заслонка открыта (контакт холостого хода и WOT разомкнуты)
• Дроссельная заслонка полностью открыта (контакт холостого хода разомкнут, контакт WOT замкнут)

Некоторые автомобили позволяют регулировать ТС.

Процедура проверки работоспособности TPS
— ДАТЧИК ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TS) —

ПРИМЕЧАНИЕ. Следующие операции применяются в типичном трехпозиционном переключателе дроссельной заслонки. В некоторых случаях выключатель холостого хода и выключатель полной нагрузки могут быть подключены отдельно. Также есть отдельные переключатели холостого хода и полной нагрузки. В некоторых моделях Rover переключатель дроссельной заслонки расположен на педали акселератора. Независимо от расположения переключателя процедура проверки выполняется одинаково для всех типов датчиков.
— Проверьте напряжение TS

• Три провода, входящие в муфту переключателя дроссельной заслонки, являются заземлением, сигналом режима холостого хода и сигналом полной нагрузки.
• Подключите отрицательную клемму вольтметра к массе двигателя.
• Определите клеммы заземления, холостого хода и полной нагрузки датчика.
• Включить зажигание, но не запускать двигатель.
• Подсоедините плюсовую клемму вольтметра к проводу, подсоединенному к контакту сигнала холостого хода переключателя дроссельной заслонки.
• Вольтметр должен показывать напряжение 0В. Если он показывает напряжение 5,0 В, ослабьте винты и отрегулируйте переключатель так, чтобы вольтметр показывал нулевое напряжение.

ПРИМЕЧАНИЕ: В некоторых автомобилях переключатель дроссельной заслонки нельзя было отрегулировать.

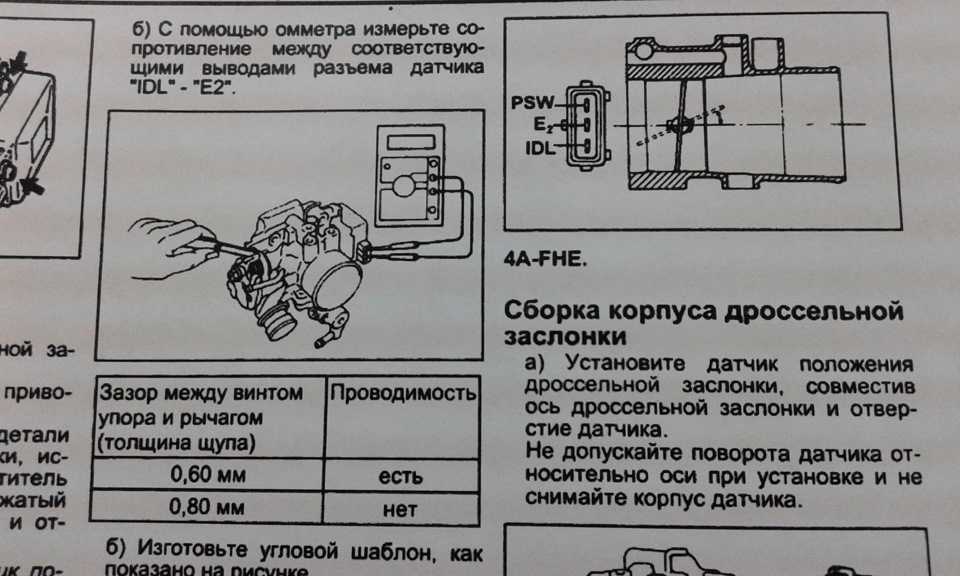

— Проверить сопротивление ТС

• Отсоединил разъем дроссельной заслонки.
• Подключить омметр между массой и клеммами режима холостого хода.
• Когда выключатель дроссельной заслонки включен, омметр должен показывать сопротивление около 0 Ом.
• Медленно откройте дроссельную заслонку, и при размыкании переключателя сопротивление должно быть равно бесконечности и оставаться неизменным, даже если дроссельная заслонка полностью открыта.
• Подключить омметр между заземлением и клеммами режима полной нагрузки.
• Когда переключатель дроссельной заслонки замкнут, омметр должен показывать обрыв цепи (бесконечное сопротивление).
• Медленно откройте дроссельную заслонку. Когда переключатель размыкается, он должен щелкнуть, а сопротивление должно оставаться равным бесконечности. Когда угол открытия дроссельной заслонки станет больше 72 градусов, сопротивление будет равно 0 Ом.
• Если переключатель не работает описанным образом, а включение и выключение не регулируется подгибанием рычагов привода дроссельной заслонки, скорее всего неисправен переключатель дроссельной заслонки.

— Возможные повреждения в ТО:
      1) Не удается получить напряжение 0 В (дроссельная заслонка закрыта)

• Проверить состояние дроссельной заслонки.
• Проверьте соединение выключателя с массой.
• Измерьте сопротивление переключателя.
• Если напряжение в норме при закрытой дроссельной заслонке, резко откройте дроссельную заслонку, переключатель должен щелкнуть, а напряжение должно подняться до 5,0В.

      2) Напряжение низкое или отсутствует (дроссельная заслонка открыта)

• Проверьте, не подключена ли клемма переключателя режима холостого хода к массе.
• Отсоедините разъем выключателя и проверьте наличие напряжения 5,0В на контакте режима холостого хода. Если напряжение отсутствует, выполните следующие проверки:
• проверить целостность сигнального провода режима холостого хода между выключателем и бортовым контроллером;
• Если провода переключателя исправны, проверьте все соединения питания и заземления бортового контроллера. Если они правильные, неисправность может быть в бортовом контроллере.

      3) Напряжение в норме (дроссельная заслонка открыта)

• Подсоедините плюсовую клемму вольтметра к проводу, подсоединенному к контакту переключателя режима полной нагрузки.
• Когда дроссельная заслонка находится в состоянии холостого хода или приоткрыта, вольтметр должен показывать напряжение 5,0 В.

      4) Низкое напряжение или его отсутствие (дроссельная заслонка закрыта или приоткрыта)

• Проверьте соединение с массой.
• Проверьте, не соединен ли контакт режима полной нагрузки переключателя дроссельной заслонки с массой.
• Отсоедините разъем переключателя. Проверить наличие напряжения 5,0В на контакте режима полной нагрузки разъема. Если напряжение отсутствует, выполните следующие проверки:
• проверить целостность сигнального провода режима холостого хода между выключателем и бортовым контроллером;
• Если провода переключателя исправны, проверьте все соединения питания и заземления бортового контроллера. Если они правильные, неисправность может быть в бортовом контроллере.

      5) Напряжение в норме (дроссельная заслонка закрыта или приоткрыта)

• Полностью открыть дроссельную заслонку. Когда угол открытия становится более 72 градусов, напряжение должно упасть до нуля. Если напряжение не падает, скорее всего, неисправен переключатель дроссельной заслонки.

— Датчик положения дроссельной заслонки (TPS) —

— Проверка напряжения TPS

1. Подсоедините отрицательную клемму вольтметра к массе двигателя.
2. Определите клеммы заземления, холостого хода и полной нагрузки.

ПРИМЕЧАНИЕ. Большинство потенциометров дроссельной заслонки имеют три контакта, но некоторые могут иметь и дополнительные контакты, которые функционируют как переключатели дроссельной заслонки. Если такой контакт есть, его необходимо проверить, как описано выше для переключателя дроссельной заслонки.

3. Подсоедините положительную клемму вольтметра к проводу, подключенному к контактному сигналу от потенциометра дроссельной заслонки.
4. Включить зажигание, но не запускать двигатель. В большинстве систем показание напряжения должно быть меньше 0,7 В.
5. Несколько раз открыть и закрыть дроссельную заслонку, проверив плавность нарастания напряжения.

— Проверьте сопротивление TPS

1. Подсоедините омметр между ползунком потенциометра и клеммой опорного напряжения или между ползунком потенциометра и землей.
2. Несколько раз открыть и закрыть дроссельную заслонку и проверить плавность изменения сопротивления. Если сопротивление потенциометра бесконечно или равно нулю, это указывает на неисправность.
3. Не показаны точные значения сопротивления потенциометра дроссельной заслонки. Одна из причин заключается в том, что многие производители не публикуют контрольные данные. То, что сопротивление потенциометра держится в допустимых пределах, менее важно, чем правильная работа потенциометра, т.е. плавное изменение сопротивления при перемещении дроссельной заслонки.
4. Подключить омметр между землей и клеммами опорного напряжения. Сопротивление должно быть постоянным.
5. Если сопротивление бесконечно или мало, потенциометр необходимо заменить.

— Возможные повреждения TSP
      Хаотический выходной сигнал

• Хаотический выходной сигнал наблюдается, когда сигнал напряжения быстро изменяется, падает до нуля и исчезает.
• Когда выходной сигнал потенциометра дроссельной заслонки хаотичен, причиной этого обычно является неисправный потенциометр. В этом случае потенциометр необходимо заменить.

      Отсутствует сигнал напряжения

• Проверьте наличие опорного напряжения (5,0 В) на клемме питания потенциометра дроссельной заслонки.
• Проверьте состояние контакта заземления потенциометра.
• Проверьте сигнальный провод, соединяющий потенциометр дроссельной заслонки с бортовым контроллером.
• Если питание и заземление плохие, проверьте целостность проводов между потенциометром и бортовым контроллером.
• Если провода потенциометра исправны, проверьте все соединения питания и заземления бортового контроллера. Если они верны, скорее всего, причина в самом встроенном контроллере.

      Выходной сигнал или опорное напряжение равно напряжению аккумуляторной батареи

• Проверить на короткое замыкание провод, присоединенный к плюсовой клемме автомобильного аккумулятора или провод питания.

Проверить потенциометр дроссельной заслонки с помощью осциллографа

• Лучший способ получить изменения сигнала потенциометра — использовать осциллограф.
