Настройка зажигания ВАЗ 2106 — ругулировка углов контактов

Оттого насколько грамотно и квалифицированно выполнена настройка зажигания ВАЗ-2106 зависит не только мощность и динамика силового агрегата, но и расход. Некорректную работу зажигания можно выявить по следующим моментам:

• трудный запуск;

• недостаточная мощность двигателя;

• завышенный расход;

• неустойчивый     режим ХХ;

• повышенная температура;

• детонация после выключения;

• при резком нажатии на «газ» появляется характерный стук пальцев.

Настройка зажигания на ВАЗ

В зависимости от того какой тип зажигания установлен вашей модели, настройка системы имеет некоторые особенности. В то же время принцип выполнения данной операции для всех модификаций аналогичен. Регулировка зажигания ВАЗ-2106 проводится в 3 этапа:

• УЗСК – калибровка угла контактов в замкнутом положении.

• УОЗ – регулировка угла опережения.

• Контроль работоспособности в движении.

Регулировка углов контактов зажигания

Для работы нам понадобится:

• набор ключей, в том числе и специальный ключ для коленвала;

• надфиль;

• набор щупов для ВАЗ-2106;

• электронный тахометр.

Если на вашей модели применена классическая или система зажигания транзисторного типа настройку  зажигания выполняем в следующем порядке.

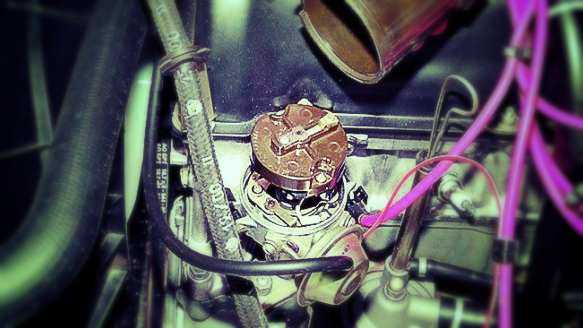

• Демонтируем крышку с трамблёра и надфилем чистим контакты, чтобы они плотно замыкались друг с другом. Если необходимо, подгибаем неподвижный элемент.

• Вращая специальным ключом коленвал, устанавливаем максимальный зазор. При отсутствии ключа, можно выполнить эту процедуру путём толкания автомобиля, предварительно включив 4-ю передачу.

• После того как установлен максимальный зазор, выкручиваем винт пластины подшипника.

• Затем пластиной в 0,4 мм калибрует зазоры, а потом фиксируем положение, вкручиванием винта.

• Контролируем расстояние между электродами пластинками на 0,35 и 0,4 мм. В этом случае тонкий щуп должен легко проходить, а толстый инструмент – не должен. Ставим на место крышку трамблёра.

• Запускаем двигатель и проверяем с помощью тахометра УЗСК. Он должен быть 55°±3°. При необходимости выполняет его калибровку.

Регулируем угол опережения зажигания

Для выполнения этой процедуры существует несколько вариантов, оптимальными являются следующие:

Настройка с помощью стробоскопа – наиболее быстрый и точный способ калибровки при условии наличия данного устройства. Сначала необходимо подключить прибор к сети машины. Затем следует снять с трамблёра и заглушить трубопровод октан корректора. Вслед за этим прогреваем двигатель до рекомендованной температуры. После этого ослабляем крепёжный болт трамблёра и направляем луч стробоскопа в район шкива. При устойчивых оборотах ХХ вращая корпус трамблёра, устанавливаем первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблёра, закручиванием крепёжного болта.

Настройка с помощью лампочки выполняется при отсутствии стробоскопа. Регулировка производится с помощью двенадцативольтовой лампочки, к которой предварительно подсоединены 2 провода и специального ключа для коленвала.

• Сначала вращая коленвал, установите его метку напротив нулевого деления на крышке газораспределителя.

• Один провод лампочки соедините с катушкой через кабель, идущий от трамблёра, а другой – с массой кузова.

• Центральный кабель трамблёра выньте и подключите на массу.

• Открутите немного крепёжный болт корпуса трамблёра.

• Включите систему зажигания, лампа должна гореть.

• Вращением по часовой стрелке корпуса трамблёра установите положение, при котором погаснет контрольная лампа.

• Вслед за этим двигайте корпус обратно до того момента, когда снова загорится лампа.

• С помощью болта зафиксируйте трамблёр.

Если на вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, данную регулировку выполнить с помощью лампочки не получиться из-за того, что напряжения, которое имеется на контактах трамблёра, может не хватить для включения лампы. В таком случае настройку следует произвести с помощью диодного пробника или вольтметра.

Регулировка по наличию искры производится на основании того, что искра появляется при размыкании контактов. Предварительно установите коленвал в положение, при котором его метка совпадёт с первым делением на крышке газораспределителя. В этом случае бегунок трамблёра будет находиться напротив силового кабеля 1-го цилиндра. Вытащите центральный кабель трамблёра и расположите его на расстоянии от массы в пределах 5 мм. Открутите крепёжный болт трамблёра и включите зажигание. Проверните корпус в сторону часовой стрелки на 25-30 градусов. После этого медленно двигайте корпус обратно и в момент появления искры, зафиксируйте трамблёр.

Регулировку на слух следует проводить только в исключительных случаях, когда вышеизложенные варианты по той или иной причине реализовать не удалось. Сначала включаем двигатель, а затем ослабляем крепление корпуса трамблёра. Вращая корпус, установите максимальные обороты мотора. После этого поверните трамблёр немного по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако, этого будет достаточно, чтобы добрать до ближайшей станции обслуживания или своего гаража, где можно будет выполнить более точную настройку.

Видео- Установка зажигания по лампочке

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Как выставить зажигание на Ваз 2106: фото и видео

Главная » Ваз 2106

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

• бесперебойная работа силового агрегата;
• легкий запуск;
• нормальный расход топлива;
• динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

Вам нужно взять с собой в гараж:

• ключ для свечей;
• ключ на 13;
• вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

1. 10⁰
2. 5⁰
3. 0⁰

Установить зажигание на вазе 2106 можно в 13 простых шагов:

1. Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
2. С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
3. В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
4. Снимаем крышку с трамблера, предварительно отстегнув защелки.
5. Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
6. Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.

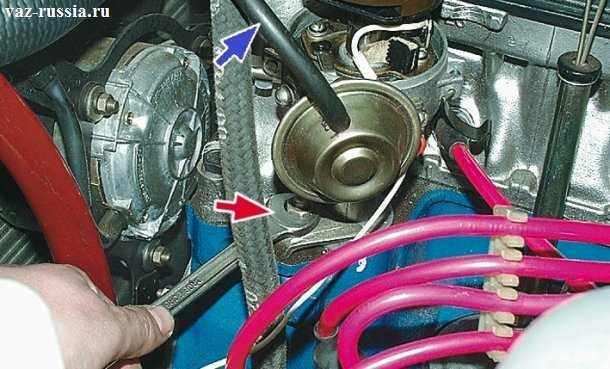

7. Снимаем гайку крепления трамблера и проворачиваем его вверх. Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
8. Возвращаем трамблер на место и не до упора вкручиваем гайку.
9. Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
10. Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
11. Включаем зажигание. Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
12. Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки. В этом положении фиксируем трамблер, затянув плотно гайку.
13. Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление.  Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.
