Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Коробка передач на ВАЗ-2110 иногда начинает барахлить. Если пренебрегать уходом и обслуживанием этого узла автомобиля, то можно получить множество неполадок в работе КПП. Как правило, это неточности в переключении передач, характерное «выбивание» передачи, хруст и лязганье при манипуляциях с рычагом коробки. Некоторые автовладельцы считают, что все эти симптомы свидетельствуют о выходе из строя коробки передач.

Содержание

• 1 Для чего нужна кулиса КПП
  • 1.1 Когда кулиса нуждается в регулировке?
• 2 Подготовка к регулировке кулисы
  • 2.1 Первый способ регулировки
  • 2.2 Второй способ регулировки
  • 2.3 Третий способ регулировки
• 3 Почему регулировка не помогает?
• 4 Видео о том, как навсегда избавиться от дребезга рычага КПП

Для чего нужна кулиса КПП

На самом деле, чаще всего КПП находится в исправном состоянии, но может выйти из строя кулиса.

Кулиса в сборе.

Можно заменить узел на новый, а можно обойтись грамотной регулировкой кулисы. Регулировка этого элемента поможет устранить неполадки, и убедиться в том, что проблема связана именно с кулисой КПП. Бывает так, что автовладелец начинает просто менять один узел за другим, не разобравшись в проблеме, тратя при этом деньги и время безрезультатно.

Сама кулиса КПП предназначена для того, чтобы скорости не переключались самопроизвольно. Бывает так, что от неправильной или сбившейся регулировки вся система трансмиссии начинает работать некорректно и может даже выйти из строя. Поэтому нужно уметь делать регулировку кулисы КПП своими руками, тем более что эта процедура не представляет собой ничего сложного.

Когда кулиса нуждается в регулировке?

Устройство механизма переключения передач.

Процедуру регулировки кулисы КПП рекомендуется проводить в следующих случаях:

1. После того, как будет произведена замена или снятие КПП на автомобиле.
2. При ослаблении хомутов фиксации.
3. Если менялся карданчик.
4. Если кулиса начинает проворачиваться на своём шарнире.

Хотя визуально может казаться, что кулиса находится на своём месте, даже минимальное смещение кулисы может привести к некорректной работе коробки переключения передач. Бывает так, что достаточно подтянуть кулису к карданчику на 1 мм, после чего все функции КПП восстановятся.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

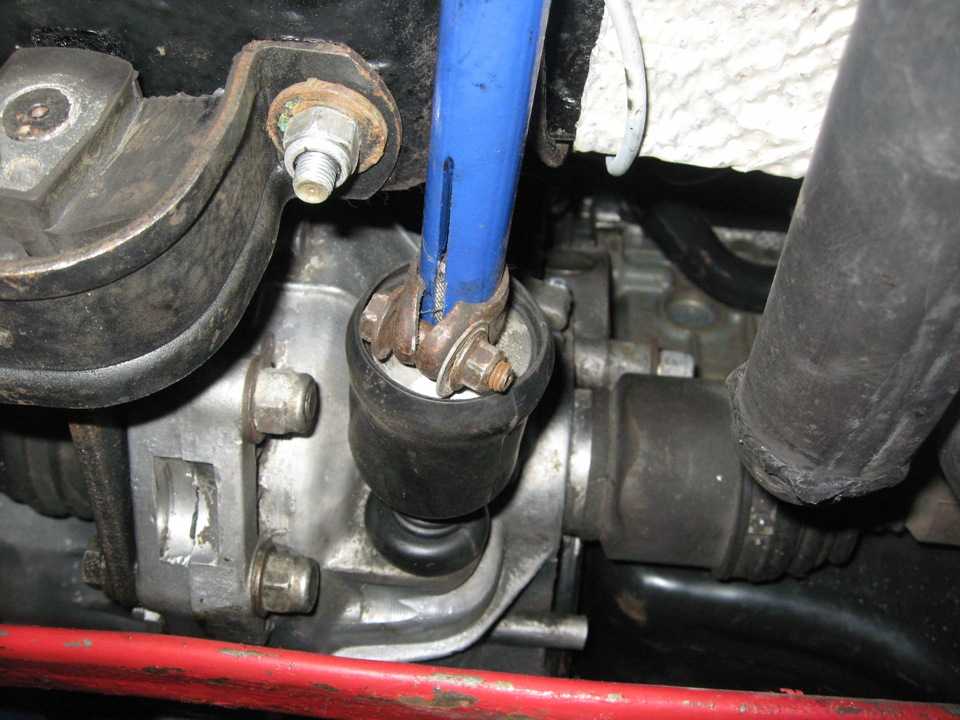

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

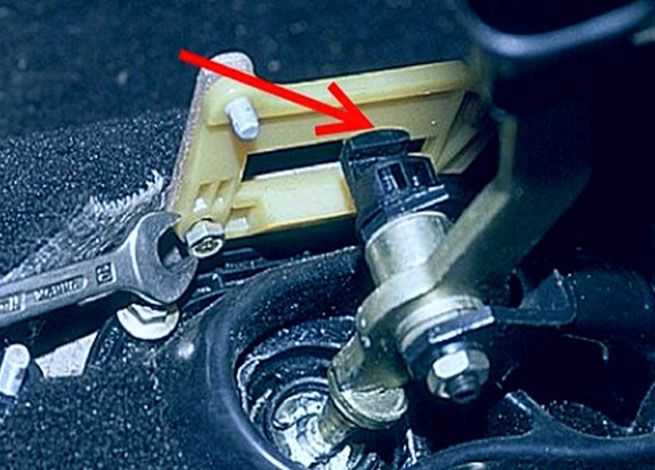

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
4. Хомут кулисы затягивается.

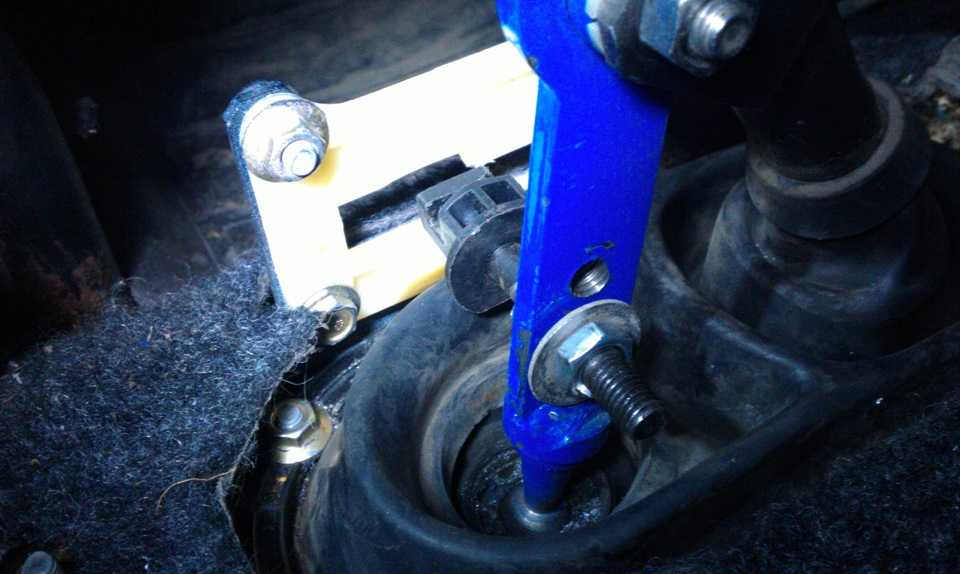

   Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.

5. Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:

1. Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
2. Можно заменить кулису КПП.
3. Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.

Почему регулировка не помогает?

Бывает что, несмотря на регулировки, кулиса всё равно дребезжит.

Эту проблему можно решить, установив специальную пружину на кулису. Она будет удерживать рычаг, устраняя дребезжание.

Видео о том, как навсегда избавиться от дребезга рычага КПП

Регулируем кулису трансмиссии на ВАЗ 2110

Перейти к контенту

21. 02.2018 admin ВАЗ 2110 Ответить на комментарий

Проблемы с регулировкой кулисы коробки передач приводят к появлению ненужных звуков и призвуков во время движения, «выбивания» скоростей, появлению люфта рычага переключения скоростей, повышению риска поломки КПП. Всё это и неудобно, и попросту опасно на дороге, а посему работы по регулировке кулисы КПП необходимо проводить при появлении первых признаков разбалансировки. Тем более, что сделать это можно самостоятельно, и всего-то – при наличии свободного получаса и помощника. Работы производятся на смотровой яме или подъёмнике (с включённым ручником и при использовании противооткатных упоров, разумеется). При отсутствии смотровой ямы или эстакады отрегулировать кулису коробки переключения передач можно и обычным путём, приподняв автомобиль с помощью домкрата.

Существует несколько способов подрегулировать кулису КПП, вы можете выбрать наиболее удобный для себя:

Регулируем по задней скорости.

Самый простой и потому часто используемый способ регулировки. Может быть использован самостоятельно даже автолюбителем без особых навыков технического обслуживания автомобиля.

Следует слегка ослабить хомут, расположив рычаг переключения скоростей в удобном для вас положении. После этого затягиваем хомут и проверяем работоспособность кулисы.

Регулируем по 1-й скорости.

Если первый вариант не дал должного результата, пробуем второй. Здесь придётся ослаблять хомут кулисы после того, как включена первая скорость. Привод кулисы нужно проворачивать против часовой, вплоть до контакта рычага переключения скоростей с пластиковым стопором. После этого хомут затягивается, а результат проверяется на практике.

Этот способ также достаточно простой и позволяет провести регулировку практически при полном отсутствии и знаний о технических составляющих автомобиля, а также умений и навыков, связанных с проведением таких работ.

Регулируем на нейтральном положении.

Как правило, этот способ применяется в случаях, когда пластиковый ограничитель у рычага переключения передач по той или иной причине отсутствует (например, был сломан или снят).

Этот способ требует наибольшего мастерства, поскольку придётся заранее рассчитать глубину выноса кулисы на карданный вал. Если расчёт был неверен, операцию придётся проводить неоднократно. Определить же неверность расчёта можно на слух – в этом случае рычаг начинает дребезжать, что и неприятно, и опасно для автомобиля , водителя и пассажиров.

Если все три способа перепробованы, а желанного эффекта не дали, вероятнее всего, проблема более глубока и требует вмешательства мастера, либо даже замены кулисы. К слову, если на перспективу вы планируете проводить эти регулировки самостоятельно, следует подобрать СТО, на котором работы проводятся в присутствии клиента. если будете внимательно следить за работой мастера, сможете многому научиться и впоследствии регулировать кулису коробки переключения передач без особого труда и практически без временнЫх затрат.
