Как самостоятельно переделать снегоход Буран

На просторах Севера и Сибири давно жители сельской глубинки не обходятся зимой без снегохода «Буран». Этот маленький трудяга как трактор, неповоротливо и упрямо тянет груз сквозь заснеженную тайгу. Да, на нём не погоняешь. Но он нужен местным жителям не для развлечения, работы. Вот только если увеличить мощность, оптимизировать трогающий момент и сократить расход горючего, не надо новых моделей. Это самый дешёвый снегоход, что очень важно для человека, считающего каждую копейку.

Способы повышения эффективности работы

Для того чтобы улучшить работу снегохода необходимо поработать над центробежным регулятором, карбюратором и расточить продувочные каналы самого двигателя.

Для упрощения работы с центробежником, заменим его на такой же узел от снегохода «Тайга». Для того чтобы сделать переход по размерам придётся выполнить переходной конус. Сам конус оставить от «Тайги», внутрь сделав переход от «Бурана». Это важно для увеличения оборотов двигателя в момент страгивания с места. При больших оборотах мощность при начале движения повышается.

Чтобы увеличить мощность самого двигателя необходимо расточить продувочные каналы двухканальных цилиндров. Для четырехканальных этот метод не подходит. После зачистки каналов и их шлифования, собранный двигатель заметно увеличит мощность. Кроме того, для её увеличения необходимо заменить заводской глушитель на входе мелкоячеистым фильтром, который крепится к карбюратору.

Сам карбюратор также требует замены на Mikuni. Он подходит и не требует подгонки. За счёт большего сжатия в камере сгорания эффективность работы повышается. Только при одном карбюраторе необходимо подбирать размер патрубка 38 мм. И для лучшей работы двигателя следует использовать бензин АИ-92.

Оптимизация остальных узлов снегохода

Чтобы снегоход работал надёжно необходимо также:

• упорядочить подачу горючего при запуске;
• уменьшить шумовой эффект;
• оптимизировать ходовую часть.

Для оптимизации пуска необходимо установить форсунку от «Тайги». Трубку подвести к пусковому штуцеру и дозировать горючее с учётом климатических особенностей и характера работы двигателя. При этом сокращаются выбросы, и расход горючего несколько уменьшается.

Для уменьшения шумности, камеру мотора оклеить звукоизолирующим материалом. Шум значительно снизиться. Для предупреждения выхода из строя подшипников на катках, заменить их на закрытые, чтобы не вымывалась смазка.

После всех изменений снегоход в соревнованиях на скорость участвовать не будет, но выполнять силовую работу станет лучше.

Снегоход «Буран» есть у многих охотников и рыбаков, а также других людей. Они с удовольствием пользуются им, отмечают его надёжность и простоту использования, большой выбор запчастей в магазинах. Установка двух лыж на снегоход «Буран» повышает его управляемость и комфорт езды.

Как улучшить охлаждение снегохода и снизить температуру цилиндров

Многие пользователи без задумки ответят, назвав общеизвестные требования: пропорция масла, регулировки карбюратора и зажигания, чистота двигателя и правильная манера езды. Эти факты неоспоримы. А что делать, если выполнение этих основ не обеспечивает необходимых параметров? Ответ как всегда прост — доработать систему охлаждения двигателя своими силами. Какие шаги, возможно, предпринять в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — изоляция выхлопной системы теплоизоляционными материалами. Затея этой модернизации заключается в том, что бы воздух засасываемой системой принудительного охлаждения не прогревался за счет обогрева выхлопным коллектором. Дополнительно такой метод снижает шумность работы. Глушители снегоходов импортного производства, изначально в своем устройстве, имеют внутреннюю набивку из высокотемпературных материалов с высокой степенью поглощения звука

К такой модернизации следует относиться обдуманно, поскольку выхлопная система теряет возможность отдачи тепла во внешнюю среду и её внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны. В результате внутри глушителя начинают отгорать сегменты, которые впоследствии свободно перемещаясь, создают металлические звуки не свойственные работе снегохода. Тем не менее, в каждом отдельном случае длительность разрушения глушителя индивидуально и может длиться годами

Более правильным решением следует считать отдельный подвод воздуха к воздухозаборнику или применение теплового экрана от воздействия глушителя. Говорить об этом нет необходимости, все фотографии представленных ниже дают четкое представление о том, как это возможно выполнить. Встречаются снегоходы, на которых штатно имеется забор воздуха по специальному каналу — кожуху из внешней среды. Неоспоримо, что возможность прямого забора воздуха из уличного пространства способствует улучшению охлаждения двигателя и снижению температуры цилиндров

Следующий действенный шаг по улучшению охлаждения двигателя и снижению температуры цилиндров в целом — установка экрана между выхлопным коллектором и цилиндрами двигателя. Эта идея используется на импортных снегоходах чуть ли не с основания снегоходостроения в России

Задача такого экрана отсечь воздушный поток проходящий по цилиндрам и не дать ему дополнительно прогреваться, соприкасаясь с раскаленным выхлопным коллектором. На собранном двигателе выглядит это примерно так. Причем, как видно из фотографии, кожух охлаждения практически отсутствует в месте выхода выхлопного патрубка

Примерно с 2001 года похожее решение стали применять на двигателях снегохода Буран, устанавливая на внутренней части кожуха охлаждения делитель воздушного потока

В случае отсутствия такого решения на вашем снегоходе, настоятельно рекомендуем взять этот метод на вооружение, изготовить пластину и установить, вне зависимости от марки снегохода. Тем более что с недавних пор похожую конструкцию стали применять на заводе при сборке двигателей снегохода Тайга. Эффект конструкции очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается тепловое напряжение левого цилиндра, также сводится к минимуму, разница по температуре левого и правого цилиндров. В качестве примера самостоятельного использования этого метода может послужить фотография, представленная ниже, при этом часть кожуха охлаждения, выделенная желтым цветом, была удалена

Есть умельцы, устанавливающие на снегоход по две крыльчатки вентилятора. Метод весьма спорный, поскольку в теории работа двух крыльчаток однонаправленного вращения будет сопровождаться излишним воздушным завихрением — мешать друг другу. В практике исследования ни кто не проводил и увеличивается поток воздуха или ослабевает сказать не возможно

Последней значимой доработкой системы охлаждения, является увеличение оборотов крыльчатки вентилятора. Достигается это изменением размеров шкивов с одновременным применением нештатной размерности вентиляторного ремня. Для такой модернизации, как правило, необходимо обращаться к токарю и иметь возможность подбора вентиляторных ремней

С чего начать свой путь к снижению рабочей температуры двигателя, решать вам. Главное мы постарались доходчиво донести, что поле для деятельности имеется обширное. И только вам решать, оставить все как есть или улучшив охлаждение своего снегохода повысить его эксплуатационные свойства, а значит безопасность движения

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Какие нужны детали

Для переделки обязательно потребуется:

Механизм рулевого управления	Можно использовать любой автомобильный механизм с рулевой колонкой и тягами. Штатный механизм на одну лыжу или другой от мотоциклетной техники не подойдёт
Дополнительные рессоры на лыжи	Проще всего использовать пружинные рессоры. Взять их можно как от автомобиля, так и от всевозможных механизмов. Необходимо, чтобы рессоры имели возможность регулировки и крепления к лыже, а также имели одинаковую жёсткость. Рессоры должны предоставлять лыже определённую степень свободы, чтобы она немного могла покачиваться вперёд и назад.
Две лыжи	Берут более короткие, чем та, которая была для однолыжной схемы. Также необходимо, чтобы они имели изгиб сзади. Это нужно для того, чтобы в случае заднего хода снегоход не зарылся в снег. Задний ход на снегоходе с двумя лыжами приходится включать чаще, чем с одной, особенно при движении по лесу.
Новая маска	Обычно снегоход приходится переделывать, меняя его маску. Новую маску можно взять от серийного двухлыжного снегохода, но можно сварить её и самостоятельно.
Дополнительные крепежи	Лыжи и рулевое управление придётся как-то закреплять на раме снегохода. Для этого могут потребоваться дополнительные трубы, прутки и другие детали.

Для работы практически всегда необходима сварка.

Пошаговая инструкция по установке двух лыж на снегоход «Буран»

1. Снимается старая лыжа и рулевое управление.
2. В трубу рулевого управления монтируется новое таким образом, чтобы рулевые тяги слева и справа находились над рамой снегохода. Это может потребовать переноса узлов под капотом «Бурана».
3. Перед тем, как поставить две лыжи на снегоход «Буран», производится прикидка, куда будут упираться рессоры, как будет связано с лыжами рулевое управление.
4. Подготавливают лыжи таким образом, чтобы они были связаны жёстко с рулём. Для этого обычно используют дополнительные косынки из прутка и кронштейны, а вдоль каждой лыжи крепят трубку или пруток.
5. Производится установка и настройка рессор.
6. Производится проверка рулевого управления.

Снегоход «Буран» с двумя лыжами: цена

Всегда есть выбор: самостоятельная установка 2 лыж на снегоход «Буран» или покупка уже существующей модели. Что касается второго варианта, гораздо проще приобрести уже двухлыжную модель и не заботиться о переделке. «Рысь», «Тайга» и большинство других снегоходов уже оборудованы двумя лыжами, отлично себя показали при эксплуатации в российских условиях, к ним достаточно запчастей и их обслуживание можно провести по готовой технологической карте, не ломая голову, как это потом починить.

Второй вариант, когда владелец имеет снегоход «Буран» и хочет 2 лыжи, более сложный, потребует затрат времени, сил, знаний. Вероятнее всего, потребуется покупка запчастей. Абсолютно точно придётся приобрести новую пару лыж. Придётся побегать по авторынкам, посидеть на сайтах типа «авито» или «яндекс-авто», чтобы найти какие-то запчасти, много общаться с людьми. И не факт, что получившийся результат окажется удовлетворительным.

А нужна ли такая схема, если есть уже готовый снегоход с одной лыжей и желания покупать другой нет? Как показывает практика, большинство проблем с «глиссированием» «Бурана» по глубокому снегу решается установкой широкой передней лыжи. Не следует ничего переделывать, такая имеется в продаже магазина запчастей. Маневренность же «Бурана» в обычных условиях не такая уж важная задача, как проходимость. Тем более, что большинство рыболовов и охотников предпочитают проводить время на природе, на свежем воздухе, а не сидя в гараже или мастерской.

Снегоход ?Буран? ? одна из самых распространенных в нашей стране моделей снегоходов. По мощности он сопоставим с небольшим трактором, способным транспортировать небольшие грузы. Сделать из него гоночный снегоход не получится, однако некоторые доработки все же возможны.

Заменив или настроив стандартные детали, можно достичь большей производительности, экономичности и удобства в эксплуатации данной модели. ?Буран? начинает больше слушаться своего хозяина, если сделать резче момент трогания, увеличена максимальная скорость и настроен центробежный регулятор. Кроме того, можно сделать так, что снегоход будет потреблять меньше топлива, что поможет значительно сэкономить ваши средства. О некоторых таких модернизациях и тюнинге своими руками можно прочитать ниже.

Модернизация и настройка двигателя

Для настройки тягловой силы мотора необходимо настроить картер, выполнив фрезеровку его каналов. Все неровности и шероховатости важно заточить и зачистить. Благодаря этому мотор ?Бурана? сможет работать гораздо более продуктивно, что позволит восстановить его мощность до положенной ? 36 л. с. Возможны и другие модернизации, направленные на увеличение мощности снегохода. Можно заменить стандартный карбюратор, например на Mikuni. Кроме того, двигатель будет давать больше мощи, если использовать хороший бензин, к примеру, 92-й.

Умельцы добиваются также увеличения количества оборотов двигателя. Базовый ?Альпина?, установленный на снегоходе, несколько ограничен, поэтому, если есть некоторый опыт, его можно слегка подточить, чтобы работал так, как нам нужно. Проще всего заменить стандартный регулятор на более совершенный, например, ?Сафари? ? модель, которую устанавливают на ?Тайгу? и ?Рысь?. Многие зарубежные снегоходы оснащены регуляторами аналогичной конструкции. В то же время при их установке значительной разницы мы не почувствовали.

Выше, дальше, сильнее, или Коротко о тюнинге

Снегоход ?Буран? ? одна из самых распространенных в нашей стране моделей снегоходов. По мощности он сопоставим с небольшим трактором, способным транспортировать небольшие грузы. Сделать из него гоночный снегоход не получится, однако некоторые доработки все же возможны.

Заменив или настроив стандартные детали, можно достичь большей производительности, экономичности и удобства в эксплуатации данной модели. ?Буран? начинает больше слушаться своего хозяина, если сделать резче момент трогания, увеличена максимальная скорость и настроен центробежный регулятор. Кроме того, можно сделать так, что снегоход будет потреблять меньше топлива, что поможет значительно сэкономить ваши средства. О некоторых таких модернизациях и тюнинге своими руками можно прочитать ниже.

Модернизация и настройка двигателя

Для настройки тягловой силы мотора необходимо настроить картер, выполнив фрезеровку его каналов. Все неровности и шероховатости важно заточить и зачистить. Благодаря этому мотор ?Бурана? сможет работать гораздо более продуктивно, что позволит восстановить его мощность до положенной ? 36 л. с. Возможны и другие модернизации, направленные на увеличение мощности снегохода. Можно заменить стандартный карбюратор, например на Mikuni. Кроме того, двигатель будет давать больше мощи, если использовать хороший бензин, к примеру, 92-й.

Умельцы добиваются также увеличения количества оборотов двигателя. Базовый ?Альпина?, установленный на снегоходе, несколько ограничен, поэтому, если есть некоторый опыт, его можно слегка подточить, чтобы работал так, как нам нужно. Проще всего заменить стандартный регулятор на более совершенный, например, ?Сафари? ? модель, которую устанавливают на ?Тайгу? и ?Рысь?. Многие зарубежные снегоходы оснащены регуляторами аналогичной конструкции. В то же время при их установке значительной разницы мы не почувствовали.

?Сафари? легко и дешево тюнингуется и настраивается. Благодаря модернизации ?Бурана? при помощи этого регулятора достигается неплохой результат ? увеличивается скорость снегохода и значительно снижается расход топлива. Как такое возможно? Дело в том, что стандартный ?Альпина? просто не доработан как следует, отсюда такой прирост мощности.

Улучшаем охлаждение и шумоизоляцию

Чтобы улучшить охлаждение снегохода, важно следить за настройкой карбюратора, зажигания и смазкой. Но кардинально решает проблему доработка системы охлаждения. Для этого нужно правильно изолировать выхлопную систему. В таком случае воздух не будет нагреваться от выхлопного коллектора. С другой стороны, из-за высокой температуры могут отгорать сегменты глушителя. Поэтому более правильно организовать отдельный подвод воздуха и поставить теплозащитный экран, отделяющий цилиндры от выхлопного коллектора.

Эффективность такого подхода будет сразу ощутима, даже если у вас не установлены специальные датчики. Некоторые в качестве охлаждения используют двойной вентилятор. Однако, это не совсем проверенный способ, так как, согласно теории, обе крыльчатки могут мешать друг другу.

Многие пользователи также жалуются на ?громкость? ?Бурана?. Чтобы сделать его тише своими руками, можно заменить подшипники катков на другие, закрытого типа. Благодаря этому не нужно будет так часто менять в них смазку, что в целом будет содействовать более тихой работе снегохода. Кроме того, можно изолировать моторный отсек ?Бурана?, используя недорогие современные материалы.

Полная модернизация снегохода

Чтобы произвести полную модернизацию снегохода, некоторые фирмы предоставляют специальные комплекты для тюнинга. Стоит отметить, что, покупая детали таким образом, иногда можно немного сэкономить. Вот типичный комплект для модернизации ?Бурана?:

• двухцилиндровый двигатель мощностью 22 л. с. от Honda;
• современный четырехкулачковый регулятор Arctic;
• аккумулятор, имеющий запас энергии 24 А/ч;
• отбойник на бампер;
• крепежный трос для двигателя;
• новый капот с шумоизоляцией.

Сделать езду приятнее можно, улучшив тормозную систему снегохода. Стандартный рычаг не годится для этой цели, так как водителю торможение дается ценой неимоверных усилий. Чтобы облегчить процесс, устанавливается облегченная пружина, а плечо рычага увеличивается.

Внешний тюнинг

Чтобы сделать удобным управление снегохода, нужно приобрести и установить современный бортовой компьютер. Функционал такого устройства довольно широк ? оно может отображать на специальных индикаторах скорость ?Бурана?, количество оборотов двигателя, его температуру, условный пробег и удобные часы. Это не только расширит возможности модели, но и сделает ее более современной.

Чтобы сделать снегоход более привлекательным, можно обновить капот, поставить светодиодные лампочки, модернизировать ночное освещение и поставить впереди бампер-отбойник. Последний и смотрится стильно, и защитит ?Бурана? от столкновений и ударов.

Спортивности снегоходу придаст обновленное перетянутое сиденье и покраска корпуса. Стильной и в то же время полезной функцией будет наличие лебедки, которая подбирается в согласии с тягловой возможностью модели. Агрессивности придаст установка широкого внедорожного трака, который, среди прочего, повышает проходимость снегохода через снежные заносы и делает его более маневренным.

Как видно, старый добрый ?Буран?, при удачной настройке и правильной модернизации в некоторых отношениях может дать фору импортным снегоходам. Внешне, как это видно на фотографиях, после надлежащего тюнинга, он выглядит особенно эффектно.

4×4.tomsk.ru : ‹ На чем ‹ Другие ‹ Снегоходы

Надо наверное сделать отдельную тему про переделки Бурана, но раз обещал, выкладываю здесь.
Сразу хочу сказать, — взято в основном с сайта снегоходчиков, ну и кое-что своего и из опыта друзей.
Общий вид рабочей лошадки

Вид общий.jpg

АКБ на 7.5 а/ч для питания датчика температуры (без подзарядки, — пока)


Багажник

Багажник 1.jpg

Багажник 2.jpg

Багажник 3.jpg

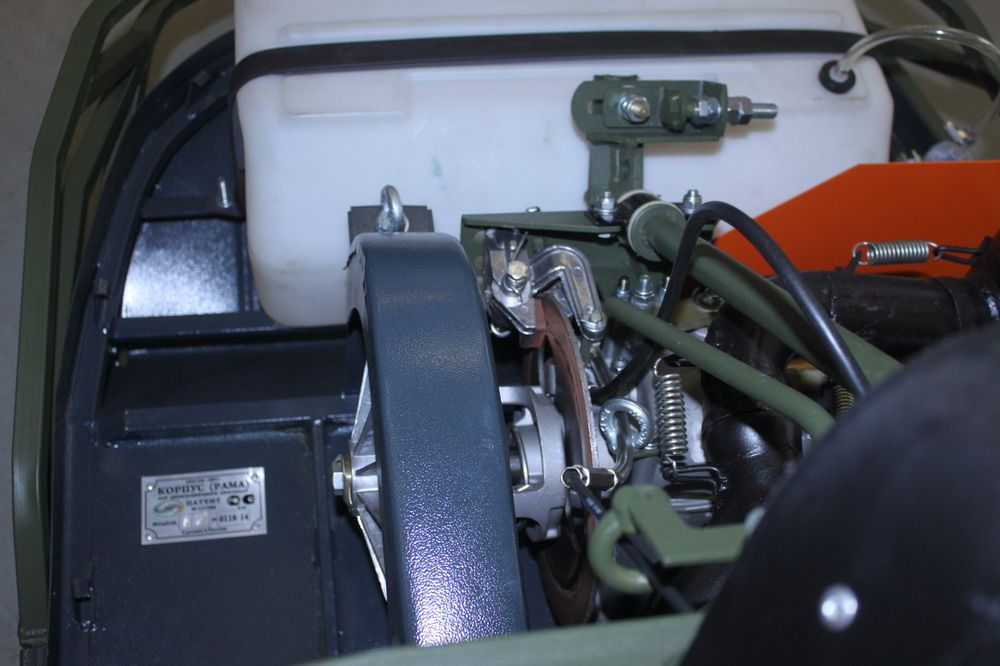

Защита вариатора, делался под вариатор Рябова, поэтому для Сафари немного большеват

Защита 1.jpg

Защита 2.jpg

Так перевозится СКС, когда беру ИЖ27, коробку под приклад переставляю дальше к корме (2 винта на М5)

Ствол 1.jpg

На боку капота ножны для мачете (очень полезная вещь)

Ствол 2 Мачете.jpg

Ствол держится в прорези куска транспортерной ленты

Ствол 3.jpg

Сама коробка для приклада

Для ствола. jpg

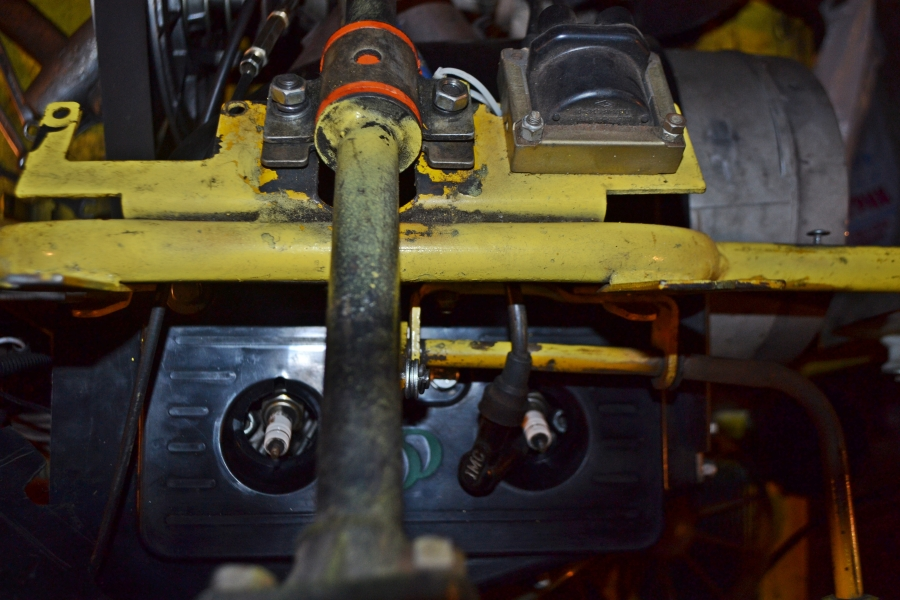

Коммутатор закреплен на дрыгателе


Магнето производства ФЛЭЙМЗ


Для настройки опережения зажигания, приклепана шкала


Карбюратор китайский МИНКУНИ, как работает мне нравится


На щитке установлены все выключатели — зажигание, свет, подогрев рукояток, выключатель индикаторов температуры, ну и сами индикаторы


Шкив вентилятора меньшего размера, ремень длиной 650 мм.

Шкив вентилятора.jpg

Жаба задавила покупать родную фару от Бурана, — установил от УАЗ. Капот конечно потрепан, но меня устраивает

Морда и Фара.jpg

Для жесткости рулевого управления установлены растяжки на стойку

Растяжка стойки.jpg

Запасной ремень вариатора ездит под капотом с левой стороны — всегда теплый

Ремень в запасе. jpg

Лыжа с амортизатором

Лыжа 1.jpg

Лыжа 2.jpg

Ну и небольшие санки, когда езжу один, очень удобно — канистра с горючим, рюкзак, топор и т.п. Мужики их назвали «подсумок»


То, что не видно — установлен подогрев рукояток и курка газа (вложение денег — 50 руб). Катушка зажигания двухвыводная от Волги (или от Оки), высоковольтные провода автомобильные силиконовые. Раньше вместо груши стоял бензонасос от ВАЗ, на лето переставил на трактор, сейчас буду возвращать. Выхлоп выведен вбок. Рычаг реверса переставлен на левую сторону.
Картер у меня старого образца, поэтому наиболее оптимальным оказался комплект зажигания ООО ФЛЭЙМЗ. У друзей картера поновей, стоят другие магнето, им делал самодельные коммутаторы (штук 10 разошлось), вся информация по ним взята с сайта снегоходчиков (стоимость комплекта деталей — около 200 руб, если использовать Б/У, то еще дешевле).
