Блок предохранителей и реле на Уаз Буханка, защищаемые ими цепи
На автомобилях УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 все важные электрические цепи бортовой системы электрооборудования защищены с помощью плавких предохранителей разного номинала. Все предохранители собраны в единый блок предохранителей.
Блок предохранителей и реле на УАЗ вагонной компоновки, цепи защищаемые предохранителями.
Блок предохранителей установлен в кабине, на надставке рейки панели передка под панелью приборов слева от водителя. Кроме того, на санитарных автомобилях УАЗ-396295, грузопассажирских автомобилях УАЗ-396255 и микроавтобусах УАЗ-220695 оснащенных антиблокировочной системой тормозов АБС, установлен дополнительный блок предохранителей системы АБС. Он расположен на перегородке за сиденьем водителя.
Электрические цепи защищаемые плавкими предохранителями на УАЗ вагонной компоновки с двигателем ЗМЗ-4091 Евро-3.
F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.
Электрические цепи защищаемые плавкими предохранителями на УАЗ вагонной компоновки с двигателем ЗМЗ-40911 Евро-4.
F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле.
F1 на 10 ампер, контакт II — Резерв.
F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка.
F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.
F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.
F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.
Электрические цепи защищаемые плавкими предохранителями антиблокировочной системы тормозов АБС.
F1 на 40 ампер, контакт I — Система питания антиблокировочной системы тормозов АБС.
F2 на 25 ампер, контакт II — Система питания антиблокировочной системы тормозов АБС.
Реле установленные на автомобилях УАЗ вагонной компоновки с двигателями ЗМЗ-4091 и ЗМЗ-40911.
Для коммутации некоторых электрических цепей в систему электрооборудования УАЗ включены различные реле.
Реле-прерыватель указателей поворота, реле управления контрольными лампами системы АБС установлены вместе с блоком предохранителей на надставке рейки панели передка под панелью приборов слева от водителя. Реле стартера расположено в подкапотном пространстве, справа по ходу движения автомобиля.
Реле заднего противотуманного фонаря находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены реле-прерыватель стеклоочистителя, реле дальнего света и реле ближнего света.
Прежде чем заменить перегоревший предохранитель, необходимо выяснить и устранить причину его сгорания. При снятии реле и предохранителей не допускается применять металлические предметы. При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода, проверяя исправность цепей на искру.
Назначение и расположение предохранителей и реле УАЗ-31519, 315194, 315195, 315143, 315148, 3153 и их модификации
Два блока предохранителей, имеющих по тринадцать плавких вставок, размещены под панелью приборов слева от рулевой колонки.
Освещенность при работе в зоне блоков обеспечивается включением плафона
внутреннего освещения, расположенного в верхней части кронштейна
крепления блоков предохранителей.
Блок силовых плавких предохранителей размещен на щитке передка, под
капотом. На автомобилях УАЗ-315143, УАЗ-315148 установлен блок с
четырьмя предохранителями (рис. 1), на остальных автомобилях — с двумя
(рис. 2).
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.
При эксплуатации автомобиля и при проверке схемы электрооборудования не
допускается применять предохранители, не предусмотренные конструкцией, а
также замыкать на массу провода (проверять исправность цепей «на
искру»).
Блок плавких предохранителей:
1 — корпус блока предохранителей; 2 — F1-F26 -плавкие предохранители

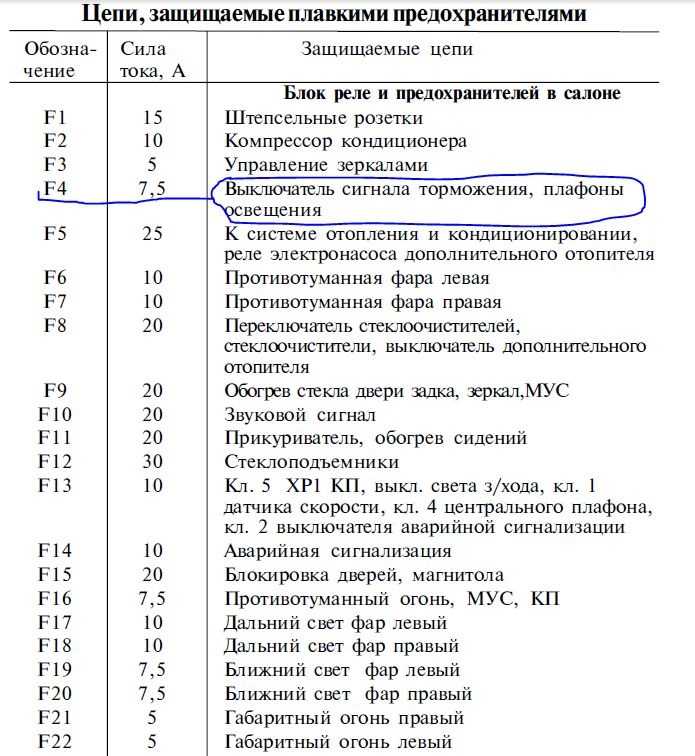

| Обозначение | Сила тока, А | Защищаемые цепи |
| Верхний блок | ||
| F1 | 25 | Резерв |
| F2 | 5 | Габаритные огни (правый борт) |
| F3 | 7,5 | Фара — ближний свет (правый борт) |
| F4 | 10 | Фара — дальний свет (правый борт) |
| F5 | 7,5 | Противотуманная фара (правый борт) |
| F6 | 5 | Плафон освещения блока предохранителей, штепсельная розетка переносной лампы |
| F7 | 7,5 | Сигналы торможения |
| F8 | 10 | Указатели поворота в режиме аварийной сигнализации |
| F9 | 20 | Звуковой сигнал |
| F10 | 7,5 | Фонари освещения номерного знака, подсветка приборов, переключателей |
| F11 | 15 | Прикуриватель |
| F12 | 5 | Задний противотуманный фонарь |
| F13 | 10 | Резерв (радиооборудование) |
| Нижний блок | ||
| F14 | 25 | Резерв |
| F15 | 5 | Габаритные огни (левый борт) |
| F16 | 7,5 | Фара — ближний свет (левый борт) |
| F17 | 10 | Фара — дальний свет (левый борт), сигнализатор включения дальнего света фар |
| F18 | 7,5 | Противотуманная фара (левый борт) |
| F19 | 5 | Фонарь заднего хода |
| F20 | 7,5 | Указатели поворота в режиме маневра |
| F21 | 10 | Отопитель |
| F22 | 20 | Электродвигатель стеклоочистителя, стеклоомывателя ветрового стекла |
| F23 | 7,5 | Плафоны освещения салона, подкапотная лампа |
| F24 | 15 | Резерв |
| F25 | 5 | Приборы, сигнализаторы |
| F26 | 10 | Дополнительный насос системы отопления (УАЗ-315148) |
Рис.
