о СОДЕРЖАНИЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ …

Автосигнализации Tomahawk

• Изображение
• Текст
• Содержание

TOMAHAWK TW-901 о

СОДЕРЖАНИЕ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1.

Основные функции системы

2

2.

Брелоки дистанционного управления

3

3.

Функции ЖКИ

4

4.

Постановка в охрану

6

5.

Постановкавохранусотключениемсирены

6

6.

Автопостановка и автоперепостановка в охрану

7

7.

Функция иммобилайзера

7

8.

Снятие с охраны

7

9.

Открывание/закрываниедверей при заведенном двигателе

7

10. Двушаговое открывание дверей/З-й канал

8

11. Дистанционный запуск двигателя

8

12. Дистанционное глушение двигателя

8

13. Турботаймер

9

14. Прогревдвигатепя по заданной температуре

9

15. Ежедневный (1,2,4,12-тичасовой) автозапуск

10

16. Дистанционный опрос состояния

10

17. Дистанционное открывание багажника

11

18. 2-й дополнительный канал

11

19. Поиска/м

11

20. Дистанционное отключение датчика удара

11

21. Режимы тревоги

11

22. Режим “паника”

12

23. Режим “Anti-hijack”

12

24. Режим “Valet”

12

25. Вызов водителя

13

26. Функции выполняемые кнопкой “Override”

13

27. Аварийная постановка/снятиесохраны

14

28. Подготовка дистанционного запуска дляа/мс

механической коробкой передач

15

29. Программированиедополнитепьныхбрелоков

15

30. Режимы работы светодиодного индикатора

16

31. Замена батарейки брелока-пейджера

16

32. Режим программирования

17

33. Программирование функций брелока-пейджера

18

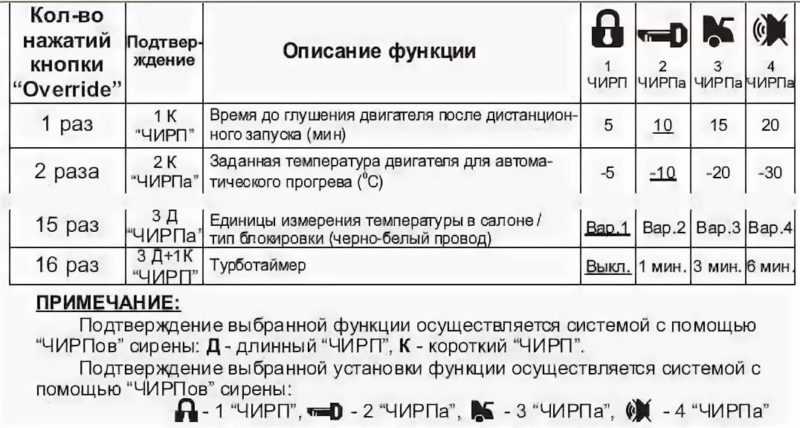

34. Таблица программирования

19

35. Описание программируемых функций

20

ИНСТРУКЦИЯ

по

УСТАНОВКЕ

1.

Основные принципы установки

23

2.

Выбор места расположения основных блоков

23

3.

Соединение проводов

25

4.

Выбор механической или автоматической коробки передач

27

5.

Подключение центрального замка

28

6.

Настройка датчика удара

28

7.

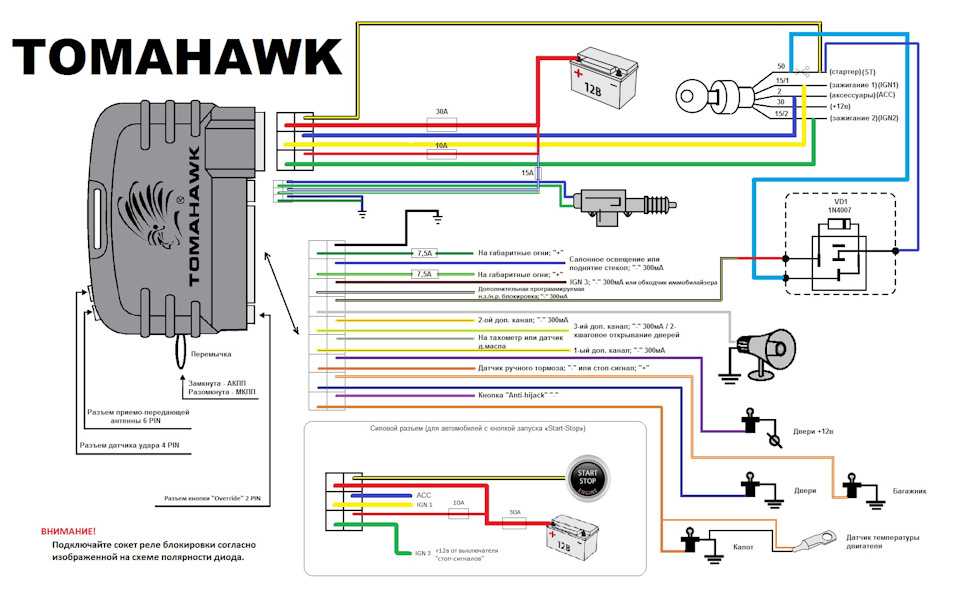

Схемы подключения

29

8.

Технические данные

37

9.

Комплектация

39

• TOMAHAWK TW-901 о
  • 1. Основные функции системы
• TOMAHAWK TW-901 о
  • 3. Функции ЖКИ
  • 4. Постановка в охрану
  • 5. Постановка в охрану с отключением сирены
  • 6. Автопостановка и автоперепостановка в режим охраны
  • 7. Режим иммобилайзера
  • 8. Снятие с охраны
  • 9. Открывание/закрывание дверей при заведенном двигателе
  • 10. Двушаговое открывание дверей или 3-й канал
    • ВНИМАНИЕ!
  • 11. Турботаймер
  • 12. Дистанционный запуск двигателя
    • ВНИМАНИЕ!
  • 13. Дистанционное глушение двигателя
  • 14. Прогрев двигателя ло заданной температуре
    • Примечание:
  • 15. Ежедневный (1,2,4,12-тичасовой) автозапуск
  • 16. Дистанционный опрос состояния
  • 17. Дистанционное открывание багажника
    • ВНИМАНИЕ!
  • 18.2-Й дополнительный канал
    • ВНИМАНИЕ!
  • 19. Поиск а/м
  • 20. Дистанционное отключение датчика удара
  • 21. Режимы тревоги
    • ВНИМАНИЕ!
  • 22. Режим “паника”
  • 23. Режим “Anti-hijack”
  • 24. Режим “Valet”
  • 25. Вызов водителя
  • 26. Функции выполняемые кнопкой “Override”
• TOMAHAWK TW-901 о
  • ПРИМЕЧАНИЕ:

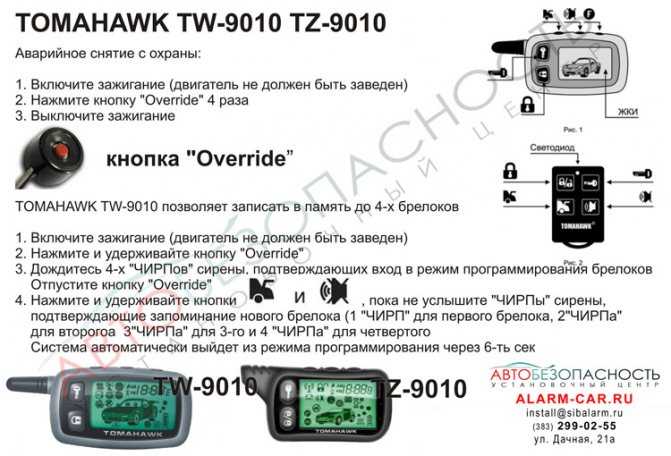

  • 27. Аварийная постановка/снятие с охраны
    • ПРИМЕЧАНИЕ:
    • ПРИМЕЧАНИЕ:
  • 28. Подготовка дистанционного запуска для а/м с механической коробкой передач

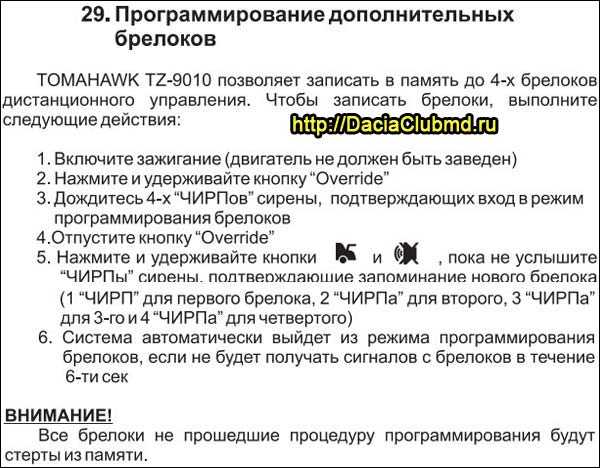

  • 29. Программирование дополнительных брелоков
    • ВНИМАНИЕ!
  • 30. Режимы работы светодиодного индикатора
  • 31. Замена батарейки брелока-пейджера
    • ПРИМЕР:
  • 33. Программирование функций брелока-пейджера
  • 35. Описание программируемых функций
    • ВНИМАНИЕ!
    • ВНИМАНИЕ!
  • 1. Основные принципы установки
    • ВНИМАНИЕ!
  • 2. Выбор места расположения основных блоков
  • 3. Соединение проводов
  • Силовой разъем дистанционного запуска 6 PIN
• TOMAHAWK TW-901 о
  • Разъем подключения центрального замка 6 PIN

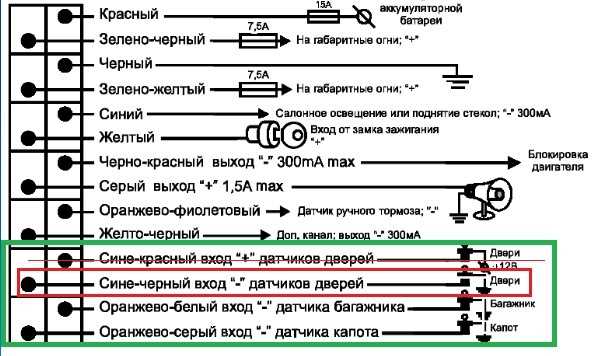

  • Основной разъем 18 PIN
    • ВНИМАНИЕ!
• TOMAHAWK TW-901 о
  • Разъем датчика удара 4 PIN
  • Разъем кнопки “Override” 2 PIN
  • Разъем светодиодного индикатора 2 PIN
  • Разъем приемо-передающей антенны 5 PIN
    • 4. Выбор механической или автоматической коробки передач
    • 5. Подключение центрального замка
      • ВНИМАНИЕ!
    • 6. Настройка датчика удара
      • ВНИМАНИЕ!
      • Перемычка 1
      • Замкнута — автоматическая коробка передач Разомкнута — механическая коробка передач
• TOMAHAWK TW-901 о
  • Силовой разъем дистанционного запуска 6 PIN
    • ВНИМАНИЕ!
  • Разъем подключения центрального замка 6 PIN
    • Основной разъем 18 PIN
    • Черный
    • Зелено-черный
    • Синий
    • Зелено-желтый
    • Черно-красный
    • Черно-белый
    • Черно-желтый
    • Серый
    • Желто-красный
    • Желто-синий
    • Серо-черный
    • Желто-черный
    • Сине-красный
    • Оранжево-белый
    • Сине-черный
    • Фиолетовый
    • Оранжево-серый
      • Негативное управление Ц. З.
      • Пневмо Ц.З. (Audi, Mercedes)
• TOMAHAWK TW-901 о
  • Допускаемый ток:
  • Силовой разъем дистанционного запуска 6 PIN
  • Разъем подключения центрального замка 6 PIN
  • Основной разъем 18Р1М
    • Временные выдержки:
      • Выход дополнительного канала 3, (желто-синий провод)
      • Длительность импульса управления центральным замком (программируется)
• Ф

Основные функции системы, Tomahawk tw-901 о, Руководство пользователя

Страница 2

• Изображение
• Текст

TOMAHAWK TW-901 о

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1. Основные функции системы

5-ти кнопочный программируемый 2-хсторонний брелоксЖКИ.

Подсветка ЖКИ.
Режим вибрации.

Антисканер.
Антиграббер.

Программируемые брелоки (до 4 шт.)
Визуальное и звуковое подтверждение выполняемых функций.
Постановка в охрану с отключением сирены.

Защищенный дистанционный запуск/глушение двигателя.

Возможность установки на а/м с автоматической или ручной коробкой

передач.

Возможность установки на а/м с бензиновым или дизельным двигателем.
Контропьтемпературы всалонеа/м.

Дополнительный датчиктемпературы.
Автоматический прогрев двигателя по заданной температуре.

Ежедневный (1,2,4,12-тичасовой) автоматический запуск двигателя.

Обход неисправной зоны с визуальным и звуковым подтверждением.

Двузонный датчикудара.
Дистанционное отключение датчика удара.

Защита от ложных срабатываний.
Самодиагностика.

3 дополнительных канала.

Режим “Anti-hijack”.
Режим “Паника”.
Режим “Valet”.

Охрана дверей, капота, багажника.

Индикация заряда батареи питания брелока-пейджера.
Режим экономии энергии батареи питания брелока-пейджера.

Функция “вызова водителя”.

Поиск а/м.
Встроенные в брелок-пейджер часы, будильник, таймер.
Индикация статуса системы светодиодным иодикатором.
Встроенное реле центрального замка.
Память состояния.

Двушаговое снятие с охраны.
Двушаговое открывание центрального замка.

Блокировка двигателя.

Автоматический контроль зоны действия пейджера.
Турботаймер.

Tomahawk tw-901 о, К «1 о

Страница 3

• Изображение
• Текст

TOMAHAWK TW-901 о

2. Брелоки дистанционного управления.

к «1 о

Рис. 1

Светодиод

Рис. 2

Функции жки, Tomahawktw-9010

Страница 4

• Изображение
• Текст

TOMAHAWKTW-9010

3. Функции ЖКИ

2

.

3.

4.

5.

Рис. 3

— индикация режима охраны.

— индикация режима тихои охраны .

— индикация закрытого центрального замка.

-индикация открытого центрального замка.

— индикация открытой(ых) двери(ей).

— индикация открытого капота. ||| -индикация нахождения в зоне действия.

12

.

13.

14

15.

9

— индикация экономичного режима питания.

— индикация “вызова водителя”.

— индикация режима прогрева двигателя по заданной

температуре.

— индикация режима ежедневного автозапуска.

а — индикация слабого удара.

16.

г- индикация сильного удара.

17.1.

индикация отключения предупредительной

зоны датчика удара.

17.2.

индикация отключения датчика удара.

18.

— индикация режима “Anti-hijack”.

19.

— индикация виброрежима.

20. Z

— индикация режима “Vaiet”

Постановка в охрану, Постановка в охрану с отключением сирены, Постановкавохранусотключениемсирены

Tomahawk tw-901 о

• Изображение
• Текст

21. <<©>> — индикация выключенного ручного тормоза.

BRAKE

TOMAHAWK TW-901 о

I •-индикация заведенного двигателя. 1 раз. Парковочные огни вспыхнут 1 раз, сирена издаст 1

“ЧИРП”, подтверждая вход в режим охраны, двери и стекла закроются

(если подключено). На дисплее брелока-пейджера отобразятся иконки

п

В случае, если сирена издаст 3 «ЧИРПа”, это означает, что система

обнаружила и отключила неисправную зону охраны (открыта дверь,

капот, багажник не включен ручной тормоз). Система автоматически
возьмет под охрану эту зону, как только она будет исправлена (дверь,
капот, багажник будут закрыты, ручной тормоз включен).

5. Постановка в охрану с отключением сирены

Для того, чтобы поставить а/м в режим охраны с отключением

звуковых сопровождений сирены (все сообщения и подтверждения

посылаются системой только на брелок-пейджер) необходимо нажать

Автопостановка и автоперепостановка в режим охраны, Режим иммобилайзера, Снятие с охраны

Автопостановка и автоперепостановка в охрану, Функция иммобилайзера, Tomahawk tw-901 о

• Изображение
• Текст

кнопку ((¡к 1 раз. .

Также Вы можете включать и выключать этот режим в то время, когда

а/м находится в режиме охраны.

6. Автопостановка и автоперепостановка

в режим охраны

Если функция автопостановки активирована, то: при выключенном

зажигании, после закрытия всех дверей а/м система оповестит

владельца 1 длинным “ЧИРПом”, и через 10 сек. включит режим охраны
(см. таблицу программирования).

Функция автоперепостановки всегда активируется в случае если в

а/м, после снятия с охраны, не открывалась ни одна из дверей в течение
30-ти сек. система автоматически включит режим охраны.

7. Режим иммобилайзера

TOMAHAWK TW-901 о

Режим иммобилайзера активируется автоматически спустя 30 сек.

после выключения зажигания (см. таблицу программирования).

Светодиодный индикатор в этом режиме горит постоянно. В этом режиме
запуск двигателя при помощи ключа зажигания невозможен.

Для выхода из режима иммобилайзера нажмите кн. g 1 раз или

выключите зажигание и нажмите кн. OVERRIDE 1 раз.

8. Снятие с охраны

Для того, чтобы снять а/м с охраны необходимо нажать кнопку Q

1 раз. Парковочные огни вспыхнут 2 раза, сирена издаст 2 «ЧИРПа” (если

система не находится в режиме охраны с отключением сирены),

подтверждая снятие а/м с охраны, двери откроются, салонное

освещение включится (если подключено). На дисплее брелока-

пейджера отобразится иконка

9. Открывание/закрывание дверей при

заведенном двигателе

Если двигатель а/м заведен от ключа зажигания, то кнопкой Q Вы

Двушаговое открывание дверей или 3-й канал, Внимание, Турботаймер

Дистанционный запуск двигателя, Двушаговое открывание дверей/з-й канал, Tomahawk tw-901 о

• Изображение
• Текст

TOMAHAWK TW-901 о

можете открывать и закрывать двери. На дисплее брелока-пейджера

отображаются иконки и ^ соответственно.

10. Двушаговое открывание дверей или 3-й канал

Эти функции недоступны одновременно! Воспользуйтесь

таблицей программирования для выбора одной из них.

1. Выбрана функция двушагового открывания дверей.

Нажмите кнопку Q для снятия с охраны и открывания водительской

двери. Повторное нажатие и удерживание этой кнопки открывает

остальные двери а/м.

2. Выбрана функция дополнительного канала.

Нажмите и удерживайте кнопку Q для активации дополнительного

канала.

ВНИМАНИЕ!

Эти функции требуют дополнительного подключения при установке.

11. Турботаймер

Для а/м с турбированным двигателем в Tomahawk TW-9010

предусмотрена функция турботаймера. Если эта функция активирована,

двигатель, после выключения зажигания, продолжает работать в течение

1,3 или 6 мин. (см. таблицу прграммирования).

12. Дистанционный запуск двигателя

Нажмите кнопку . Парковочные огни вспыхнут 3 раза, сирена

издаст 3 “ЧИРПа”. На дисплее брелока-пейджера отобразятся

следующие иконки:

— попытка запуска двигателя.

2.

— если завести двигатель по какой-либо причине не удалось.

— двигатель заведен (сопровождается мелодией

брелока-пейджера).

Двигатель

будет

работать

в

течение

предварительно

запрограммированного времени (см. таблицу программирования), после
чего автоматически заглушится. Время работы двигателя может быть

8

Внимание, Дистанционное глушение двигателя, Прогрев двигателя ло заданной температуре

Прогревдвигатепя по заданной температуре, Tomahawk tw-901 о

• Изображение
• Текст

увеличено с помощью одновременного нажатия кнопок’Н) и fì , по 5 мин

после каждого нажатия до 20-ти минут максимум. На дисплее брелока-
пейджера отображается время, оставшееся до глушения двигателя.

ВНИМАНИЕ!

Дистанционный запуск двигателя не может быть осуществлен в

случае, если:

1. Рычаг коробки передач находится не в нейтральном положении.

2. Зажигание включено.
3. Капот открыт.

4. А/м не стоит на ручном тормозе.

В любом из этих случаев при попытке дистанционного запуска

сирена издаст 4 “ЧИРПа”.

13. Дистанционное глушение двигателя

TOMAHAWK TW-901 о

в случае, если а/м был заведен с помощью дистанционного запуска

двигателя. Вы можете заглушить его с помощью нажатия кнопки ■

Парковочные огни вспыхнут 4 раза, сирена издаст 4 “ЧИРПа”. На дисплее

брелока-пейджера исчезнет иконка ,прозвучит мелодия.

14. Прогрев двигателя ло заданной температуре

в системе Tomahawk TW-9010 предусмотрен дополнительный

температурный датчик для установки под капотом а/м (см. схему №10).

Если этот датчик установлен, запуск и прогрев а/м осуществляется по

показаниям этого датчика, в противном случае, по показаниям датчика

температуры внутри салона. , прозвучит мелодия.

Для активации 1, 2, 4, 12-тичасового запуска необходимо

активировать функцию ежедневного автозапуска, а затем в течение 5-ти
сек. после её активации нажать соответствующую кнопку на брелоке:

в -для ежечасного запуска,

М) — для запуска двигателя с интервалом в 2 часа,

16 — для запуска двигателя с интервалом в 4 часа,

— для запуска двигателя с интервалом в 12 часов.

16. Дистанционный опрос состояния

Для выполнения дистанционного опроса состояния а/м необходимо

нажать кнопку

||Б

. Парковочные огни вспыхнут 3 раза подтверждая

передачу данных на приемник брелока-пейджера: температуры внутри

салона, состояния охраны и др.

TOMAHAWK TW-901 о

10

Комментарии

Выделить → Я нашла инструкцию для своей автосигнализации здесь! #manualza

• Кликнуть →

инструкция по применению, функции пульта Tomahawk TW 9010

Штатный брелок Томагавк 9010 представляет собой инструмент, дающий пользователю полный контроль над управлением охранным комплексом. Благодаря пейджеру осуществляется настройка и корректировка работы сигнализации.

В комплекте с сигналкой поставляется два пульта. Первый, представляет собой основной модуль, где присутствует полный набор клавиш и возможность расширенного управления. Вспомогательный пейджер представляет собой запасной элемент. Здесь отсутствует дисплей и меньшее количество клавиш. Преимущественно используется при утере основного пульта.

Содержание

1. Брелок Tomahawk TW 9010: фото
2. Tomahawk TW 9010: дальность брелка
3. Обозначение на пульте
4. SP на брелке
5. Индикация экономичного режима питания, горит лампочка с молнией
6. Моргают песочные часы
7. Как убрать градусник на брелке
8. Индикация работы приемника и передатчика брелока-пейджера
9. Обозначение Anti Hijack
10. Значки Z-z
11. Как отключить будильник
12. Функции брелка Томагавк 9010
13. Управление брелком
14. Инструкция по применению брелка
15. Выставить таймер на пульте
16. Как поставить брелок на вибрацию
17. Назначение запасного брелка без экрана
18. Дополнительный брелок, разборка
19. Комбинация кнопок
20. Настройка пульта Томагавк 9010
21. Как сбросить все брелки Томагавк ТВ 9010 или удалить один
22. Блокировка брелка
23. Потерял брелок, что делать
24. Пульт не показывает все иконки
25. На брелке пропала антенна, плохо ловит
26. Как перезагрузить брелок сигнализации
27. Брелок тупит
28. Совместимость
29. Меняем корпус брелка своими руками
30. Отзывы владельцев
31. Как разобрать брелок Томагавк 9010 видео

Вы можете скачать официальные инструкции Tomahawk TW 9010 и TZ 9010.

Узнайте всё про Томагавк 9010.

Брелок Tomahawk TW 9010: фото

Поставляемые пейджеры управления отливаются по функциональности и дизайну.

Первый модуль – основной. По внешнему виду представляет собой небольшой пластиковый блок с жидкокристаллическим дисплеем и выступом антенны. На верхней стороне корпуса расположены три основные клавиши настройки сигнализации. В передней панели встроено еще две кнопки, отвечающие за управление Томагавк ТВ 9010.

Tomahawk TW 9010: дальность брелка

Относительно устаревших моделей сигнализаций, дальность действия брелков охранного комплекса увеличена. Большинство пользователей даже не подозревают, сколько ловит основной и запасной модули.

Сравнительно с устаревшими комплексами, действие пультов увеличено. Активная зона блоков достигает 1200 метров при отсутствии радиопомех. В городской черте дальность срабатывания комплекса уменьшается соответственно увеличению количества электронных устройств, других сигнализаций, линий электропередач. При плотной застройке пейджеры могут терять связь уже на удалении 100-150 метров.

Сигнализация Томагавк 9010: инструкция по эксплуатации брелка, значки и обозначения

На основном пульте присутствует жидкокристаллический дисплей. На устройстве отображается информация о реальном состоянии системы. На экране размещены иконка автомобиля и дополнительные значки.

Далее указано, что означают рисунки и индикаторы на дисплее брелка:

• расположен между передними колесами на картинке и говорит о включении стояночного тормоза;
• динамик – охрана активирована;
• перечеркнутый динамик – аналогично, только при охране в тихом режиме;
• замок открыт/закрыт – двери автомобиля находятся в открытом/закрытом состоянии;
• круглая иконка с волнистыми дорожками – сигнализация отправляет импульсы в виброрежиме;
• Zz – сервисный режим, активируется при необходимости передачи автомобиля другим лицам;
• изображение батарейки с тремя делениями показывает степень заряда элемента питания;
• мигает дверь машинки – открыты двери или нарушена нормальная работа замка;
• дым из выхлопной трубы – мотор работает;
• открыта крышка багажника – указывается на иконке соответственно;
• область выше часов отведена для индикации текущей температуры;
• непосредственно часы;
• изображение песочных часов говорит о включении будильника;
• колокольчик выдает индикацию таймера;
• круглая иконка черного цвета с часами – включен ежедневный прогрев двигателя по времени;
• аккумулятор с надписью SAVE – включен режим экономии заряда;
• антенна – машина расположена в активной зоне приема;
• две батарейки – активирован режим приема/передачи данных;
• телефонная трубка – сигнал вызова владельца;
• вентилятор – автоподогрев по температуре двигателя;
• тревожный сигнал или отключение предупредительной зоны датчика, в зависимости от индикации;
• с пистолетом – включен антиграбер;
• светится капот – открыт замок моторного отсека;
• загораются фары – активирован режим охраны с включением внешних осветителей.

Узнайте всё про автозапуск Томагавк 9010.

Томагавк 9010: SP на брелке

Индикатор СП на пульте Tomahawk 9010 говорит о неудачной попытке запуска двигателя в удаленном режиме. Иконка самостоятельно выключится после проведения успешного пуска силовой установки.

Обычно отказ и появление надписи СР случается только при наличии внутренних факторов:

• не поднят ручник на механике;
• не закрыты замки дверей или капотов;
• включено зажигание;
• сервисный режим ВАЛЕТ включен;
• неправильно выполнена предстартовая подготовка.

Томагавк 9010: индикация экономичного режима питания, горит лампочка с молнией

В дистанционном пульте присутствует опция экономии энергии. При этом на экране загорается лампочка с молнией, что это, следует разобраться дальше.

Для включения опции одновременно зажимается F+замок. При этом экран девайса гаснет спустя две минуты бездействия. При вопросе, как отключить функцию экономии энергии следует выполнить аналогичные действия, что и для включения режима.

Сигнализация Томагавк 9010: моргают песочные часы

Активированные песочные часы говорят водителю о включенном будильнике. Включается опция путем двойного щелчка по кнопке F и последующим одновременным зажатием замка и Ф. После установки часов потребуется выставить минуты.

Для деактивации будильника достаточно два раза щелкнуть на «F».

Не забывайте, что есть ещё сигнализация Томагавк TZ 9010.

Как убрать градусник на брелке

Термометр на пульте означает нормальную работу режима автоматического прогрева по заданной температуре. При активированной опции во время падения температуры до установленного предела, двигатель будет самостоятельно запускаться и после выхода на рабочую температуру глохнет.

Если режим не нужен, потребуется одновременно зажать ключ + открытый багажник.

Индикация работы приемника и передатчика брелока-пейджера

Пиктограмма указателя, выглядевшего как две стрелочки, направленные в разные стороны предназначена для визуализации режима приема-передачи сигнала. В этом виде охранный комплекс может принимать и передавать импульсы, реагировать на манипуляции владельца.

Указатель невозможно отключить – это признак нормальной работы устройства.

Обозначение AntiHijack

Стандартный режим Анти Хайджак представляет собой типичный антиграббер. При появлении подобного индикатора, пользователи часто не знают, что значит эта иконка. При активации режима стартер двигателя блокируется и его невозможно завести.

Включить опцию можно одновременно зажав кнопки с закрытым замком и открытым багажником. При этом система выдаст подтверждающий писк на брелке. Для деактивации AntiHijack потребуется зажать на 5 секунд клавишу с изображением закрытого замка.

Значки Z-z

Сервисный режим работы сигнализации Томагавк TW 9010 предназначен для возможности безопасной передачи автомобиля третьим лицам для ремонта или обслуживания. В данном положении, машина не реагирует на постановку в охрану, блокировку двигателя и не отзывается на манипуляции пользователя. Таким образом, мастера могут беспрепятственно работать с автомобилем, а владелец не волноваться о сохранности содержимого машины.

Обычно когда горит в салоне лампочка, а на дисплее отображается Зз – это говорит о том, что режим Валет включен. Деактивировать опцию можно только одновременно зажав ключ + перечеркнутый динамик + открытый багажник.

Как отключить будильник на сигнализации Томагавк 9010: видео

Опция будильника в сигнализации присутствует по умолчанию. При активированном сигнализаторе, основной брелок издает писк и вибрацию. При этом, на дисплее устройства отображается иконка песчаных часов.

При вопросе, как убрать будильник, следует нажать клавишу «F» 4 раза и пиктограмма будет отключена.

Функции брелка Томагавк 9010

Полная инструкция пейджера Tomahawk 9010 содержит исчерпывающий список информации о функциональности устройства. Здесь можно найти комбинации:

• постановка и отключение охраны автомобиля;
• оповещение водителя о срабатывании ударных зон;
• настройка автозапуска двигателя по времени и температуре;
• установка продолжительности работы мотора при автоматическом пуске;
• управление центральным замком;
• антиграббер;
• калибровка иммобилайзера.

Управление брелком Томагавк 9010

Манипуляции с пультами охранного комплекса осуществляются при помощи присутствующих клавиш. На основном пейджере элементов пять. Каждый отвечает за определенную опцию. У запасного модуля присутствует только 4 клавиши. Здесь отсутствует кнопка «F», отвечающая за настройки самого брелка.

Полное название и описание кнопок может увидеть на фото.

Томагавк 9010: инструкция по применению брелка, читать онлайн

Полное руководство по эксплуатации пультов имеет описание каждой функции и комбинации. Дополнительно инструкция указывает возможные поломки и методы их устранения. Мануал поставляется в комплекте с охранным комплексом. Однако, если сигнализация досталась владельцу вместе с автомобилем, вероятность наличия руководства минимальна.

Для облегчения использования устройства у нас на сервисе можно скачать PDF файл с полной инструкцией по управлению и настройке охранного комплекса.

Выставить таймер на пульте Томагавк 9010

Сигнализация оборудована штатным таймером. Опция доступна только на основном брелке с дисплеем. Для активации или отключения расширения потребуется 7 раз нажать на клавишу «Ф» и пульт перейдет в режим настройки. После этого замигает цифровое поле, указывающее время.

Для установки часов и минут нужно клацнуть «F» 5 и 6 раз последовательно. Подгонка времени осуществляется кнопками, расположенными на панели дисплея.

Как поставить брелок на вибрацию Томагавк 9010

Некоторые пользователи не знают, как включить виброрежим на Tomahawk 9010. Для того чтобы отключить звук на пульте достаточно одновременно зажать иконку ключа и буквы «Ф». Когда активируется беззвучный режим брелка, устройство трепыхнется.

При вопросе, как отключить вибрацию, ход действий прост. Чтобы включить звук достаточно выполнить обратную последовательность действий. Если все сделано правильно – брелок пискнет один раз.

Назначение запасного брелка без экрана

В комплекте с охранным комплексом присутствует два передатчика. Первый основной – предназначен для широкой настройки опций и полного управления сигнализацией. Второй пульт представлен как запасной. Здесь отсутствует клавиша входа в сервисный режим и жидкокристаллический дисплей. Индикация выполнена в виде светового диода.

Второй брелок преимущественно используется водителем при утере или поломке основного модуля. После восстановления головного пейджера, вторичный элемент не применяют.

Tomahawk TW 9010: дополнительный брелок, разборка

При поломке запасного брелка сигнализации Томагавк 9010, некоторые пользователи задаются вопросом о резонности его ремонта. Если на пульте села батарейка, ее замена обойдется относительно недорого и может быть выполнена самостоятельно. При наличии более серьезных неприятностей, ремонт экономически не выгоден. Замена антенны или перепайка платы представляет собой сложный процесс, требующий наличия специализированного оборудования и глубоких познаний мастера.

Стоимость починки брелка обычно превышает 50% цены нового модуля, что нерентабельно.

Томагавк 9010: комбинация кнопок

Для расширения возможностей охранного комплекса, производитель вбил в меню различные сочетания клавиш. Комбинации, наиболее часто используемые автомобилистами.

1. Закрытый замок + F – сочетание включает режим экономии энергии. При этом, приемник брелка выключается, что и сказывается на снижении потребления энергии.
2. Ключ + F–сочетание клавиш включает или выключает вибрационный режим брелка.

Полная таблица сочетаний указана далее.

Настройка пульта Томагавк 9010: инструкция

Сразу после установки охранного комплекса, брелки работают в штатном режиме. Производитель дает возможность пользователю откалибровать устройство под нужды потребителя. В стандартном меню можно настроить опции:

• интервал и температура автозапуска;
• время работы двигателя при прогреве;
• режим оповещения.

Как сбросить все брелки Томагавк ТВ 9010 или удалить один

Чтобы убрать пейджеры из памяти сигнализации достаточно выполнить последовательность:

• включить зажигание;
• зажать оверрайд;
• сигнализация издаст 4 чирпа;
• ничего не делать в течение 6 секунд.

После этого все брелки будут отвязаны. При удалении только одного пульта достаточно после входа в программирование удерживать кнопки открытого багажника и динамика на том пейджере, который не нужно отвязывать.

Блокировка брелка Томагавк 9010

На штатных пультах присутствует блокировка кнопок, предотвращающая случайную активацию устройства в кармане. Для блокировки достаточно зажать кнопку с изображением ключа и закрытого замка. Разблокировка происходит при удерживании открытого замка + ключ.

Потерял брелок, что делать

При утере передатчика необходимо срочно зайти в меню программирования пультов и отвязвть утерянный элемент. После отвязки пейджер будет стерт из памяти охранного комплекса и открыть ним машину будет невозможно.

Пульт не показывает все иконки

Если на брелке не отображаются некоторые рисунки – пугаться не стоит. Обычно не активные опции не высвечиваются на дисплее. Если же функция включена, а индикации нет – это может говорить о нарушении работоспособности самого блока. При этом достаточно перезагрузить пейджер. Если это не помогло, потребуется замена пейджера.

Tomahawk 9010: на брелке пропала антенна, плохо ловит

Если антенна работает с перебоями, причин может быть несколько.

1. Повреждена антенна — лечится заменой.
2. Разрядилась батарейка – вставьте другую.
3. Машина находится в зоне сильных радиопомех – откатить автомобиль не несколько метров и повторить процедуру.

Как перезагрузить брелок сигнализации Томагавк 9010

Полная перезагрузка передатчика Tomahawk 9010 возможна только при извлечении батарейки. Чтобы перезапустить модуль необходимо снять заднюю крышку, вынуть батарейку и подождать 15 секунд. Затем соберите пейджер обратно.

Сигнализация Томагавк TW 9010: брелок тупит

При туплении пульта следует обратить внимание на возможные факторы, ставшие причиной:

• намокание;
• механические повреждения;
• естественный износ;
• села батарейка.

При выявлении источника необходимо устранить проблему.

Брелок Tomahawk TW 9010: совместимость

Передатчики охранных систем томагавк частично совместимы друг с другом. Полная взаимозаменяемость просматривается с моделями:

• TW 9000;
• TW 7000.

Также возможно подобрать аналоги других фирм. Однако перед покупкой следует выяснить совместимость частот и функциональности.

Меняем корпус брелка Томагавк 9010 своими руками

Замена корпуса пейджера требуется исключительно при износе или поломке элемента. При выполнении процедуры последовательность действий такая:

• подготовить новый корпус;
• открутить крышку батарейки и вынуть элемент питания;
• плоской отверткой или специальным щупом отщелкнуть клипсы крепления;
• выкрутить винты, удерживающие плату;
• отсоединить кнопки и экран.

Брелок Tomahawk 9010: отзывы

Мнение автолюбителей об устройстве.

Максим:

Купил и остался доволен. Порадовала подробная инструкция по эксплуатации, и четкие индикаторы.

Дмитрий:

Не могу разобраться, как убрать режим вибрации – брелок глючит постоянно. В остальном все устраивает.

Константин:

Смущают значки на брелке сигнализации Томагавк 9010 с автозапуском. Сильно мелкие изображения. Если бы пиктограммы на передатчике были побольше – было бы лучше.

Как разобрать брелок Томагавк 9010: видео

Новинки авто > Автосигнализации >

▷ Tomahawk TW-9010 Руководство, Автосигнализация Tomahawk TW-9010 Руководство по эксплуатации и эксплуатации (40 страниц)

• Домашний
• Бренды
• Томагавк
• Автосигнализация
• ТВ-9010
• Руководство по эксплуатации и эксплуатации

Сопроводительные данные:

Tomahawk TW-9010 Автосигнализация PDF Руководство по эксплуатации и эксплуатации (обновлено: 19 июля 2022 г., 08:11:38) , Престиж 128-8601, 980074 СЕРИЯ 11CX, PR1BTWZ, DD5, 446RLi Премиум.

Рекомендуемая документация для владельцев устройств TW-9010:

Транскрипция документа:

• TOMAHAWK TW-9010 3. Проводные соединения 6-контактная розетка дистанционного запуска 1. Черно-желтый провод – провод включения стартера (+12В). Это выходной сигнал +12В на пусковое реле. Подключается к проводу замка зажигания, где появляется +12В в положении ключа «Стартер». Этот сигнал предназначен для запуска двигателя. Подсоедините этот провод к блокировочному реле. …

  25

• TOMAHAWK TW-9010 При срабатывании датчика удара основной зоны (сильный удар) система включает режим тревоги на 25 сек. На ЖК-дисплее отобразится значок и прозвучит сигнал тревоги. При срабатывании любой другой зоны система включит режим тревоги на 30 сек. На ЖК-дисплее появится значок, соответствующий сработавшей зоне (см. стр. 3), и прозвучит сигнал тревоги. ВНИМАНИЕ! На рас…

  13

• TOMAHAWK TW-9010 17. Дистанционное открытие багажника Чтобы дистанционно открыть багажник, нажмите и удерживайте кнопку . Габаритные огни мигнут 3 раза, подтверждая открытие багажника. На ЖК-дисплее отобразится значок . ВНИМАНИЕ! Эта функция требует дополнительного подключения во время установки. 18. 2-й вспомогательный канал Для включения этой функции нажмите и удерживайте кнопку…

  12

• TOMAHAWK TW-9010 Отрицательное управление центральным замком Время управления 0,8 с Схема 6 Пневматический центральный замок (Audi, Mercedes) Время управления 3,6 с Схема 7 34
  …

  35

• Tomahawk TW-9010 TOMAHAWK TW-9010 28. Подготовка к дистанционному запуску автомобилей с механической коробкой передач Для обеспечения возможности дистанционного запуска автомобилей с механической коробкой передач рычаг переключения передач должен находиться в нейтральном положении. Перед остановкой двигателя автомобиля выполните следующие действия: 1. Включите ручной тормоз автомобиля (двигатель должен быть запущен) 2. Нажмите кнопку , на ЖК-дисплее появится значок , и…

  16

• TOMAHAWK TW-9010 6. Система автоматически выйдет из режима программирования брелока, если не получит сигналов от брелка в течение 6 сек. ВНИМАНИЕ! Все незапрограммированные безделушки будут стерты из памяти. 30. Режимы работы светодиодной индикации Система отображает свое состояние с помощью светодиодной индикации при выключенном зажигании автомобиля. Состояние системы Количество вспышек …

  17

• TOMAHAWK TW-9010 ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1. Основные принципы установки TOMAHAWK TW-9Автосигнализация 010 имеет классическую схему подключения. В первую очередь, перед установкой отключите систему питания автомобиля (отсоедините «–» клемму аккумуляторной батареи). При выборе мест для установки блоков охранной сигнализации руководствуйтесь следующими принципами: — Скрытность установки — Отсутствие тепла и мо…

  24

Больше запросов:

• Tomahawk TW-9010 Руководство пользователя

• Tomahawk TW-9010 Руководство пользователя

• Tomahawk TW-9010 Руководство в формате PDF

• Tomahawk TW-9010 Руководство пользователя

Рекомендуется для ознакомления и аналогичные инструкции:

• Gigabit Ethernet PCI-адаптер KG-502T, 1, kti-networks/gigabit-ethernet-pci-adapter-kg-502t. pdf

• Хлоя, 88 лет, faber/chloe.pdf

• Серия FD2x, 54, siqura/fd2x-series.pdf

• М 82, 128, свител/м-82.pdf

• GLS 300 A, 14, respirex/gls-300-a.pdf

• 50PF9631D, 3, philips/50pf9631d.pdf

• EV500, 24, everlast/ev500.pdf

• SU-B550S, 1, sony/su-b550s.pdf

• EUC 29391 W, 24, aeg-electrolux/euc-29391-w.pdf

Дополнительная информация:

Ссылки и инструменты

Популярные сейчас:

Категории (Типы продуктов Tomahawk):

• Помпа
• Сварочная система
• Игрушка
• инвертор
• Электроинструмент
• Портативный генератор
• Вело тренажер
• воздуходувка
• Фитнес-электроника
• Увидел
• Садово-парковое оборудование
• Распылитель краски
• Автомобильная сигнализация
• Двигатель
• Строительное оборудование
• Самолеты
• Вибротрамбовки и трамбовки
• Борьба с вредителями

Впечатления от эксплуатации, вопросы и ответы:

Автосигнализация «Томагавк 9010»: назначение, установка, инструкция

Линейка сигнализаций «Томагавк» одной из первых в бытовом сегменте обрела функцию дистанционного запуска двигателя. Появление новой опции состоялось более 10 лет назад, и понятно, что сегодня такой возможностью мало кого удивишь. В эпоху развития телематических систем бюджетный дуплексный модуль без инновационных дополнений может показаться устаревшим. Тем не менее, основные рабочие качества «Томагавк 9010» достойный внешний вид и современный охранный комплекс.

Системные функции

Весь набор функций можно разделить на две группы. В первую войдут основные возможности, имеющиеся практически во всех электронных автосигнализациях, а во вторую – дополнительные возможности, характерные для современных моделей. Что касается основных средств защиты, то в первую очередь следует отметить брелок «Томагавк 9010» с миниатюрным экраном, чтобы можно было программировать модуль и управлять функциями ключей. В распоряжении пользователя будет полный комплект защитных механизмов для окон, дверей и капота багажника. Все манипуляции с режимами охраны могут сопровождаться световыми и звуковыми сигналами, вибрацией и отправкой соответствующих сообщений.

Самое интересное, конечно, дополнительные опции, главной из которых в этом модуле является автозагрузка. С помощью этой функции можно заранее настроить автомобиль на прогрев двигателем. Система «Томагавк 9010» предлагает широкий набор настроек для управления автозапуском по времени, интервалам работы и удаленному управлению. Также среди вспомогательных функций можно выделить самодиагностику, получение информации с датчиков (температуры и удара), климат-контроль в салоне и защиту от ложных срабатываний.

Модификация «Томагавк TW 9010»

Серия 9010 имеет большой срок эксплуатации, и одним из первых поколений стал модуль TW, который получил базовый набор функций, а через несколько лет в связи с технологическим устареванием был заменен по пакету ТЗ. Но, как ни странно, в программном обеспечении по сравнению с модификацией почти одинаково. Один из ключевых показателей – дальность сигнала. В случае с TW это всего 800 м. может показаться старомодным подход к системе комплектации, где нет сирены, шильдика, датчиков наклона и вызова владельца. Но «Томагавк 9010” в этой версии включает в себя датчик температуры. Важно отметить, что отсутствие некоторых функциональных компонентов говорит о том, что модуль в принципе их не поддерживает — требуется дополнительная покупка. Недостаток устройства компенсирует широкий набор режимов постановки на охрану и расширенные. В частности, работают программы «Джек» и «Антихак».

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв. ..

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Модификация «Томагавк TZ 9010»

По большей части в этом исполнении сохранен весь набор полезных функций, а характеристики по отдельным параметрам были улучшены. Так, дальность в этой версии составляет не 800, а 1200 м, а количество контролируемых через брелок зон увеличено с 6 до 7. Что касается упаковки, то новая комплектация более привлекательна — в ней полный набор датчиков с кнопка вызова водителя, но и отсутствие надписей. Есть особенности в функционале рабочего плана. Модификация «Томагавк TZ 9».010» позволяет получать сигналы от тахометра и запускать реакцию системы регуляции артериального давления. В совокупности это дает возможность управлять двигателем дистанционно. Но зато версия TW позволяет управлять двигателем и по шуму в бортовой сети. В остальном считайте, что оба поколения серии построены на едином платформенном элементе и как минимум по качеству железа они соответствуют друг другу.

Установка основных компонентов

Контроллер (или блок управления) находится в салоне – оптимально, если для него есть место под приборной панелью. Фиксация производится профильными хомутами, скобами или другим крепежом в зависимости от конструкции автомобиля. Главное – устранить влияние вибрации, тем самым снизив вероятность повреждения системного блока «Томагавк 9010». Инструкция по размещению ВЧ-антенны отмечает, что ее следует устанавливать как можно выше, но минимизируя помехи. Установка осуществляется в различными способами, в зависимости от выбранной точки.Ограничение по выбору места для этого компонента связано с исключением контактов с электропроводкой и металлическими поверхностями.

Механическую защиту обеспечат триггеры багажника и капота. Чтобы сигнализация «Томагавк 9010» стабильно обеспечивала управление этими устройствами, их следует размещать в закрытых и защищенных от влаги помещениях. В противном случае останется риск заклинивания механизмов. Также датчики располагаются в защищенных местах, но так, чтобы они имели доступ к целевой области – отслеживать состояние оконного стекла или температуру. Крепление извещателя производится с помощью шурупов или склеивания.

Connect

При внедрении охранной сигнализации в электрическую инфраструктуру автомобиля потребуется использование нескольких проводов. Итак, для подключения к пускателю применяется черно-желтый кабель на 12 В с сигнальным релейным оборудованием. Вспомогательное оборудование для системы «Томагавк 9010» вводится в сеть по проводу синего цвета – это звено обеспечит выходной сигнал К 12 вольт с АСС зажигания. Энергосистемы отреагируют соответствующим образом, силовой провод – тонкий контур красного цвета. Он должен быть подключен к аккумуляторному блоку через предохранитель.

Комплектный и толстый красный провод. С ним отдельно предусмотрена цепь питания, поддерживающая функцию дистанционного запуска. Независимо от назначения провода, все электрические цепи сигнализации «Томагавк 9010» должны иметь надежную изоляцию. Желательно, чтобы прокладка кабельных линий осуществлялась в местах, не подверженных воздействию тепла и электромагнитных излучений местного оборудования.

Инструкция по настройке датчиков

Для температуры извещателя устанавливаются пороги, при которых он будет посылать сигналы на брелок или автоматически регулировать работу автозапуска – это зависит от ранее установленной программы. Отдельно настраиваемый и датчик удара, включенный в новые версии «Томагавк 9».010”. В инструкции указано, что чувствительность прибора необходимо отрегулировать по результатам проверки его работы. Для этого требуются легкие постукивания по корпусу, чтобы он зазвонил. Удары должны следовать последовательно и давать значительный импульс. Таким образом, существует баланс в уровне чувствительности – порог не должен быть слишком низким, а высокие пределы нежелательны, так как будет вероятность игнорирования действий злоумышленника.

Руководство

Большинство действий будет выполняться с помощью брелка. Через поставленные перед ним задачи пользователь может поставить автомобиль на охрану, вывести его из этого режима, подключить защитные средства и т. д. Отдельно можно настроить сопутствующую реакцию — те же визуальные эффекты, сообщения и гудки из модуля «Томагавк». 9010”. Автозапуск можно запрограммировать через системный блок или управлять им дистанционно. С помощью брелка можно задать параметры работы запуска двигателя в текущем режиме или в определенное время.

Вывод

Для своего времени модель стала практически образцово-показательной автосигнализацией. И дело даже не в автозапуске, а в элементарном качестве исполнения электрической начинки и конструкции. Однако функциональность по-прежнему заслуживает высоких оценок. Передатчик, который соединяет брелок «Томагавк 9010» и центральный контроллер, отличающийся стабильной и надежной передачей сигнала. И этот показатель является одним из ключевых качественных свойств современных модулей. Также стоит отметить, что линейка продолжается в виде более совершенных и функциональных модификаций.

БЫТЬ: https://www.tostpost.com/be/a-tamab-l/38617-a-tas-gnal-zacy-tamaga-k-9010-funkcy-stano-ka-nstrukcy.html

Германия: https://www.tostpost.com/de/autos/38385-alarmanlage-tomahawk-9010-features-installation-anleitung.html

ES: https://www.tostpost.com/es/coches/38020-el-autosistema-de-alarma-tomahawk-9010-funciones-instalaci-n-instrucci.html

КК: https://www.tostpost.com/kk/avtomobil-der/38921-avtosignalizaciya-tomagavk-9010-funkciyalary-ornatu-n-s-aular.html

PL: https://www.tostpost.com/pl/samochody/40522-alarm-samochodowy-tomahawk-9010-funkcje-ustawienia-instrukcje.html

ПТ: https://www.tostpost.
