Тахогенератор двигателя в стиральной машине



Тахогенера́тор (от др.-греч. τάχος — «быстрый», «скорость» и лат. generator «производитель») — небольшое измерительное устройство с магнитным ротором и катушкой закреплённой на задней части вала двигателя, которое генерирует переменное напряжение различной амплитуды и частоты в зависимости от скорости вращения вала. Иными словами тахогенератор выступает в роли датчика обратной связи между двигателем и электронным блоком управления.

Благодаря такой взаимосвязи поддерживается стабильная скорость вращения двигателя при различных нагрузках.
Вопрос электрического сопротивления катушки тахогенератора стиральной машины возникает часто, когда начинается проверка работоспособности двигателя. В стиральных машинах применяется синхронный тахогенератор переменного тока, то есть при увеличении скорости вращения ротора пропорционально увеличивается и амплитуда сигнала. В рамках данной статьи не будем подробно рассматривать принцип работы таходатчика, формы сигналов и как это всё работает.

1. Признаки неисправности

Основные признаки неисправного таходатчика и возможные причины взятые из практики:





Проявление неисправностиПояснениеВозможные причины
В самом начале программы, с небольшим интервалом, двигатель 3 раза выходит на высокие оборотыНе поступает сигнал с таходатчика, поэтому трижды идёт максимальная подача напряжения на обмотку двигателя с блока управления. Далее, обычно появляется код неисправности.

Например: Ariston, Indesit — F02

Electrolux, AEG, Zanussi — E52

Bosch, Siemens — F21

Но эти коды неисправности могут возникать ещё из-за изношенных щёток электродвигателя.

  • Обрыв обмотки катушки датчика
  • Обрыв проводки от датчика до эл. модуля
  • Открутился ротор или катушка таходатчика
В какой-то определённый момент, на любом этапе стирки двигатель трижды выходит на максимальные оборотыВсё как и в случае выше. С той лишь разницей, что пропадает сигнал с тахогенератора при нагревании электродвигателя и катушки тахогенератора. После остывания, всё опять начинает работать, но до определённого момента.

  • Пропадает контакт в катушке таходатчика при нагревании
  • Отходит контакт проводки при вибрации
  • Плохо закреплена катушка тахогенератора
Рывки и нестабильное вращение или не выходит на отжимИдёт нестабильный сигнал с таходатчика. Часто не выходит на отжим стиральная машина Beko из-за расколотого магнита ротора и формируется неправильный электрический импульс. В стиральных машина LG с прямым приводом это вызвано неисправностью датчика Холла.

  • Трещина, раскол магнитного ротора
  • Плохо закреплена катушка тахо
  • Неисправен датчик Холла (в стиральных машинах с прямым приводом)

2. Как проверить тахогенератор

Проверить тахогенератор можно несколькими способами. Приведённые ниже методы являются самыми простыми, но не всегда говорят о 100% исправности тестируемой детали.
Для этого нам понадобится мультиметр с электронным табло или со стрелкой.

  1. Ставим мультиметр в режим прозвонки. К выводам тахогенератора на колодке двигателя подсоединяем щупы прибора. Рукой начинаем вращать ротор двигателя в любом направлении. В момент вращения электронный прибор должен издавать прерывистый звуковой сигнал, а у прибора со стрелкой будет наблюдаться колебание стрелки. Если так, значит всё в порядке.
  2. Ставим мультиметр в режим измерения переменного напряжения (в пределах до 5 Вольт). К выводам тахогенератора на колодке двигателя подсоединяем щупы прибора. Рукой начинаем вращать ротор двигателя в любом направлении. В момент вращения можно наблюдать хоть какую-то генерацию напряжения, может составлять от 0,5 до 2 Вольт. Если так, значит всё в порядке. В реальном режиме работы двигателя, при максимальных оборотах может генерироваться переменное напряжение до 60 — 70 Вольт.
  3. Измерение сопротивления катушки. У каждого тахогенератора и типа двигателя оно может варьироваться от 15 до 500 Ом. Примерная таблица значений для каждого типа двигателей и тахогенераторов приведена в пункте №3 данной статьи.
  4. Измерение электрического сопротивления на выводах датчика Холла тоже показано на рисунке ниже. Значения указаны примерно и могут немного отклоняться в меньшую или большую сторону. Но если эти показатели в норме, то это не говорит об исправности самих элементов Холла.


3. Таблица размеров и сопротивлений тахогенераторов


Существует большое количество модификаций двигателей среди одного и того же производителя и систематизировать данные в одной таблице нереально. Ниже представлена общая информация, которая может служит только ориентиром для определения параметров тахогенератора.

На заметку!
Как показывает практика и это точно проверено, сопротивление катушки тахогенератора не играет столь важную роль. Главное, чтобы подходили габариты и крепление катушки.









Марка двигателяФото двигателяГабариты катушки (мм)
диаметр внешн., внутр. и толщина
Сопротивление катушки
CESET, Indesco40x27x1264 — 115 Ом
Welling50x21x15

внутренний диаметр катушки может отличаться

около 40 Ом (для СМ Samsung)

65 — 95 Ом (для СМ Ariston, Indesit)

Sole, ACC

37x22x14

39x22x14


115 — 135 Ом (красный провод)

170 — 196 Ом (жёлтый провод)

450 — 500 Ом (белый провод)

FHP, Nidec, Arcelik31x20x13

55 — 95 Ом (Arcekik, Beko)

125 — 150 Ом (FHP)

210 — 250 Ом (в двигателях посудомойки Electrolux)

Bosch, SiemensУстановлен в задней крышке и заклёпан15 — 22 Ом
Selniнет данныхоколо 85 Ом
LG Direct Drive Сопротивление на выводах:

(1 — 2) Vcc — GND = 2 Ком

(2 — 4) GND — Sa = 10 Ком

(2 — 5) GND — Sb = 10 Ком

Успехов в ремонте!

Статья подготовлена интернет-магазином A-qualux. ru

Тахогенератор двигателя стиральной машины: ремонт и замена

Стиральная машина является незаменимым устройством в домашнем хозяйстве. Нынешнее поколение молодых хозяек не знает, как сложно стирать вещи вручную. Сотни тысяч женщин по всему миру ежедневно используют стиральный агрегат, не задумываясь о конструктивных особенностях устройства. Но для понимания особенностей работы стиральных машин рекомендуется ознакомиться с внутренними механизмами. К примеру, одним из главных элементов стиральной машины является тахогенератор.

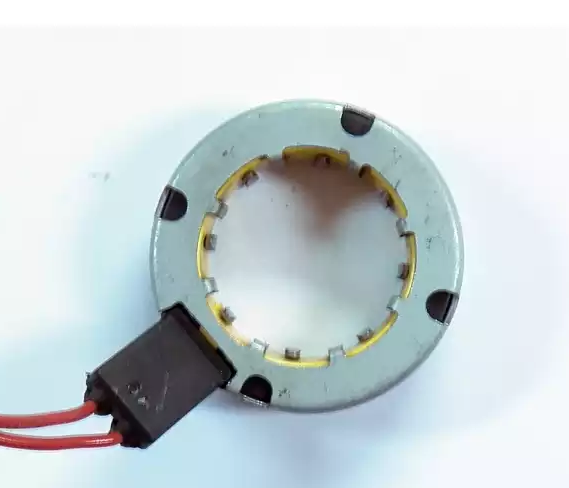

Тахогенератор в стиральной машине

О принципе работы

Тахогенератор или таходатчик предназначен для измерения скорости, с которой вращается двигатель. Полученные данные передаются в электронный механизм управления, где обрабатываются и используются для дальнейшей работы устройства. Конструкция датчика – кольцо из прочного металла, к которому подсоединены два провода. Кольцо подключается к валу электромотора, который вращается и подает напряжение на таходатчик.

Где находится тахогенератор

О неисправностях

Зная, что таходатчик располагается на двигателе стиральной машины не сложно догадаться о поломке данного элемента по характерным признакам.

К самым ярким признакам следует отнести:

  • Значительные изменения в скорости обращения загрузочного бака.
  • В момент отжима белья скорость работы механизма снижается.
  • В период стирки скорость вращения белья в баке выше, чем обычно.
  • После завершения рабочего цикла белье остаётся мокрым, плохо выжатым.

Если присутствует один или несколько признаков необходимо удостовериться в неисправности таходатчика и мотора.

Ремонт тахогенератора

Как проверить?

Чтобы проверить тахогенератор стирального устройства Атлант, Индезит, LG, Candy необходимо демонтировать заднюю стенку агрегата. Добравшись до мотора, находим тахогенератор и откручиваем крепежные болты. Отсоединяем провода, идущие от двигателя к датчику. На данном этапе следует осуществить измерения сопротивления. Осуществляют данную процедуру с помощью мультиметра. Нормальные показатели сопротивления тахогенератора любой стиральной машины должны находиться в пределах 60 Ом.

Также измеряем напряжение в данном элементе. В ходе снятия замеров датчик прокручивают вручную, чтобы убедиться в естественном повышении напряжения. Тем выше скорость вращения, тем больше показатели напряжения. Если на данном этапе не были выявлены отклонения, следует искать причину неисправности далее.

Тахогенератор

Нередко тахогенератор двигателя стиральной машины Индезит, Атлант, Candy, LG перестает нормально функционировать из-за ослабления крепежей. Важно убедиться в надежной фиксации каждого болтика. При необходимости подтянуть их либо заменить новыми крепежными элементами.

О замене

Замена тахогенератора в стиральном устройстве осуществляется следующим образом:

  • Отсоединить провода от разъема.
  • Снять верхнюю крышку тахогенератора, которая закрепляется при помощи защелки.
  • Открутить крепежные элементы, на которых установлен датчик.
  • Демонтируем сломанную запчасть и устанавливаем новую.

Вызов мастера

Советы специалистов

Чтобы избежать ремонта тахогенератора стиральной машины рекомендуется установить надежный элемент, называемый датчик Холла. Он монтируется на двигатель устройства и отличается высокой производительностью. Многие ведущие бренды изначально оснащают стиральные машины нового поколения этим прибором.

Не всегда замедленная работа загрузочного барабана говорит о поломке тахогенератора стиральной машины Атлант. Прежде чем осуществлять замену этой детали нужно проверить работоспособность кнопок. Банальное западание кнопки запуска отжима может привести к уменьшению оборотов барабана на стадии стирки и отжима.

LG F-10B8ND

Кроме неполадок тахогенератора к замедлению оборотов может привести перегруз барабана. Нередко хозяйки не соблюдают рекомендованные производителем параметры использования стиральной машиной. Если загрузить в барабан белья больше, чем это предусмотрено конструктивными особенностями агрегата, это приведет к неправильной работе техники на всех этапах.

Заключение

При возникновении необходимости замены тахогенератора рекомендуется изучить несложный инструктаж от мастеров. Перед заменой требуется тщательная проверка детали на работоспособность. Убедившись в поломке нужно приобрести аналогичную деталь, и согласно пошаговой инструкции, осуществить замену. Однако пользователи должны помнить, что к неполадкам со скоростью вращения барабана может привести западение кнопок на панели управления и перегруз агрегата вещами.

Тахогенератор стиральной машины (тахометр, датчик Холла)

Тахометр, он же тахогенератор, нужен для того, чтобы учитывать количество оборотов. Кроме того, он измеряет генерируемое напряжение. Это очень важные показатели, которые необходимо правильно учитывать. Контроль за этими параметрами позволяет поддерживать исправность машины, корректно выполнять все режимы и программы. А кроме того, помогает уберечь стиральную машину от многих неисправностей.

При выходе из строя тахометра происходит неконтролируемое вращение барабана. То есть количество оборотов может отличаться от необходимого. Это видно, когда машинку тревожат в режиме отжима выстиранных вещей.

Барабан может включаться по необходимости для выполнения этого режима. Когда стиральная машина работает, ротор вращается. И появляется переменное напряжение. Данные об этом поступают в модуль управления. Он анализирует полученную информацию и принимает решение об ускорении или замедлении скорости вращения барабана. Если скорость вращения совпадает с необходимой, то он может оставить ее как есть. Таким образом, машина контролируется во время выполнения всех заданных программ.

Некоторые современные марки стиральных машин, отличающиеся высоким качеством и надежностью, вместо тахометра используют датчики Холла. Они установлены в электродвигателе.

Обычно такие устройства используют следующие производители:

  • Siemens (Сименс),
  • Бош
  • и другие.

Этот предмет имеет довольно скромные размеры. При установке фиксируется на неподвижной части электродвигателя. Его работа заключается в наблюдении за магнитным полем, возникающим при вращении. Этот датчик имеет три специальных вывода. Они предоставляют необходимые данные для контроля количества оборотов в электронном модуле управления стиральной машины. В соответствии с этими данными модуль решает вопрос о необходимости добавить или уменьшить скорость барабана.

Если вы решили, что сломался тахометр, то не торопитесь с дальнейшими действиями.

Для начала рассмотрим другие возможные причины появившейся неисправности:

  1. В первую очередь обратите внимание на ключ, который включает стирку. Есть вероятность, что он зажат. И именно это вызвало эту проблему.
  2. Проверить герметичность тахогенератора. Во время работы стиральная машина вибрирует. Эти колебания могли со временем ослабить его крепление.
  3. Проверить контакты тестером (мультиметром). В неактивном состоянии нормальное сопротивление близко к 70 Ом. Если сопротивление меняется при вращении вала двигателя, то наш датчик должен быть исправен.
  4. Еще одной причиной может быть отсутствие заземления. Если некоторое количество заряда от приводного ремня попадает на шкив двигателя, то работа последнего может стать очень нестабильной.

Проверить данные о повреждениях. Если вся причина в них, то при их устранении стиральная машина будет работать нормально. Если после устранения этих неисправностей проблема осталась, то неисправен либо электронный модуль управления, либо тахогенератор.

Ни в коем случае не рекомендуем менять деталь своими руками. Советуем доверить эту работу специалистам. Если вы уверены в своих силах и обладаете необходимыми навыками, то все работы по замене тахометра или модуля вы сможете выполнить самостоятельно.

Где находится тахометр в стиральной машине

При обнаружении «симптомов» неисправности тахогенератора автомата необходимо срочно проверить элемент. Для диагностики датчика нужно понять, в какой части стиралки его искать и как он выглядит. Разберемся, где находится тахометр, в чем суть его работы, что это за деталь.

В двигатель пишущей машинки

Понять, какой тип двигателя установлен в вашей стиральной машине, несложно. Если при снятии задней стенки корпуса агрегата вы увидите фрикционное колесо (шкив), на котором натянут приводной ремень, значит машина оснащена коллекторным двигателем. Если осмотрев заднюю часть устройства вы не обнаружите ни шкива, ни приводного ремня, то ваш автомат имеет инверторный двигатель. Владельцам стиральной машины с коллекторным двигателем нужно искать датчик Холла непосредственно на валу двигателя.

Тахометр располагается либо непосредственно на валу, либо очень близко к нему. Его расположение будет зависеть от модели стиральной машины, типа датчика и конструкции в целом. Внимательно осмотрите вал и участки вокруг него. Элемент, соединяющий соединяющие его провода, непременно направлен на элемент. Благодаря кабелям, подключенным к тахогенератору через чип, можно точно определить нужную деталь.

В пишущей машинке с инверторным двигателем

Где находится датчик Холла в стиральной машине этого типа? Он расположен внутри электродвигателя. Однако такое расположение не помешает вам свободно подходить к стихии. Последовательность действий будет следующей:

  • снять заднюю стенку корпуса агрегата, открутив удерживающие ее болты. На некоторых моделях стиральных машин этому может мешать верхняя крышка, в таком случае ее придется снять;
  • Осмотрите крышку двигателя инвертора. Расположен на поперечной задней стенке барабана;
  • ослабьте стопорную центральную гайку и осторожно снимите кожух двигателя.

Сняв крышку, вы увидите тахометр. Как только расположение этой детали определено, можно переходить к диагностическим мероприятиям.

Как проверить этот пункт?

Для диагностики тахогенератора не обязательно снимать элемент с места посадки. Однако двигатель стиральной машины придется вынуть из корпуса. Первым делом нужно отсоединить проводку, ведущую к нему, затем выбросить приводной ремень и открутить все болты, удерживающие двигатель. После этого электродвигатель снимается с агрегата.

Для проверки датчика Холла вам понадобится специальный прибор — мультиметр. Провода тахогенератора необходимо отсоединить от разъёма, после — рассчитать сопротивление на них. Переведите тестер в режим измерения сопротивления, присоедините щупы к контактам датчика. Работающий тахогенератор даст значение сопротивления около 60 Ом.

Чтобы понять, что тахометр проводит ток при работающем двигателе, установите мультиметр в режим определения напряжения. Аккуратно прокрутите двигатель рукой, при этом замерив напряжение на клеммах тахогенератора, оно должно увеличиться. При работающем двигателе напряжение должно быть около 0,2 В.

Если диагностика мультиметром не выявила дефектов в работе элемента, проверьте, хорошо ли затянут болт крепления датчика. Если крепежный болт ослаблен, деталь может «подклинить». Если болт затянут не полностью, затяните его.

Иногда дело может быть в отошедших от элемента контактах. Внимательно проверьте все провода, питающие датчик Холла, убедитесь в правильности их подключения.

В случае, когда тахогенератор не прошел проверку тестером и доказал свою неработоспособность, его придется заменить. Поломка датчика Холла чаще всего происходит из-за перегрузки стиральной машины. Поэтому, чтобы продлить срок службы детали, строго контролируйте массу загружаемого в барабан белья.

Как доставить новую деталь?

Для замены тахометра стиральной машины вам придется снять его с посадочного места. Для начала отсоедините разъемы детали. Их можно свободно снимать, а можно немного фиксировать в общем блоке. Во втором случае необходимо осторожно вытащить разъемы с помощью тонкой отвертки.

Затем следует отстегнуть крышку тахогенератора, которая обычно просто защелкивается. В некоторых моделях крышка стиралки может крепиться несколькими болтами, которые придется открутить. После снятия крышки необходимо открутить болты крепления самого датчика Холла и снять его.

Новый тахогенератор устанавливается на то же место в обратном порядке. Важно правильно подключить провода, питающие деталь. Чтобы не запутаться со схемой подключения, перед разборкой желательно сфотографировать первоначальное соединение контактов и затем воссоздать то, что запечатлено на снимке.

Как работает датчик?

Важно понимать, какую роль играет тахогенератор в системе стиральной машины. Датчик выполнен в виде кольца, на котором есть провода. Когда мотор в тахе, из-за магнитного поля появляется напряжение. Номинальное значение генерируемого напряжения напрямую связано со скоростью двигателя — чем быстрее двигатель крутится, тем сильнее напряжение, которое появляется в кольце.

Тахогенератор позволяет точно определить скорость вращения электродвигателя стиральной машины.

Именно для контроля скорости двигателя и предназначен датчик Холла.
