Перевод единиц Ёмкости электрической, электрической емкости, маркировка конденсаторов — таблица + Таблица перевода величин емкостей и обозначений конденсаторов








Перевести из:

Перевести в:

ФабФФ до 1948 г.μФ статФ

1 Ф = фарада = F = farad (единица СИ) это:

1,0

1. 0x10-9

1.000495

1.0×106

8.987584×1011

1 абФ = Абфарад = Abfarad = единица СГСМ = EM unit это:

1.0×109

1,0

1.000495×109

1.0×1015

8.987584×1020

1Ф до 1948 г. = «farad international»:

0.999505

9.995052×10-10

1,0

9.995052×105

8.9831369×1011

1 микрофарад = μФ = μF:

1. 0x10-6

1.0×10-15

1.000495×10-6

1,0

8.987584×105

1 Статфарад = статФ = Statfarad = единица СГСЭ = ES unit это:

1.112646×10-12

1.112646×10-21

1.131968×10-12

1.112646×10-6

1,0

  • Приставки: мили-, микро-, нано-, пико- — таблица тут
  • Формулы емкости конденсатора.


Таблица перевода емкостей и обозначений конденсаторов



















































































































Таблица емкостей и обозначений конденсаторов
μF

микрофарады
nF

нанофарады
pF

пикофарады
Code /

Код трех-цифровой

1μF

1000nF

1000000pF

105

0. 82μF

820nF

820000pF

824

0.8μF

800nF

800000pF

804

0.7μF

700nF

700000pF

704

0.68μF

680nF

680000pF

624

0.6μF

600nF

600000pF

604

0.56μF

560nF

560000pF

564

0. 5μF

500nF

500000pF

504

0.47μF

470nF

470000pF

474

0.4μF

400nF

400000pF

404

0.39μF

390nF

390000pF

394

0.33μF

330nF

330000pF

334

0.3μF

300nF

300000pF

304

0. 27μF

270nF

270000pF

274

0.25μF

250nF

250000pF

254

0.22μF

220nF

220000pF

224

0.2μF

200nF

200000pF

204

0.18μF

180nF

180000pF

184

0.15μF

150nF

150000pF

154

0. 12μF

120nF

120000pF

124

0.1μF

100nF

100000pF

104

0.082μF

82nF

82000pF

823

0.08μF

80nF

80000pF

803

0.07μF

70nF

70000pF

703

0.068μF

68nF

68000pF

683

0. 06μF

60nF

60000pF

603

0.056μF

56nF

56000pF

563

0.05μF

50nF

50000pF

503

0.047μF

47nF

47000pF

473

μF

микрофарады
nF

нанофарады
pF

пикофарады
Code /

Код трех-цифровой

0. 04μF

40nF

40000pF

403

0.039μF

39nF

39000pF

393

0.033μF

33nF

33000pF

333

0.03μF

30nF

30000pF

303

0.027μF

27nF

27000pF

273

0.025μF

25nF

25000pF

253

0. 022μF

22nF

22000pF

223

0.02μF

20nF

20000pF

203

0.018μF

18nF

18000pF

183

0.015μF

15nF

15000pF

153

0.012μF

12nF

12000pF

123

0.01μF

10nF

10000pF

103

0. 0082μF

8.2nF

8200pF

822

0.008μF

8nF

8000pF

802

0.007μF

7nF

7000pF

702

0.0068μF

6.8nF

6800pF

682

0.006μF

6nF

6000pF

602

0.0056μF

5.6nF

5600pF

562

0. 005μF

5nF

5000pF

502

0.0047μF

4.7nF

4700pF

472

0.004μF

4nF

4000pF

402

0.0039μF

3.9nF

3900pF

392

0.0033μF

3.3nF

3300pF

332

0.003μF

3nF

3000pF

302

0. 0027μF

2.7nF

2700pF

272

0.0025μF

2.5nF

2500pF

252

0.0022μF

2.2nF

2200pF

222

0.002μF

2nF

2000pF

202

0.0018μF

1.8nF

1800pF

182

μF

микрофарады
nF

нанофарады
pF

пикофарады
Code /

Код трех-цифровой

0. 0015μF

1.5nF

1500pF

152

0.0012μF

1.2nF

1200pF

122

0.001μF

1nF

1000pF

102

0.00082μF

0.82nF

820pF

821

0.0008μF

0.8nF

800pF

801

0.0007μF

0.7nF

700pF

701

0. 00068μF

0.68nF

680pF

681

0.0006μF

0.6nF

600pF

621

0.00056μF

0.56nF

560pF

561

0.0005μF

0.5nF

500pF

52

0.00047μF

0.47nF

470pF

471

0.0004μF

0.4nF

400pF

401

0. 00039μF

0.39nF

390pF

391

0.00033μF

0.33nF

330pF

331

0.0003μF

0.3nF

300pF

301

0.00027μF

0.27nF

270pF

271

0.00025μF

0.25nF

250pF

251

0.00022μF

0. 22nF

220pF

221

0.0002μF

0.2nF

200pF

201

0.00018μF

0.18nF

180pF

181

0.00015μF

0.15nF

150pF

151

0.00012μF

0.12nF

120pF

121

0.0001μF

0.1nF

100pF

101

0. 000082μF

0.082nF

82pF

820

0.00008μF

0.08nF

80pF

800

0.00007μF

0.07nF

70pF

700

μF

микрофарады
nF

нанофарады
pF

пикофарады
Code /

Код трех-цифровой

0.000068μF

0.068nF

68pF

680

0. 00006μF

0.06nF

60pF

600

0.000056μF

0.056nF

56pF

560

0.00005μF

0.05nF

50pF

500

0.000047μF

0.047nF

47pF

470

0.00004μF

0.04nF

40pF

400

0.000039μF

0. 039nF

39pF

390

0.000033μF

0.033nF

33pF

330

0.00003μF

0.03nF

30pF

300

0.000027μF

0.027nF

27pF

270

0.000025μF

0.025nF

25pF

250

0.000022μF

0.022nF

22pF

220

0. 00002μF

0.02nF

20pF

200

0.000018μF

0.018nF

18pF

180

0.000015μF

0.015nF

15pF

150

0.000012μF

0.012nF

12pF

120

0.00001μF

0.01nF

10pF

100

0.000008μF

0. 008nF

8pF

080

0.000007μF

0.007nF

7pF

070

0.000006μF

0.006nF

6pF

060

0.000005μF

0.005nF

5pF

050

0.000004μF

0.004nF

4pF

040

0.000003μF

0.003nF

3pF

030

0. 000002μF

0.002nF

2pF

020

0.000001μF

0.001nF

1pF

010

μF

микрофарады
nF

нанофарады
pF

пикофарады
Code /

Код трех-цифровой



Поиск в инженерном справочнике DPVA. Введите свой запрос:

Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела:


Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.

Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса.
Free xml sitemap generator

Таблица конденсаторов по емкости. Таблица определения емкости конденсаторов

Что такое конденсатор?

Прибор, который накапливает электроэнергию в виде электрических зарядов, называется конденсатором.

Количество электричества или электрический заряд в физике измеряют в кулонах (Кл). Электрическую ёмкость считают в фарадах (Ф).

Уединенный проводник электроёмкостью в 1 фараду — металлический шар с радиусом, равным 13 радиусам Солнца. Поэтому конденсатор включает в себя минимум 2 проводника, которые разделяет диэлектрик. В простых конструкциях прибора — бумага.

Работа конденсатора в цепи постоянного тока осуществляется при включении и выключении питания.Только в переходные моменты меняется потенциал на обкладках.

Конденсатор в цепи переменного тока перезаряжается с частотой, равной частоте напряжения источника питания. В результате непрерывных зарядов и разрядов ток проходит через элемент. Выше частота — быстрее перезаряжается прибор.

Сопротивление цепи с конденсатором зависит от частоты тока. При нулевой частоте постоянного тока величина сопротивления стремится к бесконечности. С увеличением частоты переменного тока сопротивление уменьшается.

Принцип работы конденсаторов

При подсоединении цепи к источнику электрического тока через конденсатор начинает течь электрический ток. В начале прохождения тока через конденсатор его сила имеет максимальное значение, а напряжение – минимальное. По мере накопления устройством заряда сила тока падает до полного исчезновения, а напряжение увеличивается.

В процессе накопления заряда электроны скапливаются на одной пластинке, а положительные ионы – на другой. Между пластинами заряд не перетекает из-за присутствия диэлектрика. Так устройство накапливает заряд. Это явление называется накоплением электрических зарядов, а конденсатор –накопителем электрического поля.

Виды конденсаторов

Емкостные элементы классифицируют по типу диэлектрика, применяемого в конструкции.

Характеристики и свойства

К параметрам конденсатора, которые используют для создания и ремонта электронных устройств, относят:

  1. Ёмкость — С. Определяет количество заряда, которое удерживает прибор. На корпусе указывается значение номинальной ёмкости. Для создания требуемых значений элементы включают в цепь параллельно или последовательно. Эксплуатационные величины не совпадают с расчетными.
  2. Резонансная частота — fр. Если частота тока больше резонансной, то проявляются индуктивные свойства элемента. Это затрудняет работу. Чтобы обеспечить расчетную мощность в цепи, конденсатор разумно использовать на частотах меньше резонансных значений.
  3. Номинальное напряжение — Uн. Для предупреждения пробоя элемента рабочее напряжение устанавливают меньше номинального. Параметр указывается на корпусе конденсатора.
  4. Полярность. При неверном подключении произойдет пробой и выход из строя.
  5. Электрическое сопротивление изоляции — Rd. Определяет ток утечки прибора. В устройствах детали располагаются близко друг к другу. При высоком токе утечки возможны паразитные связи в цепях. Это приводит к неисправностям. Ток утечки ухудшает емкостные свойства элемента.
  6. Температурный коэффициент — TKE. Значение определяет, как ёмкость прибора меняется при колебаниях температуры среды. Параметр используют, когда разрабатывают устройства для эксплуатации в тяжелых климатических условиях.
  7. Паразитный пьезоэффект. Некоторые типы конденсаторов при деформации создают шумы в устройствах.

Физические величины, используемые в маркировке емкости керамических конденсаторов

Для определения величины емкости в международной системе единиц (СИ) используется Фарад (Ф, F). Для стандартной электрической схемы это слишком большая величина, поэтому в маркировке бытовых конденсаторов используются более мелкие единицы.

Таблица единиц емкости, применяемых для бытовых керамических конденсаторов

Наименование единицыВарианты обозначенийСтепень по отношению к Фараду
МикрофарадMicrofaradмкФ, µF, uF, mF10-6F
НанофарадNanofaradнФ, nF10-9F
ПикофарадPicofaradпФ, pF, mmF, uuF10-12F

Редко применяется внемаркировочная единица миллифарад – 1 мФ (10-3Ф).

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

  • 1 миллифарад равен 10-3 фарад и обозначается 1мФ или 1mF.
  • 1 микрофарад равен 10-6 фарад и обозначается 1мкФ или 1F.
  • 1 нанофарад равен 10-9 фарад и обозначается 1нФ или 1nF.
  • 1 пикофарад равен 10-12 фарад и обозначается 1пФ или 1pF.

Читайте также:  Что такое выпрямитель напряжения и для чего нужен: типовые схемы выпрямителей

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

Способы маркировки емкости конденсатора

На деталях советского производства, чаще всего имеющих довольно большую площадь поверхности, наносились числовые значения емкости, ее единица измерения и номинальное напряжение в вольтах. Например, 23 пФ, то есть 23 пикофарада.

Расшифровка маркировки обозначений современных керамических конденсаторов отечественного и зарубежного производства – мероприятие более сложное.

Немного о параметрах

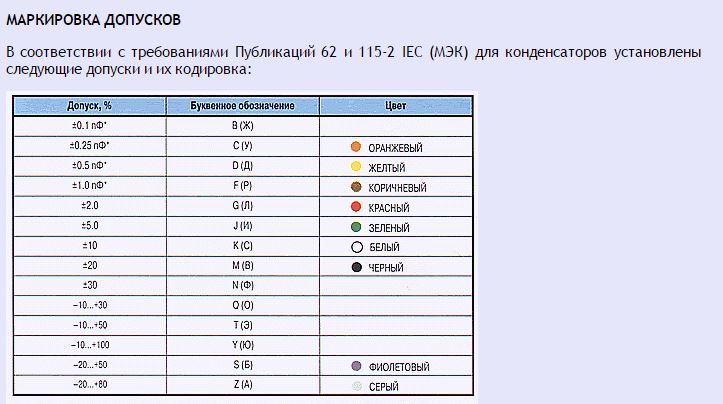

Про два последних параметра (мощность и допуск) стоит сказать пару слов. Допуск в характеристиках конденсаторов — это допустимое/возможное отклонение ёмкости от указанного номинала. Есть виды с малым допуском — в несколько процентов, есть с больши́м — до 20%. Заменить конденсатор с малым допуском на аналог по ёмкости и напряжению, но более высоким допуском можно далеко не всегда. Такое допустимо только в бытовой технике. И то, только там, где величина заряда не слишком критична. Но лучше искать замену с аналогичным допуском.

Кодировка допустимого отклонения емкостиДопуск %
E0.005
L0.01
P0.002
W0.005
B0.1
C0.25
D0.5
F1
G2
H2.5
J5
K10
M20
N30
Q-10 … +30
T-10…+50
S-20…+50
Z-20…+80

Часто бывает так, что периодически «вылетает» конденсатор на одном и том же месте. По нашей логике хочется заменить его на элемент с больши́м напряжением. Но здесь может быть 2 варианта. Во-первых: в цепи имеют место скачки напряжения превышающие номинальное напряжение детали. Во-вторых, не учтена реактивная мощность конденсатора, если он работает в высокочастотных цепях.

По большей части параметр мощности не указывают и найти его можно в спецификации на деталь. Им обычно пользуются узкие специалисты.

Ещё может быть указан температурный коэффициент — ТКЕ, но он ставится далеко не во всех случаях. Он отображает изменение ёмкости в зависимости от температуры элемента. Обычно проставляется, если есть значительная зависимость. Если изменения незначительны, их просто опускают. Многие параметры легко узнавать имея тестер радиоэлементов.

Зачем нужна маркировка?

Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

  • данные о ёмкости конденсатора – главной характеристике элемента;
  • сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
  • данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
  • процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
  • дату выпуска.

Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

Краткая таблица цифровой кодировки неполярных керамических конденсаторов

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

КодЕмкость [пФ]Емкость [нФ]Емкость [мкФ]
1091,00,0010,000001
1591,50,00150,000001
2292,20,00220,000001
3393,30,00330,000001
4794,70,00470,000001
6896,80,00680,000001
100*100,010,00001
150150,0150,000015
220220,0220,000022
330330,0330,000033
470470,0470,000047
680680,0680,000068
1011000,10,0001
1511500,150,00015
2212200,220,00022
3313300,330,00033
4714700,470,00047
6816800,680,00068
10210001,00,001
15215001,50,0015
22222002,20,0022
33233003,30,0033
47247004,70,0047
68268006,80,0068
10310000100,01
15315000150,015
22322000220,022
33333000330,033
47347000470,047
68368000680,068
1041000001000,1
1541500001500,15
2242200002200,22
3343300003300,33
4744700004700,47
6846800006800,68
105100000010001,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

КодЕмкость[пФ]Емкость[нФ]Емкость[мкФ]
16221620016,20,0162
47534750004750,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

КодЕмкость [мкФ]
R10,1
R470,47
11,0
4R74,7
1010
100100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

КодЕмкость
p100,1 пФ
Ip51,5 пФ
332p332 пФ
1НО или 1nО1,0 нФ
15Н или 15n15 нФ
33h3 или 33n233,2 нФ
590H или 590n590 нФ
m150,15мкФ
1m51,5 мкФ
33m233,2 мкФ
330m330 мкФ
1mO1 мФ или 1000 мкФ
10m10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными , «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

КодЕмкость [мкФ]Напряжение [В]
А61,016/35
А7104
АА71010
АЕ71510
AJ62,210
AJ72210
AN63,310
AN73310
AS64,710
AW66,810
СА71016
СЕ61,516
СЕ71516
CJ62,216
CN63,316
CS64,716
CW66,816
DA61,020
DA71020
DE61,520
DJ62,220
DN63,320
DS64,720
DW66,820
Е61,510/25
ЕА61,025
ЕЕ61,525
EJ62,225
EN63,325
ES64,725
EW50,6825
GA7104
GE7154
GJ7224
GN7334
GS64,74
GS7474
GW66,84
GW7684
J62,26,3/7/20
JA7106,3/7
JE7156,3/7
JJ7226,3/7
JN63,36,3/7
JN7336,3/7
JS64,76,3/7
JS7476,3/7
JW66,86,3/7
N50,3335
N63,34/16
S50,4725/35
VA61,035
VE61,535
VJ62,235
VN63,335
VS50,4735
VW50,6835
W50,6820/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Правила расшифровки маркировки

Сначала разберемся с цифровой маркировкой конденсаторов. Ели устройство имеет маленькие размеры, то для указания емкости используется стандарт EIA. При наличии в коде только двух цифр, после которых следует буква, их значение соответствует номинальной емкости. Третья цифра в коде представляет собой множитель нуля. Если она находится в диапазоне от 0 до 6, то к первым двум цифрам необходимо добавить соответствующее количество нулей. Скажем, обозначение «463» равно 46*10 3 .

Единицы измерения зависят от размеров устройства, и для маленьких это — пикофарады. В остальных случаях принято использовать микрофарады. Когда цифровое обозначение будет расшифровано, необходимо переходить к буквам. Когда они расположены в составе первых двух символов, то используется один из 2 способов:

  • Буква «R» заменяет запятую — надпись 3R2 соответствует емкости в 3,2 пикофарады.
  • Буква «р» используется в качестве десятичной запятой — р60 соответствует 0,6 пикофарадам. Буквы «n» и «m» выполняют аналогичную задачу, но соответствуют нано- и микрофараде.

Небольшие замечания и советы по работе с конденсаторами

Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.

Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).

Источники

  • https://masandilov.ru/elektronika/tablicza-markirovki-kondensatorov-vidy-i-ponyatie-oboznachenij
  • https://hmelectro.ru/poleznye_statyi/markirovka-kondensatorov-tsifrovaya-tsvetnaya-eyo-rasshifrovka
  • https://odinelectric.ru/equipment/electronic-components/kak-rasshifrovat-markirovku-kondensatora
  • https://ElProv.ru/na-dele/markirovka-elektroliticheskih-kondensatorov.html
  • http://www.MasterVintik.ru/kodovaya-markirovka-kondensatorov/
  • https://pressadv.ru/materialy/markirovka-keramicheskih-kondensatorov-onlajn.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Руководство по размеру обеденного стола и количеству сидячих мест | Выбор размера стола

Автор Бэйли Башам · 2 октября 2019 г.

  • Образовательные статьи
  • Новости о продуктах

Подробный обзор того, какой формы и размера обеденный стол вам нужен и сколько человек вмещает каждый стол.

Хотите купить обеденный набор подходящего размера ? Есть много факторов, которые следует учитывать, прежде чем сделать свой выбор: У вас есть небольшая столовая ? Вы часто развлекаетесь? Сколько мест вам понадобится? В этой статье мы дадим полезные советы для понимания вместимости стола, чтобы определить, какая форма и размер обеденного стола лучше всего соответствует вашим потребностям.


Обеденный стол, подходящий для вашей обеденной зоны

Когда дело доходит до обеденных столов, вы должны учитывать как повседневное, так и нерегулярное использование вашего стола. Но есть некоторые рекомендации, которые применимы к каждому столу, независимо от формы, размера или случая.

  • Размещение стола: С точки зрения пространства, постарайтесь оставить 36 дюймов от края стола до ближайшей стены или предмета мебели.
  • Доступность столов: Убедитесь, что у ваших гостей достаточно места, чтобы с легкостью садиться и вставать из-за стола.
  • Расстояние между стульями: Оставьте 24–30 дюймов на стул для удобного сидения.


Все еще думаете, какой обеденный стол подойдет для вашего помещения? Попробуйте наш Калькулятор размера обеденного стола ниже!

Формальные и семейные обеденные ситуации

При покупке обеденного стола вы должны учитывать, как этот стол будет использоваться в течение всего года. Особые случаи могут потребовать более формальной обеденной обстановки. В то время как семейные посиделки — подумайте: большие праздничные застолья или повседневный ужин в джинсах и футболках — проходят более спокойно. Эти уникальные обеденные ситуации, соответствующие названиям «официальный ужин» и «семейный ужин», будут влиять на расстояние между гостями и количество стульев, которые может вместить стол.

  • Кресла для официальных обедов: Расстояние между стульями должно составлять примерно 30 дюймов.
  • Сиденья для семейного и повседневного обеденного стола: Между стульями должно быть расстояние примерно 24 дюйма.

Теперь, когда вы знаете правила интервалов, легко перейти от повседневного неформального ужина к официальному обеду для особых случаев, когда это необходимо.



Место для детей и взрослых за столом

Поскольку дети занимают меньше места, чем взрослые, уместно сажать их ближе друг к другу как для официальных, так и для семейных обедов. Для столовой с детьми мы рекомендуем использовать скамейки вместо стульев. С скамья для сидения , вы можете оставить расстояние 18–24 дюйма между каждым ребенком.



Вместимость в зависимости от формы стола

Форма обеденного стола в значительной степени влияет на то, насколько легко за ним будет удобно разместиться. В порядке от наиболее эффективной до наименее эффективной вместимости преобладают прямоугольные столы. За ними следуют овалы, круглые и, наконец, квадратные. Ниже мы приводим количество сидячих мест для столов различных форм и размеров.



Количество мест для прямоугольных столов

Прямоугольные столы наиболее эффективны для размещения посетителей из-за своего размера, особенно при больших размерах. При желании можно оставить место для сервировки стола в середине прямоугольного стола. И на столе остается минимум свободного места.

Следующая вместимость посадочных мест представляет собой рекомендуемые рекомендации по рассадке как в официальном, так и в семейном стиле для обеденных столов прямоугольной формы на основе обеденного стула шириной 19 дюймов.

Торжественный обед (расстояние между стульями 30 дюймов) на 9 персон0014 прямоугольные столы:

  • Прямоугольный стол длиной 54 дюйма () может вместить до 4 взрослых
  • Прямоугольный стол длиной от 60 до 72 дюймов может вместить до 6 взрослых
  • Прямоугольный стол длиной от 84 до 96 дюймов () может вместить до 8 взрослых
  • Прямоугольный стол длиной от 108 до 120 дюймов может вместить до 10 взрослых

Семейная столовая (расстояние между стульями 24 дюйма) для прямоугольных столов:

  • A Прямоугольный стол длиной от 54 до 66 дюймов вмещает до 6 взрослых
  • Прямоугольный стол длиной 72–84 дюйма может вместить до 10 взрослых , в зависимости от ширины стола
  • Прямоугольный стол длиной 96–108 дюймов может вместить до 12 взрослых , в зависимости от ширины стола
  • Прямоугольный стол длиной 120 дюймов может вместить до 14 взрослых , в зависимости от ширины стола

На фото: раздвижной обеденный стол Tall Timbers

Количество мест для овальных столов

Овальные столы являются следующими по вместимости. Некоторое пространство может быть потрачено впустую на концах стола, где гости не могут сидеть вместе так близко, не натыкаясь друг на друга, или если у стола есть пьедесталы, которые мешают пространству для ног. По-прежнему остается достаточно места для посетителей, чтобы удобно расположиться вдоль сторон стола и сервировать столы.

Следующая вместимость посадочных мест представляет собой рекомендуемые правила рассадки как в официальном, так и в семейном стиле для обеденных столов овальной формы на основе 19” ширина обеденного стула.

Официальная столовая (расстояние между стульями 30 дюймов) для овальных столов :

  • Овальный стол длиной 72 дюйма () может вместить до 6 взрослых
  • Овальный стол длиной от 84 до 96 дюймов может вместить до 8 взрослых
  • Овальный стол длиной от 108 до 120 дюймов может вместить до 10 взрослых

Семейная столовая (расстояние между стульями 24 дюйма) для овальных столов :

  • Овальный стол длиной от 72 до 84 дюймов () может вместить до 8 взрослых с, в зависимости от ширины таблицы
  • Овальный стол длиной от 96 до 108 дюймов может вместить до 10 взрослых , в зависимости от ширины стола
  • Овальный стол длиной 120 дюймов может вместить до 12 взрослых , в зависимости от ширины стола


Количество мест для круглых столов

Круглые столы идеально подходят для небольших групп, но по мере увеличения размера стола большая площадь поверхности становится нецелесообразной для обслуживания. Кроме того, вам понадобится довольно большой круглый стол, чтобы разместить небольшое количество гостей. Как правило, вы получаете две закусочные на каждые 12 дюймов увеличения диаметра.

Следующая вместимость посадочных мест представляет собой рекомендуемые рекомендации по рассадке как в официальном, так и в семейном стиле для круглых обеденных столов, исходя из ширины обеденного стула 19 дюймов.

Официальная столовая (расстояние между стульями 30 дюймов) для круглых столов :

  • Круглый стол от 42 до 48 дюймов может вместить до 4 взрослых
  • Круглый стол 54 дюйма может вместить до 5 взрослых
  • Круглый стол 60 дюймов может вместить до 6 взрослых
  • Круглый стол 72 дюйма вмещает до 8 взрослых

Семейная столовая (расстояние между стульями 24 дюйма) для круглых столов :

  • Круглый стол 42 дюйма () может вместить до 5 взрослых
  • Круглый стол от 48 до 54 дюймов может вместить до 6 взрослых
  • Круглый стол 60 дюймов может вместить до 8 взрослых
  • Круглый стол 72 дюйма может вместить до 10 взрослых


Вместимость квадратных столов

Квадратные сидения лучше всего использовать в небольших обеденных зонах. Из-за своей формы он не подходит для размещения большого количества гостей и максимального использования пространства. Тем не менее, вы можете добавить листьев к квадратным столам , чтобы при необходимости добавить дополнительные места.

Следующая вместимость посадочных мест представляет собой рекомендуемые рекомендации по размещению квадратных обеденных столов на основе обеденного стула шириной 19 дюймов.

  • Квадратный стол 24 дюйма может вместить до 2 взрослых
  • A Квадратный стол от 30 до 42 дюймов вмещает до 4 взрослых
  • Квадратный стол размером от 48 до 54 дюймов может вместить до 8 взрослых


Ниже вы найдете визуальное представление вышеуказанной информации. Если у вас есть какие-либо вопросы о том, какой размер или форма обеденного стола лучше всего подходят для ваших нужд, пожалуйста, свяжитесь с Countryside Amish Furniture.



Bailiegh Basham — ведущий стратег по продажам и маркетингу в Countryside Amish Furniture. Она является членом команды с 2014 года. Бейли глубоко увлечена дизайном мебели и домашним декором.

Размеры и размеры столов в ресторане

При проектировании вашего ресторана вам необходимо тщательно продумать расположение посадочных мест. Выбор правильной формы и размера стола может определить вместимость вашего ресторана, что в конечном итоге может повлиять на ваши продажи.

У владельцев ресторанов, которые только начинают планировать дизайн своего заведения, наверняка возникнет множество вопросов. Наша команда в Restaurant Furniture.Net стремится помочь владельцам ресторанов с любыми вопросами, которые могут у них возникнуть, чтобы найти наилучшую рассадку для своего заведения!

Каждый новый проект дизайна ресторана, от начинающего владельца ресторана до самых авторитетных дизайнерских компаний, сопряжен с потенциальными сложностями, которые могут замедлить строительство и привести к задержке торжественного открытия. Независимо от размера или типа ресторана, который вы открываете, наличие стабильных высококачественных столов является важным аспектом обеденного опыта ваших клиентов. Выбор правильных стилей и номеров столов для плана зала вашего ресторана на раннем этапе может помочь вам избежать многих головных болей в дальнейшем. В конечном счете, количество места на столе, которое вы хотите предоставить своим клиентам, будет определяться атмосферой, которую вы хотите создать, вашим меню и тем, как вы обслуживаете своих клиентов.

Каждому посетителю требуется пространство не менее 24 дюймов по ширине. Это включает расстояние между стульями, позволяющее клиентам входить и выходить и удобно сидеть. Тип вашего ресторана — еще один важный аспект, который следует учитывать. при выборе столов. Для полного обеда за столом размером 30 x 30 дюймов удобно разместиться только 2 сидящим человека. Однако в кафе или ресторане-мороженом за столом такого же размера могут разместиться 4 человека.

Круглый или прямоугольный таблицы занимают больше места?

Квадратные или прямоугольные столешницы облегчают соединение столов, когда собирается большая компания, что делает их более популярными среди рестораторов. Однако в кафе предпочтение отдается круглым столам из-за возможности усадить больше людей за один стол, где вокруг них можно «сжать» ресторанные стулья. Хорошее сочетание этих двух может быть лучшим вариантом в зависимости от доступного места и бюджетных ограничений.

Стол какого размера вмещает любое количество человек?

Вне зависимости от того, большой у вас зал или маленький, количество сидячих мест будет иметь наибольшее влияние на ваш бизнес в целом. Ниже вы можете найти вместимость различных ресторанных столов в соответствии с отраслевыми стандартами:

Стандартные размеры столов в ресторане Всего мест/людей
КВАДРАТНЫЕ СТОЛЫ
24 x 24 дюйма 2
30 x 30 дюймов 2-4
36 x 36 дюймов 4
42 x 42 дюйма 4-6
48 x 48 дюймов 8
КРУГЛЫЕ СТОЛЫ
24 дюйма 2
30 дюймов 3-4
36 дюймов 3-4
42 дюйма 4-5
48 дюймов 5-6
60 дюймов 8-10
72 дюйма 10
ПРЯМОУГОЛЬНЫЕ СТОЛЫ
24 x 30 дюймов 2
24 x 42 дюйма 4
24 x 48 дюймов 4
30 x 42 дюйма 4
30 x 60 дюймов 6
30 x 72 дюйма 6-8
• Вместимость стола может меняться в зависимости от типа заведения и стиля меню

Есть еще вопросы о том, какие столы лучше всего подходят для вашего ресторана? Команда «Мебель для ресторанов» поможет вам выбрать столы практически любого размера для любого типа ресторана! Пожалуйста, позвоните нам по телефону: (866) 832-4897 .

Мы помогли многим владельцам ресторанов подобрать нужное количество и стиль ресторанных столов для своих проектов, и мы рады помочь вам с вашим!

На следующей диаграмме показана вместимость столов различных размеров.

Популярные столы для ресторанов

Столешницы из ламината с эффектом рекультивации

Внешний вид регенерированного дерева набирает силу в последние годы, поскольку индустриальный стиль становится все более популярным, чем когда-либо. Наши столешницы из ламината с имитацией вторичного дерева отличаются высокой прочностью и привлекательным внешним видом. Доступны различные варианты отделки из мелиорированного дерева, что позволяет легко вписать их практически в любой интерьер.

Стол для патио из алюминия и пластика

Этот стол из тикового дерева из алюминия и пластика, идеально подходящий для использования на террасе, является одним из наших самых популярных столов для патио, и это неудивительно. Благодаря устойчивому к атмосферным воздействиям алюминиевому каркасу и пластиковым ламелям из тикового дерева с естественной отделкой этот стол впишется в большинство стилей и декоров патио, особенно в сочетании с подходящими стульями для патио.

Дощатая столешница из массива премиум-класса

Дощатая столешница из массива премиум-класса всегда была фаворитом владельцев ресторанов. Сделанная в США из массива клена, дощатая столешница демонстрирует красоту дерева, добавляя тепла и престижа любому интерьеру. Доступный в большом количестве деревянных пятен, форм и размеров, эта деревянная столешница является обязательной для любого ресторана высокого класса.

Столешница из смолы для наружного применения с отделкой под светлый мрамор

Эти столешницы из смолы — отличный выбор как для террас, так и для помещений. С отделкой из светлого мрамора столешницы из смолы так же долговечны и устойчивы к атмосферным воздействиям, как гранитные или мраморные столы, при гораздо более низкой цене и вдвое меньшем весе! Они также чрезвычайно просты в обслуживании, что делает их идеальными для коммерческого использования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
