Стиральная машинка рига: Стиральная машина «Рига» — модели 8, 13, 17, 60

стиральная машина Рига-17

Искать:

купить, продать стиральная машина Рига-17, цены




Стиральная машина РИГА-17  предназначена для стирки и полоскания белья в домашних условиях. Бак стиральной машины смонтирован в цилиндрическом корпусе и изготовлен из нержавеющей стали. На наклонном дне бака расположен дисковый активатор. При его вращении создаются потоки жидкости для стирки и полоскания белья. Благодаря специальному несимметричному профилю активатора и переключению направления вращения активатора обеспечиваются два режима стирки.

Для стирки белья из плотных тканей применяется «жесткий» режим (активатор вращается против часовой стрелки). Для стирки белья из обычных и тонких тканей используется «мягкий» режим стирки (активатор вращается по часовой стрелке). Для откачивания жидкости из бака служит центробежный насос, который установлен на одном валу с активатором. Жидкость через сливное отверстие на дне бака, закрытого съемной решеткой, поступает в насос по шлангу и через шланг, выведенный из корпуса машины, сливается. Для слива жидкости ручка переключатель режима стирки должна находиться в положении «Мягкий».

Индукционный электронагреватель установлен на дне бака на изолирующих шайбах. Провода, идущие от нагревателя, проходят через отверстие в баке и подсоединяются к пакетному переключателю.

Рис. 1 Устройство стиральной машины Рига-17.

К баку нагреватель прикреплен с помощью болтов и пружинных шайб. Электроиндукционные нагреватели имеют повышенное сопротивление изоляции. В отличие от обычных нагревателей электроиндукционные нагреватели стиральных машин представляют собой трансформатор с первичной обмоткой и короткозамкнутым вторичным витком. Нагрев в них происходит за счет потерь в трансформаторной стали вихревых токов и тепловых потерь, выделяемых в первичной обмотке и короткозамкнутом вторичном витке. Проводом для первичной обмотки является оксидированная алюминиевая фольга. Короткозамкнутый виток изготовлен в виде кольца из алюминиевого листа.

Нагреватель должен выдерживать напряжение до 4000 В и быть устойчивым к нагреву до температуры 500°С. Для этого между обмоткой и сердечником кроме оксидного слоя прокладывается дополнительная изоляция из органосиликатного состава с прослойкой из асбеста или кварцевой ткани. Отличительной особенностью электроиндукционных нагревателей является их свойство саморегулирования: по мере нагрева их мощность снижается, а при охлаждении — повышается. Это позволяет экономить электроэнергию при эксплуатации машины. В момент включения их мощность довольно высока — 2000 Вт, затем по мере нагрева мощность понижается до 1200 Вт. Потребляемая мощность зависит от размеров оксидированной алюминиевой фольги (толщина 0,04 мм, ширина 20 мм). Электроиндукционные нагреватели надежны, долговечны, обладают КПД свыше 80% и просты в изготовлении.

Реверсивный электродвигатель установлен на наклонной раме. Вращение активатора и насоса осуществляется посредством клиноременной передачи. При помощи продольных пазов возможна регулировка натяжения приводного ремня путем перемещения двигателя. Отжимное устройство представляет собой механизм с двумя обрезинеными валиками, закрепленный винтами на баке. Прижим верхнего валика к нижнему осуществляется при помощи плоской пружины. Вращением рукоятки регулируется усилие прижатия. В ось нижнего валика вставляется съемная рукоятка для вращения валиков. На корпусе машины расположена ручка-переключатель электроподогрева. С ее помощью устанавливается один из трех режимов работы машины: «Мягкий», «Жесткий», «Нагрев».

Включение двигателя стиральной машины осуществляется поворотом ручки указателя реле времени. По истечении установленного времени стирки двигатель отключается автоматически. Стиральная машина снабжена пускозащитным автоматическим реле РТК-1-1. Для слива остатков моющего раствора предназначен патрубок, закрытый резьбовой пробкой. Сбоку корпуса машины приварена скоба для намотки соединительного шнура в нерабочем положении. На внутренней поверхности бака выдавлен указатель уровня воды. В комплект машины входит наливной шланг, снабженный специальной воронкой.

Основными унифицированными узлами стиральной машины Рига-17 являются: отжимное устройствоузел активатора, электропривод, сливной шланг, крышка машины, захват для белья, ходовые ролики.

При самостоятельном ремонте о механических неисправностях стиральной машины, таких как посторонние шумы, заклинивание и т.п. читай механические неисправности стиральных машин.Смотри также характерные неисправности неавтоматических стиральных машин и их устранение.

Электрооборудование.

Рис.2 Электрическая принципиальная схема стиральной машины Рига-17.



М— электродвигательS— выключатель
L1, L2— обмотки электродвигателяРТК— пускозащитное реле



О электрических неисправностях  «Рига-17» читай неисправности электрической схемы стиральных машин.  Смотри также характерные неисправности неавтоматических стиральных машин и их устранение.

Установленное на машинах реле времени обычно позволяет регулировать время стирки от 0 до 6 мин. Для наиболее качественной стирки цикл работы машины должен быть следующий: 50 с — вращение в одну сторону, 10 с — перерыв, 50 с — вращение в другую сторону, 10 с — перерыв и т.д.  Стиральная машина Рига-17 не может работать в таком режиме — это не заложено в её конструкцию (она крутит активатор только в одну сторону). В этом случае стиральную машину можно улучшить см. модернизация стиральной машины , где предлагается устройство реверса электродвигателя СМ. Это устройство подойдет и в случае выхода из строя циклического реле времени.




Комментарии (0)

Стиральные машины Рига: обзор моделей

Машины для стирки выпускались на Рижском электромеханическом заводе (Рижском РЭЗ), начиная с начала пятидесятых годов 20 века. Первыми массово производимыми стиральными машинами были модели ЭАЯ, ЭАЯ-2 и ЭАЯ-3. При их изготовлении использовалась ручная сборка. Эти стиралки пользовались большой популярностью, однако их конструкция была далека от совершенства. После доработки была выпущена стиральная машина Рига 54, которая стала самой первой стиралкой в этой серии.

Рига 54

За один раз в ней можно было постирать бельё, сухой вес которого составлял 2,5 кг. Мощность двигателя, демонстрируемая этой машиной на протяжении длительного периода работы, равнялась 250 вт. При пиковой нагрузке она могла в отдельных случаях доходить до 450 вт.

Рига 54 выпускалась, начиная с 1954 года.

В процессе работы устройство, производящее перемешивание воды, выполняет возвратно-поворотные движения.

Корпус стиралки включает в себя две цилиндрические части:

  • верхнюю;
  • нижнюю.

В последней располагается электродвигатель вместе с редуктором, система его подвески и шланг для воды.

Верхняя часть содержит центрифугу, которая во время стирки вращается со скоростью, которая может доходить до 800 оборотов в минуту. Здесь также располагается мешалка и специальное балансировочное устройство, предназначенное для того, чтобы вибрация в процессе работы была минимальной.

Цикл стирки мог иметь продолжительность не более 6 минут. Для работы необходимо было наливать в бак горячую воду. Слив воды можно было выполнять только в ручном режиме.

В этой модели применялась центрифуга. В режиме отжима вода сливалась в отдельный резервуар. Её можно было вылить после окончания стирки или повторно залить для последующей обработки белья.

Кожух машины имеет три ножки с колёсиками, благодаря которым стиралку можно легко передвинуть, если возникнет такая необходимость.

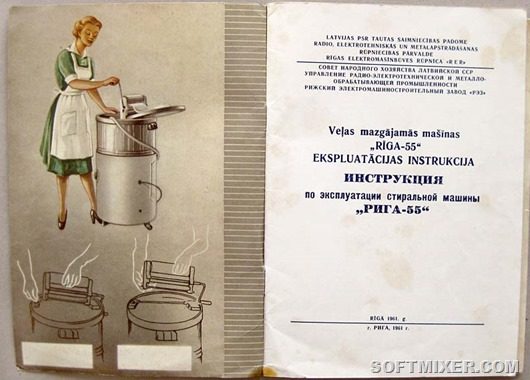

Рига 55

Эта модель представляла собой усовершенствованный вариант предыдущей модели. Она практически была копией шведской машины Хускварна.

Мотор работал от сети, имеющей напряжение 127 в.

На основании модели Рига 55 были также разработаны:

  • Рига 60;
  • Рига 8;
  • Рига 13;
  • Рига 15;
  • Рига 17.

Количество машин, которые производились ежесуточно, составляло две тысячи экземпляров. В пересчёте на годовой объём продукции можно было говорить о выпуске более 600 тысяч стиралок.

Рига 60

Эта стиралка являлась дальнейшим усовершенствованием предыдущей модели. Новшеством в Риге 60 было использование усовершенствованного устройства отжима. Здесь была предусмотрена возможность корректировать расстояние между валиками. Кроме этого, по сравнению с предыдущей моделью, они были длиннее на 56 мм. Регулировка расстояния позволяло отжимать не только бельё обычных размеров, но и достаточно крупное.

Некоторые характеристики этой модели:

  1. Вес машины составлял 30 кг.
  2. Высота без отжимного устройства равна 734 мм, а тогда, когда оно установлено, – 946 мм.
  3. Мощность двигателя равна 150 вт, он мог использовать сеть 220 в или 127 в.

За один приём можно выстирать 2 кг белья. Стирка обычно имела длительность от двух до четырёх минут. После этого выполнялось полоскание. Оно занимало 1 — 2 минуты.

Рига 8

Данная модель имела важное преимущество перед своими предшественниками. В ней был предусмотрен специальный насос для слива грязной воды после окончания стирки.

В этой стиралке использовался электрический двигатель мощностью 350 вт, рассчитанный на 220 в и 50 гц. Существует вариант такой стиралки, который рассчитан на напряжение в сети 127 в. В этой модели для включения использовался таймер, рассчитанный на продолжительность цикла стирки не более 6 минут. После истечения отведённого для стирки времени, машина выключается.

В этой модели был установлен дополнительный металлический отжим для выстиранного белья.

Однако, такая модель, с современной точки зрения, имела скромные возможности: за один цикл стирки было возможно обработать не более полутора килограммов белья. При этом необходимо залить в бак машины 30 л воды.

Важным достоинством машины Рига 8 было то, что для изготовления бака была использована нержавеющая сталь. Эта особенность обеспечивала возможность эксплуатировать стиралку в течение нескольких десятков лет.

Высота составляет 690 мм, а с отжимным устройством — 920 мм.

Рига 13

Эта модель практически не отличалась от предыдущей:

  1. За один раз можно выстирать до 1,5 кг белья.
  2. Воды можно залить не более 30 л.
  3. Вес машины без учёта упаковки равен 25 кг.
  4. Высота машины без установки дополнительного устройства 690 мм, с ним — 920 мм.

Схема подключения двигателя аналогична тому, как это сделано в предыдущих моделях.

В ней начал применяться шланг, перекачивающий мыльный раствор, стекающий из бака обратно. Конструкторы, которые работали над этой моделью, решили, что это усовершенствование улучшает эффект стирки.

Мощность электродвигателя у Риги 13 была равна 180 вт, при этом количество оборотов в минуту составляло 1425. Мотор работал от сети электропитания 220 в или 127 в.

Рига 15

Бак, выполненный из нержавеющей стали вмещает до полутора килограммов белья. Стирка происходит так же, как и в предыдущих моделях этой серии. Для отжима применяется специальная центрифуга. Его время составляет 3 минуты.

Рига 17

В этой модели бак был также, как и в предыдущей модели, сделан из нержавейки. Дно располагалось не в горизонтальной плоскости, а под углом. В нём располагался активатор, который с помощью вращения производил перемешивание воды. Одной из особенностей этой модели является наличие двух режимов стирки:

  • мягкого;
  • жёсткого.

Они различались между собой направлением вращения активатора. Первый из них применялся для стирки белья из более чувствительных тканей. Жёсткий режим применялся для обработки одежды из более грубых тканей.

В первом случае вращение активатора происходило по часовой стрелке, во втором — против. Рёбра активатора расположены в виде спирали.

В этой модели имелось важное усовершенствование: здесь в конструкцию был включён индукционный нагреватель воды. При этом необязательно было использовать для заправки холодную воду. Хозяйка могла налить её, а затем нагреть с помощью встроенного приспособления.

Использование этого усовершенствования имело свой существенный недостаток: нагрев воды требовал мощного потребления электроэнергии. При включении требуемая мощность составляла 2 квт, а при дальнейшей работе она снижалась до 1,2 квт.

Заключение

Рижский завод РЭЗ практически создал рынок стиральных машин в Советском Союзе, начиная с пятидесятых годов 20 века. Ремонт этим машинам требовался сравнительно редко. Конструкторам удалось создать надёжную и долговечную конструкцию, которая в некоторых семьях продолжает использоваться до сих пор.
