Описание предохранителей и реле Hyundai Solaris 2 со схемами блоков

ХендайКомментарии: 2

Hyundai Solaris 2 го поколения производился в 2017, 2018, 2019, 2020, 2021, 2022 году преимущественно с бензиновыми двигателями 1,4 и 1,6 литра. За это время модель прошла рестайлинг. В данном материале вы найдете описание предохранителей и реле Хендай Солярис 2 го поколения со схемами блоков и местами их расположения. Отдельно отметим предохранитель прикуривателя.

Количество элементов в блоках может отличатся от представленного и зависит от уровня оснащения и года выпуска. Сверяйте схемы со своей технической документацией.

Содержание

• 1 Блок в салоне
• 2 Блоки под капотом
  • 2.1 Основной блок
  • 2.2 Дополнительный блок

Блок в салоне

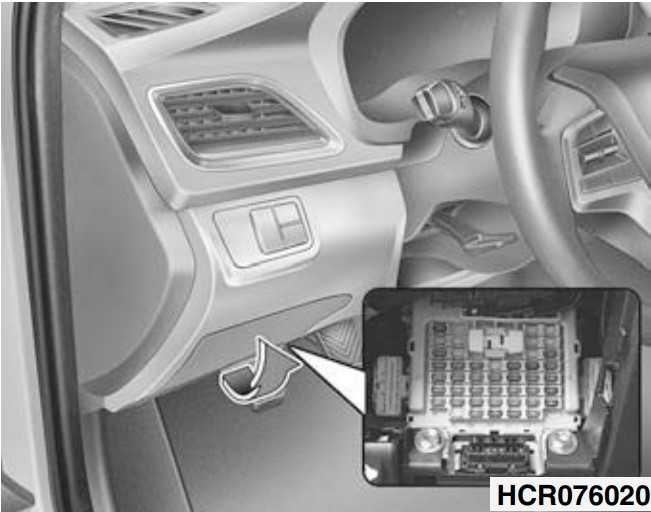

Он расположен в нижней части панели приборов. Для доступа уберите защитную крышку по направлению стрелки. Там же и находится диагностический разъём.

Схема

Описание

F1	15А STOP LAMP – Электронный блок стоп-сигнала (распределительная коробка приборной панели)
F2	25А SMART KEY – Блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F3	10А SPARE1 – Запасной
F4	10А E-CALL – Блок E-Call (блок экстренного вызова)
F5	15А TURN LAMP – Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о не пристегнутом ремне безопасности и модуль освещения)
F6	15А FRT FOG – Реле передних противотуманных фар (распределительная коробка приборной панели)
F7	10А A/CON2 – Блок управления кондиционером
F8	20А P/OUTLET2 – Розетка питания (прикуриватель) № 1
F9	20А P/OUTLET3 – Розетка питания (прикуриватель) № 2
F10	10А ACC Реле задней розетки питания (прикуривателя)(распределительная коробка приборной панели), переключатель регулировки наружных зеркал заднего вида, Блок E-Call, BCM, блок SLM, аудиосистема (магнитола), мультимедийная навигационная система
F11	15А S/ROOF – Люк (электродвигатель верхнего люка)
F12	10А IMMO – Модуль иммобилайзера
F13	15А SPARE2 – Запасной
F14	25А WIPER – Много функциональный (подрулевой) переключатель, электродвигатель стеклоочистителя, распределительная коробка моторного отсека (Реле 6)
F15	10А RR FOG – Реле задних противотуманных фонарей (распределительная коробка приборной панели)
F16	10А DRL – Реле DRL (дневных ходовых огней) (распределительная коробка приборной панели)
F17	10А MODULE6 – Реле электро стекло подъемников (без BCM) (распределительная коробка приборной панели), подогрев форсунок стекло омывателя, Блок управления подогревом (обогрев) сидений водителя/ переднего пассажира, Блок управления подогревом (обогрев) задних сидений
F18	15А WASHER – Подрулевой переключатель (омыватель)
F19	10А MODULE7 – BCM (блок управления электрооборудованием кузова), Реле автоматического выключения освещения салона (блок предохранителей приборной панели, версия с реле автоматического выключения)
F21	20А AUDIO – Головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ)
F22	20А DR LOCK – Реле отпирания дверей, реле запирания дверей, реле отпирания багажника (центральный замок)
F23	10А BRAKE SWITCH – Блок управления системой Smart Key (электронный ключ, бесключевой доступ), выключатель (концевик) стоп-сигналов
F24	10А RR HTD Наружные зеркала с электроприводом, блок управления кондиционером
F25	10А M0DULE5 – Блок SLM, BCM, блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F26	7,5А A/C0N1 – Вентилятор кондиционера, распределительная коробка моторного отсека (Реле 2), блок управления кондиционером
F27	15А ENG T – Индикатор положения рычага селектора АКПП (автоматическая трансмиссия): выключатель режима Sport, переключатель режимов трансмиссии, выключатель стоп-сигналов, Механическая трансмиссия: блок реле и предохранителей моторного отсека, выключатель стоп-сигналов
F28	7,5А TAIL RH – Правая фара, аудиосистема (магнитола, ГУ), переключатель приборной панели, подогрев руля, комбинация приборов (щиток приборов), Головной блок мультимедийной навигационной системы, (магнитола, ГУ), гнездо AUX/USB, индикатор положения рычага селектора АКПП, Задний правый комбинированный фонарь (вх. /вых.)
F29	10А ABS3 – Блок управления ABS (абс, анти блокировочная система), блок управления ESP (система динамической стабилизации)
F30	10А MODULE3 – Переключатель в левой части передней панели, BCM
F31	15А НТО STRG – Подогрев руля
F32	20А FRT S/HTR – Блок управления подогревом (обогрев) сидений водителя/переднего пассажира
F33	25А SAFETY WDW – Блок электро стекло подъемника двери водителя с защитой от защемления
F34	20А RR S/FITR – Блок управления подогревом задних сидений
F35	7,5А TAIL LH – Левый задний комбинированный фонарь (вх./вых.), левый/правый фонарь номерного знака, левая фара
F36	10А SPARE3 – Запасной
F37	10А MODULE2 – Блок управления кондиционером, левая/правая фары, головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ), Блок управления подогревом сидений водителя/переднего пассажира, подогрев руля, блок E-Call
F38	10А MODULE1 – Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о непристегнутом ремне безопасности и модуль освещения)
F39	10А A/BAG – Блок управления SRS (система подушек безопасности)
F40	25А P/WDW RH – Главный переключатель электро стекло подъемников, переключатель электро стекло подъемника переднего пассажира
F41	25А P/WDW LH – Главный переключатель электро стекло подъемников
F42	10А START – Автоматическая трансмиссия (АКПП): переключатель режимов трансмиссии (переключатель диапазонов), Механическая трансмиссия (МКПП): ECM/PCM, распределительная коробка моторного отсека (Реле 1), блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F43	10А ENG E4 – ECM/PCM, блок иммобилайзера, блок управления системой Smart Key (электронный ключ, бесключевой доступ)
F44	10А CLUSTER – Комбинация приборов
F45	7,5А A/BAG IND – Комбинация приборов
F46	7,5А MDPS1 – Блок MDPS (блок управления ЭУР (электро усилитель руля))

За прикуриватели отвечают предохранители 8 и 9 на 20А обозначенный как POWER OUTLET.

Блоки под капотом

Основной блок

Расположен рядом с аккумулятором, в левой части моторного отсека.

Схема

Обозначение предохранителей

За работу прикуривателей либо розеток USB так же может отвечать предохранитель обозначенный как P/ OUTLET1 расположенный в данном блоке.

Назначение реле

Дополнительный блок

Крепился в правой части подкапотного пространства.

Расшифровка

• FR HTD LH – 40А Реле обогрева (подогрева) лобового стекла (левая часть)
• FR HTD RH – 40А Реле обогрева (подогрева) лобового стекла (правая часть)
• FR HTD – 10А Переключатель на передней панели (включатель обогрева (подогрева) лобового стекла)
• RLY. – Реле обогрева лобового стекла

По данной публикации мы так же подготовили видео у нас на канале. Смотрите и подписывайтесь.

Есть чем дополнить материал – мы будем рады Ваши комментариям.

Предохранители Хендай Солярис

Предохранители на солярисе располагаются в двух блоках. Под капотом, возле аккумулятора и в салоне, нижний левый угол панели. Восновном нас интересуют предохранители в салонном блоке, там находятся предохранители прикуривателя, розетки, музыки, замков, там же находится и диагностический разъём. Прищепка для замены предохранителей находится в блоке под капотом. Предохранитель и реле бензонасоса расположены в блоке под капотом. Запасные предохранители находятся в крышке блока подкапотного.

Предохранители в салоне Хундай Солярис

1. предохранитель левого стеклоподъёмника
2. предохранитель правого стеклоподъёмника
3. предохранитель обогрева зеркал
4. предохранитель кондиционера
5. не используется
6. предохранитель замков дверей
7. предохранитель блокировки стеклоподъёмников
8. предохранитель подогрева сидений
9. не используется
10. предохранитель габаритов с левой стороны
11. предохранитель габаритов с правой стороны
12. предохранитель реле стартера
13. предохранитель правой фары
14. предохранитель аварийной сигнализации
15. блок управления центральным замком
16. не используется
17. кнопка старт-стоп
18. датчик скорости
19. предохранитель катушек зажигания
20. стеклоподъёмники, люк
21. предохранитель стеклоочистителя (дворники)
22. задний противотуманный фонарь
23. передние противотуманные фары
24. освещение салона
25. предохранитель стоп сигналов
26. щиток приборов
27. предохранитель подушек безопасности
28. предохранитель ABS
29. предохранитель ламп заднего хода
30. иммобилайзер
31. предохранитель левой фары
32. предохранитель дневных ходовых огней
33. обогрев лобового стекла
34. дополнительная розетка
35. предохранитель прикуривателя
36. замок зажигания
37. индикатор подушек безопасности
38. —
39. выключатель аварийной сигнализации
40. не используется
41. не используется
42. рычаг стеклоочистителей и омывателей
43. не используется
44. освещение салона, кондиционер
45. аудиосистема

Реле в блоке под капотом хундай солярис.

1. реле системы АБС
2. реле бензонасоса
3. реле звукового сигнала
4. реле кондиционера
5. реле вентилятора
6. реле системы впрыска
7. реле вентилятора радиатора
8. реле зажигания
9. реле вентилятора радиатора

Плавкие вставки

1. не используется
2. вентилятор радиатора
3. обогрев заднего стекла
4. блок АБС
5. блок АБС
6. генератор силовой предохранитель
7. не используется
8. не используется
9. задние фонари

Силовые предохранители

1. Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок
2. Блок управления системой отопления
3. Электронный блок управления двигателем
4. Замок зажигания, кнопка пуска и остановки двигателя
5. Замок зажигания, кнопка пуска и остановки двигателя

Предохранители под капотом

1. предохранитель бензонасоса
2. предохранитель звукового сигнала
3. кондиционер
4. система управления двигателем
5. система управления двигателем

запасные предохранители на солярисе

Запасные предохранители всех номиналов находятся в крышке блока под капотом.

Расположение и назначение предохранителей и реле Hyundai Solaris

Предохранители в автомобиле защищают большинство цепей.

Номинал предохранителя рассчитан с учетом нагрузки электрической цепи

Если установить предохранитель большего номинала, то при значительных нагрузках элементы цепи (проводка и части электрической схемы) выйдут из строя

Если установить предохранитель меньшего номинала, чем он рассчитан по схеме, то предохранитель выйдет из строя даже при незначительных нагрузках. Поэтому нужно установить предохранители соответствующего номинала.

Потребители большой мощности подключаются через реле

Любые работы с электрооборудованием автомобиля производить только при отключенном аккумуляторе.

Отсоединять или подключать аккумулятор только при выключенном зажигании.

При проверке цепей электрооборудования запрещается замыкать провода на массу (проверка исправности цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

При замене предохранителей не используйте отвертки, так как это может привести к короткому замыканию в электрических цепях.

Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание повреждения регулятора напряжения и элементов электронного оборудования автомобиля.

При проведении электросварочных работ на автомобиле необходимо отсоединить провода от клемм аккумулятора, генератора и электронного блока управления двигателем.

Блоки предохранителей расположены под капотом и в салоне

Для доступа к монтажному блоку в салоне автомобиля подденьте пальцами выемку в декоративной крышке монтажного блока

Снимите крышку с панели приборов

Схема предохранителей напечатана на внутренней стороне крышка декоративная

Перед заменой перегоревшего предохранителя необходимо выяснить причину его перегорания и устранить причину.

Смотрим по таблице какую цепь защищает этот предохранитель, проверяем эту цепь, устраняем неисправность и только после этого устанавливаем новый предохранитель такого же номинала.

Блок предохранителей в салоне находится в панели приборов с левой стороны под декоративной крышкой

Назначение предохранителей указано на блоке и на рисунке

Круг поиска неисправности обычно сужен путем постепенного выявления и устранения нормально функционирующих элементов одной и той же цепи.

При одновременном отказе нескольких элементов или цепей наиболее вероятной причиной отказа является перегорание предохранителя или нарушение контакта с «массой» (разные цепи во многих случаях могут замыкаться на один предохранитель или клемму заземления).

Неисправности электрооборудования чаще всего вызваны самыми простыми причинами, такими как коррозия контактов разъема, выход из строя предохранителя, перегорание предохранителя или повреждение реле.

Визуально проверьте состояние всех предохранителей, проводки и разъемов в цепи, прежде чем переходить к более детальной проверке исправности ее компонентов.

Один из способов поиска короткого замыкания — вынуть предохранитель и подключить вместо него пробную лампу или вольтметр.

В цепи не должно быть напряжения. Потяните проводку, наблюдая за лампой щупа.

Если лампа начинает мигать, значит, где-то в этом жгуте проводов есть замыкание на массу, возможно, из-за перетирания изоляции проводов.

Аналогичную проверку можно провести для каждого из компонентов электрической цепи, включив соответствующие переключатели.

№/ток «A» — Защищаемая цепь/цвет

• 1/15 — Обогрев ветрового стекла/синий
• 2/15 — Розетка для подключения дополнительного оборудования/синяя
• 3/15 — Прикуриватель/синий
• 4/10 — Замок зажигания/красный
• 5/10 — Индикатор деактивации передней подушки безопасности/красный
• 6/10 — Подушка безопасности/Красный
• 7/10 — Аварийный выключатель/красный
• 8, 9, 11, 25, 34, 45 — зарезервировано
• 15/10 — Рычаг выбора стеклоочистителя и омывателя/синий
• 12/10 — Задний противотуманный фонарь/красный
• 13/10 — Передние противотуманные фары/красный
• 14/10 — Реле экономии заряда батареи (выключаются габариты после извлечения ключа из замка зажигания) / красный
• 15/15 — Стоп-сигналы/синий
• 16/10 — Комбинация приборов/красный
• 17/10 — Модуль управления безопасностью/красный
• 18/10 — Модуль ABS/красный
• 19/10 — Выключатель фонарей заднего хода/красный
• 20/10 — Иммобилайзер/красный
• 21/10 — Фара левая/красная
• 22/10 — Дневные ходовые огни/красный
• 23/15 — Аварийный выключатель/синий
• 24/25 — Модуль управления электронным ключом/серый
• 26/10 — Кнопка пуска/останова двигателя/красный
• 27/15 — Датчик скорости автомобиля/синий
• 28/15 — Катушка зажигания/синяя
• 29/10 — Электрические стеклоподъемники, люк на крыше/красный
• 30/25 — Стеклоочиститель/серый
• 31/20 — Блок управления дверным замком/желтый
• 32/25 — Замок электростеклоподъемника/серый
• 33/15 — Подогрев передних сидений/синий
• 35/10 — Внутреннее освещение, кондиционер/красный
• 36/20 — Аудиосистема/желтый
• 37/10 — Левый задний фонарь, освещение номерного знака, левая фара/красный
• 38/10 — Фонарь задний правый, фара правая/красный
• 39/10 — Реле стартера, противоугонная сигнализация/красное
• 40/10 — Фара правая/красная
• 41/25 — Блок управления стеклоподъемником, переключатель стеклоподъемника левый задний/серый
• 42/25 — Модуль управления электрическим стеклоподъемником, переключатель электрического стеклоподъемника сзади справа/серый
• 43/10 — Наружные зеркала с подогревом/красный
• 44/10 — Кондиционер/Красный

Обратите внимание, что в зависимости от конфигурации могут быть добавлены предохранители или их может не быть.

Под капотом автомобиля блок предохранителей расположен с левой стороны по ходу движения автомобиля и закрыт крышкой.

Для снятия предохранителей есть пинцет в гнезде монтажного блока под капотом

Обычно выглядит как предохранитель с перегоревшей перемычкой

Назначение предохранителей в монтажном блоке под капотом

№/А — Защищаемая цепь/цвет предохранителя

• 1, 2, 11, 12, 18 — резерв
• 3/15 — Топливный модуль/синий
• 4/10 — Звуковой/красный
• 5/50 — Электрические стеклоподъемники, аварийный выключатель, центральный замок/красный
• 6/40 — Блок управления отоплением/синий
• 7/30 — ЕСМ/красный
• 8/40 — Замок зажигания, кнопка запуска/остановки двигателя/синий
• 9/50 — Замок зажигания, кнопка пуска/останова двигателя/красный
• 10/10 — Кондиционер/Красный
• 13/15 — Система питания/синий
• 14/10 — Датчик положения распредвала, кислородный датчик/красный
• 15/10 — ЕСМ/красный
• 17/10 — Комбинация задних фонарей/красная

Назначение реле в моторном отсеке

№ — Назначение

• R1, R14 — резерв
• R2 — Реле звукового сигнала
• R3 — Реле замка зажигания, кнопки запуска и остановки двигателя
• R4 — Реле кондиционера
• R5 — Реле блокировки зажигания
• R6 — Реле вентилятора (низкая скорость)
• R7 — Реле вентилятора (высокая скорость)
• R8 — Диагностический разъем реле
• R9 — Реле замка зажигания
• R10 — Реле замка зажигания, кнопки запуска и остановки двигателя
• R11 — предупреждение об экстренном торможении
• R12 — Реле ЕСМ
• R13 — Реле топливного насоса
• R15 — Реле вентилятора радиатора

Плавкие вставки в главном предохранителе

инжир. 7. Предохранители в главном предохранителе, расположенном на боковой стенке монтажного блока (показан главный предохранитель, снятый с монтажного блока)

Назначение плавких вставок

Для доступа к предохранителям монтажного блока в моторном отсеке нажмите на защелки крышки

Снимите крышку

Внутри крышки находится схема предохранителей и установлены запасные предохранители

Для замены предохранителей используем специальный пинцет

Для замены основного предохранителя необходимо открутить две гайки и снять наконечники проводов со шпилек монтажного блока

Поддеть отверткой и снимаем главный предохранитель

Осматриваем главный предохранитель на наличие перегоревших перемычек и оплавления

Устанавливаем главный предохранитель в обратном порядке

Снятие и установка монтажного блока предохранителей в салоне

Отсоединить минусовую клемму аккумуляторной батареи

Снять нижнюю облицовку панели приборов

Откинуть фиксирующую скобу

Отсоединить блок проводки от монтажного блока

2 9 Также отсоединить верхний блок

2 9 жгут проводов

Нажимаем на защелку и отсоединяем боковой блок жгута проводов

Поддеваем отверткой и снимаем диагностический разъем с монтажной скобы монтажного блока

Нажимаем на фиксатор реле

Отсоединяем реле от правой стенки монтажного блока

Также отсоединяем нижний блок жгута проводов от левой стенки монтажного блока

3 Отсоединяем верхний блок проводов от левой стенки монтажного блока

Откручиваем две гайки крепления монтажного блока

Отводим монтажный блок в сторону и отсоединяем три задних блока проводов

Снимите монтажный блок предохранителей

Как на самом деле называется предохранитель прикуривателя автомобиля?

Я пытался выяснить, почему прикуриватель в моей машине не работает должным образом, и я думаю, что это может быть проблема с предохранителем, но я не уверен, как он помечен в блоке предохранителей— как на самом деле называется предохранитель прикуривателя автомобиля?

Эндрю (Энди) Биро · Ответ дан 27 апреля 2022 г.

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Сожалеем, что у вас проблемы с машиной! В зависимости от марки и модели вашего автомобиля предохранитель прикуривателя или розетки для принадлежностей может быть помечен по-разному, но во многих автомобилях предохранитель прикуривателя обозначается как «LTR» , сокращение от «зажигалка», и вы можете найти его в блоке предохранителей под капот.

Если вы не уверены, какой предохранитель соответствует прикуривателю, проверьте тип, размер и расположение предохранителя в руководстве пользователя . Найдите один из следующих терминов:

• Дополнительная розетка
• Прикуриватель
• Прикуриватель
• 12-вольтовая розетка
• 12-вольтовая розетка

Защитите себя и свой автомобиль с помощью правильного страхового полиса с помощью Jerry — приложения для сравнения страховок автомобилей и лицензированного брокера.

После того, как вы загрузите Jerry, просто ответьте на несколько вопросов, на выполнение которых у вас уйдет примерно 45 секунд, и вы сразу же получите расценки на страхование автомобиля с покрытием, аналогичным вашему текущему плану. Клиенты Jerry экономят в среднем $800+ в год.

ЕЩЕ : Как вывести запах дыма и сигарет из автомобиля

Техническое обслуживание автомобилей Ремонт автомобилей

Посмотреть полный ответ исследованы, написаны и проверены нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.

Просмотреть больше контента

Ресурсы по ремонту автомобилей

• Замена топливного наполнителя. Стоимость

Страховка вашего автомобиля

• Стоимость страховки Volkswagen Golf Gls

• Стоимость страховки Nissan 300Zx

• Dodge Charger Sxt Insurance Cost

• Audi Tt Rs Prestige Insurance Cost

• Mitsubishi Outlander Sport Gt Insurance Cost

Insurance in Your State

Insurance In Your City

• Volant Car Insurance

• Страхование автомобилей Cusseta

• Страхование автомобилей Trenton

• Страхование автомобилей Clayton

• Страхование автомобилей Dalzell

Что спрашивают другие

Сколько стоит подержанный BMW X5?

Не буду врать, у меня дорогие вкусы при ограниченном бюджете, но мне также нужна машина с дополнительным пространством для моих двоих детей. Я смотрел на BMW X5, но новые модели немного дороговаты. Сколько будет стоить подержанный BMW X5?

Эрик Шад

27 апреля 2022 г.

Сколько стоит подержанный Dodge Challenger Hellcat?

Я хотел бы купить Dodge Challenger Hellcat, но в моем бюджете недостаточно места, чтобы позволить себе новую модель. Сколько стоит б/у?

Андреа Барретт

27 апреля 2022 г.

Сколько раз должны использоваться подушки безопасности?

Мне пока не приходилось об этом беспокоиться, но я много думаю о том, что происходит с подушками безопасности после автомобильной аварии. Вы можете использовать их снова? Их заменяют? Подушки безопасности предназначены для использования сколько раз?

Мелани Мерген

27 апреля 2022 г.

Просмотреть все вопросы

Прочитать советы автомобильных экспертов в Jerry

Lamborghini Urus: внедорожник встречает суперкар

Lamborghini Urus 2022 года — это внедорожник с непревзойденными характеристиками, но его стартовая цена почти в четверть миллиона долларов не для слабонервных.
