Замена кардана Нива Шевроле: снятие, смазка, балансировка, центровка

Карданный вал — ключевой элемент трансмиссии, необходимый для передачи крутящего момента к ведущем мосту. Нива Шевроле, как полноприводной автомобиль, имеет два кардана — передний и задний.

Содержание статьи:

• 1 Принцип работы
• 2 Неисправности переднего и заднего приводов ВАЗ 2123
• 3 Как снять карданные механизмы своими руками?
• 4 Смазка
• 5 Как отцентровать?
• 6 Балансировка валов
• 7 Полезное видео

Принцип работы

Во время движения положение мостов относительно раздаточной коробки постоянно меняется. Поэтому для передачи усилий между несоосными осями, расстояние между которыми постоянно меняется, используется карданная передача.

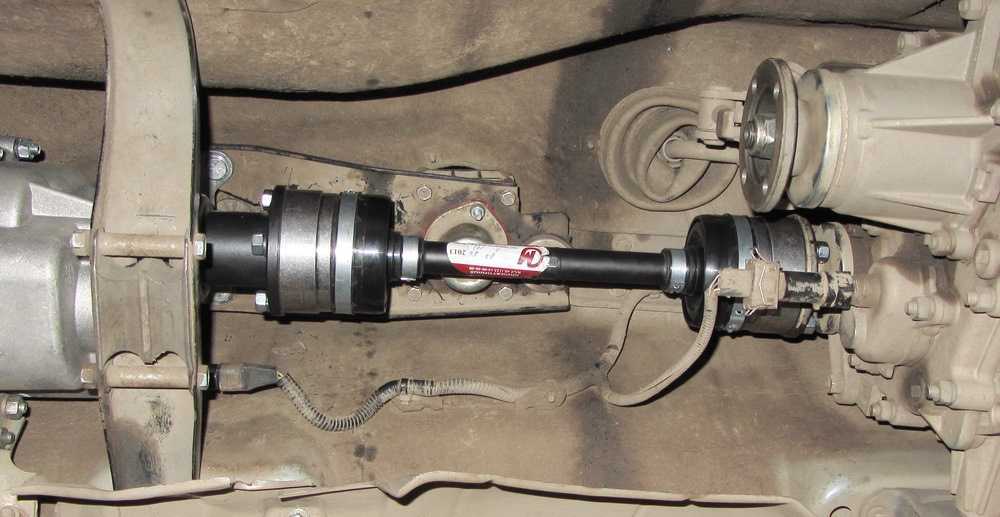

Передний и задний карданы Нивы отличаются лишь длиной. На автомобиль могут устанавливаться два типа узлов: с крестовинами или ШРУСами.

Первый вариант конструкции состоит из трубчатого вала, вилок с крестовинами. Шлицевое соединение, которое обеспечивает изменение длины, уплотнено сальниками.

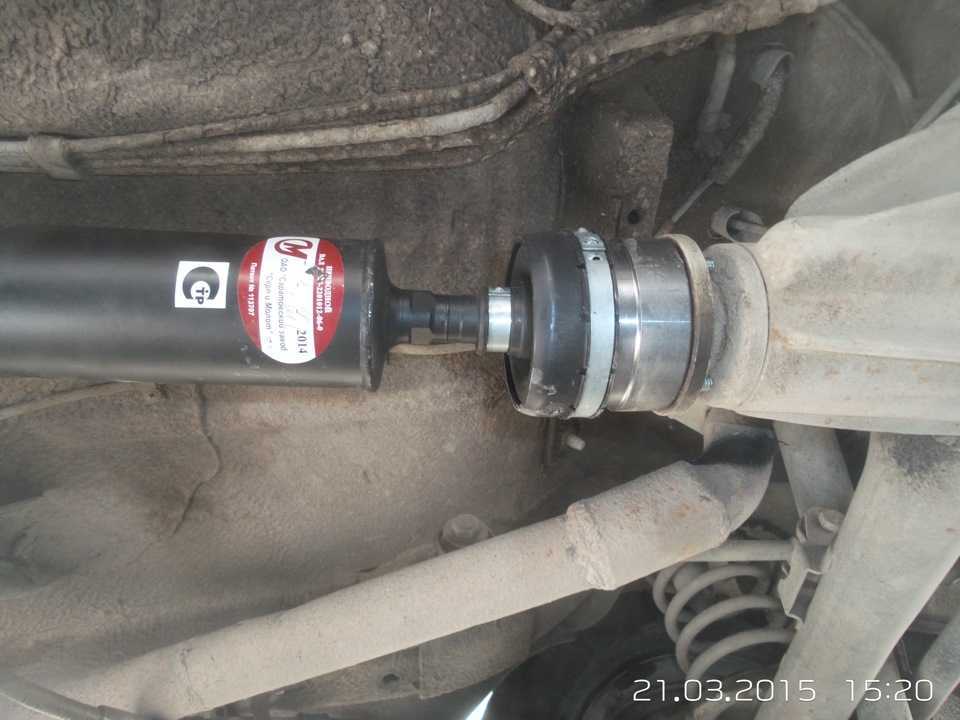

В кардане со ШРУСами выполнен с использованием шарниров равных угловых скоростей. Они установлены на его концах вместо крестовин, защищенные пыльниками.

Интересное! ШРУСы обеспечивают плавное вращение узла при больших углах изгиба. Поэтому на все новые Нивы Шевроле устанавливаются шрусовые карданы.

Теоретически, моторесурс карданного вала на ШРУСах намного превышает срок службы детали с крестовинами. Однако при разрыве пыльника из шарнира равных угловых скоростей вытекает смазка и в подшипники забивается песок. Поэтому при регулярной эксплуатации Нивы в условиях жесткого бездорожья крестовины более предпочтительны.

Примечание! Оба типа деталей имеют одинаковые фланцы для крепления к мосту и раздатке. Поэтому при ремонте привода можно одинаково использовать узлы с крестовинами или с ШРУСами.

Аналогичная передача также соединяет раздаточную коробку с КПП Нивы Шевроле. В этом случае используется промежуточный вал со ШРУСом на одном конце и шлицами на другом.

Неисправности переднего и заднего приводов ВАЗ 2123

Независимо от конструкции валов, можно отметить три признака неисправности:

• вибрация во время движения. Причиной могут быть изношенные крестовины (ШРУС) или деформация вала;
• стук при старте с места, наборе скорости или торможении двигателем. Это случается при износе ШРУСов или крестовин;
• утечка смазки из-под пыльников шарнира равных угловых скоростей или шлицевого соединения.

Проверить состояние узлов можно самостоятельно. Для этого нужно:

• поставить машину на яму или эстакаду;
• убедиться в отсутствии утечки смазки;
• крепко взяться рукой за кардан недалеко от шарнира;
• резкими движениями покачать узел в направлении, перпендикулярной оси вращения.

При наличии утечки масла или люфта необходимо снять неисправный узел и заменить его новым. В отдельных случаях возможен ремонт — замена ШРУСов, крестовин, балансировка.

Как снять карданные механизмы своими руками?

Работы выполняются на яме, подъемнике или эстакаде. Для замены деталей вам понадобятся:

• отвертка;
• ключ на 13.

Для демонтажа и установки переднего вала нужно выполнить такие операции:

• последовательно открутить гайки болтов, крепящих фланцы к редуктору заднего моста и раздаточной коробке. При этом нужно придерживать деталь чтобы она не упала;
• извлечь болты крепления;
• снять задний кардан с автомобиля.

Для монтажа нового кардана нужно:

• установить новую деталь и, удерживая ее, совместить отверстия на фланцах;
• вставить болты и затянуть гайки крепления к мосту и раздатке.

Замена заднего кардана выполняется аналогичным образом. Отличие состоит в том, что для удобства работы можно демонтировать поперечные тяги моста.

Смазка

Изделия на крестовинах нуждаются в периодическом обслуживании — шприцевании. Для этого на них имеются пресс-масленки на крестовинах и в районе шлицевого соединения.

Чтобы смазать шлицы, необходимо:

• демонтировать карданный вал;
• очистить масленку от грязи;
• специальным шприцем выдавить смазку.

Смазка крестовин также выполняется шприцом через пресс-масленки. Разница в том, что для этого не обязательно снимать деталь с автомобиля.

Как отцентровать?

После замены деталей необходимо выполнить центровку. При этом регулируется положение не карданных валов, а раздаточной коробки. Операция выполняется с помощником на яме или эстакаде. Порядок действий:

• поддомкратить машину, вывесив все 4 колеса;
• ослабить (но не откручивать полностью) крепление раздаточной коробки;
• после этого один человек должен завести мотор, включить передачу и «разогнать» машину до 60-80 км/час, а второй — затянуть крепление раздатки.

В результате этих простых действий раздаточная коробка примет оптимальное положение относительно карданных валов.

Балансировка валов

Процедура необходима после замены крестовин или легких повреждений карданного вала. Выполняется она на специальном сбалансированном стенде с датчиками и контрольными поверхностями.

Важно! В домашних условиях с использованием  не удастся добиться необходимой точности подбора грузов. Поэтому балансировку следует выполнять в условиях специализированного СТО.

Полезное видео

Посмотрите ниже подробное видео о том как снять карданный вал своими руками:

Похожие статьи:

Задний кардан автомобиля Шевроле Нива

Поскольку автомобиль Шевроле Нива — это внедорожник, то он имеет полноприводную структуру. В таком случае передача усилия производится за счет использования карданного вала. Сегодня мы детально разберем задний кардан Нивы, а так же его особенность строения и устранение поломок.

Структура кардана

Карданная передача — это стальная трубка, которая внутри является пустотелой. К этой трубке с обеих сторон привариваются такие детали:

• Вилка шарнира
• Шлицевой наконечник

Ко второй детали подводится вилка второго шарнира, которая одета на него. Это позволяет обеспечить известное всем шлицевое соединение. Необходимым пунктом является уплотнение этого соединения, а используется для этого уплотнительный сальник.

Автомобиль имеет одинаковую конструкцию переднего и заднего кардана, различия тут только в длине детали. Стоит заметить, что на моделях рестайлинга Нива уже идет с усовершенствованной и модернизированной конструкцией кардана. В тоже время, автомобили с 2010 года выпуска уже с валом привода с шарнирами равных угловых окончаний.

Диагностика повреждений карданной передачи

Работоспособность детали проверяется при включенной нейтральной передачи. При этом транспортное средство устанавливается на смотровую яму. Проверочные работы выглядят следующим образом:

1. Тщательный внешний осмотр
2. Покачивание вала с той стороны где выполняется проверка. Люфт при этом не допустим.
3. Проверяют наличие окружных зазоров путем резкого прокручивания вала
4. Необходимость замены

Обязательно нужно провести балансировку пластин, особенно после того, как производились замены деталей. Если этого вовремя не сделать, то в будущем вибрации при езде на сравнительно высокой скорости будут только увеличиваться. Балансировка проводится путем посещения СТО.

Снятие и замена вала

Снятие и последующая замена кардана на автомобиле Нива до 2010 года выпуска производится в таком порядке:

1. Установка автомобиля на эстакаду
2. Выполняются насечки на торцах фланцев и разметки в соединительных местах
3. Откручивается гайка кронштейна
4. Откручиваются остальные гайки креплений
5. Вынимаем 3 болта креплений, а 4 оставляем с целью фиксации детали
6. Выкручиваем гайки с другой стороны
7. Вытаскиваем последний болт

Демонтаж кардана со ШРУС

1. Устанавливаем автомобиль на нейтралку
2. Прокладываем регулируемый упор
3. Отвинчиваем гайки и опускаем коробку
4. Проворачиваем кардан и снимаем его с гаек
5. Отжимаем ШРУС при помощи нескольких лопаток
6. Откручиваем 4 гайки вала, придерживая его рукой

Замена пыльника на ШРУС

1. Снимается кардан
2. Вынимаем устройство из ямы и снимаем пыльник
3. Убираем стопорное кольцо
4. Убираем стопорное кольцо со стороны где снимается пыльник
5. Вынимаем шарнир и промываем все детали
6. Устанавливаем на пыльник хомуты

Можно ли сделать самому?

Хоть это и кажется легко на первый взгляд, но работы такого типа относятся к технически сложным. Именно поэтому поездка в сервисный центр экономит силы и время, а также финансовые средства.

Лада Нива 21214 21214М Дополнительная задняя резиновая опора раздаточной коробки 3

Преимущества:

— Устраняет вибрацию и шум раздаточной коробки

— продлить срок службы всех компонентов привода

— Рекомендуется для внедорожников

Установка третьей (дополнительной) опоры ТРК, обеспечивает дополнительный ресурс элементов подвески ТРК и элементов кузова, снижает шум и вибрацию автомобиля.

Наиболее эффективной является установка третьей опоры раздаточной коробки, обеспечивающая при этом оптимальную жесткость подвесок силового агрегата, а также исключение существующих на автомобилях погрешностей взаимного расположения агрегатов трансмиссии относительно силового агрегата, чтобы обеспечить оптимальные узлы в карданных шарнирах.

Для установки третьей дополнительной опоры на автомобиль 2131 и 21214 далее по тексту 21214М используется последовательность разборки и сборки, за исключением мест сверления в усилителе пола относительно кронштейна.

Примечание: Третья опора коробки раздатки устанавливается на все автомобили Шевроле Нива.

Инструкции по установке

Для установки задней опоры раздаточной коробки потребуются инструменты: два ключа №13, один ключ №10, два ключа №17, крестовая отвертка, дрель, сверло диаметром 8 мм, телескопическая стойка.

Процедура монтажа:

1. Открутите винты, крепящие верхнюю часть облицовки туннеля к полу, и снимите ее.

2. Снимите сиденье переднего пассажира в салоне. Для ВАЗ-2121 необходимо открутить четыре болта крепления салазок сиденья к полу. На автомобилях 21213, 2131 и их модификациях отверните 4 гайки крепления опор переднего сиденья и поднимите сиденье вверх.

3. Отвинтите винты, крепящие нижнюю часть облицовки туннеля. Убрать ковер тоннеля пола из-под нижней части обшивки, открыв доступ к усилителю на тоннеле, по краям которого впоследствии будут просверлены отверстия для крепления задней опоры раздаточной коробки (раздаточной коробки)

4. Установите телескопическую опору под раздаточной коробкой так, чтобы между подставкой и дозатором был зазор около 12 см. Отсоедините боковые опоры ПК от кузова автомобиля, отвернув по две гайки на каждой опоре. Аккуратно опустите дозатор, поддерживая его на телескопической опоре.

5. Для автомобиля ВАЗ-2121 требуется заменить три пальца на раздаточной коробке на более длинные, идущие в комплекте с задней опорой РК. Для этого отверните три гайки на картере коробки дозатора вместе со шпильками. Вместо старых шпилек вверните более длинные и затяните гайки с гравировочными шайбами ​​обратно на шпильки.

6. На указанные шпильки установите заднюю опору раздаточной коробки и закрепите ее тремя гайками с гравировочными шайбами.

7. Поднимите и предварительно закрепите Раздаточную коробку на кузове, закрутив гайки боковых опор Раздаточной коробки. При этом необходимо повернуть опору так, чтобы ее вторая опорная площадка была параллельна кузову.

8. Далее необходимо установить дозатор в оптимальное рабочее положение. Для этого, если автомобиль установлен на подъемнике, нужно завести двигатель и на первой передаче кратковременно прокрутить колеса автомобиля. При этом телескопическая подвеска должна располагаться с небольшим зазором под дозатором. Если автомобиль стоит на эстакаде, то при включенной передаче необходимо 2 раза перекатить автомобиль вперед и назад в пределах свободного места на эстакаде.

9. Не перемещая раздаточную коробку, вставьте опорную пластину (прилагается) между задней частью дозатора и корпусом. Совместите круглые отверстия пластины с овальными отверстиями задней опоры и, наконец, прикрутите боковые опоры раздаточной коробки к корпусу.

10. Сквозь отверстия в опорной плите просверлите отверстия в корпусе, удерживая опорную плиту от возможного вращения.

11. Из салона автомобиля вставьте болты с шайбами ​​в отверстия в полу. Снизу автомобиля, установив на болты плоские, а затем гравировочные шайбы, закрепите заднюю опору Раздаточной коробки гайками на кузове. Затяните крепление двух частей задней опоры дозатора друг к другу.

12.Собрать детали салона в салон автомобиля в порядке, обратном процессу разборки.

РЕКОМЕНДАЦИЯ

В случае, если автомобиль не новый, для максимально эффективной установки задней дополнительной опоры требуется одновременная замена двух боковых опор Раздаточной коробки.
