Виды SMD светодиодов. Расшифровка маркировки.

Теоретически все светодиоды можно классифицировать по видам и типам, а вот практически…..Быстрое развитие «светодиодного» рынка выбросило в продажу большое кол-во типов, видов и подвидов светодиодов, да и производители зачастую  ведут собственную классификацию, поэтому однозначно классифицировать светодиоды получается слегка проблематично. А если не существует научно обоснованной системы классификации LED, то мы постараемся в нашей статье рассказать про типы и виды светодиодов, опираясь на собственный опыт работы с LED продукцией, а также на опыт и знания наших коллег по рынку.

​Грубо говоря, светодиоды можно разделить на два типа: осветительные и индикаторные.

Индикаторные светодиоды

Осветительные светодиоды

Осветительные светодиоды — это те, которые могут обеспечить световой поток, как у традиционных источников света или даже превзойти его. К ним можно отнести 4 популярных вида: SMD, COB, Filament и PCB STAR.

Но мы подробно остановимся на самых-самых популярных  осветительных светодиодах — SMD

SMD переводится с английского = Surface-Mount-Device (устройство для поверхностного монтажа). В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения. Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому их и называют «изделиями поверхностного монтажа».

Их популярность – это следствие малой стоимости, высокой надежности, продолжительного срока службы, ну а самое главное – высокой светоотдачи. Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Как расшифровать маркировку SMD?

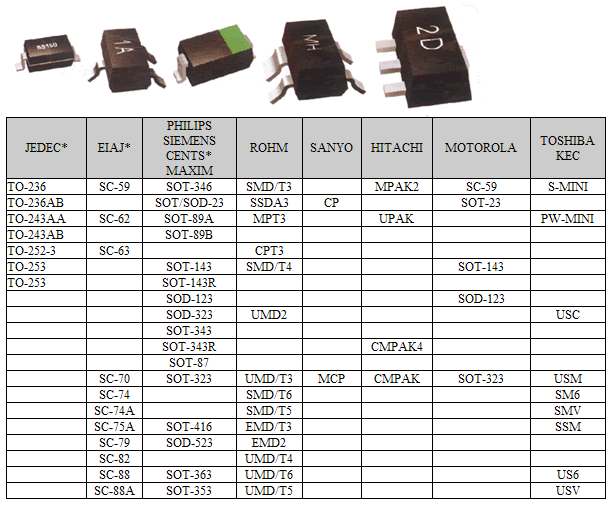

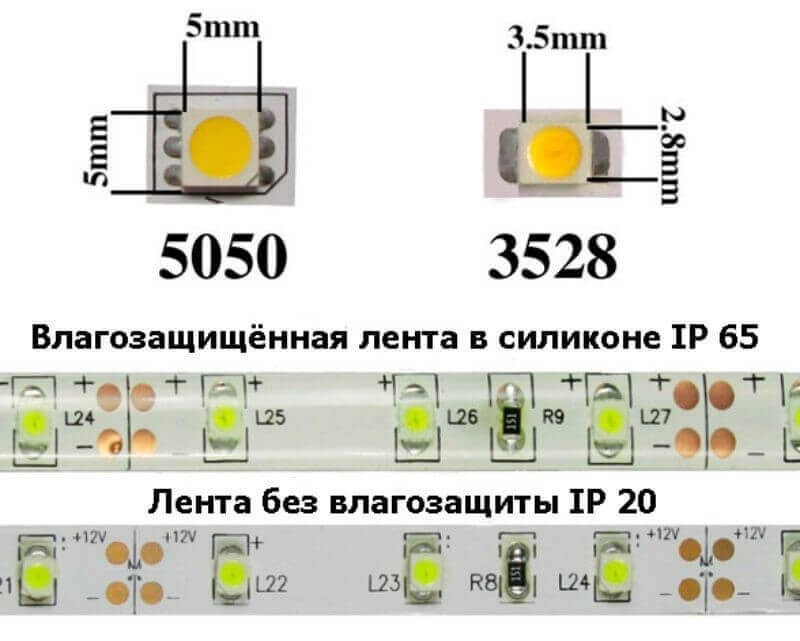

 Цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра.  Например, светодиод smd 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Технические же характеристики можно узнать только из сопроводительной документации или у продавца-консультанта.



Рассмотрим подробно все типы SMD светодиодов

Тип	Размер корпуса,  мм	Кол-во  кристаллов	Мощность, Вт	Световой поток,  ЛМ	Рабочий ток,  мА	Температура  эксплуатации	Угол  свечения	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0. 6 — 5.0	20	-40…+85	120 — 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 — 14	60 или 80	-20…+60	120 — 140	белый, теплый, синий, желтый, зеленый, красный, RGB,  WRGB
5630	5.6х3.0	1	0.5	57	150	-25…+85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40…+65	120	холодный, белый, нейтральный, теплый
3014	3. 0х1.4	1	0.12	9 — 11	30	-40…+85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40…+65	120	холодный, нейтральный, теплый

SMD 3528

SMD 3528 может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки. Очень часто светодиоды 3528 входят в состав светодиодных лент.

Примеры товаров с SMD3528
Светодиодная лента 4.8Вт 60LED 240Lm 12V IP22 (цвет желтый)
Светодиодная лента 4.8Вт 60LED 240Lm 12V IP65 (цвет зеленый)
Светодиодная лента 9.6Вт 120LED 480Lm 12V IP65 (цвет синий)



SMD 5050

SMD 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем однокристальный smd 3528. Кристаллы также защищены компаундом с люминофором или без него.

SMD 5050 наиболее популярен и используется для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов. Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как: одноканальная, где три кристалла соединены параллельно и питаются одним напряжением; RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Примеры товаров с SMD5050

Светодиодная лента 14.4Вт 60LED 840Lm 12V IP33 6500K (холодный белый) Oreol

Светодиодная лента влагозащищенная 14.4Вт 60LED 840Lm 12V IP65 6500K (холодный белый) OREOL



SMD 5630 и 5730

SMD 5630 представляет собой однокристальный мощный прибор, способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода — белый разной цветовой температуры.

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Примеры товаров с SMD5630 и SMD5730
Светодиодная линейка 25Вт SMD5630-72LED 2500Lm 12V IP33 6000K (холодный белый) OREOL
Комплект Alluminium Sanan 5730 520*12/0.5W*16chips 32W-3500Lm 5000K PF:0.75 AC:160-265V DC:105V 280mA

SMD 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Основная область применения SMD 3014 — светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп

SMD 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский SMD 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.  Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Примеры товаров с SMD2835

Светодиодная лента 9.6Вт SMD2835-120LED 820Lm 12V IP33 6500K (холодный белый) OREOL

СД лента 19Вт SMD2835-240LED 1900Lm 12V IP33 4000K (нейтральный белый) OREOL
Светодиодная лента 9.6Вт SMD2835-120LED 800Lm 12V IP33 СИНИЙ OREOL


*

Вообще проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить: в тактических и карманных фонариках; в автомобильных лампах; в бытовых лампочках различной мощности; в декоративной внутренней и наружной подсветке. Разноцветные RGB и RGBW применяются не менее широко: в вывесках, дорожных знаках, светофорах, указателях, рекламе; в лампах освещения, с изменяемой цветовой температурой; в ландшафтном дизайне; в декоративной внутренней и наружной подсветке; в приборах индикации.

Для справки: общая светодиодная технология существует не так уж и давно. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году в General Electric. Первые светодиоды стоили более 200 долларов за диод и до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Использование светодиодов в лампочках является довольно. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется

Характеристики и внешний вид SMD-светодиодов

SMD означает Surface Mounted Device, что с английского переводится как компоненты, предназначенные для поверхностного монтажа. Эта технология изготовления электронных компонентов на печатной плате. Основным отличием технологии от традиционной (сквозного монтажа в отверстия) выступает то, что компоненты монтируются без отверстий и только со стороны токопроводящей дорожки. Их приклеивают, а затем припаивают.

Особенности SMD-светодиодов

Первые LED-светильники производились с применением обычных светодиодов. Они оснащены аксиальными (проволочными) достаточно длинными выводами, которые предназначены для монтажа в отверстия в плате.

У светодиодов типа SMD есть только небольшие контактные площадки, которыми устройства монтируются прямо на плату. Это планарные (плоские) выводы, не требующие отверстий в плате. Ввиду простоты такого монтажа после появления SMD-компонентов его доверили роботизированным системам, которые делают все автоматически. Это сделало изготовление осветительных приборов более экономичным.

Еще одним преимуществом SMD-светодиодов стала возможность изготовления миниатюрных, но мощных диодов. Это связано с улучшенным отводом тепла от кристаллов. Они почти лежат на плате, а еще имеют короткие и массивные выводы. Этим и обусловлена возможность эффективного отвода тепла от мощных кристаллов. Хотя многие из них все-таки нуждаются в подборе и расчете радиатора. Снаружи для защиты от окружающей среды их заливают компаундом, часто с добавлением люминофора, который выравнивает цветовую характеристику диода.

Характеристики и виды SMD-светодиодов

Первое, с чем стоит разобраться, – это маркировка SMD-светодиодов. В общем виде в обозначении присутствует аббревиатура SMD и 4 цифры, например, SMD 3528. Это один из самых распространенных типоразмеров SMD-светодиодов. В данной маркировке отражаются только размеры в миллиметрах: 3528 означает 3,5х2,8 мм. Соответственно, SMD 5050 имеет размеры 5,0х5,0 мм, а SMD 5730 – 5,7х3,0 мм.

Различия наблюдаются и в отношении ряда других параметров. Самые значимые характеристики SMD-светодиодов приведены в таблице.

Ранее наиболее популярными были SMD 3528 и 5050, но сегодня они используются в основном в светодиодных лентах. Для светильников используют SMD 5630 как более современные диоды. Количество светодиодов на ленте может составлять от 30 до 240 шт./м. От этого зависит удельная мощность и яркость LED-ленты.

Важные вопросы относительно SMD-светодиодов

Решая вопрос, как определить полярность SMD-светодиода, необходимо обратить внимание на корпус изделия. На лицевой части обычно есть срез – с этой стороны находится катод (минус).

Как узнать параметры светодиода SMD? Очень просто, достаточно линейкой измерить его размеры, а уже по ним определить тип диода и в таблице посмотреть его характеристики. Таким простым способом даже можно рассчитать мощность светодиодной ленты, если она не указана производителем на упаковке или у вас нет паспорта.

Проверка SMD светодиодов осуществляется с помощью мультиметра. Его переключают в специальный режим «Диоды», после чего красный щуп подсоединяется к аноду, а черный – к катоду. На экране должно показаться напряжение. После этого нужно поменять полярность подключения и посмотреть, нет ли падения напряжения. Если нет, значит, светодиод полностью рабочий. Это один из способов проверки светодиодной ленты на исправность.
