Понятие скважности импульса и коэффициента заполнения

Содержание

• 1 Что такое ШИМ
• 2 Применение
• 3 Видео

Общеизвестно, что регулировать количество оборотов электродвигателя можно периодическим включением и отключением его от энергосети, кроме того при изменении времени включения и отключения можно задавать дополнительные параметры скорости. Это явление характерно не только для электродвигателя – его действие можно заметить во всех потребителях тока, способных запасать энергию, иначе говоря, инерционных системах.

Скважность

Принцип широтно-импульсной модуляции основан именно на этом эффекте, он нашёл себе достаточно широкое применение при управлении электротехническими устройствами и источниками освещения, где требуется циклическая подача энергии. В английском языке этот принцип получил название – Pulse-Width Modulation.

Что такое ШИМ

Что такое электрический импульс? Это резкий конечный всплеск напряжения в системе. Поскольку он конечен, то он имеет начало, обычно называемое фронтом, ширину и спад, его окончание, период.

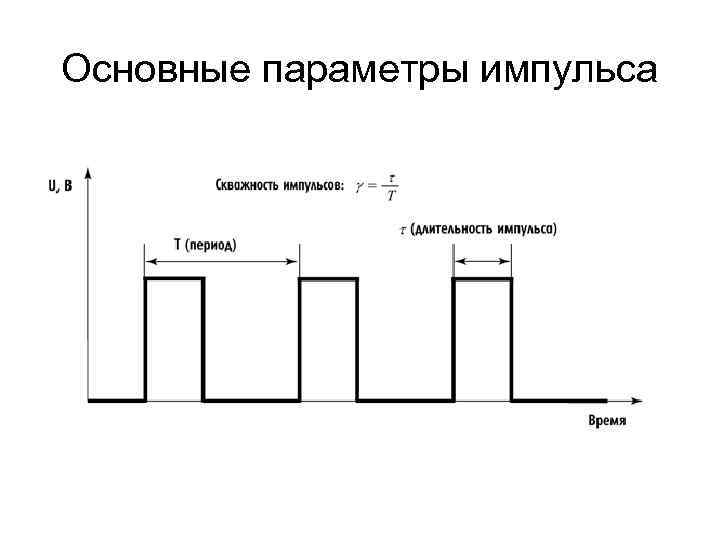

Такие всплески можно охарактеризовать следующими параметрами:

• периодичность – это временной период до фронта следующего импульса, обозначается литерой T;
• скважность – отношение периода к ширине, это величина безразмерная и выражается чаще всего в процентах, на схеме можно обозначить участок между спадом первого импульса и фронтом нового, обозначается литерой S;
• частота сигнала – количество всплесков за определённый промежуток времени, величина, обратная периоду колебаний;
• ширина импульса – период времени, в течение которого его амплитуда стабильна;
• коэффициент заполнения – значение, обратное скважности, обычно обозначается в формулах литерой t.

Таким образом, скважность импульса – это соотношение:

S = T/t.

Благодаря этому, широтно-импульсная модуляция позволяет управляемо изменять напряжение в системе от нулевого значения до максимальной амплитуды сигнала, это используется для установки оптимальных режимов работы инерциальных систем.

Схема

Применение

Генератор импульсов

Для формирования прямоугольных колебаний применяется микросхема аналогового типа или чип-контроллер. Сами колебания управляют только нагрузкой, идущей от источника тока. Подключение производится через ключевую схему на полупроводнике. Ключ имеет всего два состояния: либо он включён в сеть, либо размыкает её.

Грубо говоря, все зависит от характеристик колебаний. Так, если светильник подключен через подобную схему, то при низкой частоте работы устройства лампа будет мигать с определенной периодичностью, но при превышении её сверх 50Гц в человеческих глазах отдельные всплески света сольются в одно ровное свечение. Это особенность человеческого глаза, который не улавливает колебания свыше этого значения. Но и яркость свечения можно регулировать. Чем ниже коэффициент заполнения, а, следовательно, и значение, обратное ему, тем меньше яркость свечения источника.

Аналогичный пример можно использовать и с двигателем постоянного тока, под управлением широтно-импульсного регулятора. При этом низкая частота приведёт к снижению оборотов двигателя, в то время как высокая – к его эффективной работе. Для её достижения используются ключи-полупроводники, обладающие значительным быстродействием и низким коэффициентом проводимости, так как в противном случае возможно запаздывание сигнала.

При необходимости сигналы схемы импульсного регулятора можно усреднять, для этого используются фильтры низких частот, но при подключении двигателя с большой механической инерцией и хорошим значением индуктивности. В этом случае снижение амплитуды и частоты происходит самопроизвольно.

Скважность, а также её обратное значение зависят от уровня моделирующего сигнала, частота таких устройств определяется частотой дублирующего генератора, подающего дополнительный сигнал.

Генератор для получения скважности

Видео

Оцените статью:

отношение периода следования к длительности импульса

Техническая характеристика формы импульсов связана с количественной оценкой основных параметров импульса, свойств отдельных его участков, которые играют разную роль при воздействии импульса на устройство. На рис. выше изображены идеализированные формы импульса. Из-за переходных процессов в устройствах (формирования и усиления импульсов) существует реальная форма, например, прямоугольного импульса (рис. ниже).

Реальная форма импульса

Основные параметры импульса – это:

• l Размах импульса – Um,
• l Длительность импульса – tи,
• l Длительность переднего фронта – tф,
• l Длительность заднего фронта – tсп,
• l Спад вершины – ΔU,
• l Размах выброса заднего фронта – Um обр,
• l Длительность выброса заднего фронта – tи обр.

Указанные величины считываются между уровнями 0.1 и 0.9 от амплитуды в микросекундах, в зависимости от частоты сигнала. Амплитудные – в вольтах.

Определить параметры импульсного сигнала можно с помощью осциллографа, частотомера или мультиметра.

Частота импульсов

Чаще всего в физиотерапии применяют низкую частоту импульсов: от единичных до 1000 Гц (импульсов в секунду). Такой низкий диапазон частот, применяемых в физиотерапевтической косметологии, определяется электрофизиологической лабильностью волокон скелетных мышц. Для стимуляции скелетных, гладких мышц и нервных проводников нужны разные частоты подачи импульсов. При выборе частоты импульсного тока ориентиром могут служить экспериментально определенные величины.

Возможность менять частоту импульсов существенно расширяет область применения аппарата. А функция «дрейф частот» предлагает в одной «пачке» импульсов частоты для всех возбудимых клеток.

Управление скважностью

Блокинг генератор: принцип работы

С помощью цифровых сигналов происходит управление разнообразными устройствами. Первое применение такого управления использовалось при передаче информации кодом Морзе. Сигнал передаётся короткими и длинными импульсами. Каждой букве соответствует определённый набор точек и тире. Сегодня этот метод управления используется для ШИМ-управления.

При изменении D (коэффициент заполнения) от 0 до 1 добиваются нужного напряжения на выходе электронного устройства. Таким образом, можно управлять оборотами двигателя, освещением, яркостью дисплея и т.д. При формировании прямоугольных импульсов используются специально разработанные микросхемы, например, NE555, NL494, КР1006ВИ1, IR2153, и микроконтроллеры: Arduino, AVR, SG2525A.

Для обеспечения надёжной работы управляемых устройств к параметрам импульсного сигнала предъявляются жестокие требования по их стабильности. Это достигается применением кварцевого генератора и хорошей переходной характеристикой схемы формирования управляющих импульсов.

Полярность импульсов

Импульсы бывают моно- и биполярными. Монополярные импульсы вызывают диссоциацию веществ на ионы, а также способны продвигать электрически заряженные частицы вглубь тканей. Таким образом, монополярный импульсный ток тоже может использоваться для ионофореза. Вещества применяются те же, что при ионофорезе гальваническим током.

Биполярные импульсы вызывают колебательные движения заряженных частиц на биологических мембранах. Симметричные биполярные импульсы компенсируют электролиз, и раздражения кожи под электродами не бывает. Биполярные импульсы лучше преодолевают сопротивление кожи и ощущаются как более комфортные.

Видео

RS триггер

Кофе капсульный Nescafe Dolce Gusto Капучино, 3 упаковки по 16 капсул

1305 ₽ Подробнее

Кофе в капсулах Nescafe Dolce Gusto Cappuccino, 8 порций (16 капсул)

435 ₽ Подробнее

Hi-Res плееры

Электрический импульс и импульсный ток

кратковременное изменение электрического напряжения или силы тока на фоне некоторого постоянного значения.

Импульсы подразделяются на две группы:

— электрические импульсы постоянного тока или напряжения;

— модулированные электромагнитные колебания.

Видеоимпульсы различной формы и пример радиоимпульса показаны на рис. 14.7.
Рис. 14.7.Электрические импульсы
В физиологии термином «электрический импульс» обозначают именно видеоимпульсы, характеристики которых имеют существенное значение. Для уменьшения возможной погрешности при измерениях условились выделять моменты времени, при которых параметры имеют значение 0,1Umax и 0,9Umax (0,1Imax и 0,9Imax). Через эти моменты времени выражают характеристики импульсов.
Рис.14.8.Характеристики импульса (а) и импульсного тока (б)
— периодическая последовательность одинаковых импульсов.

Характеристики отдельного импульса и импульсного тока указаны на рис. 14.8.

На рисунке указаны:
14.4. Импульсная электротерапия
— метод лечебного воздействия на структуры головного мозга. Для этой процедуры применяют прямоугольные

импульсы с частотой 5-160 имп/с и длительностью 0,2-0,5 мс. Сила импульсного тока составляет 1-8 мА.

— метод лечебного воздействия на кожные покровы головы импульсными токами, вызывающими обезболивание или снижение интенсивности болевых ощущений. Режимы воздействия показаны на рис. 14.9.
Рис. 14.9.Основные виды импульсных токов, используемых при транскраниальнойэлектроанальгезии:
а) прямоугольные импульсы напряжением до 10 В, частотой 60-100 имп/с, длительностью 3,5-4 мс, следующие пачками по 20-50 импульсов;

б) прямоугольные импульсы постоянной (б) и переменной (в) скважности продолжительностью 0,15-0,5 мс, напряжением до 20 В, следующие с частотой

Выбор параметров (частоты, длительности, скважности, амплитуды) осуществляется индивидуально для каждого больного.

использует полусинусоидальные импульсы

(рис. 14.10).

представляют собой диадинамические токи — импульсы с задним фронтом, имеющим форму экспоненты, частота этих токов 50-100 Гц. Возбудимые ткани организма быстро адаптируются к таким токам.

— метод лечебного применения импульсных токов для восстановления деятельности органов и тканей, утративших нормальную функцию. Лечебный эффект обусловлен тем физиологическим действием, которое оказывают на ткани организ-
Рис. 14.10.Основные виды диадинамических токов:
а) однополупериодный непрерывный ток с частотой 50 Гц;

б) двухполупериодный непрерывный ток с частотой 100 Гц;

в) однополупериодный ритмический ток — прерывистый однополупериодный ток, посылки которого чередуются с паузами равной длительности

г) ток, модулированный разными по длительности периодами

ма импульсы с высокой крутизной фронта. При этом происходит быстрый сдвиг ионов из установившегося положения, оказывающий на легковозбудимые ткани (нервную, мышечную) значительное раздражающее действие. Это раздражающее действие пропорционально скорости изменения силы тока, т.е. di/dt.

Основные виды импульсных токов, используемых в этом методе, показаны на рис. 14.11.
Рис. 14.11.Основные виды импульсных токов, используемых для электростимуляции:
а) постоянный ток с прерыванием;

б) импульсный ток прямоугольной формы;

в) импульсный ток экспоненциальной формы;

г) импульсный ток треугольной остроконечной формы

На раздражающее действие импульсного тока особенно сильно влияет крутизна нарастания переднего фронта.

— лечебное воздействие импульсных и переменных токов на биологически активные точки (БАТ). По современным представлениям такие точки являются морфофункционально обособленными участками тканей, расположенными в подкожной жировой клетчатке. Они имеют повышенную электропроводность по отношению к окружающим их участкам кожи. На этом свойстве основано действие приборов для поиска БАТ и воздействия на них (рис. 14.12).

1.

2.Генераторы импульсных сигналов.

Устройства, предназначенные для генерации импульсов.

По форме импульсов генераторы делятся на Генераторы прямоугольных импульсов и генераторы импульсов Не прямоугольной формы, в частности генераторы пилообразных импульсов.

Чтобы получить импульсы прямоугольной формы с крутыми фронтами, широко применяются так называемые Релаксационные генераторы, принцип которых основан на использовании усилителей с положительной обратной связью. Эти генераторы могут работать в одном из таких режимов: ожидания, автоколебания, синхронизации и деления частоты.

В режиме ожидания генератор имеет одно стойкое состояние. Внешний импульс запуска вызывает прыжкоподобный переход генератора в новое нестойкое состояние. В этом состоянии, которое называется квазистойким, или временно стойким, в генераторе происходят довольно медленные изменения, которые в конце концов приводят к обратному прыжку к начальному стойкому состоянию. Длительность пребывания генератора во временно стойком состоянии, т. е. длительность импульса, определяется параметрами элементов генератора. Основные требования: стабильность длительности генерированного импульса и стойкость его начального состояния.

В автоколебательном режиме генератор не имеет стойкого состояния, а имеет два временно стойких состояния. Переход с одного временно стойкого состояния в другое и назад осуществляется прыжком без влияния какого-либо внешнего фактора. Во время этого процесса генерируются импульсы, амплитуда, длительность и период которых полностью определяются параметрами элементов генератора. Основным требованием к таким генераторам является высокая стабильность частоты импульсов.

Режим синхронизации и деления частоты применяется для генерации импульсов, частота которых равна или кратна частоте импульсов синхронизации, которые попадают на генератор из-вне.

Мультивибраторы.

Мультивибратор — одни из наиболее распространенных генераторов прямоугольных импульсов. Мультивибратор представляет собой двухкаскадный резистивный усилитель с глубокой положительной обратной связью.

Мультивибратор — это устройство, которое поочередно пребывает в двух временно стойких (квазистойких) состояниях. Как активные элементы в мультивибраторе используются биполярные и полевые транзисторы, логические интегральные микросхемы, операционные усилители.

Транзисторы мультивибратора пребывают поочередно в одном из двух режимов: в режиме отсечки и режиме насыщения.

Казалось бы при полной симметрии схемы после ее включения токи транзисторов и напряжения на конденсаторов и на электродах транзисторов должны быть одинаковыми, а состояние схемы устойчивым. Однако этого никогда не происходит, т. к. идеальной симметрии схемы добиться практически невозможно. Любая, даже самая незначительная асимметрия мгновенно приведет к тому, что один из транзисторов закроется, а другой будет открыт и доведен до режима насыщения.

Пусть ток коллектора транзистора Т2 оказался несколько больше коллекторного тока транзистора Т1. Это приведет к увеличению падения напряжения на резисторе R4 и к снижению отрицательного потенциала на коллекторе транзистора Т2. Через конденсатор С2 изменение потенциала коллектора транзистора Т2 передается на базу транзистора Т1.Это приведет к уменьшения тока коллектора Т1 и к увеличению отрицательного потенциала на коллектора этого транзистора. Через конденсатор С1 изменение потенциала коллектора транзистора Т1 передается на базу транзистора Т2, что вызывает дополнительное увеличение тока коллектора этого транзистора. Далее процесс повторяется и в конечном итоге транзистор Т2 полностью откроется и войдет в режим насыщения, а транзистор Т1 закроется. Этот процесс протекает лавинообразно и поэтому очень быстро, практически мгновенно.

Схема транзисторного мультивибратора.

Характеристики широтно-импульсной модуляции и влияние частоты и коэффициента заполнения

Ключевые выводы

●     Узнайте о широтно-импульсной модуляции (ШИМ).

●     Получите более полное представление о ШИМ как методе управления.

●     Получите лучшее представление о влиянии рабочего цикла и частоты в ШИМ.



Средний выходной сигнал широтно-импульсной модуляции на входе.

В электронике модуляция — это применение контролирующего или изменяющего воздействия на что-либо. Мы также называем это изменением высоты тона, силы или тона частоты, как в человеческом голосе.

Однако с точки зрения приложений мы обычно сталкиваемся с методами модуляции, используемыми для управления такими устройствами, как двигатели постоянного тока или светодиоды. В таких случаях метод называется широтно-импульсной модуляцией (ШИМ).

Методы широтно-импульсной модуляции

Как указывалось ранее, модуляция относится к способности осуществлять контроль над устройством или системой. Таким образом, подобные методы существуют во множестве приложений в области электроники. Одним из наиболее распространенных применений модуляции в качестве метода управления является ШИМ.

Мы сталкиваемся с широким использованием ШИМ из-за его адаптивного характера. ШИМ — это метод, который снижает среднюю мощность подаваемого электрического сигнала. Более того, этот процесс достигается за счет эффективного разделения сигнала на отдельные части. С точки зрения функциональной работы ШИМ обеспечивает этот контроль, контролируя средний ток и напряжение, которые он подает на нагрузку. Этот метод достигается путем быстрого включения и выключения переключателя между нагрузкой и источником.

Однако, если мы сравним периоды включения и выключения переключателя, увеличение времени включения по сравнению со временем выключения увеличивает общую мощность, подаваемую на нагрузку. В общем, этот метод управления имеет много полезных применений. Например, ШИМ в сочетании с отслеживанием точки максимальной мощности (MPPT) является одним из основных методов снижения выходной мощности солнечной панели для облегчения ее использования батареей.

Частота широтно-импульсной модуляции

В целом, ШИМ в основном подходит для работы инерционных устройств, таких как двигатели, на которые не так быстро влияет это явное переключение. Это в равной степени относится и к светодиодам с ШИМ из-за линейного характера влияния входного напряжения на их функциональность. Однако частота переключения ШИМ должна быть достаточно высокой, чтобы не влиять на нагрузку, а результирующий сигнал, воспринимаемый нагрузкой, также должен быть плавным.

Как правило, частота, с которой должен переключаться источник питания, сильно различается в зависимости от устройства и области его применения. Например, в электрической плите переключение должно производиться несколько раз в минуту, а для блоков питания ПК и аудиоусилителей — до десятков и сотен кГц. Одним из существенных преимуществ использования ШИМ является то, что потери мощности в коммутационных устройствах существенно низки. Фактически, в выключенной фазе переключателя ток практически отсутствует. Также в фазе включения коммутатора практически отсутствует падение напряжения на коммутаторе при передаче мощности на его нагрузку.

Поскольку потеря мощности является следствием как напряжения, так и тока, это приводит к практически нулевой потере мощности для ШИМ. Кроме того, ШИМ идеально подходит для цифрового управления из-за природы цифровой технологии (т. Е. 1 и 0 или состояния ВКЛ и ВЫКЛ). В общем, внутренняя природа цифровых технологий легко поддается функциональности ШИМ, и, таким образом, можно легко установить необходимый рабочий цикл.

Характеристики ШИМ

Сигнал ШИМ — это метод создания цифровых импульсов для управления аналоговыми цепями. Есть два основных компонента, которые определяют поведение ШИМ-сигнала:

• Рабочий цикл : Рабочий цикл — это часть одного периода, когда система или сигнал активны. Обычно мы выражаем рабочий цикл в виде отношения или процента. Период — это время, за которое сигнал завершает полный цикл включения-выключения.

• Частота : Скорость, с которой что-то повторяется или происходит в течение определенного периода времени. Другими словами, скорость, с которой происходит вибрация, создающая волну, например звуковую, радио- или световую, обычно рассчитывается в секунду.

Что касается коэффициента заполнения, когда уровень сигнала высокий, мы называем его включенным, а рабочий цикл описывает количество времени, в течение которого сигнал находится во включенном состоянии. Мы измеряем или количественно определяем рабочий цикл в процентах. Этот процент представляет собой конкретное время, в течение которого цифровой сигнал включен в течение периода (интервала), и этот интервал является обратным значением частоты сигнала.

Например, цифровой сигнал, который половину времени проводит во включенном состоянии и половину времени в выключенном состоянии, будет иметь коэффициент заполнения 50 %, т. е. идеальную прямоугольную волну. Цифровой сигнал, который проводит три четверти времени во включенном состоянии и одну четверть времени в выключенном состоянии, будет иметь рабочий цикл 75%.

Характеристики ШИМ Продолжение

Мы обсудили широкий спектр приложений, которые идеально подходят для функциональных возможностей ШИМ, включая светодиоды и двигатели (сервоприводы). Поскольку частота является основным компонентом метода ШИМ, понятно, что частота влияет на способность ШИМ осуществлять управление в приложении. Следовательно, частота прямоугольных импульсов должна быть достаточно высокой, например, для управления светодиодами, чтобы получить надлежащий эффект затемнения.

Например, рабочий цикл 20% при частоте 1 Гц будет заметен человеческому глазу, когда светодиод выключается и снова включается. Принимая во внимание, что рабочий цикл 20% при частоте 100 Гц или выше просто будет демонстрировать немного менее тусклый световой поток.

Я уверен, вы знаете, что мы можем использовать ШИМ для управления двигателями (сервоприводами). Мы также можем использовать его для управления углом серводвигателя. С точки зрения приложений это выгодно, когда мы прикрепляем его к механическому устройству, такому как роботизированная рука, в сборочной или производственной среде. Это идеально, потому что в сервоприводе используется вал, который поворачивается в определенное положение в зависимости от его линии управления.

Частота ШИМ

Частота или период зависят от управления конкретным сервоприводом. Как правило, серводвигатель ожидает обновления каждые 20 мс с импульсом от 1 мс до 2 мс. Это соответствует рабочему циклу от 5% до 10% при 50 Гц. Теперь, если импульс составляет 1,5 мс, серводвигатель будет на 90 градусов, 1 мс 0 градусов и 2 мс 180 градусов. Таким образом, обновив сервопривод со значением от 1 мс до 2 мс, мы можем получить полный диапазон движения.

ШИМ также в настоящее время используется в некоторых системах связи, и его рабочий цикл используется для передачи информации по каналам связи. В целом, ШИМ — это методология или техника генерации низкочастотных выходных сигналов из высокочастотных импульсов.

При быстром переключении выходного напряжения ветви инвертора между верхним и нижним напряжениями (шина постоянного тока) низкочастотное выходное напряжение в основном становится средним напряжением за период переключения.

ШИМ как метод управления идеально подходит для широкого круга приложений. Наряду со своим рабочим циклом частота ШИМ является основой его функциональности в качестве метода управления.

Синусоида с ШИМ.

Для разработки функциональных схем, использующих широтно-импульсную модуляцию, необходимо иметь подходящее программное обеспечение для проектирования и анализа печатных плат, которое поможет вам сделать все правильно с первого раза. OrCAD от Cadence — это одно из таких программ с набором надежных инструментов, которые помогут вам в проектировании всех ваших печатных плат.

Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, обратитесь к нам и нашей команде экспертов. Чтобы посмотреть видео по связанным темам или узнать, что нового в нашем наборе инструментов для проектирования и анализа, подпишитесь на наш канал YouTube.



Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.

Подпишитесь на LinkedIn

Посетите вебсайт

Больше контента от Cadence PCB Solutions

УЧИТЬ БОЛЬШЕ

Преобразователь выходного сигнала 4–20 мА и RS485 для рабочего цикла и входа ШИМ

Описание

Рабочий цикл — это мера периода включения или выключения в процентах от общего периода. Рабочий цикл определяется путем усреднения целого числа периодов в течение времени стробирования, которое выбирается от 10 мс до 19 мс.9,99 с. Один и тот же сигнал подается на каналы A и B. Передатчик делит среднюю ширину импульса t на период P между импульсами и выражает отношение t/P в процентах. Можно выбрать разрешение 1%, 0,1% или 0,01%. Путем выбора переднего или заднего фронта импульса можно передать рабочий цикл ON или OFF.

Широтно-импульсная модуляция (ШИМ) — это формат выходного сигнала преобразователя, в котором измеренная информация предоставляется в виде рабочего цикла, применяемого к постоянной частоте, например 120 Гц. Что касается рабочего цикла, передатчик делит среднюю ширину импульса на период между импульсами в течение времени стробирования, которое выбирается от 10 мс до 19 мс.9,99 с. Затем он математически масштабирует это соотношение, чтобы передать его в инженерных единицах, таких как относительная влажность (RH).

Передатчик Laureate с модуляцией рабочего цикла и широтно-импульсной модуляцией использует основную плату передатчика с расширенным счетчиком и плату двухканального преобразователя сигналов FR, которая принимает сигналы от 12 мВ до 250 В переменного тока, входы от бесконтактных переключателей с выходом PNP или NPN , логика TTL или CMOS и замыкание контактов. Выбор перемычки обеспечивает оптимальную работу для различных типов датчиков и шумовых условий. Встроенный изолированный источник возбуждения 5, 10 или 24 В пост. тока может питать бесконтактные датчики и другие датчики.

Стандартные характеристики преобразователей Laureate LT включают:

• 4-20 мА, 0-10 В или от -10 В до +10 В аналоговый выход преобразователя, изолированный, выбирается перемычкой и масштабируется пользователем. Все варианты обеспечивают 16-битное (0,0015%) разрешение выходного диапазона и точность 0,02% выходного значения от -99 999 до +99 999 отсчетов, которые также передаются в цифровом виде. Изоляция выхода от земли сигнала и питания устраняет потенциальные проблемы с контуром заземления.
• Выход последовательной связи, RS232 или RS485 (полудуплексный или полный дуплекс), выбирается перемычкой. Пользователь может выбрать три протокола: Modbus RTU, Modbus ASCII или Laurel ASCII. Работа Modbus полностью соответствует спецификации Modbus Over Serial Line версии 1.0 (2002 г.). Протокол Laurel ASCII проще, чем протокол Modbus, и рекомендуется, когда все устройства являются лауреатами.
• Двойные полупроводниковые реле, изолированные, для сигнализации или управления. Номинальный ток 120 мА при 130 В переменного тока или 170 В постоянного тока.
• Выход возбуждения преобразователя, изолирован. Выбирается пользователем 5 В при 100 мА, 10 В при 120 мА или 24 В при 50 мА.
• Универсальный блок питания 85–264 В переменного тока. Низковольтный источник питания 10–48 В постоянного тока или 12–32 В переменного тока не является обязательным.

Программирование преобразователя осуществляется с помощью программного обеспечения Laurel для настройки приборов, которое работает на ПК под управлением MS Windows. Это программное обеспечение можно загрузить с этого веб-сайта бесплатно. Необходимый интерфейсный кабель преобразователя к ПК можно приобрести в Laurel (P/N CBL04).

Технические характеристики

Измерение рабочего цикла
Предмет передан	ВКЛ или ВЫКЛ рабочий цикл периодической формы импульса
Отображаемые единицы	1%, 0,1%, 0,01%
Диапазон частот	от 0,005 Гц до 10 кГц
Точность	0,01 %, от 0,005 Гц до 500 Гц, 0,1 % при 5 кГц, 1 % при 10 кГц
Максимальный временной интервал	199,99 с
Измерение широтно-импульсной модуляции (ШИМ)
Предмет передан	Измерение на основе широтно-импульсной модуляции (ШИМ)
Отображаемые единицы	Масштабированное значение в технических единицах
Диапазон частот	от 0,005 Гц до 10 кГц
Точность	0,01 %, от 0,005 Гц до 500 Гц, 0,1 % при 5 кГц, 1 % при 10 кГц
Максимальный временной интервал	199,99 с
Частота обновления
Интервал преобразования	Время стробирования + 30 мс + 0-2 периода сигнала
Время выхода	Выбирается от 10 мс до 199,99 с
Время до нулевого вывода	Выбирается от 10 мс до 199,99 с
Импульсный вход
Типы	AC, импульсы от транзисторов NPN, PNP, замыкание контактов, магнитные датчики
Заземление	Общая земля для каналов A и B.
Минимальный сигнал	Девять диапазонов от (-12 до +12 мВ) до (+1,25 до +2,1 В)
Максимальный сигнал	250 В переменного тока
Шумовой фильтр	1 МГц, 30 кГц, 250 Гц (по выбору)
Отказ контакта	0, 3, 50 мс (по выбору)
Аналоговый выход (стандарт)
Выходные уровни	4-20 мА, 0-20 мА, 0-10 В пост. тока, от -10 до +10 В пост. тока (выбирается пользователем)
Соответствие при 20 мА	10 В (нагрузка 0–500 Ом)
Соответствие при 10 В	2 мА (нагрузка 5 кОм)
Выходное разрешение	16 бит (65 536 шагов)
Точность выхода	0,02 % выходного диапазона плюс погрешность преобразования
Выходная изоляция	250 В, среднеквадратичное рабочее, 2,3 кВ, среднеквадратичное значение за 1 минуту испытаний
Последовательный вывод данных (стандарт)
Типы сигналов	RS232 или RS485 (полудуплексный или дуплексный), выбирается перемычкой
Скорость передачи данных	300, 600, 1200, 2400, 4800, 9600, 19200 бод
Выходная изоляция	250 В, среднеквадратичное рабочее, 2,3 кВ, среднеквадратичное значение за 1 мин испытаний
Последовательные протоколы	Modbus RTU, Modbus ASCII, пользовательский ASCII
Соответствие Modbus	Modbus по последовательной линии Спецификация версии 1. 0 (2002 г.)
Разъем RS232/RS485	Винтовые клеммы для простого последовательного подключения
Цифровые адреса	247 для Modbus, 31 для пользовательского ASCII
Двойной релейный выход (стандарт)
Тип реле	Два твердотельных реле, SPST, нормально разомкнутые, форма A
Номинальная нагрузка	120 мА при 140 В перем. тока или 180 В пост. тока
Выход возбуждения датчика (стандарт)
Выходные уровни	5 В при 100 мА, 10 В при 120 мА, 24 В при 50 мА (выбирается перемычкой)
Выходная изоляция	50В от сигнальной массы
Потребляемая мощность
Стандартная мощность	85–264 В переменного тока или 90–300 В постоянного тока
Опция малой мощности	10–48 В постоянного тока или 12–32 В переменного тока
Частота сети	DC или 47-63 Гц
Изоляция питания	250 В, среднеквадратичное рабочее, 2,3 кВ, среднеквадратичное значение за 1 мин испытаний
Потребляемая мощность при 24 В	1,5 Вт тип. , 3 Вт при максимальной мощности возбуждения
Механический
Размеры	Футляр 129 x 104 x 22,5 мм
Крепление	Рейка 35 мм по DIN EN 50022
Электрические соединения	Вставные соединители с винтовыми зажимами
Защита окружающей среды
Рабочая температура	от 0°C до 55°C
Температура хранения	от -40°C до 85°C
Относительная влажность	95% при 40°C, без конденсации
Требуется охлаждение	Установите преобразователи с вентиляционными отверстиями сверху и снизу. Оставьте 6 мм (1/4 дюйма) между преобразователями или нагнетайте воздух с помощью вентилятора.

Распиновка

Пример применения

Режимы рабочего цикла и широтно-импульсной модуляции (ШИМ)

В режиме рабочего цикла преобразователь отображает время включения или выключения в процентах от 0 % до 100 % периода для повторяющихся последовательностей импульсов. На иллюстрации рабочий цикл в процентах составляет 100 x т/ч. В режиме широтно-импульсной модуляции (ШИМ) счетчик также определяет коэффициент заполнения, но затем масштабирует этот коэффициент для отображения в технических единицах.

По вопросам подачи заявок звоните по телефону 714-434-6131 доб.

106 или по эл. номер модели с ценой, как показано ниже. Цены указаны в долларах США и не включают стоимость доставки или пошлины (экспортные продажи). Пожалуйста, ознакомьтесь с нашими пояснениями и ограничениями, применимыми к ценообразованию и онлайн-заказам.
Указанные цены указаны в долларах США и являются рекомендованной производителем розничной ценой (MSRP) Laurel в США. Заказы обрабатываются вручную, а не напрямую нашей системой корзины покупок. Вам не нужно предоставлять информацию о кредитной карте при размещении онлайн-заказа.

Североамериканские заказы. Laurel не продает напрямую с завода в США или Канаде. Онлайн-заказы на продажу выполняются посредством распределения. В процессе заказа у вас будет возможность выбрать авторизованного дистрибьютора Laurel или попросить Laurel направить вас к дистрибьютору. Дистрибьютор свяжется с вами, чтобы указать стоимость доставки, налогов и пошлин (где применимо) и организовать оплату.
