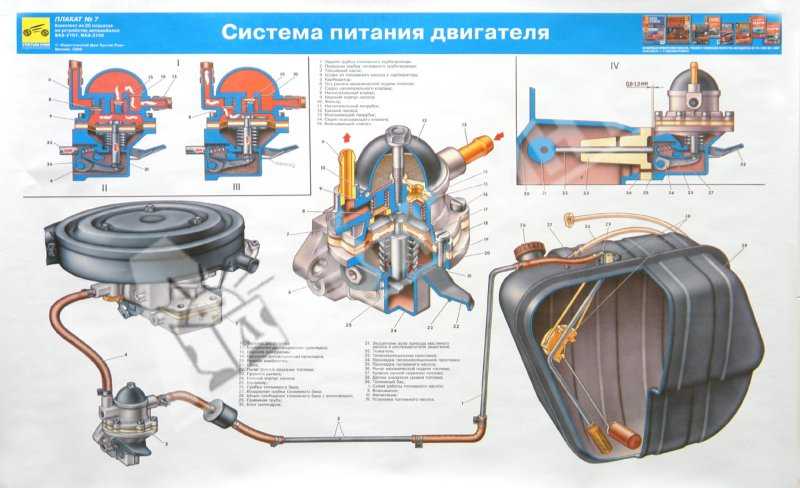

Система питания ВАЗ — 2101-2107

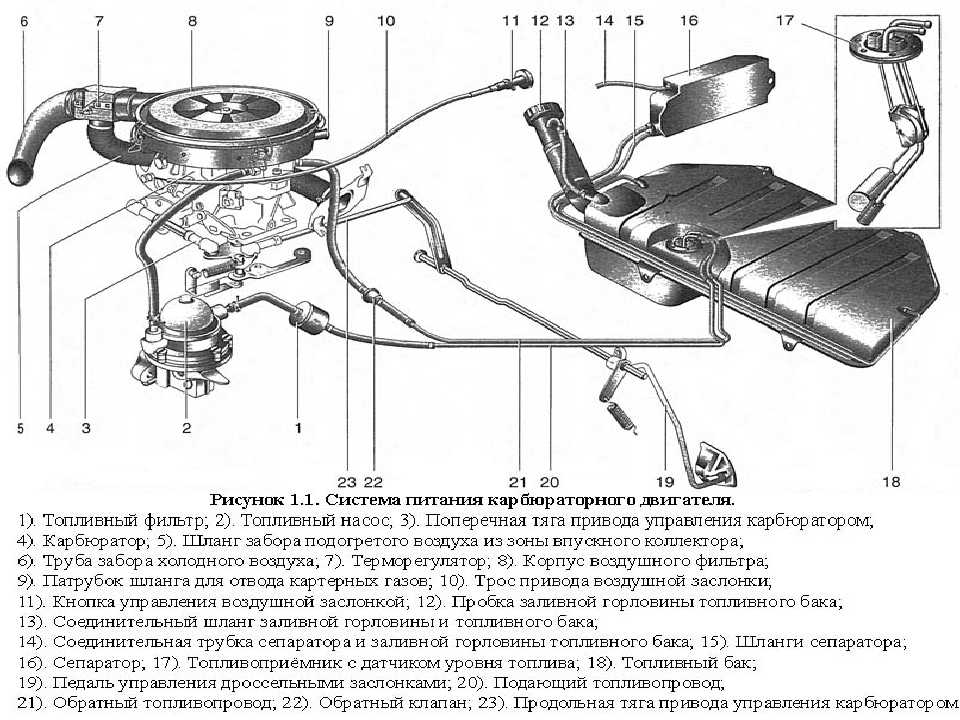

Система питания включает приборы подачи в карбюратор топ­лива и воздуха, приготовления горючей смеси и выпуска отрабо­тавших газов

Система питания состоит из топливного бака, топ­ливного насоса, воздушного фильтра, карбюратора, впускной трубы, выпускного коллектора, глушителей и трубопроводов

Очистка топлива на автомобиле осуществляется топливными фильтрами, установленными на приемной трубке датчика уровня топлива в баке, в топливном насосе и карбюраторе.

Топливный бак 39 стальной, сварен из двух половин. Стальные листы с внутренней стороны освинцованы. Снаружи бак окрашен черной эмалью.

Вместимость топливного бака 39 л, включая и резерв 4-6,5 л.

Бак установлен в багажном отделении кузова справа по ходу автомобиля на резиновой прокладке и закреплен к кузову двумя хомутами, стянутыми болтом.

Заливная горловина бака выведе­на в нишу в правом заднем крыле и закрывается глухой пробкой 26 на резьбе.

Для доступа к пробке необходимо нажать на перед­ний торец крышки на крыле, которая закрывает нишу.

Для вентиляции и доступа атмосферного воздуха топливный бак имеет вентиляционный шланг 28, который выведен вторым концом в нишу заливной горловины.

Топливо, попавшее в петлю вентиляционного шланга при движении автомобиля по неровной дороге, образует жидкостный затвор, препятствующий испаре­нию бензина из бака.

Сверху бака через уплотнительную прокладку закреплен дат­чик 38 уровня топлива в сборе с патрубком и приемной трубкой, снабженной топливным сетчатым фильтром.

Датчик 38 соединен электрическими проводами с указателем уровня топлива, уста­новленным на щитке приборов. При остатке в баке резерва топ­лива рычажок поплавка замыкает контакт контрольной лампы ре­зерва.

Топливные и электрические соединения бака сверху закрыты щитком.

Бак имеет сливную пробку, для доступа к которой в полу кузова находится отверстие, закрытое заглушкой. С 1985 года на автомобилях сливные пробки на топливных ба­ках не устанавливаются.

На автомобилях ВАЗ-2104 устанавливаются топливные баки с автомобиля ВАЗ-2102 вместимостью 45 л.

Топливопроводы 1 и 2 изготовлены из стальных оцинкованных или освинцованных трубок.

Топливопроводы соединены между собой, с баком, с топливным насосом, а также топливный насос 3 с карбюратором 5 резиновыми шлангами в тканевой оплетке и закреплены стяжными хомутами с винтом и гайкой.

На кузове то­пливопроводы закреплены пластмассовыми держателями. От­верстия в кузове для прохода топливопроводов загерметизиро­ваны резиновыми заглушками.

Топливный насос 3 диафрагменного типа, с механическим при­водом; установлен на левой стороне блока цилиндров, закреплен на двух шпильках через теплоизоляционную проставку 33 и регулировочные прокладки 34 и 35; снабжен рычагом 22 ручной подкачки топлива.

Подача насоса не менее 60 л/ч при частоте качаний 2000 цик­лов в минуту. Давление, развиваемое насосом, 20-30 кПа.

Привод топливного насоса осуществляется от эксцентрика 31 вала привода масляного насоса и распределителя зажигания че­рез толкатель 32.

Насос состоит из нижнего корпуса 24 с рычагами привода, верхнего корпуса 9 с клапанами и патрубками, диафрагменного узла и крышки 12.

Диафрагменный узел имеет три диафрагмы: две верхние 18 рабочие для подачи топлива, одну нижнюю 20 предохранитель­ную, работающую в контакте с картерным маслом и предохра­няющую попадание топлива в картер двигателя при повреждени­ях рабочих диафрагм.

Между рабочими и предохранительной диафрагмами установлены дистанционные наружная 19 и внут­ренняя 17 прокладки.

Наружная прокладка имеет отверстие для выхода топлива наружу при повреждениях рабочих диафрагм.

Диафрагмы с тарелками и с внутренней дистанционной проклад­кой 17 установлены на шток 21 и закреплены сверху гайкой. Диа­фрагменный узел установлен между верхним и нижним корпуса­ми насоса.

Под диафрагменный узел на шток установлена сжа­тая пружина. Шток 21 Т- образным хвостовиком вставлен в про­резь балансира 25. Такая конструкция позволяет, не разбирая диафрагменный узел, снимать его с двигателя.

В нижнем корпусе 24 на оси 6 установлены рычаг 36 механиче­ской подачи топлива и балансир 25. В нижнем корпусе также на оси с кулачком 37 установлен рычаг 22 ручной подкачки топлива, который под действием пружины 23 возвращается в исходное положение.

В верхнем корпусе 9 насоса установлены текстолитовые шес­тигранные всасывающий 15 и нагнетательный 8 клапаны. Клапа­ны пружинами поджимаются к латунным седлам 7 и 14.

Сверху к корпусу центральным болтом крепится крышка 12. Между крыш­кой и корпусом установлен пластмассовый сетчатый фильтр 10. В верхнем корпусе 9 насоса запрессованы всасывающий 13 и на­гнетательный 11 патрубки.

При работе двигателя эксцентрик 31 вала привода через толка­тель 32 действует на рычаг 36 и поворачивает балансир 25, кото­рый за шток 21 оттягивает диафрагмы насоса вниз.

При этом пружина диафрагм еще более сжимается, создается разреже­ние, в результате которого топливо через всасывающий клапан заполняет рабочую полость (полость над диафрагмами).

При сбеге эксцентрика с толкателя освобождается рычаг 36, балан­сир 25 и шток с диафрагмами.

Диафрагмы под действием сжатой пружины создают давление топлива в рабочей полости, закрыва­ется всасывающий клапан 15, и топливо через нагнетательный клапан 8 подается в поплавковую камеру карбюратора.

При небольшом расходе топлива ход диафрагм будет непол­ным; при этом ход рычага 36 частично будет холостым.

При ручной, подкачке топлива нажимают на рычаг 22, кулачок 37 действует на балансир 25 и оттягивает шток с диафрагмами. Происходит всасывание топлива в рабочую полость.

При отпус­кании рычаг и кулачок под действием пружины 23 возвращаются в исходное положение, а диафрагмы нагнетают топливо в по­плавковую камеру карбюратора.

При установке топливного насоса на двигатель подбирают ре­гулировочные прокладки 34 и 35 таким образом, чтобы мини­мальное выступание толкателя 32 над привалочной плоскостью теплоизоляционной проставки 33 (с учетом прокладки 35 между проставкой и топливным насосом) составляло 0,8-1,3 мм.

Мини­мальное выступание толкателя устанавливается медленным по­воротом коленчатого вала двигателя. Прокладки изготавливают­ся трех типов и имеют толщину 0,30, 0,75 и 1,25 мм.

Между теп­лоизоляционной проставкой и блоком цилиндров всегда должна ставиться прокладка толщиной 0,30 мм.

Для определения неисправности топливного насоса отсоединя­ют шланг от нагнетательного патрубка 11 насоса и с помощью рычага 22 ручной подкачки топлива проверяют подается ли топ­ливо. При этом коленчатый вал должен находиться в положении, при котором ход рычага 22 будет полным.

Если топливо не пода­ется, то отсоединяют шланг от всасывающего патрубка 13 насо­са и проверяют создается ли разрежение на входе этого патруб­ка

При наличии разрежения могут быть повреждены или засоре­ны топливопровод или топливный фильтр тонкой очистки. Если неисправен топливный насос шланги разрежения нет, то для уст­ранения неисправности потребуется снятие и разборка насоса.

Фильтр тонкой очистки топлива. Перед топливным насосом 3 на резиновых шлангах может быть установлен фильтр тонкой очистки (на рисунке не показан) и закреплен на шлангах стяжны­ми хомутами.

Фильтр неразборной конструкции, с бумажным фильтрующим элементом в пластмассовом корпусе, корпус с крышкой сварены ультразвуковой сваркой или токами высокой частоты. Тонкость фильтрующего элемента до 15 мк.

Для пра­вильной установки фильтра на шлангах на его корпусе нанесена стрелка направления движения топлива через фильтр.

Привод управлении карбюратором — рычажного типа. Дрос­сельная заслонка первичной камеры открывается от нажатия пе­дали, которая установлена на рычаге валика, помещенного в мо­торном отсеке на кронштейнах щитка передка кузова.

Один из рычагов валика соединен продольной тягой через двухплечий промежуточный рычаг и поперечную тягу с рычагом привода дроссельных заслонок карбюратора.

Воздушная заслонка карбюратора управляется рукояткой, рас­положенной в салоне под панелью приборов.

Рукоятка соедине­на тягой с трехплечим рычагом управления воздушной заслон­кой. Оболочка тяги крепится на крышке пневмопривода дрос­сельной заслонки вторичной камеры карбюратора.

Привод дроссельной заслонки первичной камеры регулируется изменением длины продольной тяги; у воздушной заслонки — из­менением длины тяги привода заслонки.

Топливная система ВАЗ-2101

Система питания включает приборы подачи топлива, воздуха и выпуска отработавших газов. Топливный бак  сварной, штампованный из освинцованного стального листа, окрашен черной эмалью. Бак установлен в багажнике с правой стороны на резиновой прокладке и крепится к кузову двумя хомутами 10, стягиваемые болтом.

Топливный насос 1 диафрагменного типа, установлен на левой стороне блока цилиндров и приводится в действие толкателем от эксцентрика вала привода масляного насоса и распределителя зажигания. Для заполнения системы топливом имеется рычаг ручной подкачки топлива. Воздушный фильтр сухого типа состоит из корпуса 5 , крышки 2 и фильтрующего элемента.

Воздушный фильтр имеет два входных патрубка: воздухозаборный патрубок 4 для летнего периода эксплуатации и патрубок для забора воздуха, подогретого от выпускного коллектора в зимний период. Для переключения забора воздуха крышку 2 фильтра ставят соответствующей меткой на крышке против стрелки 3.

Воздушный фильтр

1 – гайка;

2 – крышка фильтра;
3 – установочная стрелка;
4 – воздухозаборный патрубок для летнего периода;

5 – корпус фильтра;
6 – подводящий шланг теплого воздуха для зимнего периода;
А – голубая метка «ЛЕТО»;
В – красная метка «ЗИМА»

ПОРЯДОК ВЫПОЛНЕНИЯ:

1.Для снятия фильтра отверните гайки 1, снимите крышку 2, выньте фильтрующий элемент, отверните гайки
крепления (указаны стрелками) и снимите корпус фильтра с прокладкой. Затем отсоедините от него шланги.

2.При установке воздушного фильтра необходимо правильно располагать его крышку. Летом ставьте крышку так, чтобы голубая метка А совпадала с черной стрелкой 3. Зимой поворачивайте крышку так, чтобы против стрелки находилась красная метка В.

Топливный насос

1 – нагнетательный патрубок;
2 – фильтр;
3 – корпус;
4 – всасывающий патрубок;
5 – крышка;
6 – всасывающий клапан;
7 – толкатель;
8 – рычаг ручной подкачки топлива;
9 – пружина;

10 – кулачок;
11 – балансир;
12 – рычаг механической подкачки топлива;
13 – нижняя крышка;
14 – внутренняя дистанционная прокладка;
15 – наружная дистанционная прокладка;
16 – нагнетательный клапан

Схема для контроля и регулировки выступания толкателя привода насоса

А – прокладка толщиной 0,27–0,33 мм;
В – прокладка толщиной 0,70–0,80 мм;
d – выступание толкателя

Недостаточное наполнение карбюратора бензином может зависеть от неисправности топливного насоса, а также от засорения или повреждения трубопроводов.

ПОРЯДОК ВЫПОЛНЕНИЯ:

Чтобы найти причину неисправности, отсоедините шланг от нагнетательного патрубка 1 и с помощью рычага 8 ручной подкачки топлива проверьте, подается ли топливо. Если топлива нет, то отсоедините шланг от всасывающего патрубка 4 и проверьте, создается ли разрежение на выходе этого патрубка. Если разрежение имеется, то неисправен трубопровод, а если нет – то неисправен насос.

Разборка, очистка и проверка деталей

ПОРЯДОК ВЫПОЛНЕНИЯ:

1. Для разборки насоса отверните болт крепления крышки 5, снимите крышку и фильтр 2. Затем отверните винты крепления корпуса к нижней крышке, разъедините их, выньте узел диафрагм и пружину.
2. Промойте бензином все детали и продуйте сжатым воздухом.
3. Проверьте целостность пружин насоса.
4. Проверьте, нет ли заедания клапанов. Проверьте состояние диафрагм. На них не должно быть трещин или затвердевания.
5. После проверки все изношенные или поврежденные детали замените новыми. Прокладки насоса всегда заменяйте новыми и перед установкой смазывайте тонким слоем смазки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ:

1. Для правильной установки топливного насоса используйте две из трех прокладок: А – толщиной 0,27–0,33 мм; В – толщиной 0,70–0,80 мм; С – толщиной 1,10–1,30 мм.
2. Установите теплоизоляционную проставку на блок цилиндров, поставив между ними прокладку А, а на плоскость, сопрягающуюся с насосом, поместите прокладку В. Приспособлением 67.7834.9506 замерьте расстояние d (минимальная величина, на которую выступает толкатель, установленная медленным поворотом коленчатого вала). Если размер d находится в пределах 0,8–1,3 мм, то закрепите насос на двигателе. Если d меньше 0,8 мм, прокладку В замените прокладкой А; если больше 1,3 мм, то прокладку В замените прокладкой С. Еще раз проверьте размер d и закрепите насос на двигателе.
3. Между блоком цилиндров и теплоизоляционной проставкой всегда должна быть прокладка А.

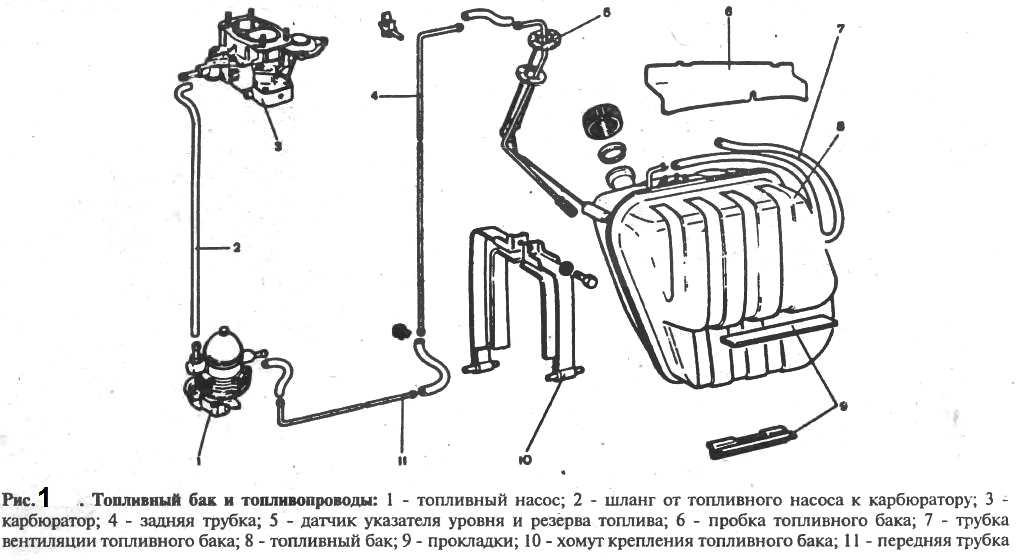

Топливный бак и топливопроводы

1 – топливный насос;
2 – шланг от топливного насоса к карбюратору;

3 – карбюратор;
4 – задняя трубка;
5 – датчик указателя уровня и резерва топлива;

6 – пробка топливного бака;
7 – трубка вентиляции топливного бака;
8 – топливный бак;
9 – прокладки;
10 – хомут крепления топливного бака;
11 – передняя трубка

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ:

1. Cнимите провод «масса» аккумуляторной батареи.
2. Отверните пробку 6 наливной трубы, сливную пробку и слейте бензин (на автомобилях с 1985 г. выпуска сливная пробка отсутствует).
3. Снимите щиток топливного бака.
4. Отсоедините провода массы, указателя уровня и резерва топлива.
5. Отсоедините шланги подачи топлива и вентиляции топливного бака.
6. Отверните болт хомута 10 и снимите топливный бак.
7. Установку топливного бака проводите в обратном порядке.

Очистка и контроль

ПОРЯДОК ВЫПОЛНЕНИЯ:

1. Снимите с бака датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем промойте бак струей горячей воды и пропарьте для удаления остатков бензина.
2. Тщательно осмотрите бак по линии стыка и убедитесь в отсутствии течи. Обнаруженные места течи по стыку запаяйте мягким припоем.

Предупреждение

Паять можно только хорошо промытый и пропаренный бак, не содержащий паров бензина, чтобы не было воспламенения и взрыва при пайке.
