назначение и принцип работы, отличия от ABS, EBD, ESP

Тормоза современного автомобиля прошли множество стадий усовершенствования, как на базе новых технологий, так и по опыту их использования в различных дорожных ситуациях. В итоге оказалось, что возможности тормозной системы стали превышать способности среднестатистического водителя. Так как человек уже не мог быстро и эффективно задействовать тормозную систему. Потребовался помощник в виде электронной системы. Аббревиатура BAS именно это и означает – ассистент для тормозов.

Содержание статьи:

• 1 Зачем в машине нужна система экстренного торможения BAS
• 2 Принцип работы Brake Assist System
• 3 Виды BAS
  • 3.1 Пневматическая система
  • 3.2 Гидравлическая система
• 4 Отличие BAS от EBD, ABS, ESP

Зачем в машине нужна система экстренного торможения BAS

Хорошая тормозная система, а плохие сейчас к серийному производству не допускаются, так как автопромышленности с безопасностью всё очень строго, снабжена системой антиблокировки ABS, поэтому практически в любой ситуации от водителя требуется только максимально сильно и быстро нажать на тормозную педаль.

Все задачи управляемости автомобиля во время торможения, его устойчивости и максимальной эффективности замедления тормозная система выполнит самостоятельно.

Но вот именно на этом этапе у водителей и наступают проблемы. Внезапный стресс может помешать правильному выполнению задачи, даже такой простой, как резкий и сильный удар по педали тормоза. Водитель может отвлечься на другие мешающие факторы, начать вращать рулевое колесо, даже просто кратковременно ослабнуть от неожиданности. В результате нажатие на педаль станет на только запоздавшим, но и недостаточно энергичным.

В идеале электроника должна сработать вообще независимо от водителя. Так и делают самые современные активные тормозные помощники, но они только на самом начале пути своего развития, и на них пока рано надеяться, хотя серийные образцы и вполне работоспособны.

Но вначале появились только пассивные BAS, которым всё же нужна хоть какая-то реакция водителя на происходящее. Водитель должен, как минимум, нажать на тормозную педаль. Дальше автоматика отреагирует на происходящее с максимально возможной скоростью и совершит всё для экстренной остановки автомобиля без потери управляемости.

Принцип работы Brake Assist System

Судорожные действия находящегося в экстремальной ситуации водителя будут без труда распознаны электроникой системы BAS. Для этого используются сигналы нескольких датчиков:

• концевой выключатель на педали тормоза, отвечающий, в частности, и за включение ламп стоп-сигналов;
• датчик давления в тормозной магистрали, фиксирующий силу нажатия на педаль и скорость нарастания этого усилия;
• датчики частоты вращения колёс, несущие информацию о скорости автомобиля;
• датчик перемещения на штоке вакуумного усилителя тормозов (ВУТ), по показаниям которого также можно оценить скорость нажатия педали.

Разумеется, система может быть исполнена разными способами, и задействуется на конкретной машине не весь этот набор датчиков.

Все данные сводятся в электронный блок, который и принимает решение на оказание помощи, когда используется режим предельного экстренного торможения. Вырабатывается сигнал регулирующего воздействия, который подаётся на управление гидроблоком ABS и атмосферным клапаном в вакуумном усилителе.

В результате усилие со стороны ВУТ увеличивается, а на исполнительные цилиндры тормозов подаётся дополнительное давление жидкости со стороны гидронасоса и ресивера модуля ABS. Торможение становится максимально эффективным, как будто водитель сразу, резко и без промедления нажал на педаль с наибольшим усилием.

Виды BAS

Помощь может оказываться, как по увеличению давления жидкости на выходе модуля главного тормозного цилиндра с усилителем тормозов, так и внутри гидроблока ABS.

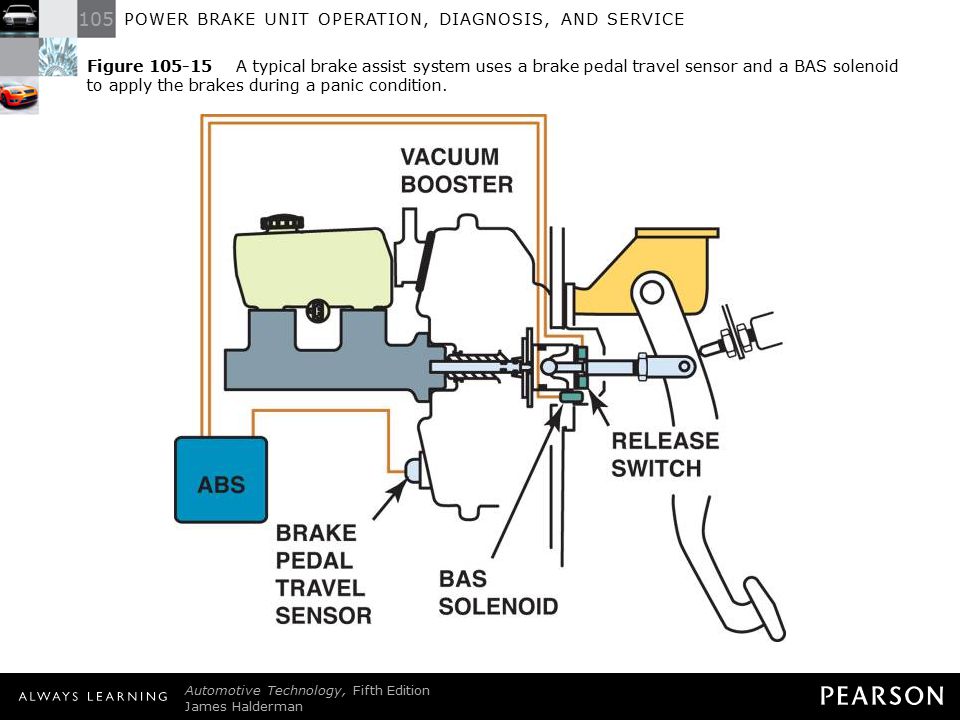

Пневматическая система

По пневматическому принципу работает вакуумный усилитель тормозов, который есть почти в каждом автомобиле. Он состоит из двух камер, разделённых гибкой мембраной, в одной из которых создаётся разрежение от впускного коллектора двигателя или отдельного вакуумного насоса, а другая может контролируемо заполняться воздухом под атмосферным давлением.

Усиление, то есть дополнительная сила, прилагаемая к штоку главного тормозного цилиндра, зависит именно от разности этих двух давлений.

При обычном торможении усилитель работает в штатном режиме, снимая часть напряжения с ноги водителя на педали. Но если шток перемещается слишком быстро и со значительным усилием, включается дополнительная система клапанов, прикладывающая к мембране сразу всю силу атмосферного давления.

Получается, что при том же усилии ноги водителя к поршню главного цилиндра приложена уже значительно большая сила. ВУТ действует по правилам чрезвычайной ситуации.

Гидравлическая система

На машинах, оснащённых ABS, уже имеется гидроблок, объединяющий в себе систему клапанов, разрешающих или перекрывающих давление жидкости к исполнительным колёсным механизмам, гидравлический насос с ресивером, создающий и аккумулирующий значительную энергию жидкости под давлением и управляющую электронику. Для создания гидропривода BAS используются также и датчики ABS.

При наличии подобных инструментов вполне достаточно распознать ситуацию возникновения экстремального случая и заставить работать гидроблок по алгоритму помощи водителю, если он сам не справляется. То есть подать давление от насоса на колёсные тормоза в максимальной мере, одновременно позволяя работать ABS и прочим системам в штатном режиме для сохранения устойчивости и управляемости.

Так и поступает электронный блок, анализируя поведения водителя иногда даже в таких мелочах, как скорость переноса ноги с акселераторной педали на тормозную.

Отличие BAS от EBD, ABS, ESP

Основное отличие системы BAS от всех прочих, базирующихся на уже ставшем типовом наборе датчиков, гидравлики и электроники, состоит в том, что только она бескомпромиссно и напрямую заточена на сокращение тормозного пути автомобиля при возникновении экстренной ситуации.

Все прочие системы в разной мере больше внимания обращают на сохранение стабильного поведения автомобиля, сохранение возможности его реагирования на рулевое управление, парирование всевозможных сносов, заносов и скольжений.

Разумеется, та же ABS, ставшая базой для всех электронных помощников, тоже во многих ситуациях способна уменьшить тормозной путь, даже скорее обратное будет исключением, подлежащим устранению в новых версиях системы.

Но она может снять давление с поршней тормозов для каких-то других целей, не связанных с сокращением пути остановки, а BAS нет. Помощь при быстром замедлении может отключиться только при снятии ноги с педали, за стабильность пусть отвечают другие системы.

Тормозные системы автомобиля EBD, BAS и VSC

Кроме ABS, TSC, ESP существует электронная программа, получившая название EBD — электронное распределение тормозных сил. Эта система выступает в роли «довеска», оптимизируя тормозные силы на задних колесах.

Когда EBD нужна

В обычных условиях основная нагрузка ложится на тормоза передних колес, которые имеют лучший контакт с дорогой, потому что при торможении автомобиль как бы «клюет» носом, перераспределяя вес на переднюю часть. Но представим, что надо затормозить, когда машина едет в гору — основная нагрузка теперь приходится на задние колёса. Система EBD предназначена для таких случаев.

EBD варьирует тормозное усилие на каждом колесе автомобиля в зависимости от его сцепления с дорожным покрытием. Это повышает стабильность машины, если покрытие неоднородное.

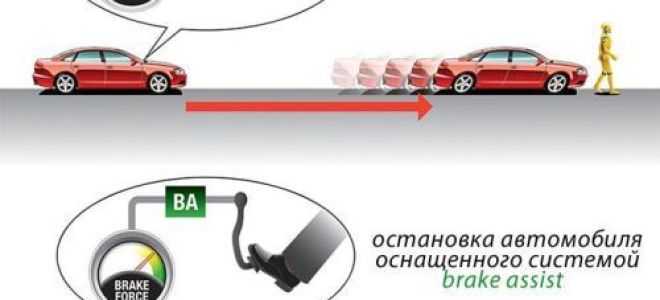

Brake Assist

Появилась система, призванная улучшить работу тормозов — Brake Assist System (BAS или BA). BAS включается по команде датчика, регистрировавшего чересчур быстрое перемещение педали тормоза, свидетельствующее о начале экстренного торможения, и обеспечивает создание в тормозах максимально возможного давления жидкости. В автомобилях с ABS давление жидкости ограничивается, чтобы не допустить блокировку колес.

Задача Brake Assist — быстро «дожать» педаль тормоза, сделать замедление авто максимально эффективным.

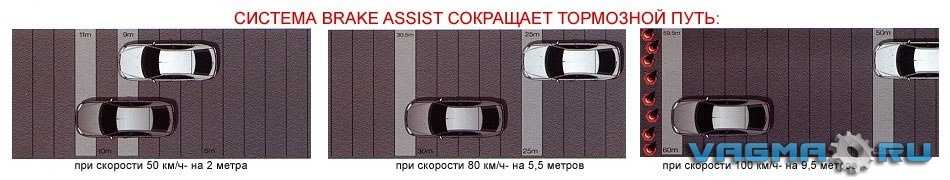

Поэтому BAS предназначен для создания максимального давления в системе торможения только в начальный момент экстренной остановки автомобиля. Но даже этого достаточно, чтобы на 15% уменьшить тормозной путь при торможении со скорости 100 км/ч. Такое сокращение тормозного пути может оказаться решающим: система BAS способна спасти чью-то жизнь.

Эксперименты показали, что практически все водители не выжимают педаль тормоза до конца, хотя им кажется что они делают всё возможное. Поэтому даже простейшие системы спасают жизни — если скорость перед ударом снизить на 5%, вероятность летального исхода уменьшается на 25%. А согласно реальной статистике аварийности в европейских странах, системы автоторможения на 40% уменьшают риск получить травму при аварии.

Система автоматического торможения

Если по курсу движения возникает помеха, то сначала попытается предупредить водителя — звуком, светом или вибрацией. При отсутствии реакции электроника сама задействует тормоза. Источником данных служит видеокамера или/и радар. Некоторые системы гарантируют полную остановку, а другие — только снижение тяжести последствий.

Важно помнить, что система автоматического торможения работает только для помех, которая система заранее замечает и следит за ними. Выскочивший на дорогу в паре метров от автомобиля пешеход может быть серьёзной опасностью, хотя система постарается его спасти. У систем отличаются способности распознавания. Автомобили видят все устройства, а велосипедистов и пешеходов — только продвинутые.

Система VSC

Еще одна новинка в активной безопасности — система VSC. Она сочетает достоинства и возможности ABS, системы контроля тяги и системы контроля над боковым уводом автомобиля. Она также компенсирует некоторые недостатки, присущие каждой из систем, что обеспечивает уверенное движение даже на скользких дорогах со множеством поворотов.

Датчика VSC отслеживают режимы работы двигателя и трансмиссии, скорость вращения каждого из колес, давление в тормозной системе, угол поворота руля, поперечное ускорение и отклонение от курса, а полученные данные передают блоку электронного управления. Микрокомпьютер VSC, обработав информацию от датчиков, и оценив обстановку, принимает единственно правильное для конкретной ситуации решение и отдает команду исполнительным механизмам.

В ситуациях, которые могли бы стать аварийными из-за излишней уверенности либо вследствие недостаточного опыта водителя, система VSC скорректирует его действия, исправит ошибку и не позволит автомобилю выйти из-под контроля.

Предположим, автомобиль входит в вираж на слишком большой скорости, а водитель, осознав, что ошибся с ее выбором делает другую ошибку — резко тормозит или чрезмерно выворачивает руль в сторону поворота. Получив информацию от датчиков, система VSC мгновенно регистрирует, что автомобиль оказался в критическом положении, и не допуская блокировки колес до юза, перераспределяет тормозные усилия на колесах, чтобы противодействовать развороту автомобиля вокруг вертикальной оси.

Очень полезна система предотвращения повторных столкновений. Часто в момент удара водитель теряет сознание и не контролирует авто, что грозит бедой. Система зажимает тормоза, а также включает аварийную сигнализацию и разблокирует дверные замки.
