Шунт — Описание, предназначение, принцип работы.

Что такое шунт

В электронике и электротехнике часто можно услышать слово «шунт», «шунтирование», «прошунтировать». Слово «шунт» к нам пришло с буржуйского языка: shunt —  в дословном переводе «ответвление», «перевод на запасной путь». Следовательно, шунт в электронике — это что-то такое, что «примыкает» к электрической цепи и «переводит» электрический ток по другому направлению. Ну вот, уже легче).

По сути дела шунт представляет из себя простой резист ор который имеет маленькое сопротивление, проще говоря, низкоомный резистор. И как бы это ни странно звучало: шунт является простейшим преобразователем силы тока в напряжение. Но как это возможно? Да оказывается все просто!

Как работает шунт

Итак, имеем простой шунт. Кстати, на схемах он обозначается как резистор. И это неудивительно, потому что это и есть низкоомный резистор.

Условимся считать, что ток у нас постоянный и течет из пункта А в пункт Б. На своем пути он встречает шунт и почти беспрепятственно течет через него, так как сопротивление шунта очень маленькое. Не забываем, что электрический ток характеризуется такими параметрами, как Сила тока и Напряжение. Через шунт электрический ток протекает с какой-то силой ( I ), в зависимости от нагрузки цепи.

Помните Закон Ома  для участка электрической цепи? Вот, собственно и он:

где

U — напряжение

I — сила тока

R — сопротивление

Сопротивление шунта у нас всегда постоянно и не меняется, попросту говоря «константа». Падение напряжение на шунте мы можем узнать, замерив вольтметром как на рисунке:

Значит, исходя из формулы

получаем формулу:

и делаем простой до ужаса вывод: показания на вольтметре будут тем больше, чем бОльшая сила тока будет протекать через шунт.

Так что же это значит? А это значит, что мы спокойно можем рассчитать силу тока, протекающую по проводу АБ ;-). Все гениальное — просто! И самое замечательное знаете что? Нам даже не надо использовать амперметр ;-).

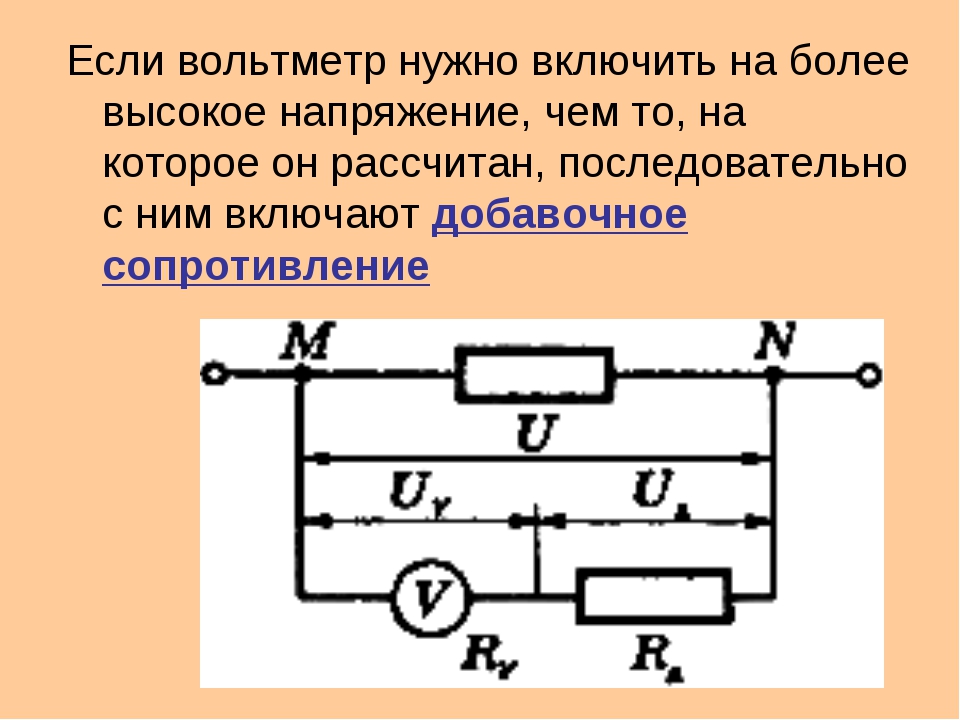

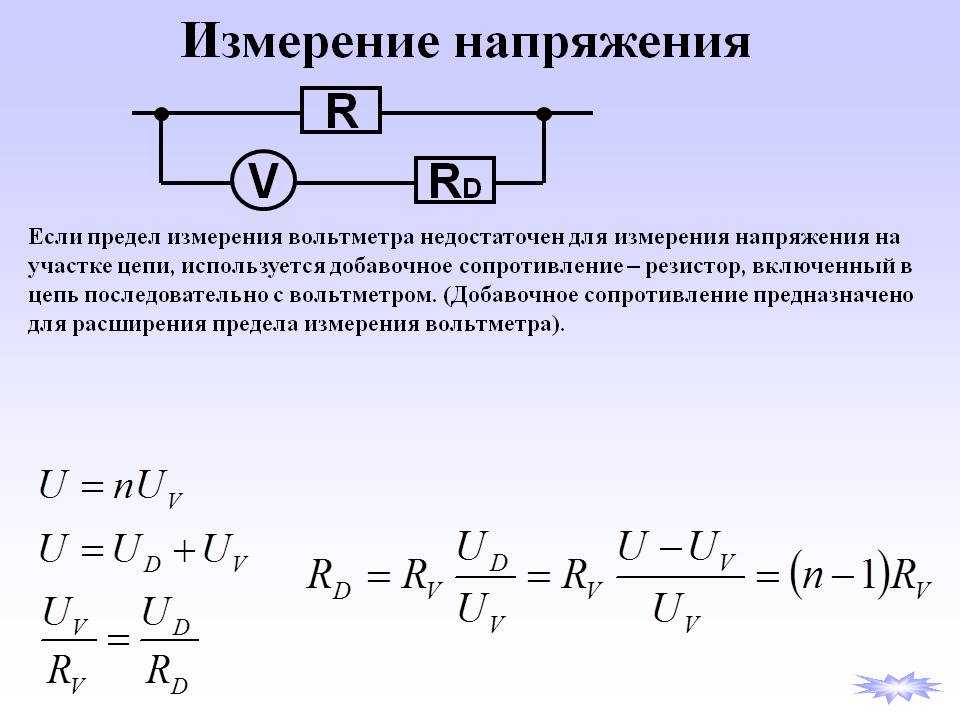

Вот такой принцип действия шунта. И чаще всего этот принцип используется как раз для того, чтобы расширить пределы измерения измерительных приборов.

Виды шунтов

Промышленные амперметры выглядят вот так:

На самом же деле, как бы это странно ни звучало — это вольтметры. Просто их шкала нарисована (проградуирована) уже с  расчетом по закону Ома. Короче говоря, показывает напряжение, а счет идет в Амперах ;-).

На одном из них можно увидеть предел измерения даже до 100 Ампер. Как вы думаете, если поставить такой прибор в разрыв электрической цепи и пропустить силу тока, ну скажем, Ампер в 90, выдержит ли тоненький провод измерительной катушки внутри амперметра? Думаю, пойдет белый густой дым). Поэтому такие измерения проводят только через шунты.

А вот, собственно, и промышленные шунты:

Те, которые справа внизу  могут пропускать  через себя силу тока  до килоАмпера и больше.

К каждому промышленному амперметру в комплекте идет свой шунт. Для начала использования амперметра достаточно собрать  шунт с амперметром вот по такой схеме:

В некоторых амперметрах этот шунт  встраивается прямо в корпус самого прибора.

[quads id=1]

Работа шунта на практическом примере

В гостях у нас самый что ни на есть обыкновенный промышленный шунт для амперметра:

Сзади можно прочитать его маркировку:

Как же прочитать характеристику такой маркировки? Здесь все просто! Это означает, что если протекающая сила тока через шунт будет 20 Ампер, то падение напряжения на шунте будет 75 милливольт.

0,5  — это класс точности. То есть сколько мы замерили — это значение будет с погрешностью 0.5% от измеряемой величины. То есть допустим, мы замеряли падение напряжения 50 милливольт. Погрешность измерения составит 50 плюс-минус 0,25. Такой точности вполне хватит для промышленных и радиоэлектронных нужд ;-).

Итак, у нас имеется  простая автомобильная лампочка накаливания на 12 Вольт:

Выставляем на  Блоке питания напряжение в 12 Вольт, и цепляем нашу лампочку. Лампочка зажигается и мы сразу же видим, какую силу тока она потребляет, благодаря встроенному амперметру в блоке питания. Кушает наша лампа 1,7 Ампер.

Предположим, у нас нету встроенного амперметра в блоке питания, но нам надо знать, какая все-таки сила тока проходит через лампочку. Для этого собираем простенькую схемку:

И замеряем падение напряжения на самом шунте. Получилось 6,3 милливольта.

Так как мы знаем, что при 20 Амперах напряжение на шунте будет 75 милливольт, то какая сила тока будет проходить через шунт, если падение напряжения на нем составит 6,3 милливольта? Вспоминаем училку по математике Марьиванну и решаем простенькую пропорцию за 5-ый класс 😉

Вспоминаем, что показывал наш блок питания?

Погрешность в 0,02 Ампера! Думаю, это можно списать на погрешность приборов).

Так как радиолюбители в основном используют малое напряжение и силу тока в своих электронных безделушках, то можно применить этот принцип и в своих разработках. Для этого достаточно будет взять низкоомный резистор и использовать его как датчик силы тока). Как говорится » голь на выдумку хитра» 😉

Что такое шунт в электронике и видео про это:

Где купить шунт

Почти такой же шунт, как у меня в статье, можно заказать на Али по этой ссылке:

Описание параметра «Тип датчика(ов) тока»

Выбор типа первичных преобразователей (датчиков) тока влияет на основные характеристики счетчиков электроэнергии.

Наиболее простыми датчиками тока являются токовые шунты.
Токовый шунт включают в разрыв фазного провода.
Наряду с преимуществами — такими как невысокая стоимость и безразличие к постоянной составляющей тока в измеряемой цепи, шунт обладает серьезными недостатками:

1. Выбор токового шунта требует компромисса, т.к. с одной стороны необходимо получить достаточное для измерения напряжение, т.е. сопротивление шунта должно быть достаточно высоким, а с другой стороны — сопротивление шунта должно быть минимально возможным, для того чтобы исключить внешнее несанкционированное шунтирование (хищение эл.энергии) и влияние на измеряемую цепь.
2. Паразитный нагрев шунта за счет выделяемой на нем мощности. В условиях затрудненного охлаждения это вызывает серьезный нагрев шунта и изменение его сопротивления, что сказывается на точности замеров, не говоря о том, что растет потребление энергии всем счетчиком в целом.
3. Измерительная схема находится под высоким напряжением, что затрудняет экранирование и требует повышенных мер по защите от поражения эл. током.
4. Влияние шумов и импульсных помех на измерительную схему весьма критично, поэтому требуется применение специальных заградительных фильтров, которые вносят фазовые искажения при замере.
5. Возрастание погрешности при воздействии высокочастотных сигналов за счет собственной индуктивности шунта

Трансформаторные датчики тока (ТТ) дороже резистивных, но обладают рядом существенных преимуществ:

1. Измерительные трансформаторы тока, по сравнению с шунтами, работают при значительно меньших падениях напряжения на входе и практически не потребляют.
2. Измерительные трансформаторы тока обеспечивают гальваническую развязку между обмотками, поэтому измерительная схема не находится под высоким потенциалом как при использовании шунта и ее можно легко экранировать.
3. Параметры трансформатора тока практически не изменяются во времени и не зависят от температуры.
4. Коэффициент трансформации легко выдерживается при производстве и остается всегда постоянным.
5. Трансформаторы тока прекрасно гасят импульсные помехи в измерительной цепи без применения дополнительных фильтров
6. Обеспечивают минимальный фазовый сдвиг между цепями измерения напряжения и тока, т.к. фильтрация измерительного сигнала производится за счет собственной индуктивности трансформатора.
7. Простота измерения 3-х фазных токовых сигналов за счет гальванической развязки токовых проводов и измерительной части.

В качестве датчиков тока (измерительных трансформаторов тока) обычно используются трансформаторные датчики двух типов:
1. Трансформатор нагруженный на прецизионный резистор — трансформатор тока. Обычно с магнитопроводом из аморфных или нанокристаллических сплавов. Выходное напряжение, снимаемое с резистора, пропорционально току первичной обмотки;
2. Дифференцирующий трансформатор di/dt, работающий в режиме ударного возбуждения. Обычно без магнитопровода (воздушный). Выходное напряжение трансформатора пропорционально скорости изменения тока первичной обмотки.
Применение трансформаторного датчика тока в счетчиках электроэнергии может сочетаться с применением резистивного датчика напряжения или трансформатора напряжения. Обычно применяют резистивный делитель как наиболее дешевый.
