Блок предохранителей СсангЙонг Рекстон: маркировка, расположение
Содержание
- Блок предохранителей и реле в подкапотном пространстве
- Схема расположения предохранителей в блоке, расположенного в салоне
- Реле
- Вывод
Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У СсангЙонг Рекстон имеется три места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.
Блок предохранителей и реле в подкапотном пространстве
Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители. Моторный (справа от АКБ). Крышка на защелках. Под крышкой наклейка с обозначением.

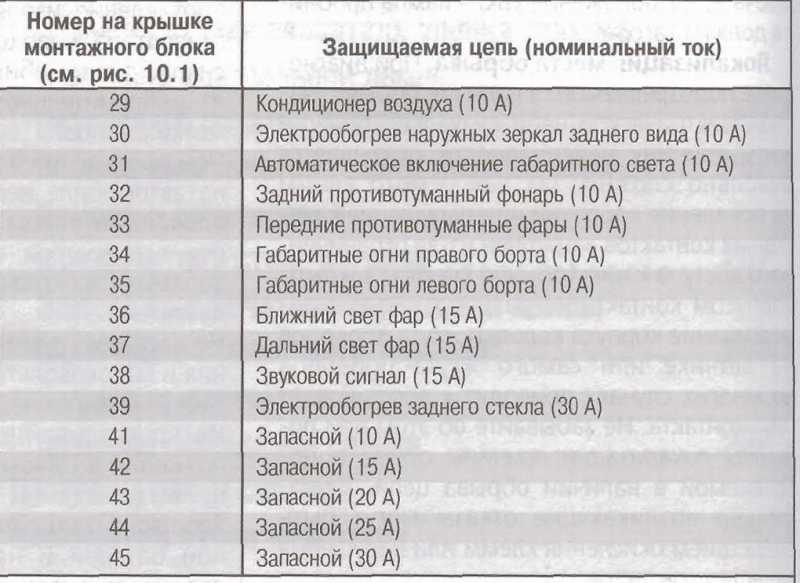

Схема расположения предохранителей в монтажном блоке, который находится под капотом Рекстон:
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | Реле ближнего света фар |
| 6 | Реле дальнего света фар |
| 7 | Реле звукового сигнала |
| 8 | Реле задних габаритов |
| 9 | Реле противотуманных фар |
| 10 | Реле системы кондиционирования |
| 11 | Реле стартера |
| 12 | Реле обогревателя заднего стекла |
| 13 | |
| 14 | |
| 15 | |
| 16 | Реле разъема питания дополнительного оборудования |
| F1 | (30A) Запасной |
| F2 | (20A) Запасной |
| F3 | (15A) Запасной |
| F4 | (10A) Запасной |
| F5 | Запасной |
| F6 | (120A) Бензин: Генератор |
| F7 | (60A) Бензин: Система ABS/ESP |
| F8 | (30A) Система ABS/ESP |
| F9 | (15A) Обогреватель лобового стекла |
| F10 | (10A) Антенна с электроприводом |
| F11 | (15A) |
| F12 | (30A) |
| F13 | (50A) |
| F14 | (15A) |
| F15 | (10A) Звуковой сигнал |
| F16 | (30A) Электродвигатель вентилятора системы охлаждения |
| F17 | (15A) Подогреватель сидений |
| F18 | (15A) Противотуманные фары |
| F19 | (30A) Электродвигатель вентилятора системы охлаждения |
| F20 | (10A) Кондиционер |
| F21 | (30A) |
| F22 | (30A) |
| F23 | (15A) |
| F24 | (15A) |
| F25 | (20A) |
| F26 | (15A) Бензин: Реле защиты от перегрузки /скачков напряжения |
| F27 | (7,5A) Подсветка комбинации приборов |
| F28 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F29 | (10A) |
| F30 | (20A) Электропривод сидений |
| F31 | (20A) Электропривод сидений |
| F32 | (20A) Электропривод сидений |
| F33 | (15A) Подогреватель сидений |
| F34 | (10A) Обогреватель зеркал заднего вида на дверях |
| F35 | (30A) Обогреватель заднего стекла |
| F36 | (30A) Цепи замка зажигания |
| F37 | (30A) Электропривод стеклоподъемников |
| F38 | (30A) |
| F39 | (15A) Разъемы питания дополнительного оборудования |
| F40 | (15A) Разъемы питания дополнительного оборудования |
| F41 | (20A) Электронный блок управления КПП |
| F42 | (20A) |
Схема расположения предохранителей в блоке, расположенного в салоне
| F1 | (7. 5A/10A) |
| F2 | (7.5A) |
| F3 | (15A) |
| F4 | (7,5A) Электронный блок управления КПП |
| F5 | (7,5A) |
| F6 | (10A) |
| F7 | (10A) Система ABS/ESP |
| F8 | (10A) Система SRS |
| F9 | (10A) |
| F10 | (15A) |
| F11 | — |
| F12 | (7,5A/10A) Разъем электрооборудования прицепа |
| F13 | (15A) Аварийная сигнализация |
| F14 | (10A) Задние противотуманные фонари |
| F15 | (10A) Лампы освещения салона |
| F16 | (20A) Стоп-сигналы |
| F17 | (10A) |
| F18 | (7,5A) |
| F19 | (15A) |
| F20 | (15A) Очиститель/омыватель заднего стекла |
| F21 | (10A) |
| F22 | (7,5A) |
| F23 | Аудиосистема |
| F24 | (20A) Предохранитель прикуривателя SsangYong Rexton |
| F25 | (20A) Люк |
| F26 | (10A) Очиститель/омыватель заднего стекла |
| F27 | (7,5A) |
| F28 | (7,5A) |
| F29 | (15A) Аудиосистема |
| F30 | (15A) |
| F31 | (15A) Стартер |
| F32 | — |
| F33 | — |
| F34 | — |
| F35 | (20A) Запасной |
| F36 | (15A) Запасной |
| F37 | (10A) Запасной |
| F38 | Запасной |
Реле
| 1 | Реле электропривода стеклоподъемников |
| 2 | Реле аварийной сигнализации |
| 3 | Реле датчика дождя |
| 4 | Реле электродвигателя очистителя лобового стекла |
| 5 | |
| 6 | Реле системы складывания зеркал заднего вида на дверях |
| 7 | Реле системы управления трансмиссией |
| 8 | Реле системы управления трансмиссией |
| 9 | Реле центрального замка |
| 10 | Реле-прерыватель указателей поворота |
| 11 | |
| 12 | — |
| 13 | Реле системы освещения в дневное время |
| 14 | Реле обогревателя лобового стекла |
| 15 | Реле центрального замка |
| 16 | Реле задних противотуманных фонарей |
На SsangYong Rexton имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне.
Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.
