Предохранители Форд Фокус 1 и реле с описанием назначения и электросхемами автомобиля
Ford Focus 1 го поколения mk1 Европеец и Американец выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. За это время автомобиль прошел рестайлинг 1 раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фокус 1 го поколения со схемами и местами их расположения. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электрические схемы автомобиля.
Назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Форд Фокус 1. То есть обозначение в автомобилях европейской сборки, может отличаться от американской. А если не подходит поколение, изучите данный материал: Фокус 2 и Фокус 3.
В Ford Focus 1 го поколения предусмотрены два основных блока с предохранителями и реле. Один находится в салоне, другой под капотом.
Содержание
- 1 Блок в салоне
- 2 Блок под капотом
- 3 Электросхемы Форд Фокус 1
Блок в салоне
Он находится в панели приборов, со стороны водителя, за перчаточным ящиком либо защитной крышкой.
С обратной стороны которой будет нанесено актуальное назначение предохранителей для вашей модели.
Фото – схема
Описание предохранителей
| 30 | 10А Выключатель наружного освещения 7,5 ABS-модуль |
| 31 | 15А Магнитола |
| 32 | 15А Указатели поворота 10А Выключатель света |
| 33 | 20А Звуковой сигнал, электропривод регулировки переднего сиденья, люк 15А Система аварийной сигнализации |
| 34 | 20А Люк, Звуковой сигнал |
| 35 | 7,5А Лампы освещения салона, электропривод наружных зеркал заднего вида |
| 36 | 7,5А Электронные блоки управления, комбинация приборов, блок управления кондиционером, аварийная сигнализация (’02-’04) |
| 37 | 25А Электро стеклоподъемники дверей с левой стороны |
| 38 | 25А Электро стеклоподъемники дверей с правой стороны |
| 39 | 15А Регулировка сидений 10А Свет заднего хода, автоматический привод |
| 40 | 10А Фонарь заднего хода, 25А Стеклоподъёмник, центральный замок |
| 41 | 7,5А Магнитола (дополнительный) |
| 42 | 15А Задние фонари (лампы сигнала торможения) |
| 43 | 15А Электро стеклоподъемники, очиститель стекла двери задка |
| 44 | 20А Противотуманные фары и фонари |
| 45 | 7,5А Система кондиционирования воздуха, рециркуляция воздуха |
| 46 | 7,5А Блок управления АБС 15А Прикуриватель |
| 47 | 15А Прикуриватель 7,5А Парковочный свет (левый) |
| 48 | 10А Соединительная колодка диагностического разъема 7,5А Парковочный свет (правый) |
| 49 | 25А Обогрев заднего стекла/ стекла двери задка |
| 50 | 7,5А Обогрев наружных зеркал заднего вида, радио, панель приборов, центральный таймер |
| 51 | 7,5А Обогрев зеркал |
| 52 | 15А Подогрев передних сидений |
| 53 | 10А Фонарь заднего хода, обогрев форсунок стеклоомывателя |
| 54 | 15А Огни стоп-сигнала |
| 55 | 25А Электро стеклоподъемники передних дверей 20А Очистители лобового стекла |
| 56 | 20А Очиститель ветрового стекла 25А Электроподъемник боковых стекол |
| 57 | 7,5А Лампы габаритного света (правая сторона) |
| 58 | 7,5А Лампы габаритного света (левая сторона) либо кондиционер, вентилятор салона |
| 59 | 10А Выключатель наружного освещения, электронный модуль, приборная панель |
| 60 | 7,5А Блок управления подушек безопасности |
| 61 | 7,5А Электронные блоки, комбинация приборов |
| 62 | 7,5А Фонари освещения номерного знака 15А Обогрев передних сидений |
| 63 | 20А Центральный замок |
В зависимости от года выпуска за прикуриватель отвечают предохранители номер 46 либо 47 на 15А.
Обращаем внимание, что 63 предохранитель находится с обратной стороны блока.
Реле
- Стартер
- Задний стеклоочиститель
- Передний стеклоочиститель
- Розетка (прикуриватель)
- Резерв
- Резерв
- Звуковой сигнал
- Реле экономии заряда аккумуляторной батареи
- Обогрев заднего стекла (обогрев зеркал)
Блок под капотом
Он находится под защитной крышкой, с тыльной левой стороны подкапотного пространства, рядом со стойкой.
Фото – пример
Схема

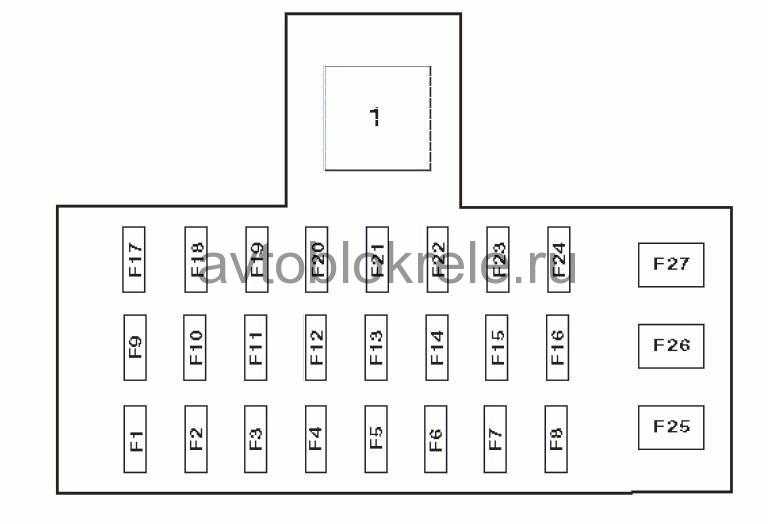

Назначение предохранителей
| 1 | 40А Главная цепь бортового электроснабжения |
| 2 | 30А Вентилятор системы охлаждения (кондиционер) |
| 3 | 30А Вентилятор системы охлаждения (2.0L) |
| 4 | 50А Обогрев лобового стекла |
| 5 | 60А Свеча накаливания дизеля |
| 6 | 30/50А Вентилятор радиатора (кондиционер) |
| 7 | 40А Основная подача электроэнергии в электрическую систему автомобиля |
| 8 | 30А Замок зажигания, стартер |
| 9 | 20А Блок управления двигателем |
| 10 | 10А Контроль заряда батареи, диагностический разъем |
| 11 | 30А ABS |
| 12 | 15А Топливный насос, насос высокого давления (дизель) |
| 13 | 30А Стеклоочиститель (омываетль) фар |
| 14 | 10А Дневные ходовые огни |
| 15 | 10А Муфта компрессора кондиционера |
| 16 | 10А Ближний свет (левая сторона) |
| 17 | 10А Ближний свет (правая сторона) |
| 18 | 10А Питание лямбда-зонд, подогреваемый кислородный датчик |
| 19 | 10А Дневной свет (габаритные огни) |
| 20 | 10А Управление двигателем |
| 21 | 20А ABS |
| 22 | 15А Дневной свет (ближний свет) |
| 23 | 20А Вспомогательный отопитель, резервное питание противоугонной системы (ST170) |
| 24 | 30А Свечи накаливания, сабвуфер (ST170) |
| 25 | 15А Дневные ходовые огни |
| 26 | 10А Дальний свет (слева) |
| 27 | 10А Дальний свет (справа) |
| 28 | 10А Обогрев лобового стекла, питание подогрева (дизель) |
| 29 | 30А Вентилятор радиатора (кондиционер) |
| 64 | 30А Мотор отопителя |
| D1 | Диод блока управления двигателем |
| D2 | Диод вентилятора системы охлаждения |
| D4 | Диод системы охлаждения |
Расшифровка реле
| R1 | Зажигание | |
| R2 | Свечи накаливания, Насос вторичного воздуха | |
| R3 | Обогрев лобового стекла, Вентилятор системы охлаждения | |
| R4 | Омыватели фар | |
| R5 | Дальний свет | |
| R6 | Ближний свет | |
| R7 | Топливный насос | |
| R8 | Блок управления двигателем | |
| R9 | Вентилятор системы охлаждения, Предварительный подогрев | |
| R10 | Свечи накаливания, Вентилятор системы охлаждения 2 | |
| R11 | Кондиционер | |
| R12 | Дневные ходовые огни | |
| R13 | Противотуманный свет, Стартер | |
| R14 | Ксеноновые лампы | |
| R15 | Вентилятор системы охлаждения (высокая скорость) | |
| R16 | Вентилятор системы охлаждения (низкая скорость) | |
Электросхемы Форд Фокус 1
Не нашли ответ на свой вопрос? Ознакомитесь с полными электрическими схемами Ford Focus 1: “скачать“.
У себя на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
А если хотите помочь дополнить материал, пишите в комментарии.
Предохранители Форд Фокус 1, 1998
10.06.2013
Появившийся в 1998 году Ford Focus заставил по иному взглянуть на концепцию популярного гольф-класса. Дизайн автомобиля, пришедшего на смену модели Escort, представляет собой смелое сочетание форм и линий, получивших название «новая грань».
В данном материале мы подробно разберём схемы предохранителей Форд Фокус (DBW, DNW, DFW) первого поколения 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне

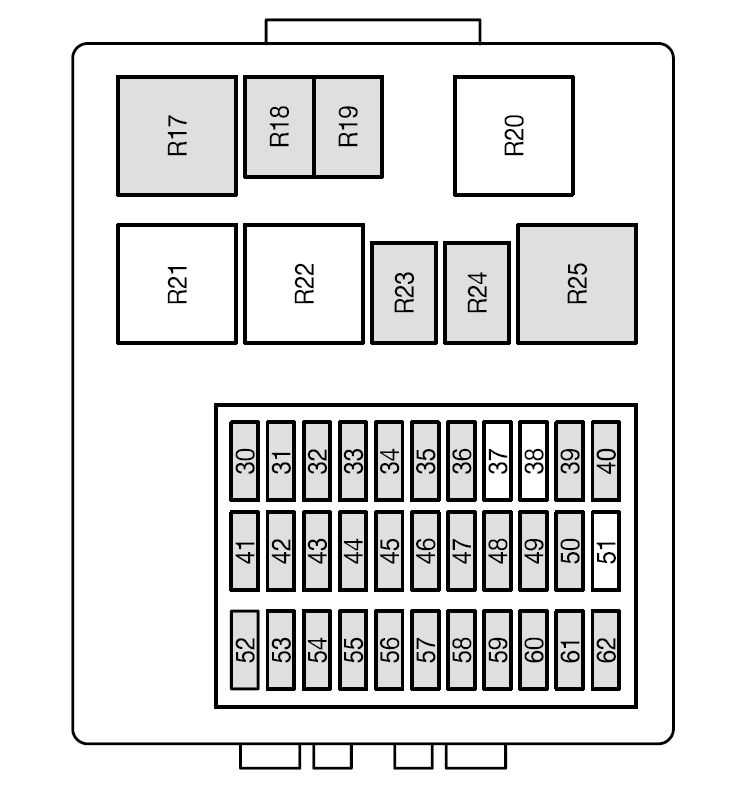

Блок расположен в приборной панели, с водительской стороны, за защитной крышкой.
Пример доступа.
Общий вид.
| Схема предохранителей в центральном районном блоке (слева под приборной доской) | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 30 | 7,5 | Модуль ABS |
| 31 | 15 | Радиоприемник |
| 32 | 10 | Выключатель света |
| 33 | 15 | Система аварийной сигнализации |
| 34 | 20 | Электронные модули, цифровые часы |
| 35 | 7,5 | Рожок звукового сигнала, сиденья с электроприводом |
| 36 | 7,5 | Освещение салона, регулировка зеркала с электроприводом |
| 37 | 25 | Стеклоподъёмники с электроприводом, центральный замок |
| 38 | — | |
| 39 | 10 | Фонари заднего хода, автоматическая коробка передач |
| 40 | 25 | Стеклоподьемники с электроприводом, центральный замок (при рулевом управлении справа) |
| 41 | — | |
| 42 | — | |
| 43 | 15 | Стеклоподьемники с электроприводом, задний стеклоочиститель |
| 44 | 20 | Противотуманные фары, противотуманный фонарь |
| 45 | — | |
| 46 | 15 | Предохранитель прикуривателя Форд Фокус |
| 47 | 7,5 | Парковочные огни (слева |
| 48 | 7,5 | Парковочные огни (справа) |
| 49 | 25 | Обогрев заднего стекла |
| 50 | 7,5 | Радиоприемник, приборная доска, центральный таймер |
| 51 | 7,5 | Обогреваемое зеркало |
| 52 | — | |
| 53 | 10 | Фонарь заднего кода, обогреваемые сопла омывания стекол |
| 54 | 15 | Огни стоп-сигнала |
| 55 | 20 | Очистители лобового стекла (дворники) |
| 56 | 25 | Стеклоподъемники с электроприводом (впереди) |
| 57 | — | |
| 58 | 7,5 | Климатическая установка, циркуляция воздуха |
| 59 | 7,5 | Электронные модули, приборная доска |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Выключатели света |
| 62 | 15 | Обогреваемые передние сиденья |
| 63 | 20 | Центральный замок (обратная сторона ящика с предохранителями) |
| Назначение модулей реле | ||
| № | — | Описание |
| R17 | чер. | блокировка повторения запуска |
| R18/19 | чер. | интервал в работе очистителей впереди/сзади |
| R20 | нет | |
| R21 | нет | |
| R22 | нет | |
| R23 | чер. | рожок звукового сигнала |
| R24 | чер. | защита аккумулятора |
| R25 | чер. | обогреваемое заднее стекло и зеркало |
В моторном отсеке
Блок находится под пластиковой крышкой, с водительской стороны моторного отсека.
Общий вид.
| Схема предохранителей в моторном отсеке Фокус 1 | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 1 | 40 | Главное электропитание бортовой сети |
| 2 | — | |
| 3 | — | |
| 4 | 50 | Обогреваемое лобовое стекло |
| 5 | 60 | Система предварительного нагревания при дизельном двигателе |
| 6 | 30 | Вентилятор радиатора двигателя (климатическая установка) |
| 7 | 40 | Главное электропитание бортовой сети |
| 8 | 30 | Зажигание |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Контрольная лампочка заряда аккумулятора, диагностический разъем |
| 11 | 30 | ABS |
| 12 | 15 |
|
| 13 | 30 | Система очищения фар |
| 14 | 10 | Фара дневного света |
| 15 | — | |
| 16 | 10 | Ближний свет слева |
| 17 | 10 | Ближний свет справа |
| 18 | 10 | Обогреваемый лямбда-зонд |
| 19 | 10 | Фара дневного света (позиционные фонари) |
| 20 | 10 | Управление двигателем |
| 21 | 20 | ABS / тормоза АБС |
| 22 | 15 | Фара дневного света (ближний свет) |
| 23 | 20 | Подогревание двигателя (дизельный двигатель) |
| 24 | — | |
| 25 | — | |
| 26 | 10 | Фара дальнего света слева |
| 27 | 10 | Фара дальнего света справа |
| 28 | 10 | Обогреваемое лобовое стекло, подогревание дизельного двигателя |
| 29 | 30 | Вентилятор радиатора (климатическая установка) |
| 64 | 30 | Нагнетатель отопления |
| 65 | 30 | Вентилятор охлаждения |
| № | Назначение реле | |
| R1 | зажигание | |
| R2 | ||
| R3 | Обогреваемое переднее стекло | |
| R4 | Система очищения фар | |
| R5 | Фара дальнего света | |
| R6 | Фара ближнего света | |
| R7 | Бензонасос (fuel pump relay), насос впрыска в дизельном двигателе | |
| R8 | Управление двигателем | |
| R9 | Система предварительного накаливания в дизельном двигателе | |
| R10 | ||
| R11 | Климатическая установка | |
| R12 | Фара дневного света | |
| R13 | Обогреваемое переднее стекло, обогрев дизельного двигателя | |
| R14 | Прерыватель огней стоп-сигнала (электронная программа устойчивости автомобиля | |
| R15 | Вентилятор радиатора двигателя, ступень 2 (климатическая установка | |
| R16 | вентилятор радиатора двигателя, ступень 1 | |
Материалы по теме
Схема блока предохранителей Форд Фокус 1 и реле с назначением и расположением
1 ст поколения Форд Фокус мк1 выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах.
машина прошла рестайлинг 1 раз. В нашем материале вы найдете обозначение 1 ст поколения Форд Фокус блоков предохранителей и реле со схемами и их расположением. Отдельно отметим предохранитель, отвечающий за прикуриватель. В завершение предложим для скачивания электрические схемы автомобиля.
Назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Форд Фокус 1. То есть обозначение в автомобилях европейской сборки может отличаться от американского. А если поколение не подходящее, изучите этот материал: Фокус 2 и Фокус 3.
Форд Фокус 1-го поколения имеет два основных блока с предохранителями и реле. Один в салоне, другой под капотом.
Пассажирский салон
Находится в приборной панели, со стороны водителя, за перчаточным ящиком или защитной крышкой.
На обратной стороне которого будет нанесено актуальное назначение предохранителя для вашей модели.
Diagram
Protected components
| 30 | 10A Outdoor light switch 7.5 ABS module |
| 31 | 15A Radio tape recorder |
| 32 | 15A Direction indicators 10A Light switch |
| 33 | 20A Рог, электрическая регулировка переднего сиденья, сенсация 15A Система сигнализации |
| 34 | 20A Хэтч, рог |
| 35 | 7.5A. зеркала |
| 36 | 7.5A Электронные блоки управления, комбинация приборов, блок управления кондиционером, сигнализация (’02 -’04) |
| 37 | 25A Стеклоподъемники левой двери |
| 38 | . |
| 41 | 7,5.0037 |
| 44 | 20A Fog lights and lamps |
| 45 | 7.5A Air conditioning system, air recirculation |
| 46 | 7. 5A ABS 15A control unit Cigarette lighter |
| 47 | 15А Прикуриватель 7,5А Габаритный свет (левый) |
| 48 | 10А Соединительная колодка диагностического разъема 7,5А Габаритный свет (правый) |
| 49 | 25A Heated rear window / tailgate glass |
| 50 | 7.5A Heated outside rear-view mirrors, radio, dashboard, central timer |
| 51 | 7.5A Heated mirrors |
| 52 | 15A Heated front seats |
| 53 | 10A Reversing light, heated washer nozzles |
| 54 | 15A Brake lights |
| 55 | 25A Power windows for front doors 20A Windshield wipers |
| 56 | 20A Windshield wiper 25A Power side windows |
| 57 | 7.5A Side light bulbs (right side) |
| 58 | 7. 5A Side лампы освещения (левая сторона) или кондиционер, вентилятор салона |
| 59 | 10А Выключатель наружного освещения, электронный модуль, приборная панель |
| 60 | 7,5А Блок управления подушками безопасности |
| 61 | 7.5A Electronic blocks, instrument cluster |
| 62 | 7.5A License plate lights 15A Heated front seats |
| 63 | 20A Central locking |
Depending on the year изготовления, за прикуриватель отвечают предохранители № 46 или 47 на 15А.
Обратите внимание, что предохранитель 63 находится на задней стороне коробки.
Реле
- Starter
- Rear wiper
- Front wiper
- Socket (cigarette lighter)
- Reserve
- Reserve
- Sound signal
- Battery saver relay
- Heated rear window (heated mirrors)
Engine compartment
Находится под защитным кожухом, в задней левой части моторного отсека, рядом со стойкой.
Фото для примера
Диаграмма
Назначение
| 1 | 40A Основная цепь питания. | ||
| 4 | 50A Heated windshield | ||
| 5 | 60A Diesel Glow Plug | ||
| 6 | 30 / 50A Radiator fan (air conditioner) | ||
| 7 | 40a Основное подаче электроэнергии на электрическую систему транспортного средства | ||
| 8 | 30A Замок зажигания, стартер | ||
| 20A управление двигателем | |||
| 11 | 30A ABS | ||
| 12 | 15A Топливный насос, насос с высоким давлением (Diesel) | ||
| 13 | 30A HEADLAMP WIPER (WASHER) | 13 | 30A.0037 |
| 14 | 10A Daytime running lights | ||
| 15 | 10A A / C compressor clutch | ||
| 16 | 10A Low beam (left side) | ||
| 17 | 10A Low beam (right Сторона) | ||
| 18 | 10A Сводка питания Lambda Desce, нагретый датчик кислорода | ||
| 19 | 10A День. 0037 | ||
| 21 | 20А ABS | ||
| 22 | 15A Daylight (low beam) | ||
| 23 | 20A Auxiliary heater, backup power for the anti-theft system (ST170) | ||
| 24 | 30A Glow Plugs, Subwoofer (ST170) | ||
| 25 | 15A дневные ходы.0037 | ||
| 28 | 10A Нагреваемое ветровое стекло, отопление (дизельное топливо) | ||
| 29 | 30A вееро Блок управления двигателем | ||
| D2 | Диод охлаждения вентилятора | ||
| D4 | Система охлаждения диод |
| R1 | Ignition | |
| R2 | Glow plugs, Secondary air pump | |
| R3 | Heated windshield, Cooling fan | |
| R4 | Headlight washers | |
| R5 | High beam | |
| R6 | Ближний свет | |
| R7 | Топливный насос | |
| R8 | Блок управления двигателем 9 505 | Cooling fan, Preheating |
| R10 | Glow plugs, Cooling fan 2 | |
| R11 | Air conditioning | |
| R12 | Daytime Running Lights | |
| R13 | Fog light, Starter | |
| R14 | Ксеноновые лампы | |
| R15 | Вентилятор охлаждения (высокая скорость) | |
| R16 | Вентилятор охлаждения (низкая скорость) 5 | |
Мы разместили видео на нашем канале YouTube.
Смотрите и подписывайтесь.
А если хотите помочь дополнить материал, пишите в комментариях.
Ford Focus (1999 — 2004) — схема блока предохранителей
Опубликовано от admin
Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004
Блок предохранителей в салоне.
Ford Focus MK1 — блок предохранителей — пассажирский узел
| Предохранитель | Номинальный ток (А) | Защищенные цепи |
| 30 | 10 | Выключатель света |
| 31 | 15 | Радио |
| 32 | 15 | Проблесковый маячок указателя поворота |
| 33 | 20 | Звуковой сигнал, сиденье с электроприводом |
| 34 | 20 | Люк с электроприводом |
| 35 | 7,5 | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 | Электронный модуль, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 15 | Задняя розетка |
| 40 | 10 | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7,5 | Радио (аксессуар) |
| 42 | 15 | Стоп-сигналы |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | 7,5 | Рециркуляционный воздух, кондиционер |
| 46 | 7,5 | АБС |
| 47 | 15 | Прикуриватель, передняя розетка |
| 48 | 10 | Разъем линии передачи данных |
| 49 | 25 | Задняя разморозка |
| 50 | 7,5 | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | 15 | Подогрев передних сидений |
| 53 | 10 | Фонари заднего хода (механическая коробка передач) |
| 54 | 25 | Задние электрические стеклоподъемники |
| 55 | 25 | Передние электростеклоподъемники |
| 56 | 20 | Стеклоочистители передние |
| 57 | 7,5 | Габаритные огни (правые) |
| 58 | 7,5 | Габаритные огни (левые) |
| 59 | 10 | Выключатель света |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Электронные модули, комбинация приборов |
| 62 | 7,5 | Подсветка номерного знака |
| 63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
Реле в панели предохранителей в салоне.
| Реле | Описание |
| Р17 | Стартер |
| Р18 | Задний прерывистый стеклоочиститель |
| Р19 | Передний стеклоочиститель прерывистого действия |
| Р20 | Не используется |
| Р21 | Не используется |
| Р22 | Не используется |
| Р23 | Рог |
| Р24 | Экономия заряда батареи |
| Р25 | Обогрев заднего стекла, подогрев зеркал |
Блок предохранителей в моторном отсеке.
Ford Focus MK1 — блок предохранителей — соединение двигателя
| Предохранитель | Номинальный ток (А) | Защищенные цепи |
| 1 | 40 | Основной источник питания электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40 | Основной источник питания электрической системы |
| 8 | 30 | Замок зажигания, стартер |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения аккумуляторной батареи, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 | Соленоид муфты переменного тока |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | 10 | Ближний свет (ДХО) |
| 20 | 10 | Управление двигателем |
| 21 | 20 | АБС |
| 22 | 20 | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30 | Активный сабвуфер |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 10 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
Реле в блоке предохранителей моторного отсека.
