Предохранители Дэу Нексия n150 n100 и реле с назначением и схемами блоков

Daewoo Nexia производилась с 1994 года с кузовами седан и хэтчбек с двигателями 16 и 8 клапанов. Дэу нексия n100 собиралась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. После этого модель прошла рестайлинг и обновленная нексия n150 поставлялось на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. В данной статье Вы найдёте описание блока с предохранителями и реле Дэу Нексия со схемами и фотографиями. Выделим предохранитель отвечающий за прикуриватель.

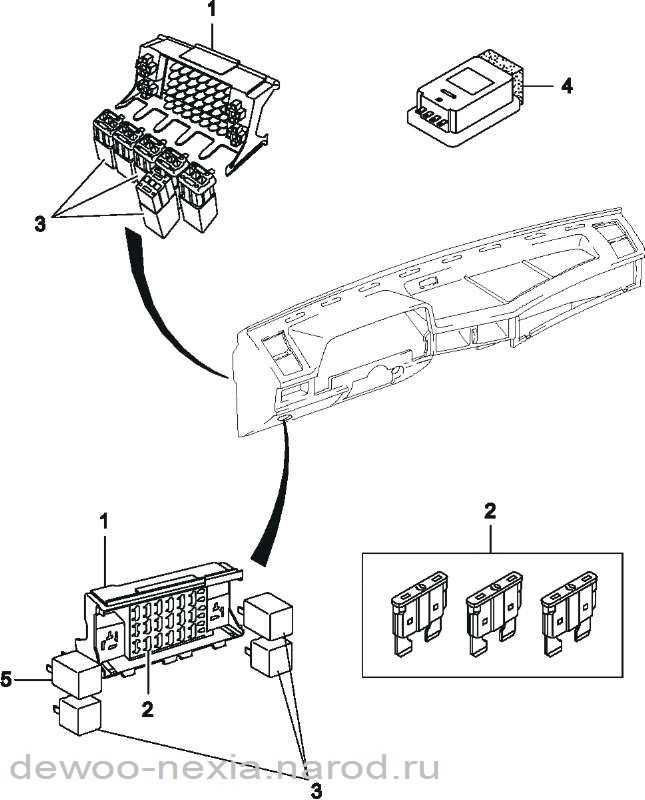

Главный блок предохранителей и реле находится в салоне под панелью приборов со стороны водителя за защитной крышкой.

С обратной стороны крышки может находится актуальная схема Вашей Daewoo Nexia.

Содержание

• 1 Главный блок
  • 1.1 Основной отдел предохранителей и реле
    • 1. 1.1 Полное описание предохранителей
    • 1.1.2 Назначение реле
  • 1.2 Дополнительный отдел предохранителей и реле
    • 1.2.1 Nexia n100
    • 1.2.2 Nexia n150

Главный блок предохранителей и реле состоит из двух отделов: основной отдел предохранителей реле и дополнительный.

Основной отдел предохранителей и реле

Схема

Полное описание предохранителей

F1 (10 А) — электронный блок управления двигателем (ЭБУ).

F2 (10 А) — габаритные огни.

Если у вас не работают габариты, проверьте ручку-переключатель света и поворотников, она могла выйти из строя или повредиться контакты/ провода в её основании. Также проверьте контакты этого предохранителя, бывает, что они обгорают, очистите их и добейтесь хорошего контакта предохранителя в гнезде. Причина может быть также в реле и его контактах. Возможно ещё, что в монтажном блоке перегорели дорожки.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъёмы в каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Они могли передавиться или оборваться. Общая схема проводки и разъёмов в конце этой статьи. Не забудьте проверить сами лампы габаритных огней, бывает что они перегорают все одновременно или одна за другой.

F3 — резервный.

F4 (20 А) — дальний свет фар.
Чтобы включить дальний свет, нужно переместить левую ручку под рулём в дальнее от себя положение. Чтобы моргнуть, потянуть на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (могли перегореть сразу обе), исправность реле и их контактов, контакты в гнезде предохранителя. Подрулевой переключатель также может быть одной из причин. Если выше указанное исправно, скорее всего дело в проводке или конактах в разъёмах фар.

F5 (10 А) — ближний свет, электрокорректор левой фары.
F6 (10 А) — ближний свет, электрокорректор правой фары.

Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом выключателе света, проверьте его контакты и провода, прочность разъёмов. Можно снять выключатель, аккуратно разобрать его и проверить пластины на наличие короткого замыкания, а также пластмассовый переключатель, надёжно ли размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего, а также контакты в разъёмах и провода. Причина отсутствия света может быть и в контактной группе замка зажигания. Если не разбираетесь в электрике, лучше обратитесь в сервис.

F7 (30 А) — бензонасос, топливные форсунки.

Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле и его контакты. Если они окислились или есть следы подгорания, замените реле. Может быть нет контакта в замке зажигания или контактной группе. Если происходят перебои в работе бензонасоса, двигатель то заводится, то нет, скорее всего реле, либо возможно дело в топливном фильтре, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, подав на него напряжение 12 В напрямую, либо подключив вместо топливопроводной магистрали шланг, опущенный в ёмкость.

Ещё бензонасос может не работать из-за проводки в салоне внизу слева от водителя, у левого переднего крыла. Чтобы добраться до проводов, нужно снять обшивку слева от педали сцепления. Увидев колодку разъёма, проверьте все провода и соединения, идущие от него. Жёлто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Проверьте также, чтобы провода не были перебиты возможными вкрученными в кузов саморезами.

Если ничего описанное не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, аварийная сигнализация, стоп-сигналы.

Если перестали работать указатели поворотов, первым делом проверьте этот предохранитель и реле-прерыватель, а также его контакты. Если поворотники работают с перебоями, дело скорее всего в этом же реле, в проводке или в коротком замыкании в разъёмах поворотников. Если при включении указателей поворотов не работают ни поворотники, ни контрольные лампы на приборной панели, скорее всего дело в подрулевом переключателе, его контактах или реле.

Если не работает «аварийка», скорее всего дело также в реле, в самой кнопке и её контактах или проводке от кнопки до предохранителя/реле.
Не забудьте также проверить сами лампочки в поворотниках.

F9 (30 А) — стеклоочиститель, омыватель.

Если не работают «дворники», посмотрите реле и его контакты. Проверьте, работает ли сам мотор-редуктор, подав на него напряжение 12 В, плотно ли закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверьте исправность правого подрулевого переключателя, контакты и провода в его разъёме. Ещё причина некорректной работы мотора очистителя может быть в плохом контакте на массу. Попробуйте напрямую замкнуть проводом корпус автомобиля с корпусом мотора и проверить его работу.

Если на улице низкая температура, проверьте, не замёрз ли механизм очистителей, особенно валы с гайками, при необходимости очистите ото льда и влаги.

F10 (10 А) — электропривод замка крышки бензобака.

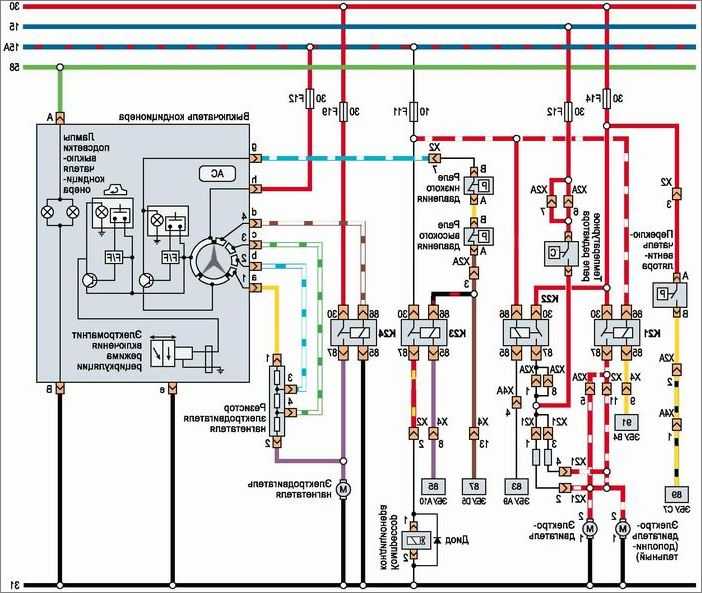

F11 (10 А) — реле компрессора кондиционера.

Чтобы после зимы кондиционер работал исправно, зимой рекомендуется время от времени включать его в тёплом месте (гараж, бокс, автомойка), чтобы уплотнительные соединения смазывались. Иначе их придётся менять весной. При низкой температуре из-за отсутствия давления кондиционер не включится.
Если перестал работать кондиционер, проверьте помимо этого предохранителя также реле. Возможно в системе закончился фреон. Проверить можно открутив колпачок на боковой части ресивера, расположен недалеко от аккумулятора. Нажав на клапан, фреон должен с шипением выходить из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке около воздушного фильтра. При замыкании контактов в двухконтактном разъёме датчика давления кондиционер должен включаться. Заправьте систему фреоном, предварительно проверив систему на отсутствие утечек. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.

Дело может быть также в муфте, которая при включении кондиционера должна передвигаться (будет слышен щелчок), если она не работает, проверьте её разъём, также можно проверить, подав на неё напряжение 12 В, к контактам доступ только снизу, удобнее всего добраться из смотровой ямы. Также может быть неисправен компрессор или оборваться его ремень, проверьте наличие в передней части двигателя целого и натянутого нижнего ремня (под верхним ремнём генератора).

Если воздух от системы кондиционера поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Мог также засориться испаритель, проверьте и очистите его.

F12 (30 А) — низкая скорость работы вентилятора охлаждения радиатора.

Если вентилятор работает только на повышенных оборотах, проверьте этот предохранитель, контакты в его гнезде, а также реле B и K.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, лампы заднего хода, генератор, обогрев заднего стекла.

F14 (30 А) — звуковой сигнал, высокая скорость работы вентилятора охлаждения радиатора.

Если не работает звуковой сигнал, проверьте предохранитель и контакты в его гнезде, а также реле. Если частота сигнала изменилась или сигнал пропал вообще, скорее всего дело в проводке к одному из клаксонов. 2 сигнала — 2 тональности. Проверьте контакты и провода у гудков, сняв решётку радиатора, обычно они перегнивают из-за влаги. Также проверьте подрулевой контакт кнопки включения звукового сигнала и её механизм.

Если на высоких температурах перестал включаться электровентилятор радиатора, проверьте исправность реле и их контактов. Проверьте датчик вентилятора, отключите от него контакты и замкните их, вентилятор должен включиться. Или подайте напряжение 12 В напрямую на разъём вентилятора, проверив тем самым исправность его электродвигателя, проверьте этот разъём подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, дело может быть в предохранителе и реле, проводке, термостате и датчике температуры охлаждающей жидкости. Если проверять проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.

F15 (20 А) — свет в салоне, свет в багажнике, электропривод антенны.
Если свет в плафоне около зеркала заднего вида не работает только в положении «Auto», проверьте концевые выключатели в дверях и проводку, а также сам переключатель режимов света. Проводка от концевых выключателей соединяется в жгут в пороге двери водителя или под водительским сиденьем, проверьте целлостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность лампы и переключателя в плафоне.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты плафона и проводку.

F16 (30 А) — электрические стеклоподъёмники.

Если у вас перестали работать стеклоподъёмники, скорее всего дело в проводке. Проверьте провода, идущие в двери, не сломались ли они в местах сгиба (в гофрах-резинках), стандартная болезнь многих моделей Нексии. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щёток в них. Если не работает один стеклоподъёмник, дело может быть также в проводке двери или в кнопке управления стеклоподъёмником, проверьте её контакты и исправность.

Также проверьте сам механизм в двери на отсутствие дефектов и заеданий, состояние шестерёнки и троса. Причина может быть и в водительском блоке управления стеклоподъёмниками. Проверьте его на отсутствие короткого замыкания.
Если стало перекашивать стекло, из-за чего стеклоподъёмник с ним не справляется, попробуйте полностью опустить стекло и смазать уплотнительные резиновые планки жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания.

Обычно магнитола подключена таким образом, что работает только при включенённом зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место её подключения в контактной группе замка зажигания и подключите к постоянному питанию 12 В через предохранитель. Если магнитола перестала работать, проверьте замок зажигания, контакты в нём, контактную группу и проводку.

F18 (30 А) — питание магнитолы от аккумулятора, обогрев заднего стекла, электропривод замка багажника, центральный замок.

Обогрев заднего стекла в Нексии автоматически отключаемый. Если у вас он не работает, проверьте этот предохранитель, F13 и контакты в их гнездах, а также реле и его контакты. Реле-таймер обогрева может быть установлено не в монтажном блоке, а под приборной панелью, чуть выше педального блока. Проверьте также саму кнопку и её контакты. Причина может быть и в проводке от кнопки до заднего стекла, она могла передавиться на днище автомобиля. Проверьте клеммы элементов обогрева задних стоек по краям стекла и отсутствие обрывов нитей на стекле. При обнаружении обрыва заклейте его специальным клеем с содержанием металла.

Если не работает центральный замок и какая-то дверь не закрывается, снимите с неё обшивку и проверьте правильность работы привода замка и исправность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводку. Также проверьте провода в гофре на месте сгиба при открытии двери. Дело может быть и в реле центрального замка, которое расположено за электронным блоком управления (ЭБУ), с пассажирской стороны у центральной консоли.

За прикуриватель отвечает предохранитель номер 13 на 20А.

Назначение реле

Дополнительный отдел предохранителей и реле

F20 (30 А) — вентилятор климатической установки.

F21 (30 А) — противотуманные фары.

Если перестали гореть «противотуманки», проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле и его контакты.

Nexia n100

Схема

Обозначение

Nexia n150

Схема

Расшифровка

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Остались вопросы? Задавайте их в комментарии.

Предохранители Дэу Нексия: где находятся, замена

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Основные предохранители Daewoo Nexia

Содержание

• Основные предохранители Daewoo Nexia
• Дополнительные предохранители Дэу Нексия
• Управляющие реле электросистемы Daewoo Nexia
• Правила замены предохранителей

Основной комплект предохранителей расположен в монтажном блоке Daewoo Nexia. Блок находится в нижней части панели приборов, с левой стороны от рулевой колонки. Снаружи блок предохранителей закрыт пластиковой декоративной крышкой. Для удобства водителя на внутренней поверхности крышки указаны схема расположения и назначение предохранителей и электромагнитных реле, а посадочные места на плате пронумерованы.

Управление и безопасность:

Световые приборы:

Климатические и мультимедийные устройства:

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Управляющие реле электросистемы Daewoo Nexia

Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:

№ реле	Назначение	Маркировка	Место установки
К1	Управление электродвигателем вентилятора радиатора (высокие обороты)	90244312 U	Внешняя сторона блока предохранителей
К2	Управление указателями поворота	96312545 U (495. 3747-01)
К3	Активация бензонасоса	90191753 U
К4	Передние и задние ПТФ	90244312 U
К5	Фонари габаритных огней	90229206 U	Внутренняя сторона блока предохранителей
К6	Передние блок-фары	90229206 U
К7	Управление электродвигателем вентилятора радиатора (низкие обороты)	90229206 U
К8	Управление компрессором кондиционера	90229206 U
К9	Активация клаксона	90229206 U
К10	Ближний свет фар (при включении дальнего света)	90229206 U
К11	Предупреждающий сигнал (зуммер)	96208850
К12	Управление двигателем крыльчатки отопителя	90244312 U
К13	Активация системы зажигания	90244312 U
К14	Регулировка скорости дворников лобового стекла	94788146
К15	Таймер активации обогрева заднего стекла	96116223

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.
