Инструкция Lovato — Общие рекомендации, схемы
1.0 ОБЩИЕ РЕКОМЕНДАЦИИ
Таблица подбора жиклеров для ГБО Lovato.
• ПЕРЕД НАЧАЛОМ МОНТАЖА ГАЗОВОЙ УСТАНОВКИ ОТСОЕДИНИТЬ МАССОВЫЙ ПРОВОД АККУМУЛЯТОРА (ЕСЛИ НЕТ ДРУГИХ ИНСТРУКЦИЙ ОТ ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ МАШИНЫ).
ВНИМАНИЕ: МОЖЕТ СТЕРЕТЬСЯ ПАМЯТЬ АВТОМОБИЛЬНОГО РАДИОПРИЕМНИКА ИЛИ ТЕЛЕФОНА, МОЖЕТ ЗАБЛОКИРОВАТЬСЯ ЦЕНТРАЛИЗОВАННОЕ ЗАКРЫТИЕ ДВЕРЕЙ И СИСТЕМА ОХРАННОЙ СИГНАЛИЗАЦИИ. В ЭТОМ СЛУЧАЕ МОЖНО ВРЕМЕННО ПОДСОЕДИНИТЬ АККУМУЛЯТОР .
• НЕОБХОДИМО ВСЕГДА УДАЛЯТЬ ЗАУСЕНЦЫ ПОСЛЕ СВЕРЛЕНИЯ ОТВЕРСТИЙ И ОБРАБАТЫВАТЬ КРАЯ ОТВЕРСТИЙ АНТИКОРРОЗИЙНЫМ СРЕДСТВОМ.
• ЗАДЕЛЫВАТЬ СИЛИКОНОМ ВСЕ ПРОХОДЯЩИЕ ЧЕРЕЗ ОТВЕРСТИЯ ПРОВОДА ТАКИМ ОБРАЗОМ, ЧТОБЫ ИЗБЕЖАТЬ ПОПАДАНИЯ ВОДЫ В САЛОН.
• МОНТИРОВАТЬ БЛОК УПРАВЛЕНИЯ ПОДАЛЬШЕ ОТ МЕСТ ВОЗМОЖНОГО ПОПАДАНИЯ ВОДЫ, ВДАЛИ ОТ ИСТОЧНИКОВ ТЕПЛА (НАПРИМЕР , ОТВОДНОГО КОЛЛЕКТОРА), ВДАЛИ ОТ ВЫСОКОВОЛЬТНЫХ ПРОВОДОВ МАШИНЫ И, ПО ВОЗМОЖНОСТИ, С РАЗЪЕМОМ,НАПРАВЛЕННЫМ КНИЗУ.
• В СЛУЧАЕ ПОЛОМКИ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ НЕ ИСПОЛЬЗОВАТЬ ПРЕДОХРАНИТЕЛИ С БОЛЕЕ ВЫСОКОЙ ТОКОВОЙ НАГРУЗКОЙ.
• НЕ ПЫТАТЬСЯ ВСКРЫВАТЬ БЛОК УПРАВЛЕНИЯ, ЭТО МОЖЕТ ПРИВЕСТИ К НЕУСТРАНИМЫМ ПОВРЕЖДЕНИЯМ. ФИРМА LOVATO СНИМАЕТ С СЕБЯ ВСЯКУЮ ОТВЕТСТВЕННОСТЬ ЗА УЩЕРБ, НАНЕСЕННЫЙ ЛЮДЯМ ИЛИ ВЕЩАМ В РЕЗУЛЬТАТЕ ВСКРЫТИЯ УСТАНОВОК, С ПОСЛЕДУЮЩИМ ОТКАЗОМ ОТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ.
• ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ БЕЗ СОЕДИНИТЕЛЬНОГО ЗАЖИМА ДОЛЖНО ВСЕГДА ВЫПОЛНЯТЬСЯ С ИСПОЛЬЗОВАНИЕМ СПЕЦИАЛЬНЫХ ПЕРЕХОДНИКОВ ЛИБО ПУТЕМ ОЛОВЯННОГО ПРИПОЯ С ЦЕЛЬЮ ИЗБЕЖАНИЯ ОБРАЗОВАНИЯ СО ВРЕМЕНЕМ ЛОЖНЫХ КОНТАКТОВ.
• НЕОБХОДИМО ВСЕГДА ВЫПОЛНЯТЬ ЗАКОНЫ И/ИЛИ НОРМАТИВЫ, ДЕЙСТВУЮЩИЕ ВТОЙ СТРАНЕ, В КОТОРОЙ ПРОИЗВОДИТСЯ МОНТАЖ УСТАНОВКИ НА БАЗЕ LPG.
• НЕОБХОДИМО ПОМНИТЬ, ЧТО ВСЕ ОПИСАНИЯ ПО МОНТАЖУ, КАК ПРАВИЛО,ОТНОСЯТСЯ К ПОЛОЖЕНИЮ ВО ВРЕМЯ ВОЖДЕНИЯ
• ПЕРЕД НАЧАЛОМ МОНТАЖА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ НЕОБХОДИМО УДОСТОВЕРИТЬСЯ, ЧТО СООТВЕТСТВУЮЩИЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ВЫНУТЫ.
• ПОСЛЕ МОНТАЖА УСТАНОВКИ НЕ СЛЕДУЕТ МЫТЬ ДВИГАТЕЛЬ.
ВНИМАНИЕ
НЕВЫПОЛНЕНИЕ ИНСТРУКЦИЙ, СОДЕРЖАЩИХСЯ В ДАННОМ РУКОВОДСТВЕ, МОЖЕТ ПРИВЕСТИ К ПЛОХОЙ РАБОТЕ ИЛИ ОТКАЗАМ В РАБОТЕ УСТАНОВКИ С ПОСЛЕДУЮЩИМ ВОЗМОЖНЫМ ПОВРЕЖДЕНИЕМ КОМПОНЕНТОВ LOVATO И УТЕРЕЙ ПРАВ НА ГАРАНТИЮ.
2.0 ПОДСОЕДИНЕНИЕ ЭЛЕКТРОПРОВОДКИ ОТКЛЮЧЕНИЯ ИНЖЕКТОРОВ
Проверить полярность инжекторов, действуя следующим образом:
1 Отключить все разъемы оригинальных инжекторов;
2 Подготовить тестер для измерения постоянного напряжения со шкалой до 20V, подключить отрицательный вывод к массе;
3 Приложить положительный вывод к одному из контактов разъема инжектора;
4 Включить панель и проверить на тестере значение напряжения. Если читается значение,равное примерно 12V, значит этот кабель плюсовый.
ВНИМАНИЕ
ПИТАНИЕ ИНЖЕКТОРОВ СИНХРОНИЗИРОВАНО, ПОЭТОМУ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД ПОСЛЕ ВКЛЮЧЕНИЯ ПАНЕЛИ ОНО БУДЕТ ОТКЛЮЧЕНО.
РЕКОМЕНДУЕТСЯ ПРОВЕРЯТЬ ПОЛЯРНОСТЬ ВСЕХ ИНЖЕКТОРОВ, ПОСКОЛЬКУ В НЕКОТОРЫХ МАШИНАХ ИМЕЕТСЯ ИНЖЕКТОР С ОБРАТНОЙ ПО ОТНОШЕНИЮ КОСТАЛЬНЫМ ПОЛЯРНОСТЬЮ.
Как только произведена проверка полярности инжекторов, можно приступать к подсоединению проводки отключения инжекторов.
Перерезать отрицательный провод управления бензиновым инжектором. Подсоединить одноцветные провода к инжекторам, тогда как соответствующие им провода с черной полоской должны быть подсоединены к блоку управления бензинового инжектора.
Необходимо соблюдать соответствие оплетки проводки эмулятора инжекторов и газового инжектора.
На механизме управления инжектором, где было пневматически произведено подсоединение газового инжектора «А», должны быть подсоединены провода оплетки «А» проводки эмулятора инжекторов (провода цветов СИНИЙ и СИНИЙ/ЧЕРНЫЙ, как указано на приведенном ниже рисунке). То же самое относится и к другим инжекторам.
В случае подсоединения на 3-цилиндровых машинах провода цвета ЖЕЛТЫЙ и ЖЕЛТЫЙ/ЧЕРНЫЙ не подсоединяются.
3.0 ПНЕВМАТИЧЕСКАЯ СХЕМА EASY FAST SMART 4 ЦИЛИНДРА LPG
4.0 ПНЕВМАТИЧЕСКАЯ СХЕМА EASY FAST SMART 4 ЦИЛИНДРА CNG

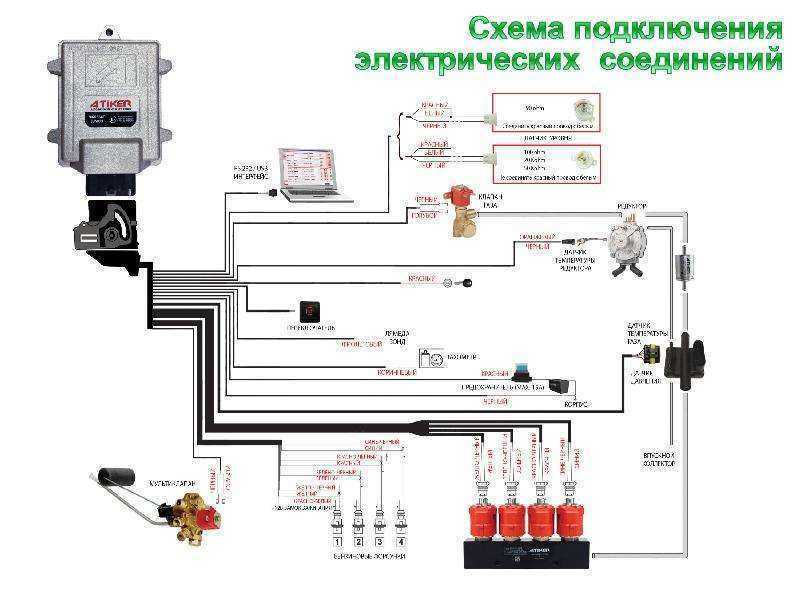

5.0 ЭЛЕКТРИЧЕСКАЯ СХЕМА EASY FAST SMART 4 ЦИЛИНДРА LPG
6.0 ЭЛЕКТРИЧЕСКАЯ СХЕМА EASY FAST SMART 4 ЦИЛИНДРА CNG
