Пуск асинхронного двигателя переключением со звезды на треугольник

Асинхронный двигатель

Кроме реостатного и прямого способов пуска асинхронных двигателей существует другой распространенный способ – переключением со звезды на треугольник.



Способ переключения со звезды на треугольник используется в двигателях, которые рассчитаны на работу при соединении обмоток треугольником. Этот способ осуществляется в три этапа. В начале, двигатель запускают при соединении обмоток звездой, на этом этапе двигатель разгоняется. Затем переключают на рабочую схему соединения треугольник, причем при при переключении нужно учитывать пару нюансов. Во-первых, нужно правильно рассчитать время переключения, потому что если слишком рано замкнуть контакты, то не успеет погаснуть электрическая дуга, а также может возникнуть короткое замыкание. Если переключение будет слишком долгим, то это может привести к потери скорости двигателя, а в следствии к увеличению броска тока. В общем, нужно четко скорректировать время переключения. На третьем этапе, когда обмотка статора уже соединена треугольником, двигатель переходит в установившийся режим работы.

Смысл этого способа в том что, при соединении обмоток статора звездой, фазное напряжение в них понижается в 1,73 раз. В такое же количество раз уменьшается и фазный ток, который протекает в обмотках статора. При соединении обмоток статора треугольником фазное напряжение равно линейному, а фазный ток в 1,73 раза меньше линейного. Получается, что соединяя обмотки звездой, мы уменьшаем линейный ток в 3 раза.

Чтобы не запутаться в цифрах, давайте рассмотрим пример.

Допустим, рабочей схемой обмотки асинхронного двигателя является треугольник, а линейное напряжение питающей сети 380 В. Сопротивление обмотки статора Z=20 Ом. Подключив обмотки в момент пуска звездой, уменьшим напряжение и ток в фазах.

Ток в фазах равен линейному току и равен

После разгона двигателя, переключаем со звезды на треугольник и получаем уже другие значения напряжений и токов.



Как видите линейный ток при соединении треугольником больше в 3 раза линейного тока при соединении звездой.

Данный способ запуска асинхронного двигателя применяется в тех случаях, когда присутствует небольшая нагрузка, либо когда двигатель работает на холостом ходу. Это связано с тем, что при уменьшении фазного напряжения в 1,73 раза, согласно формуле для пускового момента которая предоставлена ниже, момент уменьшается в три раза, а этого недостаточно, чтобы совершить пуск с нагрузкой на валу.

Где m – количество фаз, U – фазное напряжение обмотки статора,f – частота тока питающей сети, r1,r2,x1,x2-параметры схемы замещения асинхронного двигателя,p – число пар полюсов.

Рекомендуем прочесть статью — торможение асинхронного двигателя.

  • Просмотров: 40825
  • Схемы подключения электродвигателей трехфазных асинхронных 220/380 В

    Существует несколько схем подключения электродвигателей 220/380/660 Вольт – Звезда, Треугольник, Звезда-треугольник. Разные схемы соединения обмоток источников питания используются что б увеличить мощности передачи без потерь напряжения сети, снизить в блоках питания пульсации напряжения, уменьшить при подключении нагрузки к питанию число проводов. Данные схемы имеют между собой отличия и разницу в нагрузке по току. Однофазные двигатели подключаются по схеме с пусковой обмоткой и с конденсатором в цепи питания пусковой обмотки. Перед приводом двигателей в работу, необходимо выяснить нужный вариант подключения.

    Схема подключения электродвигателя 380/660 Вольт

    Основные способы подключения асинхронных двигатели 380/660 — «подключение звезда» и «подключение треугольник». При правильном подключении и приводе в действие – не перегреваются, работают долго и надежно. Рассмотрим возможные схемы подключения:

    Схема подключения «Звезда»

    При соединении трёхфазного электродвигателя по схеме подключения — звезда, на начала обмоток подаётся трехфазное напряжение, а концы статорных обмоток соединяются в одной точке, которая называется нейтральной (нулевой).

    За счет более высокого напряжения питания — 660В для двигателей 380/660 и 380В для двигателей 220/380, рабочие и пусковые токи будут ниже.

    Схема подключения «Треугольник»

    Схема «треугольник» в клеммной коробке значит, что концы одной обмотки последовательно соединены с началом следующей обмотки и так один за одним. Токи данного подключения выше. Для электромоторов 220/380 треугольник предполагает подключение к однофазной сети 220 Вольт с использованием фазосдвигающего конденсатора.

    Комбинированный тип

    Комбинированный тип подключения — это когда на электродвигатель 380/660В подключенный по схеме Звезда подают напряжение от треугольника — 380В. Данный режим не способен выдать паспортную мощность привода, но имеет эффект маломощного плавного пуска за счет низкого напряжения и тока в обмотках. Далее следует переключение выводов в схему треугольник 380В для работы в номинальном эффективном режиме. – Звезда-треугольник, используется для снижения пусковых токов. УЧТИТЕ! Данный режим актуален для техпроцессов с пропорциональным возрастанием нагрузки на вал — насосы, вентиляторы, пилы. Ослабленный вращающий момент при комбинированном подключении может «не потянуть» и привести к выходу из строя мотора.

    Подключение трехфазного двигателя в однофазную сеть 220 Вольт

    На сегодняшний день, выпускаются двигатели как для трехфазной сети, так и для однофазной сети 220 Вольт.

    Однако, что делать если у вас есть двигатель 380 вольт, и вам нужно подключить его в розетку?

    Использования таких приборов в домашних условиях, требуют изменения в схеме сборки и в подключении конденсаторов. Рассмотрим принцип действия электродвигателя:

    При подаче трёхфазного напряжения на обмотки в статоре, появляется вращающееся магнитное поле, которое приводит в движение ротор двигателя. Подключая такой механизм к однофазной сети 220 вольт вращающееся поля преобразуется в пульсирующее.

    Справка. В оборудовании, изготовленного для работы от 220 В, для этого предназначены пусковые обмотки либо особенности конструкции статора.

    Схема подключения трехфазного электродвигателя в однофазную сеть (220 В) включает фазосдвигающий конденсатор. Его значение в микрофарадах (мкФ) для электродвигателей с мощностью до 2,5 кВт, определяется умножением мощности на 100.

    Ниже представлены 2-е основные схемы подключения:

    Подключение трехфазного двигателя к однофазной сети через конденсатор

    Схема подключения трехфазного двигателя к 220В через конденсатор представлена на Рис 1.

    Направление вращения электродвигателя меняется в зависимости от положения SB1 – переключателя. Подключение к сети выполняется автоматическим либо механическим выключателем F.

    После включения, необходимо сразу подключить дополнительный конденсатор Сдоп, емкость которого в 2-3 раза большей Сраб. Для этого после нажатия кнопки SB2, ее нужно сразу же после набора оборотов отпустить.

    Резистор R предназначен для разряда Сдоп — конденсатора, после его отключения. Значение резистора должно быть порядка 100 — 500 кОм.

    Данная схема предназначена для подключения двигателя треугольником и звездой.

    Подключение трехфазного двигателя к однофазной сети через пускатель

    С помощью схемы подключения электродвигателя через пускатель Рис 2, включение мотора можно производить в одно нажатие.

    Нажав кнопку «пуск» срабатывает КМ1 – пускатель. Одними контактами подключается  Сдоп — конденсатор , иными — включает КМ2 — пускатель, который подает на двигатель напряжение (КМ2.1 — контактная группа) и одновременно блокируются КМ1.1 — контакты первого пускателя.

    Кнопку — пуск отпускаем после набора оборотов, КМ1 — пускатель отключается вместе с Cдоп. На КМ2 – пускатель, подается им самим же напряжение, и до нажатия на кнопку «стоп», которая размыкает цепь питания, он находится в замкнутом состоянии.

    Катушки пускателей рассчитаны на напряжение 220В.

    Таблица общепромышленных электродвигателей АИР

    В таблице перечислены часто запрашиваемые общепромышленные двигатели АИР. Основными критериями в подборе электродвигателя являются мощность и обороты в минуту. Технические характеристики, размеры, вес, прописаны на каждый двигатель отдельно.

    Каталог
    мощности, кВт
    Обороты и модель электродвигателя АИР
    3000 об/мин1500 об/мин1000 об/мин750 об/мин
    2.2АИР80В2АИР90L4АИР100L6АИР112МА8
    3АИР90L2АИР100S4АИР112МА6АИР112МВ8
    4АИР100S2АИР100L4АИР112МВ6АИР132S8
    5.5АИР100L2АИР112М4АИР132S6АИР132М8
    7.5АИР112M2АИР132S4АИР132М6АИР160S8
    11АИР132M2АИР132М4АИР160S6АИР160М8
    15АИР160S2АИР160S4АИР160М6АИР180М8
    18.5АИР160M2АИР160M4АИР180М6АИР200М8
    22АИР180S2АИР180S4АИР200М6АИР200L8
    30АИР180M2АИР180M4АИР200L6АИР225М8
    37АИР200M2АИР200M4АИР225М6АИР250S8
    45АИР200L2АИР200L4АИР250S6АИР250M8
    55АИР225M2АИР225M4АИР250M6АИР280S8
    75АИР250S2АИР250S4АИР280S6АИР280M8
    90АИР250М2АИР250M4АИР280M6АИР 315 S8
    110АИР280S2АИР280S4АИР 315 S6АИР 315 M8
    132АИР280M2АИР280M4АИР 315 M6АИР 355 S8
    160АИР 315 S2АИР 315 S4АИР 355 S6

    Пускатель звезда-треугольник — работа с силовой и управляющей цепями | Электротехника

    Сейчас
    Асинхронные двигатели используются во всех отраслях промышленности по всему миру. Так что
    Существуют различные методы запуска трехфазного асинхронного двигателя, такие как пускатель звезда-треугольник.

    Один из самых дешевых и популярных способов – прямой
    онлайн (DOL) запуск. Принимая во внимание
    ограничение этого метода в том, что его можно использовать только для Low HP (до 5HP)
    Индукционный двигатель.

    Для запуска трехфазного индукционного электродвигателя с высоким номиналом (более 5 л.с.)
    мотор, Звезда-треугольник
    стартер
    используется.

    В этой статье мы подробно обсудим, что такое звезда-треугольник
    стартер и как он работает, назначение стартера звезда-треугольник, теория и работа
    принцип пускателя звезда-треугольник (звезда-треугольник) с помощью
    схема питания и управления, номинал и размер различных частей звезды-треугольника
    стартер, достоинства и недостатки, а также его промышленное применение.

    Что такое пускатель звезда-треугольник?

    Пускатель «звезда-треугольник» является наиболее часто используемым пусковым устройством с пониженным напряжением.
    способ пуска трехфазного асинхронного двигателя с короткозамкнутым ротором средней мощности (SCIM). Это
    также известен как стартер звезда-треугольник .

    При этом методе пуска трехфазный асинхронный двигатель соединяется звездой на протяжении всего пуска и когда
    скорость достигает почти 80% скорости полной нагрузки, затем он переключается (с
    с помощью переключателя TPDT) в положение «треугольник» во время нормальной работы.

    [##eye## Трансформатор тока нулевой последовательности (CBCT)]

    Проще говоря, можно сказать, что пускатель звезда-треугольник запускает двигатель с обмоткой статора, соединенной звездой. Когда скорость достигает 80% от номинальной скорости,
    начинает работать с обмоткой статора, соединенной треугольником.

    Пускатель звезда-треугольник используется для более чем 5 л.с. и
    доступен асинхронный двигатель мощностью до 180 л.с.

    Почему пускатель звезда-треугольник используется вместо пускателя DOL?

    Большинство асинхронных двигателей малой мощности (до 5 л. с.) запускаются напрямую
    онлайн со стартером DOL. Но при запуске больших моторов (более 5 л.с.) в
    таким образом, это вызывает нарушение напряжения в линии питания из-за очень большого
    скачок пускового тока (в 6-10 раз больше тока полной нагрузки).

    Итак, Для ограничения броска пускового тока (пускового тока)
    метод пуска под напряжением требуется для пуска индукционных двигателей большой мощности
    мотор. Так как автотрансформаторный пуск и пуск звезда-треугольник имеют пониженное напряжение трехфазного пуска.
    Индукционный двигатель.

    Следовательно, для больших двигателей мы используем пускатель звезда-треугольник.
    вместо пускателя DOL, чтобы уменьшить бросок пускового тока двигателя без
    с помощью любых внешних устройств.

    Types of star-delta starter

    1. Manual star delta starter
    2. Semi-automatic star delta starter
    3. Automatic star-delta starter

    Components of star-delta starter

    These are the main компоненты пускателя по схеме «звезда-треугольник»:

    1. Контакторы

    включить асинхронный двигатель. Текущий номинал контакторов варьируется в
    диапазон от 10А до нескольких сотен ампер.

    [##eye## Конструкция и работа LVDT]

    В пускателе звезда-треугольник мы используем в основном три контактора, а именно:

    • Главный контактор
    • 9005 8 Контактор звезда контактор

    Главный контактор и контактор треугольника относятся к типу AC3 и рассчитаны на 58% номинального тока двигателя. Эти контакторы замкнуты во время работы асинхронного двигателя

    В то время как контактор звезды пропускает ток звезды только во время
    запуск мотора. Когда пусковой ток становится в 1/3 раза больше номинального тока,
    Контактор звезды может быть типа AC3 и 33% от номинального тока полной нагрузки.

    Все три подрядчика, используемые в пускателе звезда-треугольник, меньше, чем
    что одиночный контактор, используемый в пускателе DOL, потому что эти контакторы
    только ток обмотки, который составляет 33% от полного тока нагрузки в пускателе звезда-треугольник.

    2. Реле перегрузки

    Как и в случае асинхронного двигателя, выход из строя большинства обмоток
    из-за перегрузок, работы на несимметричном питании, а также одиночных
    фазирование из-за потери фазы, что может привести к чрезмерному нагреву и
    ухудшение изоляции обмоток двигателя.

    Требуется защита от перегрузки
    для защиты обмоток от перегрузки и короткого замыкания во внутренней обмотке.
    Следовательно, все эти условия предотвращаются 3-полюсным
    тепловое реле перегрузки.

    3. Таймер

    Основной функцией таймера в пускателе звезда-треугольник является переключение
    контактор из состояния звезды в треугольник, когда двигатель достигает скорости почти больше
    более 80% полной скорости загрузки.

    4. Блок предохранителей

    3 предохранителя используются последовательно с цепью двигателя для защиты двигателя от внешнего перегрузки по току и короткого замыкания. Также используется 1 предохранитель
    для защиты цепи управления пускателем звезда-треугольник.

    5. Кнопки — для пуска (тип NO) и остановки (тип NC) двигателя.

    Принцип работы пускателя звезда-треугольник (звезда-треугольник)

    Пускатель звезда-треугольник – наиболее часто используемый пускатель пониженного напряжения для
    Индукционный двигатель. Целью пускателя звезда-треугольник является ограничение пускового тока.
    импульс (в 6-10 раз больше номинального тока) за счет пониженного напряжения при соединении звездой
    обмотки.

    В этом методе обмотки статора соединяются в звезду
    и когда скорость достигает 80%, он переключается со звезды на треугольник с помощью трехполюсного двухпозиционного переключателя (TPDT).

    Таким образом, при пуске ток в обмотке двигателя снижается на 1/3 от
    номинальное значение и пусковой момент также снижается до 33%.

    Работу пускателя звезда-треугольник легко понять с помощью
    из трех различных состояний:

    1. Состояние соединения звездой

    Обмотка двигателя соединена звездой

    близкое положение для замыкания цепи питания.

    [##eye## Трансформаторные вопросы с ответами]

    Таким образом, в этом состоянии обмотка статора асинхронного двигателя будет подключена
    в звезду и, следовательно, напряжение на обмотке двигателя уменьшится в 1/√3 раза линейного
    Напряжение.

    Когда двигатель достигает скорости 80 % от полной нагрузки, цепь таймера
    Сначала отключите контактор звезды и подключите контактор треугольника в цепь.

    2. Открытое переходное состояние

    При переключении со звезды на треугольник цепи контактора замыкаются
    становятся открытыми, и двигатель не остается ни в состоянии звезды, ни в состоянии треугольника. Итак, это состояние
    называется открытым переходным состоянием.

    3. Состояние соединения треугольником

    соединение обмотки двигателя треугольником

    государство. При соединении треугольником фазное напряжение статора будет равно линейному.
    Напряжение. Следовательно, линейное напряжение появится на обмотке статора, и двигатель
    нормально работать на номинальной скорости при полной нагрузке.

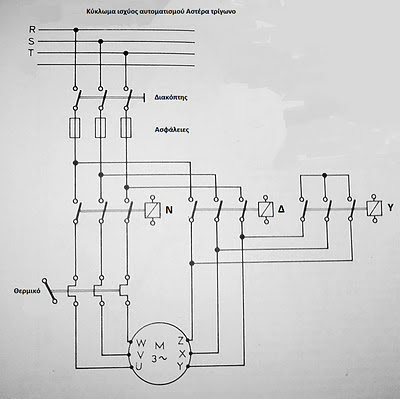

    Силовая цепь пускателя звезда-треугольник

    Согласно рисунку, кроме предохранителя (F1), защита от перегрузки
    реле (F2), цепь состоит из трех подрядчиков именуемых — главный подрядчик
    (K1), контактор звезда (K2) и контактор треугольник (K3).

    [ ##проушина## Части трансформатора и
    их функции]

    Генеральный подрядчик (К1) подключает напряжение питающей сети (R, Y, B) к
    первичные клеммы (U1,V1, W1) через первичный предохранитель (F1) и реле перегрузки
    (Ф2). Кроме того, вторичные клеммы (U2, V2, W2) соединены контактором «звезда».
    (K2) и контактор треугольника (K3).

    схема питания пускателя звезда-треугольник
    контактор (K2) изначально будет замкнут, так что двигатель запустится с вторичной обмоткой, соединенной звездой. После временной задержки, когда скорость достигает более 80%
    затем схема таймера открывает К2 и закрывает К3. Так что соединение вторичной обмотки
    переключился со звезды на треугольник, и двигатель продолжает работать в треугольнике
    на протяжении всей операции.

    Все управление контакторами, реле перегрузки и защиты
    предохранителей осуществляется встроенными цепями управления и таймера пускателя звезда-треугольник.

    Цепь управления пускателем звезда-треугольник

    Цепь управления в основном выполняет операцию переключения
    контакторы (К1, К2, К3) и переход от звезды к треугольнику
    на протяжении всего запуска и работы SCIM.

    Цепь управления состоит из предохранителя, НО-НЗ пуска (S1) и останова (S0)
    кнопки, таймер звезда-треугольник (К4) и вспомогательные контакты контрагентов и
    реле перегрузки.

    Цепь управления пускателем по схеме звезда-треугольник

    нажата (во время пуска), то катушка таймера К4 подает питание на катушку звезды
    контактор К2, а также подает питание на катушку линейного контактора К1. Так что это будет
    управлять двигателем в звездообразной конфигурации. Нормально разомкнутый контакт K1 подключен
    параллельно S1, чтобы цепь оставалась в защелке, пока не будет нажата S0.

    По истечении заданного времени в цепи таймера катушка К2 отключается.
    обесточивается, а K3 находится под напряжением, поэтому двигатель продолжает работать в треугольнике.
    конфигурация. При нажатии S0 или при отключении по перегрузке или перегорании F1 обмотка К1 и К3 обесточивается и двигатель останавливается.

    [##eye## Теория и схема режекторного фильтра]

    Контактор звезда K2 и контактор треугольник K3 механически и
    электрически заблокированы с помощью размыкающих контактов, так что оба подрядчика не должны
    закрыть одновременно. Это гарантирует, что катушка К3 будет под напряжением только тогда, когда К2 разомкнут и
    также, K2 будет под напряжением только тогда, когда K3 обесточен.

    Пуск с открытым переходом звезда-треугольник

    Если вы внимательно наблюдали за описанной выше схемой управления
    работы, то вы обнаружите, что двигатель отключается во время перехода
    от звезды к конфигурации треугольника. Это означает, что стартер мгновенно отключается.
    двигатель от конфигурации звезды, а затем снова подключает его к треугольнику
    конфигурация.

    [##eye## Причины и недостатки низкого коэффициента мощности]

    Легче реализовать с точки зрения выбега и схемы, поэтому
    широко используется, чем стартер звезда-треугольник с закрытым переходом. Если сроки
    переключение хорошо, тогда этот метод работает очень хорошо. Но на практике, хотя
    сложно правильно установить время, поэтому отключение и повторное включение питания
    может вызвать скачки напряжения и тока.

    Ниже приведены четыре этапа работы открытого перехода
    состояние стартер звезда-треугольник:

    Состояние ВЫКЛ:- все контакторы разомкнуты

    Состояние звезды:- главный контактор K1 и контактор звезды K2 подключены, а K3
    оставаться открытым. Таким образом, двигатель работает в конфигурации звезды.

    Переходное (открытое) состояние:-  это также называется переключением открытого перехода
    потому что между звездой и дельтой есть открытая ступень.

    В этом состоянии главный
    контактор К1 замкнут, а контактор звезда К2 и контактор треугольника К3 разомкнуты.

    На первичном конце обмотки двигателя есть напряжение, вторичная обмотка разомкнута.
    Таким образом, во вторичной обмотке не может протекать ток. Так как двигатель имеет вращающийся ротор и
    поэтому он ведет себя как генератор.

    Состояние треугольника:- M контактор ain K1 и контактор треугольника K3 замкнуты и соединены звездой
    контактор К2 разомкнут. Двигатель подключен к полному напряжению сети и, следовательно, к полному
    мощность и крутящий момент доступны для вывода.

    Замкнутый переход звезда-треугольник с пуском

    Существует способ уменьшения амплитуды переходных процессов переключения
    в переходном состоянии. Требуется дополнительный 3-полюсный вспомогательный контактор и три
    резисторы соответствующего номинала, чтобы мог протекать значительный ток
    через резисторы в период переключения треугольником. А также вспомогательный
    контактор и все три резистора должны быть соединены треугольником
    контактор К3.

    [ ##eye## Нагрузка импеданса перенапряжения (SIL)
    Линия передачи]

    Во время работы, непосредственно перед размыканием контактора звезды K2,
    вспомогательный контактор замыкается, что приводит к непрерывному протеканию тока через
    резисторы в звезду.

    После размыкания звездообразного контактора K2 ток продолжает течь
    через обмотку двигателя к источнику питания через резисторы. Эти резисторы
    затем замыкается контактором треугольника K3.

    Следовательно, при пуске по схеме звезда-треугольник с замкнутым переходом непрерывная мощность
    постоянно поддерживается двигателем.

    Ниже приведены пять стадий работы закрытого
    переходное состояние пускатель звезда-треугольник:

    состояние ВЫКЛ:-  все контакторы разомкнуты

    состояние звезды:- основной контактор K1 и контактор звезды K2 подключены, а K3
    оставаться открытым. Таким образом, двигатель работает в конфигурации звезды.

    Переходное состояние звезды:-  Двигатель соединен звездой, а резисторы
    подключен через контактор треугольника K3 со вспомогательным контактором.

    Закрытое переходное состояние:- T Замкнут главный контактор К1 и контактор треугольника.
    К3 и контактор звезды К2 разомкнуты. Ток течет по обмоткам двигателя и
    переходные резисторы через вспомогательный контактор.

    Состояние треугольника: — Главный контактор K1 и контактор треугольника K3 замкнуты и соединены звездой
    контактор К2 разомкнут. Кроме того, переходные резисторы закорочены. Асинхронный двигатель (SCIM) подключен к полному напряжению сети и, следовательно, к полной мощности и крутящему моменту.
    доступны для вывода.

    работа пускателя звезда-треугольник с закрытым переходом

    Влияние переходных процессов в пускателе звезда-треугольник

    переходное состояние.

    При этом запуске существует открытое переходное состояние во время
    контактор звезды K2 и контактор треугольника K3 остаются разомкнутыми, тогда как главный
    контактор К1 замкнут.

    В течение этого периода переключения двигатель должен работать в свободном режиме с небольшим торможением (выбегом). Таким образом, он может генерировать собственное напряжение и в
    подключение к поставке этого генерируемого напряжения может случайным образом добавляться или вычитаться с
    основное напряжение питающей сети. Это вызывает скачки напряжения и скачки напряжения.
    переходный ток (также известный как переходный ток переключения), который длится
    всего на несколько миллисекунд.

    [##eye## Конструкция и работа RVDT]

    Таким образом, чтобы свести к минимуму влияние переходных процессов на звезду открытого перехода
    пускатель треугольника мы используем дополнительный вспомогательный контактор и три перехода
    резисторы на контакторе треугольника К3.

    Номинальные параметры и размер компонентов пускателя по схеме «звезда-треугольник»

    Размер реле перегрузки:  для защиты от перегрузки используются два реле перегрузки.
    используются в линии и в обмотке двигателя.

    Таким образом, номинал встроенных реле перегрузки = ток полной нагрузки
    мотор.

    Принимая во внимание, что уставка реле перегрузки в обмотке = 0,58 полной
    ток нагрузки двигателя.

    Размер главного контактора и контактора треугольника: главный контактор K1 и контактор треугольника K3 относятся к типу AC3 и рассчитаны на 58 %.
    тока полной нагрузки двигателя.

    Отсюда размер главного контактора = 0,58*полный ток нагрузки двигателя

    Также  размер контактора треугольника = 0,58*полный ток нагрузки двигателя
    тока главного контактора. Это означает, что номинал звездного контактора должен быть
    только 33% тока полной нагрузки двигателя. Он также должен быть типа AC3.

    Следовательно  размер контактора звезды = 0,33*полный ток нагрузки двигателя

    Пусковые характеристики двигателя пускателем звезда-треугольник

    • Доступный пусковой ток: 33% от тока полной нагрузки 33 % крутящего момента при полной нагрузке

    Характеристики пускателя по схеме «звезда-треугольник»

    • Пускатель по схеме «звезда-треугольник» может использоваться только для малой и высокой мощности
      Трехфазный асинхронный двигатель с короткозамкнутым ротором
    • Для клеммной коробки асинхронного двигателя требуется 6 соединительных кабелей.
    • Уменьшенный пусковой момент

    [##eye## Электрическое соединение]

    • Уменьшенный пусковой ток
    • Пиковый ток при переключении со звезды на треугольник
    • Треугольник 905 Механическая нагрузка при переключении со звезды на 8 4 15 905 4 15 905 905 4 15 905 Преимущества пускателя звезда-треугольник
      • Это сравнительно дешевле, чем другие методы пуска с пониженным напряжением.
        запуск асинхронного двигателя.
      • Характеристики крутящего момента и тока пускателя звезда-треугольник лучше
        чем другие способы запуска.
      • Пусковой ток в 1/3 раза больше прямого пуска (DOL)
        Текущий.
      • Для использования не требуется устройство переключения ответвлений
      • Он обеспечивает высокий крутящий момент на ампер линейного тока
      • Конструкция и принцип действия пускателя звезда-треугольник просты и надежны.

      Недостатки пускателя звезда-треугольник

      • Пускатель звезда-треугольник может быть полезен только для 6-контактного соединения треугольником
        асинхронный двигатель с доступом ко всем 6 клеммам.
      • Поскольку пусковой ток составляет 1/3 номинального тока, пусковой
        крутящий момент также снижается в 1/3 раза. Следовательно, он обеспечивает только 33% пускового момента.
        и если нагрузка, подключенная к двигателю, требует более высокого пускового момента, то
        очень высокие переходные процессы и напряжения возникают при переходе от звезды к треугольнику
        связь. Следовательно, из-за этих переходных процессов и напряжений многие электрические и
        произошла механическая поломка.
      • Требуется 2 комплекта кабелей от стартера к двигателю.
      • Пускатель звезда-треугольник не может запустить двигатель, если подключена нагрузка
        с двигателем, крутящий момент нагрузки которого превышает 50 % номинального крутящего момента двигателя.
      • В этом способе пуска при переходе от звезды к
        дельта, если двигатель не достигает по крайней мере 80% своей номинальной скорости, то
        пиковый ток будет таким же высоким, как и в пускателе DOL. Таким образом, это может нанести вред
        влияние на контакты контрагентов. Следовательно, это не будет надежным.
      • Если мотор слишком сильно нагружен то не хватит
        крутящий момент для разгона двигателя до желаемой скорости перед переключением на
        положение дельты.

      Применение пускателя звезда-треугольник

      • Метод запуска звезда-треугольник обычно предпочтительнее для низких и средних
        Асинхронный двигатель с короткозамкнутым ротором с низким крутящим моментом (SCIM).
      • Пускатель звезда-треугольник также используется в центробежных компрессорах.
      • Наиболее подходит для приложений, где требуется пусковой
        ток низкий, а также ток в линии должен быть минимальным.
      • Может использоваться в таких отраслях, как текстильная, пищевая и
        сахарные заводы, бумага и полиграфия, холодильные склады и т. д.

      Читать далее статью:

      Стартер Star Delta — работа, схема, преимущества, недостатки

      В настоящее время в промышленности наиболее распространенным типом электродвигателя является Индукционный двигатель. Если двигатель запускается методом прямого подключения, он запускается с приложением максимального напряжения, а пусковой ток будет в 7-10 раз больше номинального тока.

      Таким образом, большие асинхронные двигатели не запускаются напрямую, если запуск означает повреждение обмотки и других деталей. Мотору нужно что-то еще, чтобы преодолеть эту проблему.

      Пускатель «звезда-треугольник» необходим для запуска больших двигателей индикации.

      Содержание

      • Пускатель звезда-треугольник
      • Компоненты пускателя звезда-треугольник
        • Миниатюрный автоматический выключатель (MCB)
        • Контактор
        • Таймер
        • Кнопки
        • 0057 Устройства измерения

      • Рабочий принцип Star Delta Starter
      • Схема Star Delta Starter
        • Delta Delta Legarge Delta Delta Delta Legarge Delta Legarge Delta Lear. Пускатель

        Пускатель «звезда-треугольник»

        Пускатель «звезда-треугольник» — это прекрасный метод пуска асинхронного двигателя, который снижает пусковой момент и пусковой ток.

        Конструкция пускателя «звезда-треугольник» обычно состоит из 3 контакторов, автоматического выключателя и таймера для установки времени переключения «звезда-треугольник».

        В пускателе «звезда-треугольник» во время нормальной работы двигатель должен подключаться только по схеме «треугольник».

        В пускателе звезда-треугольник получаемый пусковой ток составляет всего около 33 % от пускового тока при прямом пуске в режиме онлайн, а пусковой момент снижается примерно до 33% крутящего момента, доступного при прямом пуске в режиме онлайн.

        Компоненты пускателя «звезда-треугольник»

        Ниже приведен список компонентов и устройств, используемых для проводки и цепи пускателя двигателя по схеме «звезда-треугольник».

        Миниатюрный автоматический выключатель (MCB)

        MCB представляет собой электромеханическое устройство, автоматически отключающее цепь при возникновении какой-либо неисправности.

        MCB используется для обнаружения перегрузки по току, вызванной коротким замыканием или любой неисправностью. Это автоматический электрический выключатель, который используется для предотвращения повреждения электрической цепи в результате избыточного тока.

        MCB был разработан для таких случаев, чтобы срабатывать при перегрузке или коротком замыкании, чтобы предотвратить электрические неисправности и отказ оборудования.

        Контактор

        Контактор представляет собой электрическое устройство, используемое для замыкания или размыкания контакта с нагрузкой, проще говоря, для включения или выключения электрической цепи. Он считается особым типом реле.

        Обычно они находятся в разомкнутом контакте, когда под напряжением они обеспечивают рабочую мощность для нагрузки. Они предназначены для передачи больших токов, и основной частью контактора является катушка, которая находится внутри контактора. Катушку также называют электромагнитом.

        Таймер

        Простой таймер задержки включения, который используется в пускателе звезда-треугольник, практически называется таймером звезда-треугольник. Таймер звезда-треугольник состоит из двух контактов, одного нормально разомкнутого (НО) контакта и нормально замкнутого (НЗ) контакта и подключения к источнику питания.

        Таймер используется здесь для автоматического переключения соединения со звезды на треугольник. Аналоговый и цифровой оба типа таймера могут использоваться для пускателя по схеме звезда-треугольник.

        Диапазон времени должен быть установлен пользователем вручную, в зависимости от мощности двигателя значения времени могут различаться.

        Кнопки

        В этом пускателе обычно используются две кнопки.

        Это были:

        NO (нормально открытый) Кнопка:

        Это тип кнопки, который в основном используется для запуска цепи. В состоянии по умолчанию он не контактирует с электрической цепью.

        При нажатии кнопки ее состояние меняется на замкнутый контакт и активируется электрическая цепь.

        НЗ (нормально замкнутый) Кнопка:

        Это тип кнопки, которая в основном используется для остановки цепи. В состоянии по умолчанию он находится в контакте с электрической цепью.

        При нажатии на кнопку ее состояние меняется на разомкнутый контакт и отключает электрическую цепь.

        Измерительные устройства

        Эти устройства в основном используются для проверки правильности введенных данных и правильности получения выходных данных, а также необходимых для выполнения требований.

        В основном мы хотим измерить два основных фактора: ток и напряжение. Амперметр используется для измерения силы тока, а вольтметр – для измерения напряжения.

        Амперметр подключен последовательно, тогда как вольтметр подключен параллельно для получения правильного значения.

        Современные мультиметры или клещи-мультиметры, где используются устройства для измерения тока и напряжения

        Принцип действия пускателя звезда-треугольник

        обмотка.

        В типе «звезда-треугольник» все обмотки подключаются к сети с помощью автоматического переключателя/контакта.

        При эксплуатации обмотка двигателя была соединена в треугольник, значит напряжение обмотки должно быть равно фазному напряжению трехфазной системы.

        При соединении звездой напряжение обмотки уменьшается в 0,58 раза.

        Например, если номинальное напряжение 400 В, значит, при соединении треугольником напряжение будет таким же 400. Таким образом, пусковой момент и пусковой ток при соединении звездой уменьшаются примерно на 1/3 от соединения треугольником.

        Принципиальная схема пускателя звезда-треугольник

        Схема пускателя звезда-треугольник состоит из двух частей.

        Это

        1. Цепь питания
        2. Цепь управления

        Цепь питания

        Цепь управления

        Работа пускателя звезда-треугольник

        Подается питание и включается MCB.

        Затем нажимается кнопка пуска, включается главный контактор, контактор звезды и таймер.

        Поскольку главный контактор заблокирован, даже после отпускания кнопки также подается питание на звездный и главный контактор.

        Для цепи управления подается однофазное питание, питание проходит через контактор при управлении кнопками «Пуск» и «Стоп».

        На главный контактор подается питание из-за защелки, а также на контактор «Звезда» подается питание от замкнутых контактов Таймера и контактора «треугольник».

        Теперь двигатель работает в режиме звезды.

        При этом таймер начинает отсчет установленного на нем времени после того, как фактическое время сравняется с заданным временем.

        Вспомогательный контакт изменяется, что прерывает соединение звездой, заставляет двигатель работать в режиме треугольника.

        Ступень главного контактора будет такой же, как и раньше.

        Теперь двигатель работает с треугольником и главным контактором, что означает, что двигатель начинает вращаться с полной мощностью.

        Здесь напряжение измеряется мультиметром.

        Ток измеряется клещами.

        В режиме звезды 1/3 тока снижается по сравнению с номинальным током.

        В режиме Delta достигается максимальный ток.

        Преимущества пускателя звезда-треугольник

        1. Пусковой ток и крутящий момент снижены на 33%
        2. Хорошо работает в условиях малой нагрузки,
        3. Не будет выделяться тепло
        4. Меньше механических нагрузок.

          Добавить комментарий

          Ваш адрес email не будет опубликован. Обязательные поля помечены *
