Схема переключения передач на тракторе ЮМЗ
Для включения передачи на тракторе ЮМЗ устанавливают рычаг против соответствующего знака указателя, а затем наклоняют его в направлении указателя до отказа.
Защелка фиксирует положение рычага при выборе передачи, что уменьшает возможность ошибочного ее включения.
Для включения второй или четвертой передачи перемещают рычаг вправо до упора защелки в правый выступ фигурной поверхности стойки, а для включения третьей и пятой передач — влево до упора защелки в левый выступ.
Для включения первой передачи или передачи заднего хода перемещают рычаг вправо дальше, чем для включения второй или четвертой передач, преодолев сопротивление защелки, которая при этом заходит за правый выступ фигурной поверхности стойки сжимая пружину.
Переключение редуктора производят, переместив рычаг и защелку влево за выступ стойки.

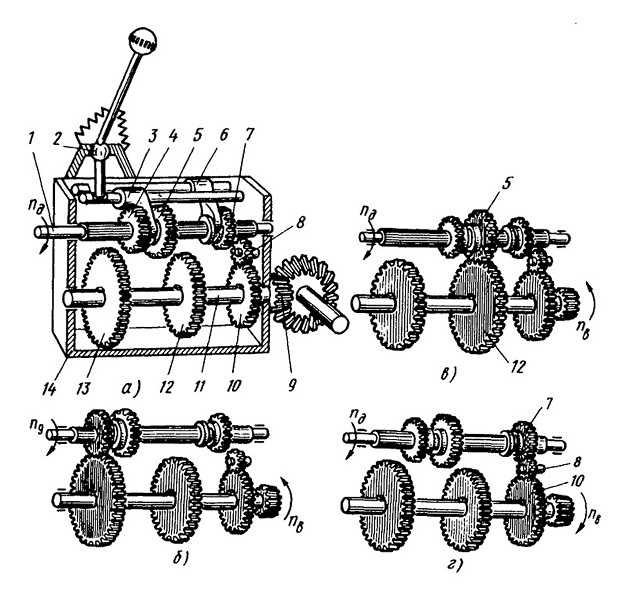

Схема переключения передач ЮМЗ
Передачи переключаются с помощью механизма переключения передач.
Основными деталями этого механизма являются:
- четыре валика переключения с вилками,
- упорами и фиксаторами,
- кулиса и двухшарнирная колонка с рычагом.
Валики установлены в верхней части корпуса и имеют возможность передвигаться в продольном направлении. На валиках установлены вилки и упоры.
Вилки своими рожками входят в кольцевые проточки соответствующих кареток и могут благодаря этому передвигать их вдоль оси вторичного вала, не препятствуя вращению каретки.
Для перемещения валиков на вилке валика третьей и пятой передач, а также на упорах остальных трех валиков выполнены пазы, в которые заходит нижний конец рычага переключения передач.
Рычаг качается на оси, установленной в качалке, которая, в свою очередь, также может качаться на двух болтах, закрепленных в корпусе колонки переключения передач.
При поперечном перемещении рычага происходит выбор передачи, а при продольном — ее переключение.
Схема переключения передач на ЮМЗ 8070−8280
При выборе передачи рычаг, поворачиваясь вокруг оси, устанавливается в пазу вилки или упора одного из валиков.
При переключении передачи рычаг поворачивается вместе с качалкой вокруг болтов и передвигает валик переключения передач.
Для предотвращения возможности одновременного включения двух передач предусмотрена кулиса, четыре продольных прорези которые выполнены строго против валиков переключения. Это не дает возможности переместить рычаг для включения последующей передачи, не выключив предыдущую.
На валике переключения редуктора вместо вилки установлен поводок, который своим нижним концом вставлен в отверстие на промежуточном валике и перемещает его в продольном направлении при перемещении основного валика.
На промежуточном валике установлены вилка для перемещения промежуточной шестерни и вилка для перемещения зубчатой муфты.
Юмз коробка передач как включать скорости
Принцип переключения передач на тракторе ЮМЗ и их включение
Для включения передачи на тракторе ЮМЗ устанавливают рычаг против соответствующего знака указателя, а затем наклоняют его в направлении указателя до отказа.
Защелка фиксирует положение рычага при выборе передачи, что уменьшает возможность ошибочного ее включения.
Для включения второй или четвертой передачи перемещают рычаг вправо до упора защелки в правый выступ фигурной поверхности стойки, а для включения третьей и пятой передач — влево до упора защелки в левый выступ.
Для включения первой передачи или передачи заднего хода перемещают рычаг вправо дальше, чем для включения второй или четвертой передач, преодолев сопротивление защелки, которая при этом заходит за правый выступ фигурной поверхности стойки сжимая пружину.
Переключение редуктора производят, переместив рычаг и защелку влево за выступ стойки.
Схема переключения передач ЮМЗ
Передачи переключаются с помощью механизма переключения передач.
Основными деталями этого механизма являются:
Валики установлены в верхней части корпуса и имеют возможность передвигаться в продольном направлении. На валиках установлены вилки и упоры.
Вилки своими рожками входят в кольцевые проточки соответствующих кареток и могут благодаря этому передвигать их вдоль оси вторичного вала, не препятствуя вращению каретки.
Для перемещения валиков на вилке валика третьей и пятой передач, а также на упорах остальных трех валиков выполнены пазы, в которые заходит нижний конец рычага переключения передач.
Рычаг качается на оси, установленной в качалке, которая, в свою очередь, также может качаться на двух болтах, закрепленных в корпусе колонки переключения передач.
При поперечном перемещении рычага происходит выбор передачи, а при продольном — ее переключение.
Схема переключения передач на ЮМЗ 8070−8280
При переключении передачи рычаг поворачивается вместе с качалкой вокруг болтов и передвигает валик переключения передач.
Для предотвращения возможности одновременного включения двух передач предусмотрена кулиса, четыре продольных прорези которые выполнены строго против валиков переключения. Это не дает возможности переместить рычаг для включения последующей передачи, не выключив предыдущую.
На валике переключения редуктора вместо вилки установлен поводок, который своим нижним концом вставлен в отверстие на промежуточном валике и перемещает его в продольном направлении при перемещении основного валика.
На промежуточном валике установлены вилка для перемещения промежуточной шестерни и вилка для перемещения зубчатой муфты.
Источник
Конструкция
Коробка передач тракторов ЮМЗ-6КЛ и ЮМЗ-6КМ:
В переднем отсеке общего корпуса коробки передач и заднего моста установлены:
Вал редуктора смонтирован на приставном кронштейне, закрепленном с правой стороны корпуса.
На шлицах первичного вала установлена и закреплена стяжным болтом ведущая шестерня постоянного зацепления.
Вал с шестерней вращается на двух роликовых подшипниках в стакане, установленном в расточках передней стенки и перегородки корпуса.
Наружные обоймы обоих подшипников зафиксированы с наружных торцов между разрезным пружинным кольцом, вставленным в кольцевую выточку стакана, и двумя прижимными пластинами, что ограничивает осевое перемещение узла первичного вала.
1 — первичный вал; 2 — стяжной болт; 3 — ведущая шестерня; 4 — прижимные пластины; 5 и 31 — стаканы; 6 — промежуточный валик; 7 — регулировочная прокладка; 8 — шарико-подшипник; 9 — шестерня включения второй и четвертой передач; 10 — валики переключения передач; 11 — фиксатор валика переключения; 12 — блокировочный валик; 13 — фиксатор блокировочного валика; 14 — тяга; 15 — кулиса; 16 — включатель; 17 — упор; 18 — ось; 19 — рычаг включения блокировки муфты привода ВОМ; 20 — качалка; 21 — подпружиненная защелка; 22 — стойка; 23 — рычаг переключения передач; 24 — болт; 25 — корпус колонки переключения передач; 26 — вилка; 27 — упор; 26 — шестерня включения первой передачи и передачи заднего хода; 29— вторичный вал; 30 — роликоподшипник; 32 — шестерня включения третьей и пятой передач; 33 — круглая гайка: 34 — ведущая шестерня заднего хода; 35 — ведущая шестерня первой передачи: 36 — ведущая шестерня третьей передачи; 37 — промежуточный вал; 38 — ведущая шестерня четвертой и пятой передач; 39 — ведущая шестерня второй передачи; 40 — упорное кольцо; 41 — пробка для слива масла; 42 — шестерня постоянного зацепления; 43 — корпус коробки передач; 44 — вал привода ВОМ.
Между шарикоподшипником и пружинным кольцом установлено упорное кольцо, а подшипник зафиксирован в стакане стопорным кольцом, входящим двумя выступами одновременно в сквозные вырезы стакана и кольцевую канавку на наружной обойме подшипника.
Подшипник закреплен на шейке вторичного вала специальным болтом. Болт застопорен отгибной шайбой.
Стальные прокладки, установленные между корпусом и фланцем стакана, служат для регулирования положения ведущей шестерни главной передачи кпп юмз.
На фланце имеются два резьбовых отверстия, предназначенные для демонтажа стакана при разборке коробки передач.
Вторичный вал изготовлен как одно целое с ведущей шестерней главной передачи.
Сзади вторичный вал опирается на ролико-подшипник, установленный в стакане. Стакан размещен в расточке корпуса и зафиксирован в нем установочным винтом с контргайкой.
На вторичном валу на его шлицах установлены три передвижные каретки-шестерни, с помощью которых включается та или иная передача.
Шестерня, имеющая один зубчатый венец, предназначена для включения первой передачи и передачи заднего хода. Шестерня с двумя зубчатыми венцами предназначена для включения третьей и пятой передач, а шестерня — для включения второй и четвертой передач.
Каждая каретка на заднем конце ступицы имеет кольцевую проточку для вилки, с помощью которой передвигается каретка и включается передача. Положение кареток на валу в продольном направлении определяется положением вилок переключения.
Технические характеристики
Технические характеристики трактора ЮМЗ-6:
| Характеристики | Показатели | Ед. измерения |
| Тип двигателя | Д-65 или Д-242-71 | |
| Скорость движения вперед рабочая (максимум) | 11,1 | км/ч |
| Скорость движения вперед транспортная (максимум) | 24,5 | км/ч |
| Скорость движения назад (максимум) | 5,7 | км/ч |
| Радиус поворота | 5 | м |
| Для двигателя Д-65: | ||
| — мощность двигателя | 45,6 | кВт |
| — частота вращения (номинальная) | 1750 | об/мин |
| — крутящий момент (максимум) | 270 | Н*м |
| — диаметр цилиндра | 11 | см |
| — ход поршня | 13 | см |
| — расход топлива | 245 | г/кВт*ч |
| — рабочий объем | 4,94 | л |
| Для двигателя Д-242-71: | ||
| — мощность двигателя | 46 | кВт |
| — частота вращения | 1800 | об/мин |
| — крутящий момент (максимум) | 241 | Н*м |
| — диаметр цилиндра | 11 | см |
| — ход поршня | 12,5 | см |
| — расход топлива | 226 | г/кВт*ч |
| — рабочий объем | 4,75 | л |
| Общие характеристики: | ||
| — число цилиндров двигателя | 4 | шт. |
| — объем бака для горючего | 90 | л |
| — скорость движения вперед рабочая (максимум) | 11,1 | км/ч |
| — скорость движения вперед транспортная (максимум) | 24,5 | км/ч |
| — скорость движения назад (максимум) | 5,7 | км/ч |
| — радиус поворота | 5 | м |
| — размер передней колеи | 1,36-1,86 | м |
| — размер задней колеи | 1,4-1,8 | м |
| — колесная база | 2,45 | м |
| — просвет (под передним мостом) | 0,45 | м |
| — просвет (под задним мостом) | 0,645 | м |
| — вес (эксплуатационный, с дополнительными грузами) | 3,895 | т |
| — масса трактора | 2,895 | т |
| — вес (конструкционный, с рабочим оборудованием) | 3,35 | т |
| — допускаемый вес прицепа | 6 | т |
| — ширина | 1,884 | м |
| — высота (по кабине) | 2,66 | м |
| — высота (по глушителю) | 2,86 | м |
| — длина (с навесной системой) | 4,14 | м |
| — длина (без навесной системы) | 3,69 | м |
Механизм блокировки
Для обеспечения безопасности на колонке переключения передач установлен механизм блокировки, предназначенный для исключения случаев пуска дизеля при включенной передаче.
Устройство состоит из:
В нейтральном положении рычага переключения передач контакты включателя разомкнуты.
При включении передачи качалка наклоняется, шарик включателя выходит из выреза на упоре и замыкает контакты. При этом соединяется с «массой» обмотка трансформатора магнето пускового двигателя, и его пуск становится невозможным.
На тракторах ЮМЗ-6КМ вместо включателя установлен выключатель, контакты которого в нейтральном положении рычага переключения передач замкнуты.
При включении передачи контакты выключателя размыкаются и разрывают цепь включения стартера дизеля.
Положение включателя, обеспечивающее нормальную его работу, регулируется прокладками, устанавливаемыми на его корпус.
Детали коробки передач трактора ЮМЗ смазываются разбрызгиванием масла, находящегося в корпусе коробки передач и заднего моста.
Продукты изнашивания и другие металлические частицы оседают на магните пробки, закрывающей сливное отверстие в корпусе.
Источник
Возможные неисправности
Несмотря на высокое качество сборки и внушительный ресурс комплектующих коробка передач тракторов серии ЮМЗ нередко требует ремонта. Как правило неполадки возникают на агрегатах с внушительным пробегом, элементы которых имеют высокую степень износа. К числу наиболее характерных поломок, встречающихся чаще всего, целесообразно отнести:
- увеличенный свободный ход рычага переключения передач либо их резкое выключение;
- излишний шум при работе устройства;
- перегрев;
- стук при переключении скоростей.
Подобные поломки могут привести к серьезным проблемам вплоть до выхода из строя всего агрегата, в связи с чем настоятельно рекомендуется начинать ремонт коробки передач ЮМЗ незамедлительно после их обнаружения.
Диагностику неисправностей следует осуществлять при переключении первой задней и передней передачи.
При длительной эксплуатации рекомендуется проводить визуальный осмотр деталей разобранной КПП на предмет наличия дефектов.
Способы устранения поломок
Возможны следующие поломки:
- Если свободный ход рычага передач внезапно увеличился либо они самопроизвольно выключаются при эксплуатации, скорее всего имеет место отсутствие должного контакта в шестереночном механизме. Как правило это вызвано износом вилок переключения, кареток. Коме того из строя могли выйти пружины фиксаторов, которые потребуется заменить для восстановления работоспособного состояния устройства.
- При обнаружении перегрева либо нехарактерного шума следует проверить состояние валовых подшипников, поскольку их поломка нередко приводит к подобным проблемам. Для этого потребуется демонтировать пол кабины, слить масло из КПП, после чего открыть его крышку и проверить работоспособность всех валов. Поврежденные элементы, обнаруженные при осмотре, потребуется заменить.
- Стук при переключении скоростей проявляется при поломках шестереночного механизма, связанного с износом отдельных элементов.
Для устранения неисправности потребуется демонтировать крышку и раздаточный узел, после чего найти сломанную деталь и заменить её.
Для устранения неисправности потребуется демонтировать крышку и раздаточный узел, после чего найти сломанную деталь и заменить её.Если изучить каталог КПП-запчастей, можно сделать вывод, что обслуживание подобного агрегата и его ремонт не потребуют существенных затрат, так как все расходные элементы отличаются доступной стоимостью.
Устройство коробки передач трактора ЮМЗ
Коробка переключения передач тракторов ЮМЗ бывает двух типов:
КПП ЮМЗ-6 с подвижными шестернями.
Коробка передач ЮМЗ с подвижными шестернями имеет первичный вал 3 (рис. 10), вторичный 24, промежуточный 28, вал 37 ходоуменьшителя (редуктора), ось 39 шестерни заднего хода.
Рис.10. Коробка передач КПП ЮМЗ-6 с подвижными шестернями
На валах коробки передач трактора ЮМЗ неподвижно размещены : шестерня 5 первичного вала, ведомая шестерня 32 постоянного зацепления, ведущая шестерня 31 второй передачи, блок шестерен 29 четвертой и пятой передач, ведущие шестерни 27, 26 и 25, соответственно третьей, первой передачи и заднего хода, промежуточная шестерня 38 заднего хода, ведомая и ведущая шестерни редуктора.
