Схемы электрические принципиальные ГАЗель Next.

Схемы:

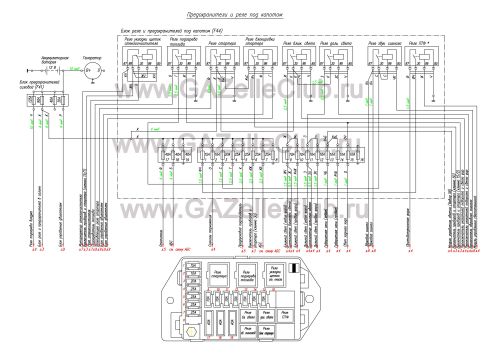

• Предохранители и реле род капотом.
• Предохранители и реле в салоне.
• Выключатель приборов и стартера.
• Наружное освещение, повороты, аварийная сигнализация.

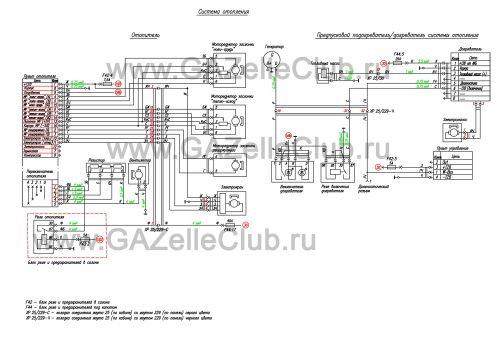

• Отопитель.
• Предпусковой подогреватель/догреватель системы отопления.

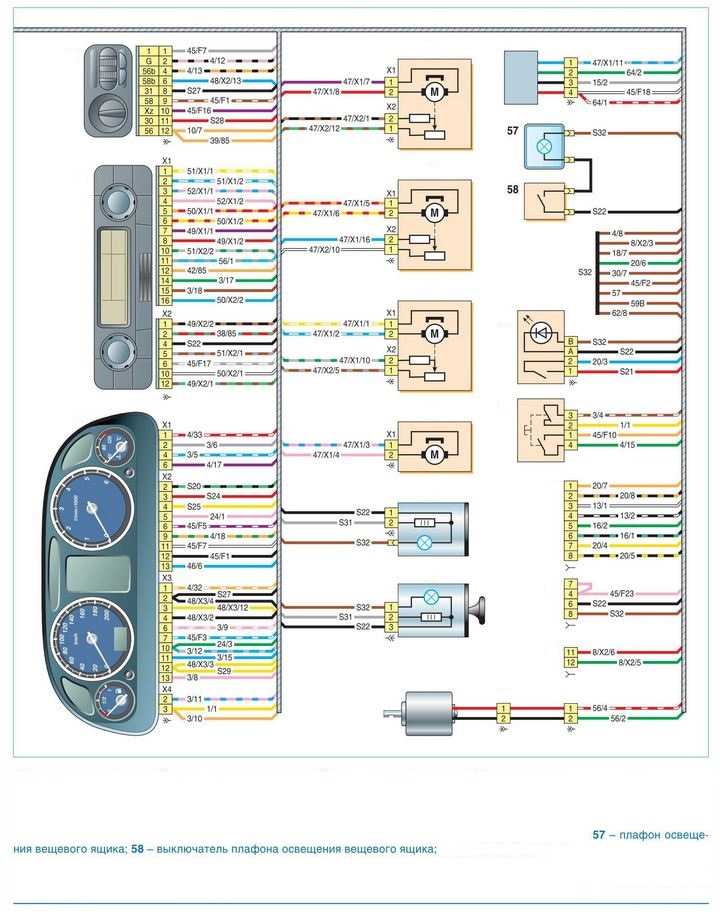

• Комбинация приборов.
• Центральный замок и плафон водителя.

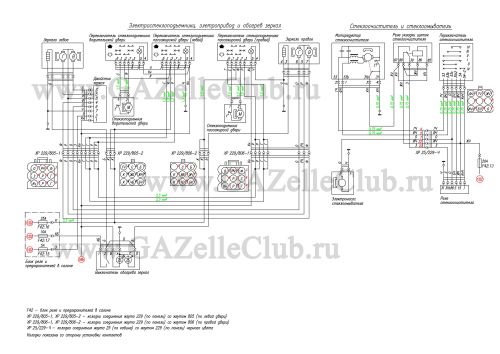

• Электростеклоподъёмники, электропривод и обогрев зеркал.
• Стеклоочиститель и стеклоомыватель.

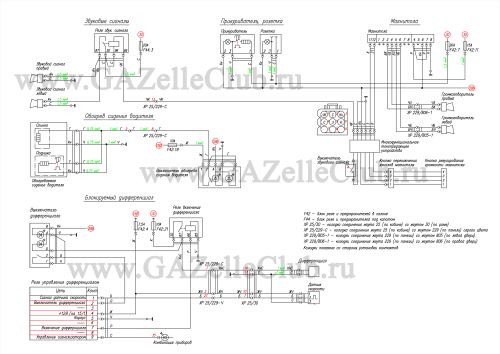

• Звуковые сигналы.
• Прикуриватель, розетка.
• Магнитола.

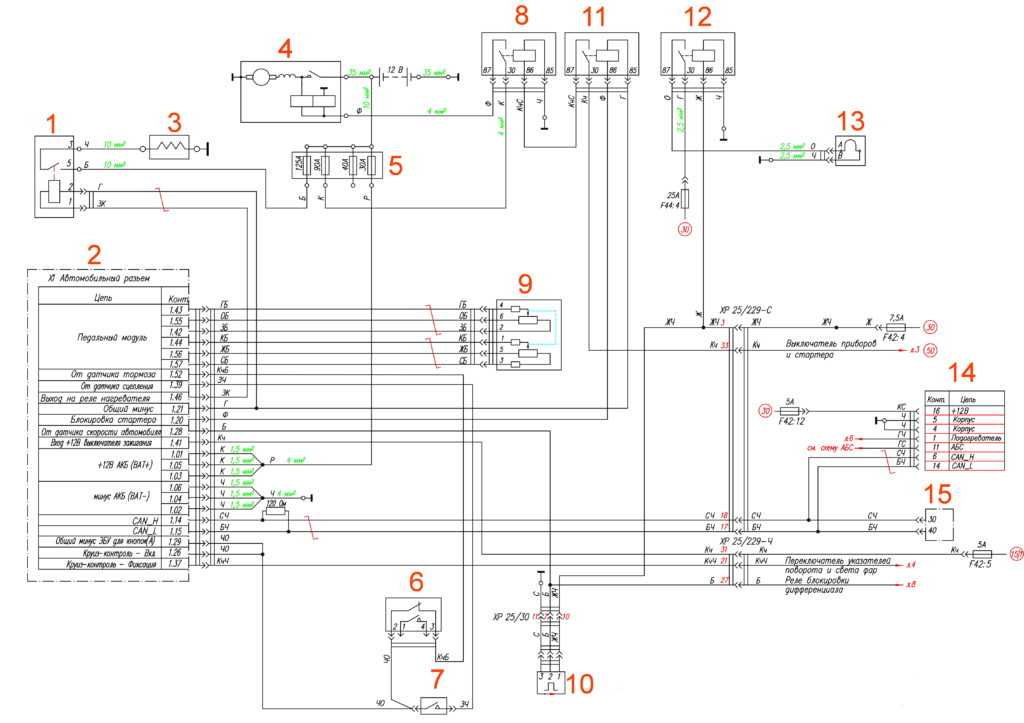

• Блокируемый дифференциал.
• АБС тормозов (АБС9 Bosch).
• Обогрев сиденья водителя.
• Система управления двигателем.
• Схема ЭСУД Cummins ISF 2.8.
• Автономный отопитель, дополнительный отопитель, фильтро-вентиляцинная установка.
• Электропривод подножки, сигнализация требования остановки, связь с водителем.
• Система ЭРА ГЛОНАСС.
• Тахограф.
• Схема системы управления двигателем VW EA189 ГАЗель Next.
• Схема управления двигателем А3055 Евро-5 ГАЗель Next.
• Схемы дополнительного электрооборудования автомобилей скорой медицинской помощи (АСМП) 2250 на базе а/м ГАЗель Next.

Другие записи со схемами ГАЗель Next.

Электрооборудование ГАЗель Next:

• Предохранители ГАЗель Next.
• Контактные группы автофургонов ГАЗель Next.
• Аккумуляторная батарея ГАЗель Next.
• Фары ГАЗель Next. Схема. Регулировка. Применяемые лампы.
• Освещение кабины ГАЗель Next (ЦМК).
• Противотуманные фары ГАЗель Next. Регулировка.
• Указатель поворота боковой ГАЗель Next.
• Задние фонари, фонарь освещения номерного знака ГАЗель Next (ЦМК).
• Задние фонари, фонарь освещения номерного знака ГАЗель Next.
• Модуль управления светотехникой ГАЗель Next. Схема. Описание.
• Переключатель световой сигнализации ГАЗель Next. Схема. Описание.
• Прерыватель указателей поворота ГАЗель Next.
• Выключатель света заднего хода ГАЗель Next.
• Выключатель приборов и стартера (выключатель зажигания) ГАЗель Next.
• Выключатель кнопочный ГАЗель Next.
• Выключатель сигнала положения педали сцепления ЫШ 3.604.072 ГАЗель Next.
• Выключатель сигналов торможения 21.3720 ГАЗель Next.
• Переключатели управления стеклоподъемниками и зеркалами заднего вида ГАЗель Next. Схема. Описание.
• Звуковые сигналы ГАЗель Next.
• Стеклоочиститель и омыватель ветрового стекла ГАЗель Next. Схема. Описание.
• Переключатель дополнительного отопителя ГАЗель Next.
• Блок управления системой блокировки дверей ГАЗель Next. Схемы.
• Многофункциональное токопередающее устройство (МТУ) А21R23.3732010 ГАЗель Next.
• Датчик уровня охлаждающей жидкости ГАЗель Next.
• Датчик скорости ГАЗель Next.
• Электронная система управления двигателем ГАЗель Next.
• Модуль педали акселератора ГАЗель Next.
• Модуль топливозаборника с датчиком уровня топлива ГАЗель Next.
• Антиблокировочная система тормозов серии АБС9 фирмы Bosch автомобилей ГАЗель Next.
• Прокачка гидроагрегата АБС тормозов ГАЗель Next.
• Замена датчиков АБС тормозов ГАЗель Next.
• Коды ошибок АБС тормозов ГАЗель Next. (АБС9 Bosch).
• Модули управления светотехникой 144.3769, 145.3769. Распиновка.
• Панель приборов и органы управления ГАЗель Next.
• Многофункциональный дисплей комбинации приборов ГАЗель Next.
• Дополнительное оборудование ГАЗель Next.
• Сигнализаторы комбинации приборов ГАЗель Next.
• Сброс сервисного интервала ГАЗель Next.

Поделиться ссылкой:

Руководства, Электросхемы

ГАЗ, ГАЗель, ГАЗель Next, Схемы

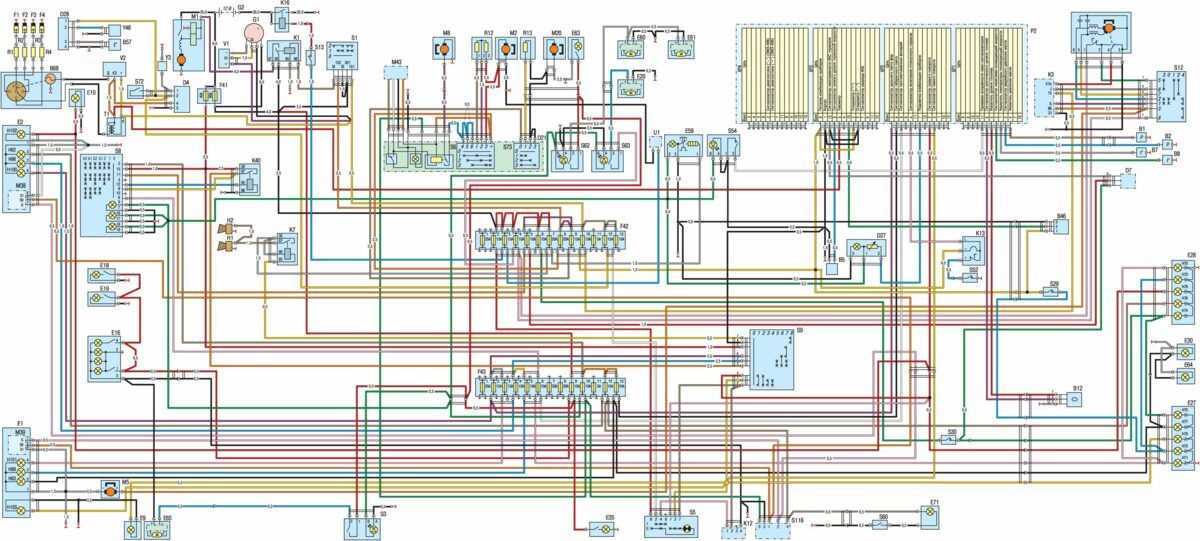

Схемы электрооборудования Газель NEXT, схема системы управления

На автомобиле Газель NEXT с двигателем Cummins ISF2. 8 применяют электрооборудование постоянного тока номинальным напряжением 12 В. Схема электрооборудования Газель NEXT выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом («массой»), который выполняет функцию второго провода.

Схемы электрооборудования Газель NEXT с двигателем Cummins ISF2.8, схема системы управления двигателем, диагностика неисправностей бортового электрооборудования.

Питание потребителей электрооборудования Газель NEXT осуществляется от аккумуляторной батареи (при неработающем двигателе) и генератора (при работающем двигателе). Для коммутации основных цепей автомобиля служит комбинированный выключатель приборов и стартера (замок зажигания), состоящий из контактной части и механического противоугонного устройства с замком.

Электрические цепи автомобиля, потребляющие большой ток защищены плавкими вставками. Вставки установлены в общем блоке (БПР-4.10), закрепленном в моторном отсеке с правой стороны. Кроме того, все слаботочные цепи питания электрооборудования защищены собственными плавкими предохранителями.

В салоне монтажный блок реле и предохранителей установлен под нижним декоративным щитком панели приборов. В моторном отсеке монтажный блок реле и предохранителей установлен на надставке щита передка с левой стороны.

Любые работы с электрооборудованием автомобиля проводите только при отключенной аккумуляторной батарее. Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании. При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования Газель NEXT.

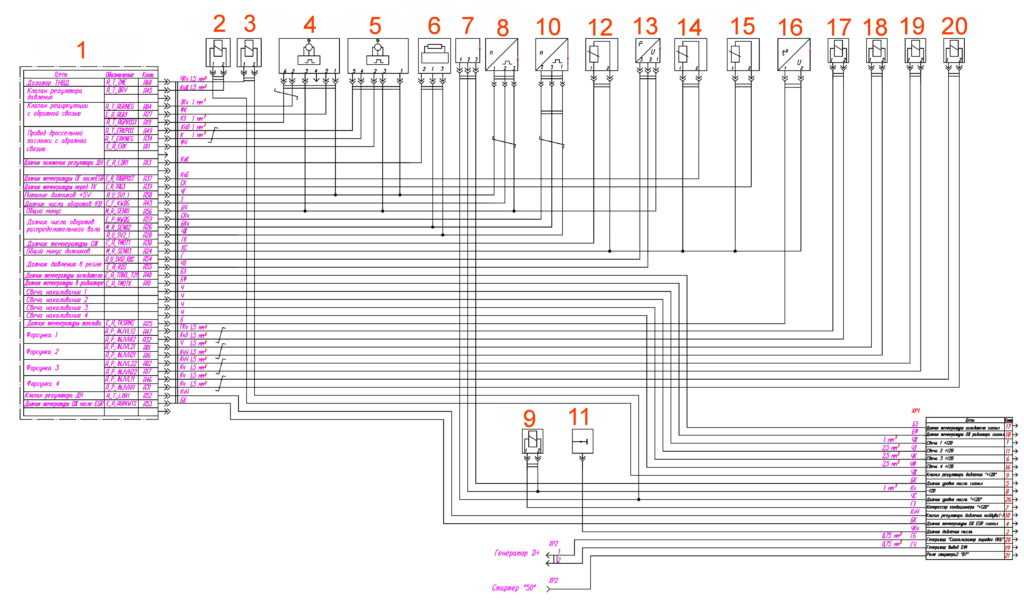

Электрическая схема системы управления двигателем Cummins ISF2.8 на Газель NEXT.

Электрическая схема модуля управления светотехникой МУС 144.3769 и МУС 145.3769 на Газель NEXT.

Схема электрическая цепей блок-фары Газель NEXT.

Лампы, применяемые на автомобиле Газель NEXT.

— Ближний/дальний свет фар: Н4, 55/60 Вт
— Габаритные огни: W5W, 5 Вт
— Указатели поворота: PY21W, 21 Вт
— Дневной ходовой огонь: P21W, 21 Вт
— Противотуманная фара: Н11, 55 Вт
— Боковой указатель поворота: PY21W, 21 Вт
— Плафон освещения кабины: C10W, 10 Вт
— Задний указатель поворота: P21W, 21 Вт
— Задние габаритные огни: R5W, 5 Вт
— Задний стоп-сигнал: P21W, 21 Вт
— Задний противотуманный свет: P21W, 21 Вт
— Свет заднего хода: P21W, 21 Вт
— Контрольная лампа выключателя аварийной сигнализации: А12-1.2, 1,2 Вт
— Фонари освещения номерного знака: W5W, 5 Вт
— Освещение прикуривателя и розетки: А12-1.2, 1,2 Вт

Электрическая и принципиальная схема блока управления системой блокировки замков дверей Газель NEXT.

Электрическая и принципиальная схема левого подрулевого переключателя Газель NEXT.

Схема электрическая и принципиальная указателя поворота и аварийной сигнализации Газель NEXT.

Электрическая и принципиальная схема предпускового подогревателя Газель NEXT.

Электрическая и принципиальная схема очистителя и омывателя ветрового стекла Газель NEXT.

Диагностика неисправностей бортового электрооборудования Газель NEXT.

В состав типичной электрической цепи могут входить:

— Основной электрический элемент.
— Различные выключатели.
— Реле.
— Электромоторы.
— Предохранители
— Плавкие вставки или прерыватели цепи, относящиеся к данному элементу.
— Проводка и контактные разъемы, служащие для соединения основного элемента с аккумуляторной батареей и «массой» кузова.

Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цели, внимательно изучите соответствующую схему, чтобы как можно более четко представить себе ее функциональное назначение. Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того же контура.

При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной отказа является перегорание соответствующего предохранителя либо нарушение контакта с «массой». Разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления.

Отказы электрооборудования Газель NEXT зачастую объясняются простейшими причинами, такими как:

— Коррозия контактов разъемов.
— Выход из строя предохранителя.
— Перегорание плавкой вставки.
— Повреждение реле.

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов. В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят:

— Тестер электрических цепей или вольтметр. Можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов.
— Индикатор обрыва цепи (пробник), включающий лампу, собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от внешнего источника питания (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил». Как уже было упомянуто, перед тем как приступить к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Проверка наличия напряжения питания в цепях электрооборудования Газель NEXT.

Проверки наличия напряжения питания в цепях электрооборудования Газель NEXT проводятся в случае нарушения электрической цепи. Подключите один из проводов тестера электрических цепей к клемме «минус» аккумуляторной батареи либо обеспечьте хороший контакт с кузовом автомобиля. Другой провод тестера подсоедините к контакту разъема проверяемой цепи, предпочтительно ближайшему к аккумуляторной батарее или предохранителю.

Если контрольная лампа тестера загорается, напряжение питания на данном отрезке цепи есть, что подтверждает исправность цепи между данной точкой цепи и аккумуляторной батареей. Действуя таким же образом, исследуйте остальную часть цепи.

Обнаружение нарушения напряжения питания свидетельствует о наличии неисправности между данной точкой цепи и последней из проверенных ранее (где было напряжение питания). В большинстве случаев причина отказа заключается в ослаблении контактных разъемов и повреждении самих контактов (окисление).

Поиски места короткого замыкания в цепях электрооборудования Газель NEXT.

Одним из методов поиска короткого замыкания в цепях электрооборудования Газель NEXT является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра. Напряжение в цепи должно отсутствовать.

Подергайте проводку, наблюдая за лампой-пробником. Если лампа начнет мигать, где-то в данном жгуте проводов есть замыкание на «массу». Возможно, вызванное перетиранием изоляции проводов. Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с «массой» в цепях электрооборудования Газель NEXT.

Отсоедините аккумуляторную батарею и подсоедините к точке с заведомо хорошим контактом с «массой» один из проводов лампы-пробника, имеющей автономный источник питания. Другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с «массой» в порядке (и наоборот).

Предварительно необходимо проверить работоспособность лампы-пробника, подключив ее провода непосредственно к клеммам аккумуляторной батареи. Лампа должна загореться. Номинальное напряжение автономного источника питания тестера должно быть 12 В, а мощность лампы — не менее 21 Вт.

Проверка на отсутствие обрыва в цепях электрооборудования Газель NEXT.

Проводится для обнаружения обрывов электрической цепи в цепях электрооборудования Газель NEXT. После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания. Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет.

Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва. Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение «ВКЛ» лампа пробника должна загораться.

Локализация места обрыва в цепях электрооборудования Газель NEXT.

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как бывает тяжело визуально проверить клеммы на появление коррозии или нарушение качества их контакта из-за ограниченного доступа к ним. Обычно клеммы закрыты корпусом контактного разъема.

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта. Не забывайте об этом при попытках локализации причины отказа цепи, подозреваемой в наличии обрыва. Не стабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей электрооборудования Газель NEXT не представляет собой трудную задачу при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и т.п.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через «массу» (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования Газель NEXT, могут быть вызваны прекращением подачи на них электрического тока от аккумуляторной батареи или возврата тока в батарею.
