Шатун поршня: конструкция, причины неисправности, ремонт

Шатун поршня обеспечивает передачу энергии от поршня к коленчатому валу. Первое применение таких деталей датируется концом III века н.э. Устройства, похожие на современные шатуны использовались на лесопилках в Малой Азии, принадлежавшей Римской империи. Они служили для преобразования вращательного движения водяного колеса в поступательно для привода пилы. Подобные конструкции были обнаружены при раскопках в Эфесе, которые датируются VI веком н.э.

Шатун в процессе работы совершает 2 вида движения – круговые, в месте соединения нижней головки с коленвалом, и возвратно-поступательные, в месте соединения верхней головки и поршня. При эксплуатации двигателя на данную деталь постоянно воздействуют высокие нагрузки.

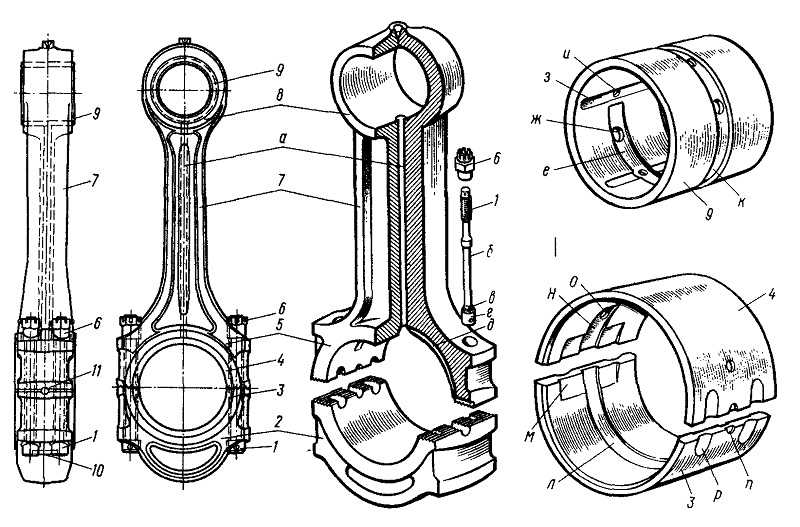

В шатун входят следующие элементы:

• Верхняя головка (поршневая)
• Нижняя головка (кривошипная)
• Силовой стержень

Поршневая головка

Поршневой палец соединяет верхнюю головку с поршнем. Сама головка представляет собой цельную неразборную конструкцию. Палец может быть плавающим и фиксированным.

В первом случае в верхнюю головку пальца впрессовываются бронзовые или биметаллические втулки. Но это относится не ко всем двигателям. Существуют модификации, где этих втулок нет, а сам палец свободно вращается в отверстии головки шатуна благодаря зазору. Для обеспечения работоспособности подобной детали важно обеспечить смазывание поршневого пальца.

Для установки фиксированных пальцев в головке шатуна проделывается отверстие цилиндрической формы, изготовленное с очень высокой точностью. Диаметр этого отверстия меньше, чем диаметр поршневого пальца. Благодаря этому обеспечивается необходимый натяг при соединении двух деталей.

Верхняя головка шатуна имеет форму трапеции. Это позволяет увеличить опорную площадь поверхности при работе поршня и снизить разрушительное воздействие очень высоких нагрузок.

Кривошипная головка

Кривошипная головка служит для соединения шатуна и коленвала. В большинстве шатунов этот элемент разъемный, что обусловлено методом сборки двигателя. Крышка головки фиксируется на шатуне болтами, но в некоторых случаях для этих целей используют штифты или бандажное крепление.

На шатуне можно использовать лишь ту крышку, которая была установлена на заводе. Это обусловлено тем, что она имеет определенный вес и размер, и потому не может быть заменена на другую.

Разъем головки относительно расположения стержня может быть прямым (90° к оси) или косым (под определенным углом к оси). В V-образных ДВС применяется последний вид.

В нижней части шатунной головки находятся подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Для их производства используется стальная лента, с внутренней стороны покрытая антифрикционным материалом, который обладает высокими противоизносными характеристиками. Данный слой работает исключительно при наличии моторного масла, в противном случае он быстро разрушается.

Для подшипников скольжения шатунов, коренных подшипников коленвала, юбок поршней, распределительных валы, втулок пальцев, в дроссельной заслонке подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Данный материал эффективно снижает трение и износ, предотвращает заклинивание поршня в цилиндре и задир поверхностей. Он не разрушается при длительном воздействии моторного масла, предотвращает движение рывками, работает в режиме масляного голодания.

Благодаря аэрозольной упаковке с выверенными параметрами распыления нанесение покрытия не вызывает затруднений. Полимеризация материала происходит как при комнатной температуре, так и при нагреве.

Силовой стержень

Стержень шатуна имеет двутавровую форму и расширяется от верхней головки к нижней. В дизельных двигателях, в отличие от бензиновых, шатуны более прочные и массивные. В спорткарах для производства этих деталей используется алюминий, что способствует снижению массы автомобиля.

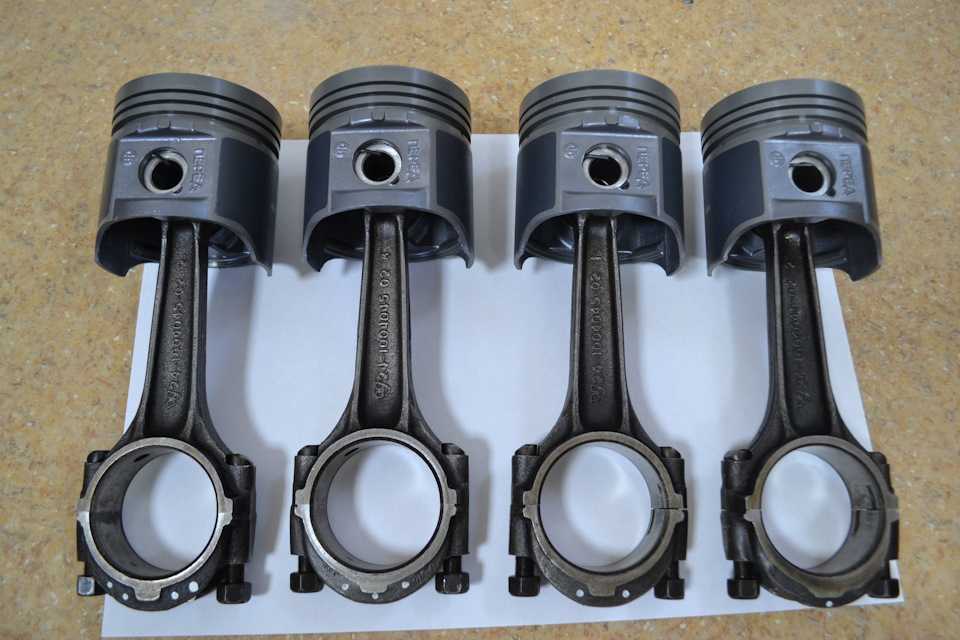

Все шатуны в двигателе должны иметь одинаковую массу. В противном случае при работе ДВС будут сильные вибрации. Это требование распространяется также на обе головки детали. Для выравнивания веса шатунов их взвешивают на очень точных весах. После этого, выбрав самый легкий шатун, подгоняют массу других деталей под него путем снятия части металла на головках детали и с бобышек на стержне.

Каждый автопроизводитель стремиться снизить затраты на производство и уменьшить вес деталей кривошипно-шатунного механизма. Но, ввиду того, что при работе шатуны испытывают высокие нагрузки, уменьшение их массы может отрицательно отразиться на прочности.

Для бензиновых серийных ДВС при массовом производстве шатунов применяется метод литья из специального чугуна. При такой технологии изготовления обеспечивается идеальный баланс между себестоимостью и прочностью детали.

Шатуны для дизельных силовых агрегатов производятся методом горячей ковки или штамповки из легированной стали, так как использование литья для таких ДВС неуместно. Прочность таких изделий гораздо выше, чем у литых, но их стоимость и производство обходится дороже.

В автомобилях с форсированными ДВС и спорткарах используются шатуны из алюминиевых и титановых сплавов. Это позволяет повысить мощность двигателя и снизить его вес. Вес таких деталей на 50 % меньше, чем у стальных и чугунных шатунов.

Болты крепления крышки шатунной головки изготавливают из высоколегированной стали. В отличие от обычной углеродистой стали предел текучести такого материала в 2-3 раза выше.

Износ деталей – основная причина выхода из строя шатуна. Ремонт верхней головки производится редко, а срок службы втулки эквивалентен ресурсу всего ДВС. Но существуют явления, при которых шатун может изогнуться или полностью разрушаться. Это происходит вследствие столкновения поршня с головкой блока, гидроудара или попадания в камеру абразивных веществ и посторонних предметов.

Подшипники нижней головки изнашиваются по причине неудовлетворительного смазывания. Об этом свидетельствует удлинение шатунных болтов, изменение цвета частей вкладышей (чернеют) и шатунной головки (становится темно-синей), замятие вкладышей. В случае, если смазывание обеспечивалось должным образом, причиной поломки служит разрушение или износ самих подшипников.

Причинами поломки шатуна может быть засорение фильтров, недостаточный уровень моторного масла и его несвоевременная замена, потеря маслом рабочих свойств, попадание в цилиндр загрязнений и абразивов.

Ремонт шатунов возможен в следующих случаях:

•
  При деформации стержня

•
  При износе зазора в верхней головке

•
  При износе зазора и поверхности нижней части головки

Ремонтные работы начинаются с тщательного осмотра деталей. В первую очередь производится измерение овала и диаметра, зазоров в верхней и нижней части шатуна. Для этого используется нутрометр. При нормальных показателях замена шатуна не нужна. При деформации стержня отверстия головок непараллельны, в результате чего происходит перекос цилиндра, износ коленвала, головки шатуна, поршня и стенок цилиндра. Об этом свидетельствует повышение шумности ДВС при работе на высоких оборотах. Существует еще один способ проверки шатуна на деформацию – деталь устанавливается на проверочную плиту и раскачивается.

После осмотра можно производить ремонт. Качество работ напрямую зависит от точности специального оборудования.

Добиться нужного размера зазора нижнего шатуна позволяет снятие некоторого количества металла с поверхности крышки головки. Затем крышку следует установить на штатное место и зафиксировать при помощи болтов.

При расточке отверстия головки нужно учитывать заданный размер детали. Операция выполняется на расточном или универсальном станке. После этого выполняется хонингование.

При увеличенном зазоре под поршневой палец необходимо поменять бронзовую втулку под верхнюю головку. Новая деталь в процессе приработке примет нужный размер. Следует учитывать, что отверстия втулки и головки должны совместиться, иначе моторное масло, выходящее из поршня, не попадет на поршневой палец.

После расточки следует взвесить шатуны и подогнать их по массе. Для этой процедуры используется самая легкая деталь.

Шатунные вкладыши дополнительно следует обработать антифрикционным покрытием MODENGY Для деталей ДВС.

Возврат к списку

Что такое шатун и как он работает?

Шатуном называют составляющий элемент кривошипно-шатунного механизма, который соединяет поршень и коленчатый вал. Зачем же нужен шатун? Он предназначается для передачи крутящего момента к колёсам транспортного средства и преобразования этого крутящего момента во вращательные движения.

• 1. Конструкция шатуна.
• 2. Стержень шатуна.
• 3. Материалы, из которых изготавливаются шатуны.
• 4. Установка шатуна.

Начало истории шатунов относится к третьему столетию нашей эры. Тогда на лесопилках Римской империи были применены подобные механизмы в конструкции привода пил. В двенадцатом столетии нашей эры учёный Аль-Джазари описал машину для подъёма воды, которая включала в себя шатуны и коленчатый вал. Это был такой себе предок современного кривошипно-шатунного механизма. А повсеместное использование кривошипно-шатунных механизмов в разнообразных машинах началось в 16 столетии нашей эры и не закончилось по сей день.

1. Конструкция шатуна.

Шатун автомобильного двигателя соединяет поршень двигателя и коленчатый вал. Его предназначение состоит в том, чтобы передавать во время работы усилие от вала на поршень и в обратном направлении. Во время рабочего процесса шатун совершает очень сложные движения. Верхняя головка вместе с поршнем делает возвратно-поступательные движения, а нижняя головка – круговые. При этих движениях на шатун действуют высокие нагрузки, так что его конструкция должна выдерживать высокие нагрузки.
Конструкция шатуна предусматривает такие составляющие:

1. Верхняя головка шатуна (поршневая головка).

2. Нижняя головка шатуна (кривошипная).

3. Силовой стержень, соединяющий головки шатуна.

Верхняя головка шатуна соединяется с поршнем при помощи поршневого пальца (из-за этого её и называют поршневой головкой). Она имеет цельную неразборную конструкцию, которая определяется способом крепления поршневого пальца. Если поршневой палец фиксированный, значит в головке шатуна будет цилиндрическое отверстие, изготовленное с высокой степенью точности для обеспечения необходимого уровня натяга во время соединения с пальцем. Натяг значит, что диаметр поршневого пальца будет больше, чем диаметр отверстия в шатунной головке. Если поршневой палец плавающий, то в верхнюю головку впрессовываются специальные втулки из бронзы или биметаллические.

Но бывают двигатели с плавающим пальцем, в которых отсутствуют втулки и поршневой палец попросту вращается в отверстии шатунной головки благодаря зазору. В таком случае, обязательно используется смазка, которая подаётся к поршневому пальцу. Так как на верхнюю шатунную головку приходиться очень большая нагрузка, она изготавливается в виде трапеции, дабы увеличить опорную поверхность во время работы поршня.

Нижняя головка шатуна конструктивно соединяется с шатунными шейками коленчатого вала. Эта головка разборная и состоит из верхней части и крышки нижней головки. Верхняя часть – это одно целое с шатуном. Она растачивается на заводе производителя с установленной крышкой, так что каждая крышка может использоваться исключительно со своим подогнанным шатуном. Во время ремонта обязательно стоит это учитывать и никогда не менять крышку. Крышка соединяется с шатуном при помощи специальных шатунных болтов, которые определяют положение шатунной крышки относительно всего шатуна.

В нижней шатунной головке также имеются вкладыши подшипников скольжения, которые конструктивно напоминают корневые подшипники коленчатого вала. Эти подшипники изготавливают из стальной ленты, внутренняя поверхность которой покрыта антифрикционным сплавом. Этот сплав очень износостойкий, но только при наличии необходимого количества смазочного материала.

2. Стержень шатуна.

У большинства производителей автомобилей, ориентированных на массовый рынок, стержень шатуна расширяется к его нижней головке и имеет двутавровую форму. У дизельных двигателей шатуны более массивны и прочны, чем у бензиновых двигателей.

Некоторые двигатели оснащаются шатунами и других форм, к примеру, в спортивных авто, в которых имеются алюминиевые шатуны.
Обычно, стержень шатуна имеет внутренний просверленный канал для подачи масла в верхнюю головку. Иногда, этот канал также ведёт и к нижней головке, откуда масло разбрызгивается в полости цилиндра и поршня.

Все шатуны двигателя должны иметь одинаковый вес, чтобы вибрации от двигателя были минимальными. Кроме того, совпадать должен не только вес всего шатуна, но и вес верхних головок и нижних головок. Для достижения одинакового веса используют очень точные весы, а потом подгоняют вес по самому лёгкому шатуну, аккуратно снимая часть металла с бобышек (металлические наплывы на поверхности шатунов) на головках и на стержне шатуна.

3. Материалы, из которых изготавливаются шатуны.

В целях уменьшения вибраций и повышения мощности двигателя инженеры пытаются сделать шатуны и все остальные детали кривошипно-шатунного механизма максимально лёгкими. Но облегчение конструкции провоцирует снижение прочности детали. А ведь шатун работает под высокой нагрузкой и требует соответствующего заряда прочности. Помимо этого, в массовом производстве немалое значение имеет и себестоимость материалов для изготовления шатунов. Так что при подборе материалов для шатунов производители идут на компромисс между этими двумя аспектами.

Из чего делают шатун?

В целях экономии ресурсов и снижения себестоимости готовой продукции, двигательные шатуны в массовом производстве изготавливаются из специального чугуна методом литья. Такой подход вполне приемлем для бензиновых двигателей серийного выпуска, так как обеспечивает почти идеальный компромисс между стоимостью и прочностью.

Что касается дизельных двигателей, то их детали, в том числе и шатуны, находятся под значительно большей нагрузкой, нежели детали бензиновых двигателей. Поэтому аналогичный подход здесь неуместен. Шатуны для таких двигателей производят методом горячей ковки или горячей штамповки. А в качестве материала используют специальную легированную сталь. Кованный шатун намного прочнее литого шатуна, но и более дорогой в производстве.

Как отличить литой шатун от кованного? Это делается по боковому шву. У кованного шатуна этот шов широкий, а у литого – очень узкий.
Одним из современных способов изготовления шатунов является использование порошковых материалов, из которых методом спекания производят шатуны. Подобный способ производства обеспечивает намного более высокую прочность.

Если рассматривать элитные и спортивные автомобили, в производстве которых стоимость материалов уходит на второй план, то в них часто используют титановые и алюминиевые сплавы. Это помогает заметно снизить вес всей конструкции, и повысить обороты двигателя. Шатуны из титана и алюминия весят на 50% меньше, чем шатуны из стали и чугуна.

Большое значение имеет то, какой материал используется для производства болтов крепления крышки от шатунной головки. Для этого используют высоколегированную сталь с высоким пределом текучести (в 2-3 раза больше, чем в углеродистой стали).

4. Установка шатуна.

Во время работы шатуны часто деформируются, так как испытывают очень высокие нагрузки. Но вот при ремонте двигателя на них мало обращают внимания. И зря. Ведь деформированный шатун значительно ухудшает работу всего двигателя. Поэтому во время ремонта обязательно рекомендуем тщательно проверять и этот компонент тоже. Для диагностики шатуна его необходимо сначала снять, а потом придётся смонтировать обратно.

Как снять шатун?

Из автомобиля невозможно отдельно снять шатун. Это выполнимо только вместе со снятием поршня, шатунного пальца и поршневого кольца, то есть всей шатунно-поршневой группы механизмов.
Шатунно-поршневую группу можно снять и без снятия всего двигателя. Это крайне выгодно, если нужно сэкономить время. Но всё-таки для большей надёжности лучше проводить подобный ремонт со снятием всего двигателя. Так вы проверите абсолютно все механизмы и, возможно, предупредите усугубление сложившейся ситуации, которая пока что незаметна.

Этапы снятия шатунно-поршневой группы:

1. Демонтировать масляный поддон двигателя и головку от блока цилиндров.

2. Найти метки, которые указывают цилиндр, где располагается тот или иной шатун и направление, в котором нужно устанавливать крышку шатуна. Если вы не нашли метки, то сделайте их самостоятельно (в большинстве случаев они есть, так что будьте бдительны).

3. Постепенно открутить гайки или болты, которыми крепиться крышка от шатуна. Поворачивать нужно постепенно по четверти оборота каждый раз. Во время выкручивания болтов, на них стоит одеть защитные приспособления (подойдут и куски мягкого шланга с подходящим диаметром). Эти защитные приспособления уменьшат вероятность повреждения полированной поверхности всех деталей.

4. Демонтировать крышку шатуна и при этом не допустить выпадения из неё вкладыша.

5. Поставить коленвал таким образом, чтобы продольная ось цилиндра совпала с осью шатунной шейки

6. Аккуратно извлечь сам поршень, придерживая его снизу и ударяя легонько деревянным молотком по болтам или по шатуну.

7. Все детали укладывать поочерёдно в последовательности их снятия на чистую поверхность. Чтобы не забыть, можно даже записать или подписать детали.

Установка шатуна вместе с установкой всей шатунно-поршневой группы производиться следующим образом:

1. Перед установкой обязательно проверить все составляющий на предмет дефектов и, при необходимости, устранить эти дефекты.

2. С помощью поршневого пальца соединить поршень с шатуном.

3. Смонтировать поршневые кольца на поршень и проверить установку всех их замков согласно правилам.

4. Стенки цилиндра, поршень и поршневые кольца смазать чистым специальным моторным маслом.

5. Провести сжатие поршневых колец с помощью спецприспособления, которое предварительно следует смазать моторным маслом. Может понадобиться постучать по приспособлению молоточком.

6. Смонтировать шатун в отверстие цилиндра. Делать это можно только в одном направлении с направлением поршня, которое указывается специальной меткой на дне поршня.

7. Шатун выровнять относительно шейки коленвала.

8. Поверхность шатуна, куда устанавливается вкладыш подшипника, тщательно протереть. Потом установить в шатун нужный вкладыш подшипника. Обязательно убедитесь, что устанавливаете именно тот подшипник, который там раньше и стоял. Это важно, так как детали вместе уже притёрлись, и установка не той детали может повлиять на качество работы всего механизма.

9. На болты крепления шатунной крышки одеть защитные приспособления (куски шлангов) и прикрутить эту крышку к шатуну. Сначала закрутить болты руками, а потом – строго следуя руководству по эксплуатации транспортного средства. Для этого используют динамометрический ключ и специальный транспортир.

Подобная процедура установки проводится со всеми имеющимися в двигателе транспортного средства шатунами.

Шатун

: определение, функции, типы, детали, проблема

Шатун , также называемый шатуном , является одной из основных частей двигателя внутреннего сгорания. Хотя он также используется в паровом двигателе, но очень важен для транспортных средств.

Шатун соединяет поршень с коленчатым валом, что способствует преобразованию возвратно-поступательного движения поршня во вращение коленчатого вала. Деталь функционирует как плечо рычага и должна передавать сжимающие и растягивающие усилия от поршня и вращаться на обоих концах.

Сегодня мы рассмотрим определение, функции, материал, детали, работу и схему шатунов.

Contents

• 1 Connecting Rod Definition
• 2 Conrod Materials
  • 2.1 Design Nomenclature
• 3 Connecting Rod Parts
• 4 Functions of Conrod
• 5 Types of Connecting Rod
  • 5.1 Billet conrods:
  • 5.2 Литой стержень:
  • 5.3 Кованый стержень:
  • 5.4 Подпишитесь на нашу рассылку новостей
  • 5,5 Порошкообразной металл:
• 6 Проблемы с шатуном
  • 6.1 усталость:
  • 6.2 Гидролок:
  • 6.3.

Определение шатуна

Шатун или шатун преобразует линейное движение вверх и вниз или возвратно-поступательное движение поршня в круговое движение коленчатого вала. В процессе он испытывает растяжение, сжатие, изгиб и коробление.

Читать Все, что вам нужно знать об автомобильных поршнях

Материалы шатунов

Шатуны обычно изготавливаются из литого алюминиевого сплава, который помогает выдерживать напряжения, возникающие в процессе.

В серийном производстве шатун обычно изготавливают из стали. Для высокопроизводительных приложений используются заготовки, которые вытачиваются из цельной заготовки, а не отливаются или куются.

Однако чугун можно использовать для более дешевых изделий с низкой производительностью, таких как мотороллеры.

Конструкция Номенклатура

• A = площадь поперечного сечения шатуна.
• L = длина шатуна.
• C = предел текучести при сжатии.
• Wcr = разрушающая или изгибающая нагрузка.
• Ixx = момент инерции сечения относительно оси x
• Iyy = момент инерции сечения относительно оси y соответственно.
• Kxx = радиус вращения сечения вокруг оси x
• Kyy = радиус вращения сечения вокруг оси y соответственно.
• D = Диаметр поршня r = Радиус кривошипа

Детали шатуна

Детали шатуна двигателя внутреннего сгорания состоят из большой головки , шатуна и малой головки .

Поршни соединены с малым концом шатуна с помощью поршневого пальца или поршневого пальца, который может поворачиваться в поршне. Этот штифт обеспечивает точку поворота между поршнем и шатуном. Поршневой палец удерживается на месте с помощью пружинного зажима или фиксатора поршневого пальца.

Большая головка шатуна крепится к шатунной шейке с помощью подшипника скольжения, что снижает трение. Но в некоторых двигателях меньшего размера используются подшипники, чтобы избежать необходимости в смазке насоса.

Как правило, в подшипнике на большом конце шатуна имеется отверстие. Это позволяет смазочному маслу накачиваться на упорную сторону стенки цилиндра для смазки хода поршней и поршневых колец.

Наконец, на деталях шатуна шатун может вращаться с обоих концов, так что угол между шатуном и поршнем может изменяться, когда шатун совершает возвратно-поступательное движение вокруг коленчатого вала.

Прочтите: Знакомство с бензиновым двигателем

Функции шатуна

• Основная функция шатуна заключается в создании связи между поршнем и коленчатым валом для передачи мощности.
• Шатун помогает доставлять смазочное масло к стенкам цилиндра и поршневому или поршневому пальцу.

Типы шатунов

Типы шатунов зависят от материала, из которого они изготовлены. Ниже представлены различные доступные типы шатунов:

Заготовки шатунов:

Заготовки шатунов изготавливаются из цельного куска стали или алюминия. Он легче, прочнее и долговечнее, чем другие виды шатунов. Шатуны заготовочного типа обычно используются для автомобилей высокого класса.

Продукт иногда предназначен для уменьшения концентраторов напряжения и облегчения естественного зерна материала заготовки.

Литой стержень:

Производители предпочитают литой стержень, поскольку он способен выдерживать нагрузку стандартного двигателя. Стоимость производства ниже, но его нельзя использовать в приложениях с высокой мощностью от 450 до 6000 об/мин.

Литые шатуны имеют заметный шов посередине, что отличает их от кованых.

Кованый стержень:

шатуны, изготовленные из ковки, изготавливаются путем прессования зерна выбранного материала по форме стержня. Материал может быть стальным сплавом или алюминием в зависимости от требуемых свойств.

Ну производители кованых стержней используют разные виды стальных сплавов, хромовые и никелевые сплавы. Конечный продукт не должен быть хрупким. Никель или хромовый сплав повышают прочность шатуна.

Присоединяйтесь к нашей рассылке новостей

Металлический порошок:

Шатун из порошкового металла также является подходящим выбором для производителей. Он производится из порошкообразной смеси металлов, которая прессуется в форму и нагревается при высоких температурах. Он плавит смесь в твердую форму.

Может потребоваться легкая механическая обработка, но продукт выходит из формы в основном готовым продуктом. Шатуны из порошкового металла дешевле в производстве, чем сталь, и прочнее литых шатунов.

Читать: Классификация двигателей внутреннего сгорания

Проблемы с шатуном

Шатун может испытывать проблемы во время работы. Это связано с тем, что он испытывает различные напряжения в камере сгорания. Некоторые из этих проблем могут быть устранены, в то время как некоторые требуют полной замены шатуна. В процессе эксплуатации шатун растягивается и сжимается, что может привести к поломке шатуна. Сломанный шток может полностью повредить двигатель. Ниже показана неисправность, возникающая на шатуне:

Усталость:

Это основная причина поломки шатуна. Это часто происходит в старых двигателях. Сжатие и растяжение стержня в процессе происходит тысячи раз в минуту. Это в конечном итоге приводит к износу детали, пока она не сломается. Недостаток масла и наличие грязи в двигателе могут ускорить эту проблему.

Новые двигатели также могут испытывать усталость в соединении, если двигатель перестроен. Ну так бывает, когда используются дешевые запчасти или не те.

Гидроблокировка:

Гидроблокировка возникает, когда вода проникает в поршневую камеру, что приводит к деформации шатуна. Обычно это происходит, когда автомобиль едет по затопленной улице.

Небольшое количество воды в цилиндре может вызвать стук или постукивание, которые можно легко устранить. Однако, если в цилиндре много воды, все пространство для искрового разряда занято, что может привести к изгибу или поломке штока цилиндра.

Превышение оборотов:

Превышение оборотов — это неисправность, возникающая в новых и высокопроизводительных двигателях. Если тахометр показывает красный цвет, это указывает на то, что состояние шатуна находится в опасности. Это связано с тем, что силы, действующие на шатун, резко возрастают при высоких оборотах.

Неисправность пальца:

Поршневой палец, соединяющий шатун с поршнем, изнашивается и становится причиной выхода из строя. В некоторых двигателях это приводит к катастрофическому отказу двигателя. Это когда шатун заходит в блок двигателя или когда коленчатый вал погнут.

Читать: Типы автомобильных двигателей

В некоторых двигателях вызывает потерю мощности. Если такое произойдет, то это если двигатель остановился сразу после поломки штифта. Есть вероятность, что двигатель спасут, иначе может произойти полная поломка.

Вот и все для этой статьи «шатун». Я надеюсь, вам понравилось чтение, если вы так любезны прокомментируйте, поделитесь и порекомендуйте этот сайт другим техническим студентам. Спасибо!

Что такое шатун? Детали, функции и типы

15 августа 2022 г. 1 октября 2021 г. от Jignesh Sabhadiya

Что такое шатун?

Шатун — это часть поршневого двигателя, которая соединяет поршень с коленчатым валом. Шатун вместе с кривошипом преобразует возвратно-поступательное движение поршня во вращение коленчатого вала.

Шатун необходим для передачи сжимающих и растягивающих усилий от поршня. В наиболее распространенной форме в двигателе внутреннего сгорания он позволяет поворачиваться на конце поршня и вращаться на конце вала.

Предшественником шатуна является механическое соединение, используемое водяными мельницами для преобразования вращательного движения водяного колеса в возвратно-поступательное движение. Шатуны чаще всего используются в двигателях внутреннего сгорания или паровых двигателях.

Детали шатуна

Ниже приведены детали шатуна:

• Малая головка: Конец, которым шатун крепится к поверхности поршневого пальца, называется шатун.
• Шатун: Конец, которым шатун прикрепляется к шатунной шейке, называется большим концом шатуна.
• Подшипник втулки: Оба конца шатуна закреплены подшипником втулки. К маленькому концу шатуна прикреплена втулка из фосфористой бронзы со сплошной проушиной. Большой конец прикреплен к шатунной шейке. Конец разделен на две части и опирается на вкладыш коренного подшипника.
• Вставка подшипника: В большом конце шатуна есть вкладыш подшипника, который соединен с крышкой подшипника, он известен как вкладыш подшипника. Они состоят из двух частей, которые соединяются вместе на коленчатом валу. Это положение, при котором шатун перемещается в обратном направлении.
• Болт и гайка: После установки кривошипа в нижней части шатуна обе стороны больших головок крепятся несколькими болтами и гайками. Таким образом, объединив все эти компоненты, шатун готов к использованию.
• Хвостовик: Кроме того, каждый болт и гайка используются для соединения шатуна и крышки подшипника. И применяется секционная балка, известная как хвостовик. Сечение стержня может быть прямоугольным, трубчатым и круглым.
• Наручный палец: Поршень двигателя соединен с шатуном с помощью полой трубы из закаленной стали, называемой наручным пальцем. Он также известен как поршневой штифт. Пальцевый палец проходит через короткий конец шатуна и поворачивается на зацепленном поршне.
• Поршень: Поршень соединяется с коленчатым валом с помощью шатуна, который обычно укорачивается до шатуна или шатуна. Назначение поршня — работать как подвижная пробка в цилиндре, образующая дно камеры сгорания.
• Крышка подшипника: Вкладные подшипники имеют регулировку износа, но она контролирует ход, а боковой зазор позволяет правильно затянуть крышку подшипника.

Конструкция и назначение шатуна

Шатун преобразует линейное движение поршня вверх и вниз в круговое движение коленчатого вала и поэтому подвергается растяжению, сжатию, изгибу и короблению.

Шатун создает связь между поршнем и коленчатым валом и, таким образом, передает мощность. Он преобразует линейное движение поршня вверх и вниз в круговое движение коленчатого вала и, следовательно, подвергается растяжению, сжатию, изгибу и короблению.

Шатун установлен на шатунной шейке коленчатого вала с подшипником скольжения. Крышка шатунного подшипника прикручена болтами к большой головке. В большинстве случаев шатун является полым или имеет внутренний литой масляный канал для подачи смазки на поршневой палец.

Материалы

Для получения минимального веса и высокой прочности шатуны изготавливаются из следующих материалов:

• Микролегированные стали
• Спеченные металлы
• двигатели)

Серийно выпускаемые шатуны кованые, литые или спеченные. Кованые шатуны имеют лучшее отношение прочности к весу и более низкую стоимость, чем спеченные шатуны. Однако производство штампов сравнительно дорого.

Типы шатунов

Ниже приведены типы шатунов, используемых в различных типах двигателей:

• Плоский шатун
• Вилкообразный шатун
• Ведущий и ведомый шатуны 700908
• Шатуны-заготовки шатуны
• Кованые шатуны
• Шатуны с приводом

1. Шатуны плоские

Шатуны плоских шатунов используются в рядных и оппозитных двигателях. Большой конец шатуна прикреплен к шатунной шейке и снабжен крышкой подшипника.

Крышка подшипника крепится болтом или шпилькой на конце шатуна. Шатун следует заменять в том же цилиндре и в том же относительном положении, чтобы обеспечить правильную посадку и балансировку.

2. Шатуны вилки и ножа

Эти типы шатунов используются в мотоциклетных двигателях V-twin и авиационных двигателях V12. В каждой паре цилиндров двигателя «вилочный» шток разделен на две части на большом конце, а «лопаточный» шток сужается от противоположного цилиндра, чтобы соответствовать этому зазору в вилке.

Эта система устраняет качающуюся пару, возникающую при балансировке пар цилиндров вместе с коленчатым валом.

В конструкции с шатунными подшипниками шток вилки имеет одну широкую опорную втулку, которая проходит по всей ширине штока, включая центральный зазор.

В этом случае стержень лопасти проходит непосредственно снаружи этой втулки, а не на шатунной шейке. Это заставляет два стержня двигаться вперед и назад, что снижает усилие на подшипник и поверхностную скорость. Но скорость подшипника также является возвратно-поступательной, а не непрерывно вращающейся, что является серьезной проблемой для смазки.

3. Ведущие и ведомые шатуны

В радиальных двигателях обычно используются ведущие и ведомые шатуны. В этой системе один поршень состоит из главного штока, непосредственно прикрепленного к коленчатому валу. Другие поршни соединяют свои шатуны с кольцами, окружающими край главного штока.

Недостатком штоков ведущий-ведомый является то, что ход ведомого поршня немного больше, чем у ведущего поршня, что увеличивает вибрацию в V-образном двигателе.

4. Стержни заготовки

Шатуны заготовки изготавливаются из стали или алюминия. По сравнению с другими типами шатунов они легче, прочнее и долговечнее.

Обычно используется в высокоскоростных транспортных средствах. Иногда он предназначен для уменьшения концентраторов напряжения и облегчения естественного зерна материала заготовки.

5. Литые шатуны

Эти типы шатунов предпочтительны и разработаны производителями, поскольку они могут выдерживать нагрузку стандартного двигателя.

Литые стержни требуют низких затрат на производство и не могут использоваться в приложениях с высокой мощностью. Литые стержни имеют заметный шов посередине, который отличает их от кованых.

6. Кованые шатуны

Некоторые шатуны изготавливаются методом ковки. Эти типы шатунов изготавливаются путем придавливания зерна материала к форме конца. В зависимости от требуемых свойств материал может быть стальным сплавом или алюминиевым.

Обычно используемые стальные сплавы представляют собой сплавы хрома и никеля. Конечный продукт не должен быть хрупким. Следовательно, никелевые или хромовые сплавы повышают прочность шатуна.

7. Металлические шатуны с электроприводом

Шатуны также изготавливаются из силового металла, так как это подходящий выбор для производителей. Его готовят из смеси металлических порошков, которую прессуют в форму и нагревают до высокой температуры. Эта смесь превращается в твердую форму.

Может потребоваться легкая механическая обработка, но продукт в основном выходит из готовой формы. Шатуны из порошкового металла дешевле стали и прочнее литых.

Выход из строя шатуна

При каждом вращении коленчатого вала на шатун часто воздействуют большие повторяющиеся силы: силы сдвига из-за угла между поршнем и шатунной шейкой, силы сжатия при движении поршня вниз, и растягивающие силы при движении поршня вверх. Эти силы пропорциональны квадрату скорости вращения двигателя (об/мин).

Выход из строя шатуна, часто называемый «выбрасыванием шатуна», является одной из наиболее распространенных причин катастрофического отказа двигателя в автомобилях, когда сломанный шатун часто пробивает стенку картера, что делает двигатель неремонтопригодным.
