2.2.1 Режим генератора постоянного тока

Генератор
постоянного тока вращается с помощью
асинхронного двигателя с частотой
n
(Рис.2.11). Согласно II закону Кирхгофа
напряжение на зажимах генератора будет:

Рис.2.11

Когда
ток I
течет по обмотке якоря,
возникает электромагнитный момент
сопротивления.

То
есть имеем:

Механическая
мощность на валу двигателя преобразуется
в электрическую мощность генератора и
уравнение баланса мощностей будет:

Преобразование
механической энергии в электрическую
удобно объяснить с помощью диаграммы
мощностей (Рис.2.12) и тогда КПД генератора
можно выразить следующей формулой:

Рис. 2.12

На
этом рисунке представлены следующие
величины:

DP_мех—
механические потери мощности на трение
в подшипниках;

DP_я
— электрические и магнитные потери в
якоре;

DP_в —
потери мощности на возбуждение (в
статоре).

Для
объяснения принципа действия генератора
постоянного тока используем логическую
диаграмму (Рис.2.13).

Рис.2.13

С
помощью диаграммы определим
последовательность явлений и событий:

1)
приводной двигатель создает момент М_дв
и вращает с частотой n
якорь генератора;

2)
под действием напряжения U_в
по
цепи статора течет ток I_в,
который создает магнитный поток F_в;

3)
согласно закону
электромагнитной индукции
(ЭМИ) этот поток наводит э. д.с. Е.
Если цепь якоря замкнута, то по ней течет
ток I_я
и на зажимах генератора возникает
напряжение U
= E — I_я
r_вн.

4)
ток I_я
создает магнитный поток F_я,
который суммируется с потоком F_в,
образуя
рабочий поток F_p
(F_p
= F_в
+
F_я).
Этот же ток I_я,
вступая во взаимодействие с рабочим
потоком F_p
создает
электромагнитные
силы
(ЭМС) и соответствующий противодействующий
момент М_г.

2.2.2 Характеристики генераторов постоянного тока

Основными
характеристиками ГПТ являются:

— внешняя
характеристика U = f(I) , n = const., I_в
= const. ;

—
регулировочная характеристика I_в
= f(I) , n = n_н,
U = Uн
;

—
характеристика холостого хода E = f(I_в),
I = 0, n = n_н.

Эти
характеристики зависят от способа
возбуждения генератора.

2.2.3 Генератор
с независимым возбуждением (Рис.2.14)

Рис.2.14

В
этом случае статор питается от
дополнительного источника. Внешняя
характеристика такого генератора U
= f(I)
представлена на рисунке 2.15. Без нагрузки
имеем напряжение холостого хода Uo
= E
, которое в дальнейшем уменьшается, по
мере увеличения тока I.

Рис.2.15 Рис.2.16

При
номинальной нагрузке падение напряжения
DU
достигает 8
— 10%
от величины э. д.с. E.

Для
компенсации падения напряжения необходимо
увеличивать ток возбуждения при
возрастании нагрузки согласно
регулировочной характеристики генератора
I_в
= f(I) (Рис.2.16).

Единственным
недостатком такого генератора является
наличие дополнительного источника для
цепи возбуждения, что уменьшает КПД
машины в целом.

2.2.4 Процесс самовозбуждения генератора постоянного тока

Все
остальные типы генераторов постоянного
тока относятся к генераторам с
самовозбуждением. Рассмотрим процесс
самовозбуждения подробно с помощью
характеристики холостого хода E
= f (I_в)
представленной на рисунке 2.17.

Рис.2.17

Из
анализа этого процесса следует, что
самовозбуждение возможно при соблюдении
трех условий:

1) существование
остаточного намагничивания, которому
соответствует э. д.с. E_o.
Под действием этой э.д.с. протекает
небольшой ток намагничивания, который
создает магнитный поток больший, чем
остаточный. Этот поток наводит э.д.с.
большую, чем E_o
и т.д. Э.д.с. растет,
когда растет ток возбуждения;

2) направление
остаточного магнитного потока должно
совпадать с направлением потока
создаваемого. Этот процесс закончится,
когда
пересекутся две характеристики: холостого
хода E =
f(I_в)
и
цепи возбуждения U_в
= f(I_в).

Точка
A,
представленная на рисунке 2.17 называется
рабочая точка холостого хода.

3)
если увеличивать сопротивление R_в
характеристика U_в
=
f(I_в)
начнет
поворачиваться и для некоторого
сопротивления R_вкр,
называемого критическим, эта линия
станет касательной к характеристике
холостого хода. В этом случае процесс
самовозбуждения прекращается.

Следовательно,
третье условия таково R_в
< R_вкр.

Генераторы постоянного тока

Подробности

Категория: Электрические машины

• генерация
• энергоблок
• постоянный ток

Содержание материала

• Генераторы постоянного тока
• Генератор последовательного возбуждения
• Генератор смешанного возбуждения

Страница 1 из 3

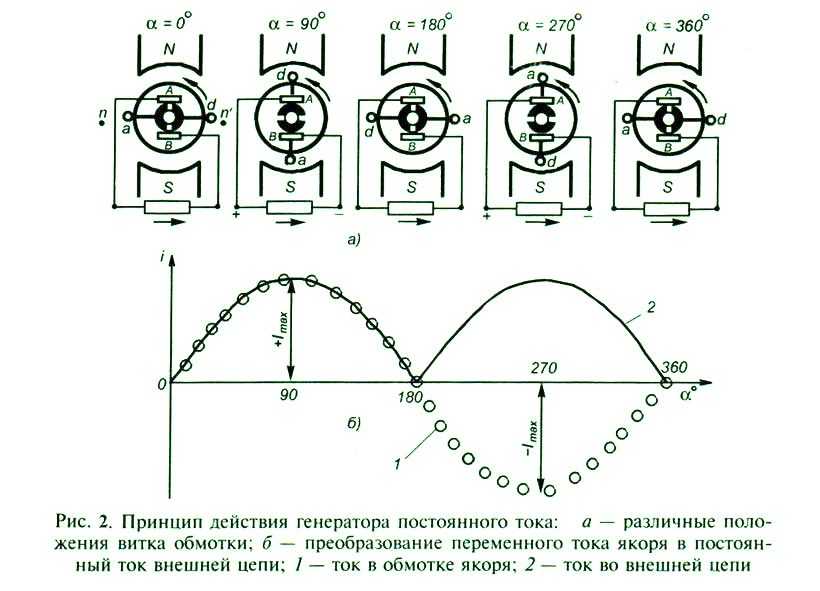

Общие сведения о генераторах постоянного тока

Генераторы постоянного тока выполняются с независимым возбуждением или с самовозбуждением. Независимое возбуждение в большинстве случаев электромагнитное, т. е. на полюсах имеется обмотка возбуждения, по которой проходит постоянный ток от постороннего источника. В машинах малой мощности для создания основного магнитного потока могут применяться постоянные магниты и такие машины называются магнитоэлектрическими.

В генераторе с самовозбуждением ток для обмотки возбуждения поступает с якоря генератора. Возможны три варианта соединения обмотки возбуждения с обмоткой якоря: параллельное, последовательное и смешанное. В соответствии с этим различают генераторы параллельного возбуждения, последовательного возбуждения и смешанного возбуждения (в последнем случае в машине имеются две обмотки возбуждения). Возможно также комбинированное возбуждение, например, независимое с параллельным, независимое с последовательным и т. д.
А. Характеристики генераторов. Схема возбуждения генератора определяет его свойства, которые выражаются характеристиками генератора, т. е. зависимостями между основными величинами, определяющими работу машины. Наиболее важной величиной для генератора является напряжение U на зажимах, которое зависит от тока /„ возбуждения, от тока I нагрузки и от скорости вращения п якоря генератора. Для упрощения графического изображения характеристик и исследования их обычно рассматривается зависимость между двумя величинами при постоянстве остальных.
Зависимость напряжения U от тока /„ при постоянстве тока I и скорости вращения и выражается семейством нагрузочных характеристик U = / (/„). В* частном случае, когда / = О, получается характеристика Холостого хода.

Зависимость напряжения U от тока I при постоянстве тока /в и скорости вращения п выражается семейством внешних характеристик U = /(/). Согласно приведенному определению семейство внешних характеристик для генератора независимого возбуждения показывает зависимость напряжения U от тока I при нерегулируемой цепи возбуждения. Для того чтобы сохранить это же условие для генераторов с самовозбуждением, необходимо снимать внешние характеристики при неизменном сопротивлении гв цепи возбуждения.
В большинстве случаев приводные двигатели генераторов обеспечивают постоянство скорости вращения л. При необходимости учесть влияние изменения скорости вращения п на величину напряжения U можно воспользоваться уравнением (3-22).

Зависимость тока /в от тока / при постоянстве напряжения U и скорости вращения п выражается семейством регулировочных характеристик /в — / (/). При U = О получается характеристика короткого замыкания, для которой обычно оси координат меняют местами, т. е. строят зависимость I = / (/„).
Уже отмечалось большое влияние положения токораздела на результирующий магнитный поток главного полюса и напряжение, снимаемое с коллектора, поэтому при опытном исследовании генератора необходимо, чтобы щетки занимали неизменное положение на коллекторе. В машинах с добавочными полюсами щетки устанавливаются так, чтобы токораздел совпадал с геометрической нейтралью, а в машинах без добавочных полюсов токораздел смещается с геометрической нейтрали по вращению якоря в положение наилучшей коммутации и щеткодержатели закрепляются в этом положении.

Все характеристики могут быть построены по данным расчета генератора или сняты при его испытании.
Б. Номинальные величины. Режим работы машины при условиях, для которых она предназначена при изготовлении, называется номинальным. Номинальный режим работы характеризуется величинами, обозначенными на паспортном щитке машины: номинальным напряжением, номинальной мощностью, номинальным током, номинальной скоростью вращения и т. д.

Номинальной мощностью генератора постоянного тока называется полезная электрическая мощность машины, выраженная в ваттах или в киловаттах.
Прилагательное «номинальный» может относиться и к величинам, не указанным на паспортном щитке машины, но характеризующим номинальный режим работы, как-то: номинальный вращающий момент, номинальный ток возбуждения, номинальный к. п. д.

Генератор независимого возбуждения

Рис. 7-2. Схема генератора независимого возбуждения

На рис. 7-2 приведена схема включения генератора независимого возбуждения. Обмотка возбуждения В соединена с отдельным источником постоянного тока, мощность которого обычно составляет 1—3% номинальной мощности генератора.

Рис. 7-3. Характеристика холостого хода генератора независимого возбуждения
А.   Характеристика холостого хода. Эта характеристика снимается при разомкнутом рубильнике Р. Опыт следует начинать с тока возбуждения /в.Макс> при котором напряжение U0 (равное э. д. с. Е2) превышает номинальное на 10—20% (рис. 7-3). После этого реостатом Л в постепенно уменьшают ток до /в = 0, при котором на зажимах генератора имеется напряжение {70ст> равное 2—3% номинального, обусловленное остаточным магнитным потоком Фост индуктора. Затем изменяют направление тока в обмотке возбуждения и реостатом Яв увеличивают его. При /„ = —/в.с машина полностью размагничена и напряжение на зажимах генератора равно нулю. Дальнейшее увеличение тока возбуждения приводит к увеличению напряжения противоположной полярности до значения Сомакс. при токе — /в.макс» Для снятия восходящей ветви 2 характеристики ток возбуждения уменьшается до нуля и затем после изменения направления увеличивается до значения 4-/в.макс* при котором восходящая и нисходящая ветви характеристики соединяются, образуя узкую гистерезисную петлю, обусловленную явлением гистерезиса в магнитной цепи индуктора. При снятии характеристики холостого хода изменение тока следует производить только в одном направлении, для того чтобы точки соответствовали одной и той же гистерезис- ной петле. Для практических целей используется линия 5, расположенная между восходящей 2 и нисходящей 1 ветвями. Положение на характеристике точки N, соответствующей номинальному напряжению, определяет степень насыщения магнитной цепи. Обычно эта точка лежит в верхней части изгиба характеристики холостого хода, так как работа на прямолинейной части не обеспечивает устойчивого напряжения, а работа на насыщенной части характеристики ограничивает возможность регулирования напряжения.

Рис. 7-4. Нагрузочная характеристика и характеристические треугольники
Б. Нагрузочная характеристика. Эта характеристика располагается ниже и правее характеристики холостого хода вследствие падения напряжения в цепи якоря и размагничивающего действия реакции якоря. На рис. 7-4 линией 1 Представлена характеристика холостого хода, на которой току возбуждения /щ соответствует э. д. с.   При положении токораздела на геометрической нейтрали под влиянием тока /2 в обмотке якоря возникает поперечная реакция якоря, которая вследствие насыщения магнитной цепи оказывает размагничивающее действие, при смещении токораздела с геометрической нейтрали по вращению якоря возникает еще продольная реакция якоря. Если количество витков в катушке возбуждения (на полюсе) wH, то ток возбуждения, соответствующий общей размагничивающей реакции Fad якоря,

Результирующая намагничивающая сила, создающая основной магнитный поток в генераторе, определяется током /в<р = /В1 — 1ва и соответствующая этому току э. д. с. равна i?22. Напряжение на зажимах генератора, согласно уравнению (7-5), будет U± = Е22 /2г2. Соответствующая этому напряжению точка С лежит на нагрузочной характеристике 2, а разность Е2г — Ux определяет общее изменение напряжения при переходе от холостого хода к нагрузке /2 при токе возбуждения /В1.

Прямоугольный треугольник ABC, сторона которого АВ соответствует реакции Fa& якоря в масштабе тока возбуждения, и сторона ВС — падению напряжения /2г2 в масштабе напряжения, называется характеристическим треугольником.
При постоянной нагрузке падение напряжения /2г2 остается практически постоянным, а размагничивающее действие реакции якоря изменяется, поэтому в треугольниках ABC, АхВх и А2В2С2 стороны ВС = ВхСг = В2С2 и AXBX < АВ < А2В2.

При снятых характеристиках холостого хода и нагрузочной построение характеристического треугольника позволяет определить размагничивающее действие реакции якоря. Для этого необходимо при установленном токе возбуждения /В1 определить напряжение на зажимах генератора UA (точку С) и прибавить к нему падение напряжения в цепи якоря /2г2. Затем через точку В провести линию параллельную оси абсцисс до пересечения с характеристикой холостого хода. Полученный отрезок АВ является размагничивающей реакцией якоря в масштабе тока возбуждения.

Рис. 7-5. Внешняя характеристика генератора независимого возбуждения
В. Внешняя характеристика. При снятии внешней характеристики цепь возбуждения не регулируется, т. е. в генераторе независимого возбуждения ток /в поддерживается постоянным. Путем изменения сопротивления внешней цепи изменяется ток / нагрузки генератора. При увеличении нагрузки напряжение на зажимах генератора уменьшается под влиянием двух причин: реакции якоря и падения напряжения в цепи якоря (рис. 7-5).

По внешней характеристике определяется изменение напряжения генератора: повышение напряжения при снятии нагрузки и понижение при увеличении нагрузки. — Относительное изменение напряжения равно разности напряжения при холостом ходе и напряжения при номинальной нагрузке в долях номинального напряжения (7-9)

Относительное изменение напряжения зависит от сопротивления Цепи якоря и от влияния реакции якоря, в машинах без компенсационной обмотки ДС/jjj составляет 0,05-т-0,15.
Внешнюю характеристику можно построить по характеристике холостого хода и характеристическому треугольнику (рис. 7-6). В координатных осях U и /в строится характеристика 1 холостого хода и характеристический треугольник ABC, определенный ранее по характеристикам холостого хода и нагрузочной для номинального тока /н нагрузки. Характеристический треугольник располагается так же, как на рис. 7-4, т. е. его вертикальный катет ВС совпадает с линией установленного тока возбуждения /в1, а вершина А находится на характеристике холостого хода. Положение вершины С

определяет напряжение U на зажимах генератора при номинальной
нагрузке. Это дает возможность получить две точки внешней’ характеристики 2 в координатных осях / и V для установленного тока возбуждения: напряжение U0, соответствующее холостому ходу, и напряжение Ult соответствующее номинальной нагрузке (рис. 7-6). Промежуточные точки внешней характеристики могут быть получены в предположении, что стороны характеристического треугольника изменяются пропорционально току в цепи якоря. Для половинной нагрузки строится треугольник АХВХСХ с уменьшенными в два раза сторонами. Этот треугольник располагается таким образом, чтобы катет ВхСг совпадал с линией установленного тока возбуждения /в1, а вершина находилась на характеристике холостого хода, тогда положение вершины Сх определит величину напряжения U2 для половинной нагрузки генератора. Таким же образом может быть определено напряжение и для других значений нагрузки.

Рис. 7-6. Построение внешней характеристики генератора независимого возбуждения
Г. Регулировочная характеристика. Из внешней характеристики следует, что для поддержания постоянства напряжения на зажимах генератора при уменьшении нагрузки требуется также уменьшать ток возбуждения, а при увеличении нагрузки увеличивать ток возбуждения.
На рис. 7-7 показана регулировочная характеристика, снятая при увеличении нагрузки от нуля до номинальной. В этом случае изменение тока возбуждения определяется отношением
(7-10)
Регулировочная характеристика, так же как внешняя, может быть построена по характеристике холостого хода и характеристическому треугольнику.
Д. Характеристика короткого замыкания. Эта характеристика снимается при напряжении на зажимах генератора, равном нулю, и
строится зависимость / = / (7В), которая обычно выражается прямой линией (рис. 7-8).

Генераторы независимого возбуждения обеспечивают достаточное для практики постоянство напряжения без регулирования его при изменении нагрузки и устойчивую работу при изменении напряжения от нуля до номинального значения.

Рис. 7-8. Характеристика короткого замыкания генератора независимого возбуждения

Недостатком генераторов является необходимость источника постоянного тока для возбуждения. Однако в некоторых случаях

Рис. 7-7. Регулировочная характеристика генератора независимого возбуждения

независимость напряжения цепи возбуждения от напряжения генератора используется как для регулирования напряжения генератора в большом диапазоне, так и для возможности выполнения обмотки возбуждения.
Генераторы независимого возбуждения применяются в установках, где требуется широкий диапазон регулирования напряжения и при напряжении до 12 в и свыше 500 в, когда изготовление обмотки параллельного возбуждения затруднено.
