Ремонт системы питания карбюраторных и дизельных двигателей

Содержание

1. Ремонт системы питания бензинового двигателя
2. Формирование бедной горючей смеси
3. Образование богатой горючей смеси
4. Увеличение расхода топлива
5. Течь топлива
6. Топливо не поступает в карбюратор
7. Проверка топливной магистрали на засор
8. Осмотр и ремонт топливного насоса
9. Осмотр сетчатого фильтра карбюратора
10. Ремонт карбюратора
11. Ремонт системы питания дизельного двигателя
12. Техническое обслуживание системы питания двигателя
13. И в заключение…

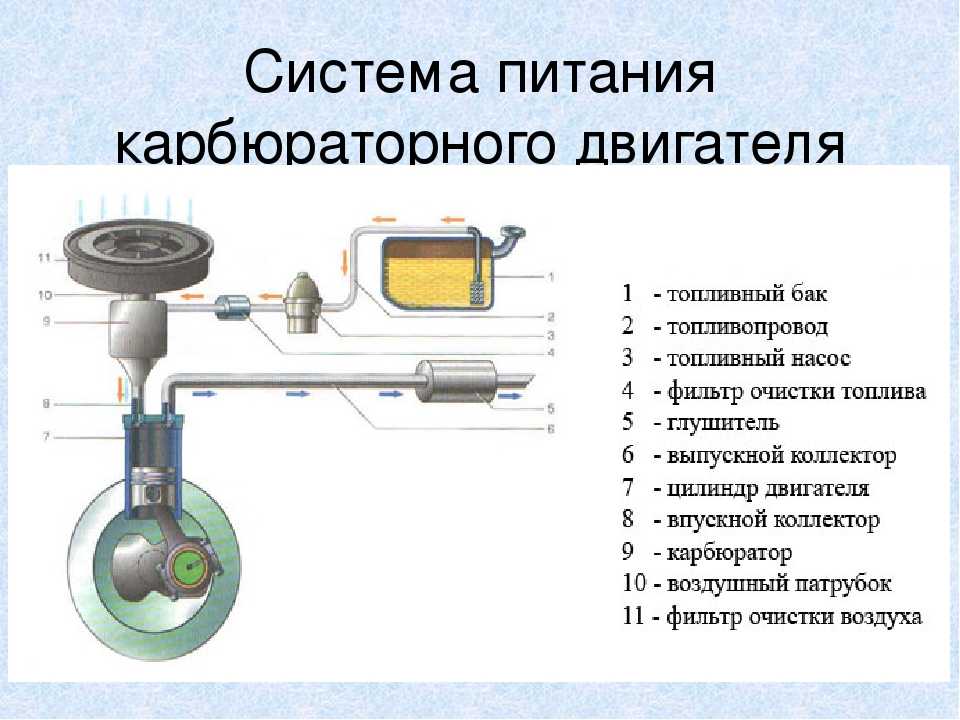

Система питания ДВС отвечает за подачу топлива из бака, и направлении ее через элементы очистки, формированию смеси, и равномерного распределения ее по цилиндрам мотора. Неполадки приводят к нарушению функционирования силового агрегата и даже к его поломке. В данной статье разберем какие бывают поломки, что является причиной, и как выполнять ремонт системы питания двигателя самостоятельно.

Ремонт системы питания бензинового двигателя

Самые распространенные неисправности системы питания бензинового двигателя с карбюратором являются:

• Прекращение поступления топлива в карбюратор;
• Формирование слишком обедненной и обогащенной смеси;
• Течь топлива;
• Затруднительно запустить ДВС;
• Перерасход топлива;
• Запах бензина в салоне и снаружи авто;
• Потеря мощности ДВС, нестабильная и неустойчивая его работа;
• Увеличение токсичности выбросов в любых режимах работы.

Чтобы не допустить появление таких неполадок, важно знать, что ведет к этому, и каким образом качественно выполнять ремонт системы питания двигателя.

Диагностика форсунок на автомобиле ВАЗ:

Формирование бедной горючей смеси

Обедненная смесь имеет свои черты: мотор перегревается, временно теряет мощность, появляются «выстрелы» в карбюраторе.

Причины:

• Низкое давление топлива – поступает через форсунки меньше необходимого;
• Загрязненные форсунки. Происходит чаще всего из-за некачественного топлива;
• Подсос воздуха в выпускной коллектор;
• Мотор на обедненной смеси значительно теряет свою мощность, происходит это из-за долгого горения смеси, что приводит к понижению давления газов в цилиндрах мотора. Также случаются перегревания ДВС на такой смеси.

Воспользовавшись методом ручной подкачки горючего можно протестировать работу системы. Если проблем с этим нет, то проверяется на наличие подсоса воздуха. Необходимо запустить мотор и закрыть воздушную заслонку. Затем заглушить мотор и осмотреть внимательно места соединения карбюратора и выпускного трубопровода. При недостаточно плотных соединениях будут видны подтеки. Устраняется путем подтягивания гаек.

Если все с этим хорошо, система герметична, подтеков нет, проверяется уровень бензина в поплавковой камере, если нужно проводиться регулировка.

Производится осмотр жиклеров, при засорении продуваются воздухом.

Образование богатой горючей смеси

Нарушение состава смеси может привести к чрезмерному ее обогащению.

Формирование обогащенной топливной смеси проявляется в следующем:

• Черный дым из трубы;
• Перерасход бензина;
• Перегревания ДВС;
• Появление нагара в камере сгорания.

Что способствует возникновению богатой горючей смеси:

• Повышенное давление топлива. Проблема либо в бензонасосе, либо в регуляторе давления горючего, которая стоит на топливной рампе. Время открытия форсунок остается тем же, но из-за того, что давление повышается через них проходит больше топлива;
• Неисправность датчика массового расхода воздуха;
• Неисправен адсорбер. Не работает система улавливания паров бензина;
• Выход из строя форсунок. Форсунки не удерживают топливо под давлением, протекают;
• Забитый воздушный фильтр;
• Уровень горючего в поплавковой камере выше необходимого;
• Неполадки в работе воздушной заслонки;
• Повреждения диафрагм.

Проверка и ремонт системы питания двигателя в таком случае осуществляется путем осмотра поплавковой камеры. Необходимо осмотреть поплавковый механизм, если есть заклинивания – проблему устранить. Уменьшить уровень горючего до необходимых показателей. Обязательно выполняется осмотр клапана на герметичность. Все другие неполадки, которые приводят к формированию обогащенной смеси топлива можно устранить только ремонтом карбюратора.

Увеличение расхода топлива

Выход из строя карбюратора – одна из причин перерасхода. Обнаружить причину данной проблемы можно только путем осмотра и диагностики топливоподающих элементов системы питания двигателя.

Течь топлива

Подтеки появляются в случае:

• Наличия неплотных соединений;
• Повреждений топливной магистрали;
• Негерметичности диафрагм насоса.

Подтеки, особенно, если это бензин, нужно сразу же ликвидировать, это ведет не только к перерасходу, но и большая вероятность возникновения пожара в автомобиле.

Топливо не поступает в карбюратор

Ремонт системы питания двигателя необходим в ситуации, когда бензин не доходит до карбюратора. Происходит это, когда горючее не может пройти по трубкам из-за того, что забиты мусором топливопровода, насос неисправен, загрязнены фильтры очистки.

Проверка топливной магистрали на засор

Поиск причины этого, в данной ситуации, заключается в следующем:

1. Отсоединяется от карбюратора шланг подачи топлива.
2. Данный конец шланга необходимо поместить в какую-либо емкость.
3. Прокачать топливо с помощью рычага ручной подкачки, либо провернуть коленчатый вал стартером.

Если в результате данных действий топливо течет не с нужным напором, или не течет вообще, в таком случае необходимо прочистить топливную магистраль от мусора. Либо же имеется неисправность в насосе.

Проверку насоса для достоверности лучше выполнять как минимум 2 раза.

Если в результате ручной прокачки нет сопротивления на рычаге, и горючее не течет, в таком случае имеет место поломка топливного насоса. Если же сопротивление имеется, и оно значительное, то вероятнее всего засорена сама магистраль. Данная проблема решается путем продува. Сделать это можно специальным насосом или компрессором.

Для продувки топливной магистрали, первым делом надо отсоединить ее от насоса, а после этого продуть. Если сделать это не получается, даже под высоким давлением, ее придется заменить.

Помимо топливной магистрали может быть засорена топливоприемная трубка с сетчатым фильтром бака. Трубку нужно извлечь и прочистить. После очистки магистрали, рекомендуется промыть бак теплой водой, чтобы убрать в полной мере все загрязнения.

Если же, в результате проделанной работы засор не был обнаружен, либо устранен, а топливо, как и прежде не поступает, необходимо проверить на исправность насос.

Осмотр и ремонт топливного насоса

Выделяют самые распространенные проблемы:

• Разрыв диафрагмы;
• Выход из строя пружины диафрагмы;
• Износ рычага;
• Выход из строя пружин, держащих клапана;
• Повреждения корпуса бензонасоса.

Диагностика начинается с визуального осмотра. Первым делом необходимо осмотреть имеются ли подтеки горючего. Появится они могут, если есть повреждения корпуса, негерметичные соединения, поломка диафрагмы.

В случае, если подтеки выявлены в местах соединений трубок и частей насоса, то нужно подкрутить гайки. Далее снимается крышка, и производится очистка сетчатого фильтра.

При выходе из строя диафрагм будут наблюдаться подтеки через нижнее отверстие в корпусе, соответственно повышенный расход топлива, увеличение давления и уровня масла. Стоит учесть, что при таких неполадках топливный насос будет продолжать работать. Вышедшие из строя диафрагмы отремонтировать невозможно, их необходимо заменить на новые.

Осмотр сетчатого фильтра карбюратора

В ситуации, когда топливная магистраль не загрязнена, насос работает исправно, производится смотр сетчатого фильтра. При необходимости прочистить и продуть его воздухом.

Ремонт карбюратора

Надежность работы карбюратора достигается за счет выполнения:

• Регулярной очисткой и промывкой;
• Регулярной проверкой герметичности;

Чтобы выполнить ремонт карбюратора необходимо сначала демонтировать его. После этого выполняется разборка и чистка. Сжатым воздухом продуваются все детали. Поврежденные детали нужно обязательно заменить. Затем карбюратор собирается и монтируется на свое место.

Бывают ситуации, когда устранить неисправности карбюратора возможно и не снимая его с машины. Разбирается при этом он не полностью.

Ремонт системы питания дизельного двигателя

У автомобилей, оснащенных дизельным мотором, система питания функционирует совсем иначе, чем у карбюраторных авто. Работа ее заключается в подаче воздуха и нужных порций топлива в цилиндры силового агрегата.

Главнейшая задача системы питания дизельных двигателей в том, чтобы в нужный момент обеспечивать силовой агрегат рабочей смесью, преобразовывая энергию топлива в механическую энергию. В отличие от системы питания карбюраторного двигателя, формирование горючей топливной смеси происходит в самом цилиндре. Воздух и топливо поступают раздельно.

Питание дизельных моторов состоит их большого количество узлов, взаимосвязанных и отвечающих друг за друга. Чтобы не возникали сбои, нужно проводить своевременную диагностику и ремонт системы питания двигателя.

Неполадки в работе в системе питания дизельных автомобилей зависит от:

• ТНВД;
• Форсунок;
• Топливоподающего насоса;
• Фильтров.

На основании статистики нашего автосервиса, большего всего неисправности случаются в механизмах, которые работают под высоким давлением.

Признаки неполадок топливоподающей системы:

1. Затруднительный пуск мотора;
2. Неравномерная работа ДВС на любых режимах работы;
3. Дымность;
4. Стуки и посторонний шум в работе ДВС;
5. Снижение мощности;
6. Увеличение расхода солярки.

Диагностика системы питания дизельного мотора начинается с тех узлов, влияющие на расход дизельного топлива. Таким образом осматриваются фильтра, форсунки, насос подкачки топлива.

Смотрите видео, как найти подсос воздуха:

Причины выхода из строя насоса низкого давления:

• Использование некачественной солярки;
• Несвоевременное техническое обслуживание;

Механическое повреждение керамических шеек ТННД, в результате халатного обращения, приводит к его отказу и восстановление уже невозможно. В такой ситуации возможно только замена.

Своевременное обслуживание ремонт системы питания мотора помогает избежать непредвиденных поломок в дороге.

Техническое обслуживание системы питания двигателя

Регулярное ТО позволит избежать непредвиденных поломок. ТО состоит в следующем:

• Осмотр мест соединения, проверка на герметичность;
• Каждые 10-15 тыс км:
  • Промывка фильтра грубой очистки и замена фильтрующих элементов;
  • Проверка уровня масла в ТНВД;
• Каждые 100 тыс км проверка и регулировка ТНВД;
• Раз в год замена воздушного фильтра.
• Каждые 20 тыс км проводится очистка карбюратора и проверяется его работа.

И в заключение…

Ремонт системы питания двигателя – важный и ответственный процесс. Такую задачу мы рекомендуем доверять специалистам, которые обладают должными знаниями и современным инструментом. Мастера автотехцентра «Анкар» с высоким качеством проведут диагностику и ремонт системы питания как бензиновых, так и дизельных двигателей автомобилей любых марок и годов выпуска.

У нас работаю специалисты, которые обладают многолетним опытом в ремонте систем питания двигателей. Неполадки в работе приводят к нарушению работы ДВС, увеличению расхода топлива и снижения уровня безопасности, Ваш авто просто в один момент может не завестись.

Ремонт и техническое обслуживание системы питания и зажигания

К основным неисправностям системы питания относятся:
1) образование слишком бедной или слишком богатой горючей смеси;
2) подтекание топлива;
3) прекращение подачи топлива в карбюратор; 4)- затрудненный пуск горячего или холодного
двигателя;
5) неустойчивая работа двигателя на холостом ходу;
6) перебои в работе двигателя на всех режимах работы;
7) повышенный расход топлива.

Прекращение подачи топлива в карбюратор может произойти из-за засорения топливопроводов и сетчатых фильтров, из-за неисправности топливного насоса, загрязнения фильтра тонкой очистки, а также из-за неисправности клапана двойной очистки. Для того чтобы определить причину прекращения подачи топлива к карбюратору, необходимо отсоединить от карбюратора шланг подачи топлива, затем опустить отсоединенный конец шланга в емкость и подкачать топливо рычагом ручной подкачки топливного насоса или проворачивая коленчатый вал стартером. Если при прокачке из шланга потекло топливо, значит, топливный насос исправен, и необходимо проверить, не засорился ли топливный фильтр. Если топливо подается из шланга слабо, периодически или не подается вообще, значит, засорилась топливная магистраль подачи топлива от топливного бака к насосу или неисправен топливный насос. Проверку топливного насоса ручной подкачкой лучше всего проводить 2 раза после проворачивания коленчатого вала при помощи стартера или пусковой рукоятки. Если при проверке ручной подкачкой топлива не ощущается сопротивления качанию рычага ручной подкачки, а подача топлива отсутствует, значит, топливный насос неисправен. Если при подкачке приходится прикладывать значительное, усилие на рычаг ручной подкачки, то, скорее всего, засорена топливоподающая магистраль.

Для того чтобы определить наличие засора в топливной магистрали, необходимо ее продуть при помощи специального насоса с конусной насадкой либо при помощи обыкновенного компрессора. Для этого необходимо отсоединить от топливного насоса шланг подачи топлива, вставить в него конусную насадку и при помощи насоса или компрессора продуть его. Если топливопроводящая магистраль не засорена, то воздух будет свободно поступать в топливный бак. Если воздух не проходит или проходит с трудом, можно продуть шланг под большим давлением, в некоторых случаях это помогает устранить засор. Если продувкой не удается устранить неисправность, то необходимо снять, прочистить или заменить топливоприемную трубку бензобака с сетчатым фильтром. Кроме этого после прочистки или замены топливоприемной трубки и сетчатого фильтра рекомендуется промыть горячей водой бензобак, для того чтобы удалить из него остатки имеющихся в нем загрязнений. При отсутствии засоров в топливопроводящей магистрали нужно проверить топливный насос на наличие неисправностей.

Проверку топливного насоса начинают с визуального осмотра на предмет наличия подтеканий через негерметичные соединения его частей или через повреждения диафрагмы. Если при осмотре обнаруживается подтекание топлива через соединения частей насоса, то необходимо подтянуть их соединения. Затем необходимо снять крышки насоса, прочистить его сетчатый фильтр и затем проверить насос в действии. При повреждении диафрагм насоса топливо начнет протекать через нижнее отверстие в корпусе и попадать в картер двигателя. Поэтому при данной неисправности будет наблюдаться повышенный расход топлива, повышение уровня масла и повышение его давления. Эти признаки помогают выявить неисправность диафрагм топливного насоса, при которых он способен сохранять работоспособность. Поврежденные диафрагмы не подлежат восстановлению, их необходимо заменить на новые. Если после проверки, прочистки и замены диафрагм подача топлива не возобновляется, то топливный насос необходимо снять с автомобиля для ремонта или замены.
Если топливный насос полностью исправен и обеспечивает подачу топлива, то необходимо проверить сетчатый фильтр карбюратора. Для этого нужно открыть пробку сетчатого фильтра карбюратора, прочистить его и затем продуть сжатым воздухом.

Образование слишком бедной горючей смеси сопровождается следующими факторами: перегревом двигателя, потерей его мощности, возникновением, «выстрелов» в карбюраторе. Однако такие же признаки возникают при слишком раннем или слишком позднем зажигании. Поэтому перед устранением неисправностей нужно проверить установку момента зажигания.

Причины образования бедной смеси:
1) недостаточная подача топлива в карбюратор;
2) засорение топливных жиклеров главной дозирующей системы;
3) подсос воздуха в местах соединения карбюратора с впускным трубопроводом или с выпускного трубопровода с головкой цилиндра;
4) заедание поплавка или игольчатого клапана в верхнем положении;
5) пониженный уровень топлива в поплавковой камере.

Для того чтобы определить и устранить вышеперечисленные неполадки, необходимо проверить подачу топлива при помощи ручной подкачки. Если топливо подается исправно, то проверить, нет ли подсоса воздуха в соединениях. Для этого необходимо при работающем двигателе закрыть воздушную заслонку и выключить зажигание. Затем осмотреть место соединения карбюратора и впускного трубопровода, если в этом месте обнаружено топливное пятно, то это говорит о негерметичности данного соединения. В этом случае нужно подтянуть гайки и болты крепления. Если подсос воздуха отсутствует, то следует проверить уровень топлива в поплавковой камере и при необходимости отрегулировать его.

Признаками образования слишком богатой топливной смеси являются:
1) «выстрелы» и черный дым из глушителя;
2) потеря мощности двигателя;
3) перегрев двигателя;
4) повышенный расход топлива;
5) попадание бензина в масло;
6) образование нагара в камерах сгорания, а также на поршнях.

Образование слишком богатой смеси может быть вызвано следующими факторами:
1) повышенным уровнем топлива в поплавковой камере;
2) изнашивание, заедание и неполное закрытие игольчатого клапана поплавковой камеры;
3) неплотное открытие воздушной заслонки;
4) нарушение герметичности диафрагм экономайзера мощностных режимов.

Для того чтобы определить и устранить вышеперечисленные неисправности, необходимо снять крышку карбюратора и проверить поплавковый механизм. При наличии неисправностей в карбюраторе устранить их и отрегулировать уровень топлива в поплавковой камере. Проверить игольчатый клапан на герметичность. Для этого нужно повернуть крышку поплавком вверх и плотно подсоединить к топливопроводящему штуцеру резиновую грушу. Затем нужно выдавить из груши весь воздух и если в течение 30 секунд форма груши не изменится, значит, клапан герметичен. Если герметичность клапана нарушена, его нужно заменить на новый. Неплотное открытие воздушной заслонки можно устранить регулировкой тросового привода. Все остальные неисправности, приводящие к образованию слишком богатой горючей смеси, определяются и устраняются в процессе разборки и ремонта карбюратора.

Подтекание топлива может произойти в результате:
1) неплотности спускной пробки топливного бака;
2) неплотности соединений топливопровода;
3) в результате трещин в топливопроводе;
4) в результате негерметичности диафрагм и соединений топливного насоса.

Подтекание топлива необходимо вовремя обнаруживать и устранять, так как оно приводит к перерасходу топлива, а также может вызвать пожар в автомобиле. Затрудненный запуск горячего двигателя может являться следствием .следующих причин: неполного открытия заслонки карбюратора; нарушения регулировки и заслонки жиклера системы холостого хода; повышенного уровня бензина в поплавковой камере. Для устранения этой неисправности можно попробовать запуск двигателя с «продувкой». Такой запуск предполагает включение двигателя при полном нажатии педали управления дроссельными заслонками. Если такой запуск не даст положительного результата, то необходимо отрегулировать длину троса привода воздушной заслонки. Кроме этого необходимо проверить и отрегулировать уровень топлива в поплавковой камере, отрегулировать систему холостого хода, а также вывернуть, прочистить и продуть топливный жиклер и эмульсионный канал системы холостого хода.

Причиной затрудненного пуска холодного двигателя могут быть отсутствие подачи топлива в карбюратор, неисправность системы зажигания или неисправность пускового устройства карбюратора.
Если происходит затрудненный запуск холодного двигателя при исправном карбюраторе и системе зажигания, то причиной неполадки может быть нарушение регулировки положения воздушной и дроссельной заслонки первичной камеры, или пневмокорректора пускового устройства.
Неустойчивая работа двигателя на холостом ходу может возникнуть в результате многих причин, которые могут быть не связаны с системой питания, например, неправильная установка зажигания, образование нагара на электродах свечей зажигания и т.д. При неустойчивой работе двигателя необходимо проверить исправность системы зажигания и системы газораспределения, а затем приступать к проверке системы питания.
Перебои в работе двигателя могут возникнуть из-за засорения сетчатого фильтра, жиклеров или клапанов карбюратора, попадания воды в карбюратор, подсоса воздуха через поврежденные прокладки в соединениях карбюратора. Кроме этого перебои в работе двигателя также могут быть вызваны неисправностью других механизмов и систем двигателя, например из-за нарушения зазоров в клапанном механизме или из-за нарушений в работе системы зажигания.

Повышенный расход топлива может появиться в результате неисправности карбюратора или в результате подтекания топлива. Для того чтобы выявить неисправности, которые приводят к повышенному расходу топлива, нужно проверить топливоподающие элементы системы питания. Кроме этого повышенный расход может быть следствием других причин, например неисправности системы зажигания, ухудшения наката автомобиля из-за неисправности тормозной системы, а также в результате пониженного давления в шинах и т. д.

В процессе технического обслуживания системы питания следует ежедневно проверять соединения топливопроводов, карбюратора и топливного насоса на наличие протекания. После прогрева двигателя нужно проверять устойчивость работы двигателя на малой частоте вращения коленчатого вала, для этого
резко открывают и быстро закрывают дроссельные заслонки.

Кроме того, через каждые 10 000-15 000 км пробега необходимо:
1) вынимать сетчатый фильтр топливного насоса, промывать его бензином, продувать сжатым воздухом и ставить на место;
2) заменять фильтр тонкой очистки топлива;
3) заменять на новый фильтрующий элемент воздухоочистителя;
4) проверять и подтягивать болты и гайки крепления воздухоочистителя к карбюратору, топливного насоса к блоку цилиндров, карбюратора к выпускному трубопроводу, впускного и выпускного трубопроводов к головке блока цилиндров, приемной трубы глушителя к выпускному трубопроводу, глушителя к кузову.

Кроме этого через каждые 20 000 км пробега нужно очищать карбюратор и- проверять его работу.
Неисправности в системе зажигания могут привести к неустойчивой работе и затрудненному запуску двигателя, к перебоям на всех режимах работы двигателя, к потере мощности, а также к повышенному расходу топлива. К основным неисправностям системы зажигания относится нарушение угла опережения зажигания, перебои в одном или нескольких цилиндрах, а также полная потеря зажигания.

Позднее зажигание характеризуется перегревом двигателя и потерей мощности, раннее зажигание также характеризуется потерей мощности и стуком в двигателе. Для того чтобы устранить эти неисправности, необходимо отрегулировать угол опережения зажигания. Для этого нужно повернуть корпус распределителя зажигания или датчика-распределителя.
Перебои в цилиндре, как правило, возникают из-за неисправности свечи зажигания, в результате испорченной изоляции провода высокого напряжения, который присоединяется к свече, а также из-за плохого контакта провода высокого напряжения в наконечнике свечи или в гнезде крышки распределителя.

Перебои в работе нескольких цилиндров двигателя могут возникнуть в результате:
1) испорченной изоляции центрального провода высокого напряжения;
2) плохого контакта провода высокого напряжения в гнезде крышки распределителя или на клемме катушки зажигания;
3) неисправного конденсатора;
4) обгорания контактов прерывателя;
5) трещин на крышке распределителя или ротора;
6) неправильного зазора между контактами прерывателя;
7) периодическое замыкание подвижного контакта прерывателя на «массу» из-за испорченной изоляции;
8) попадание влаги на элементы системы зажигания (на крышку распределителя зажигания, провода высокого напряжения, наконечники свечей).

Загрязненные контакты распределителя прочищают ветошью, которую предварительно смачивают бензином, а обгоревшие контакты зачищают надфилем.
Полное прекращение зажигания может произойти из-за неисправности в цепи низкого и высокого напряжения. Для устранения этой неполадки вначале проверяют цепь высокого напряжения, затем цепь низкого напряжения, а потом высокого.
Проверка системы зажигания включает в себя проверку и регулировку угла опережения зажигания; проверку конденсатора; проверку цепи низкого и цепи высокого напряжения.

При проверке зазора между контактами прерывателя необходимо снять крышку распределителя, повернуть рукояткой коленчатый вал до полного размыкания контактов и потом щупом проверить зазор, который должен составлять 0,35-0,45 мм. Если зазор принимает недопустимые значения, то его необходимо отрегулировать, ослабив стопорный винт, передвинув площадку с неподвижным контактом прерывателя. После регулировки величины зазора между контактами прерывателя стопорный винт закрепляют и затем приворачивают крышку распределителя.

Проверку и регулировку угла опережения зажигания осуществляют при помощи стробоскопа или контрольной лампы. Практическую проверку правильности установки угла опережения зажигания можно провести во время движения автомобиля. Для этого нужно прогреть двигатель и разогнать его до скорости 50 км/час и, двигаясь на высшей передаче, резко нажать на педаль газа. При этом в двигателе должны слышаться слабые стуки, если стуков не слышно, значит, зажигание срабатывает слишком поздно, а долго не прекращающиеся стуки говорят об слишком раннем зажигании;

Проверка цепей высокого и низкого зажигания осуществляется на специальных диагностических стендах с применением осциллографов, которые позволяют достаточно быстро, легко и максимально точно определить работоспособность элементов системы зажигания.
При отсутствии осциллографа проверка цепи низкого напряжения может быть выполнена при помощи индикатора. Проверка цепей при помощи индикатора осуществляется в следующей последовательности. Один провод индикатора присоединяют к массе автомобиля, а другой провод начинают последовательно подсоединять к входной и выходной клеммам выключения зажигания, входной и выходной клеммам катушки зажигания и к клемме низкого напряжения прерывателя. Если на каком-то участке цепи лампа индикатора будет гореть только вначале, значит, на этом участке существует повреждение или разрыв.

Для проверки цепи высокого напряжения необходимо снять крышку распределителя, затем поворотом коленчатого вала полностью соединить контакты прерывателя и отключить провод высокого напряжения из центральной клеммы распределителя. После этого нужно включить зажигание и, держа провод высокого напряжения на расстоянии 4-5 мм от «массы», пальцем размыкать контакты прерывателя. Если между концом провода и «массой» нет искры, значит, цепь высокого напряжения неисправна или неисправен конденсатор. Для окончательной проверки нужно заменить конденсатор на другой (заведомо исправный). После замены конденсатора снова повторить проверку. Если искра по-прежнему отсутствует, значит, нужно заменить катушку.

Для того чтобы проверить исправность работы конденсатора, необходимо отсоединить провод конденсатора от клеммы прерывателя, затем полностью сомкнуть контакты прерывателя, включить зажигание и рукой размыкать контакты прерывателя. При размыкании между контактами прерывателя должно наблюдаться сильное искрение. После этого нужно снова присоединить провод конденсатора обратно к клемме и повторить проверку. Если искрение между контактами прерывателя уменьшится, значит, конденсатор исправен, в противном случае конденсатор нужно заменить на новый.
Ремонт системы зажигания заключается в замене неисправных элементов, таких как провода высокого и низкого напряжения, свечи зажигания, конденсатор, выключатель зажигания и его контактная группа, электронный коммутатор, датчик распределителя, распределитель зажигания и его элементы (кулачок, ротор, крышка, вакуумный регулятор, контактная группа), на новые.

Ремонт электрических систем | Как отремонтировать электрику

Искать ВСЕ ремонты:

Домашняя электрическая система включает в себя электропроводку в доме, электрический щиток, через который в дом подается электричество, а также все электрические выключатели, электрические розетки и другие устройства, позволяющие использовать подаваемую электроэнергию. В этом руководстве по ремонту рассказывается, как работает электрическая система. Затем в нем содержатся пошаговые инструкции по ремонту конкретного компонента или устройства, в том числе по ремонту электрической сервисной панели, по ремонту электрических розеток, по ремонту электрических выключателей и по другим видам электрического ремонта.

Как работает электрическая система?

Компоненты типичной бытовой электрической системы.

Как работает электричество? Электрический ток поступает к электрическому устройству по горячему (обычно черному) проводу. Ток течет обратно к своему источнику по нейтральному или заземляющему проводу. Ток — это поток электронов в проводе, измеряемый в амперах или амперах. Вольты — это давление, которое перемещает электроны по проводам. Ом измеряет сопротивление потоку электрического тока.
Электроэнергия для большинства домов поступает от региональной энергетической компании. Провода подводят электричество к электросчетчику, где измеряется потребление в домашних условиях, а затем к электрощиту, который распределяет мощность по отдельным цепям. Бытовые сети на 120 или 240 вольт. 120-вольтовые цепи питают большую часть дома от освещения до блендеров и холодильников. Несколько крупных бытовых приборов, таких как электрические кухонные плиты, сушилки, центральные кондиционеры и водонагреватели, работают от цепей с напряжением 240 вольт.

Внимание!

Перед работой с любой электрической системой отключите питание.

Что может пойти не так с электрической системой?

Источник питания, поступающий в ваш дом, может выйти из строя. Провода в вашем доме могут закоротиться или выйти из строя. Автоматические выключатели могут сработать, а предохранители перегореть. Электрические розетки и электрические выключатели могут выйти из строя.

Наконечник Fix-It

Убедитесь, что любой источник света, электроприбор, выключатель, розетка или другое электрическое устройство, которое вы используете, имеет этикетку одобрения Лаборатории страховых компаний. Этикетка означает, что устройство соответствует стандартам безопасности.

Как определить неисправность электрической системы?

• Если все осветительные приборы и электроприборы в вашем доме внезапно перестали работать, проверьте электрощит, чтобы убедиться, что не сработал главный выключатель или предохранитель. Также проверьте, есть ли электричество у ваших соседей. Если вы сомневаетесь, позвоните в энергетическую компанию.
• Если сработал отдельный автоматический выключатель или перегорел предохранитель, проверьте электрощиток.
• Если электрический прибор или устройство, например духовка или блендер, перестает работать, обратитесь к специальному руководству по ремонту для получения инструкций по тестированию.
• Если электрическая розетка или электрический выключатель неисправны, проверьте и при необходимости замените.
• Если вы подозреваете короткое замыкание или отказ проводки в электрической системе вашего дома, вызовите лицензированного электрика.

Что мне нужно для ремонта электрической системы?

Запасные части для электрических систем можно приобрести в местных хозяйственных магазинах, бытовых центрах и у поставщиков электрооборудования. Для ремонта компонентов электрической системы вам понадобятся следующие инструменты:

• Мультиметр
• Отвертки
• Ключи

Каковы шаги по ремонту электрической системы?

Инструкции по ремонту компонента или устройства см. в соответствующем Руководстве по ремонту.

Наконечник Fix-It

Вызовите электрика, если у вас есть какие-либо сомнения по поводу работы с вашей электрической системой или какие-либо сомнения относительно безопасности вашей системы.

Контакты — IPS — Integrated Power Services

СЕРВИСНЫЙ ЦЕНТР БОМОНТ

1320 Jim Gilligan Way • Beaumont, TX 77705
888.868. 9475 (звонок бесплатный) • 409.833.9477 (телефон) • 409.838.4033 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР БИЛЛИНГС

1430 Ethelyn Ave • Billings, MT 59101
406.245.6191 (телефон)
ПОСЕТИТЬ САЙТ >

БИРМИНГЕМ СЕРВИСНЫЙ ЦЕНТР

3100 Pinson Valley Parkway • Birmingham, AL 35217
800-978-2212 (звонок бесплатный) • 205-841-8377 (телефон) • 205-841-8035 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР БЬЮТ

300 Holmes Ave #D • Butte, MT 59701
406.494.1645 (телефон)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР КАРСОН

21818 S Wilmington Ave. Suite 409 • Carson, CA 90810
310.549.5673 (телефон) • 866.680.6869 (ФАКС)
ПОСЕТИТЬ САЙТ >

ЧАРЛСТОН СЕРВИСНЫЙ ЦЕНТР

1865 Avenue B North, Building 177 • North Charleston, SC 29405
843-747-7644 (тел. )
ПОСЕТИТЬ САЙТ >

ЧИКАГО СЕРВИСНЫЙ ЦЕНТР

17001 South Vincennes Road• Thornton, IL 60476
800.978.4559 (звонок бесплатный) • 708.877.5310 (телефон) • 708.575.0813 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР ЦИНЦИННАТИ

2175-A Schlichter Drive • Гамильтон, Огайо 45015
800.998.8447 (звонок бесплатный) • 513.863.8816 (телефон) • 513.863.7679 (ФАКС)
ПОСЕТИТЬ САЙТ >

КЛЕВЛЕНДСКИЙ СЕРВИСНЫЙ ЦЕНТР

5325 W 130th St. • Кливленд, Огайо 44130
800.433.7801 (звонок бесплатный) • 216.433.7800 (телефон) • 216.433.0456 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР КЛИФТОН

18 Sebago Street • Клифтон, штат Нью-Джерси, 07013
973-471-2600 (телефон) • 973-390-1026 (экстренная служба)
ПОСЕТИТЬ САЙТ >

СКЛАД И ПОЛЕВОЙ ОФИС В ДЕ-МОЙНЕ

4667 121st St. • Urbandale, IA
515.608.8215
ПОСЕТИТЬ САЙТ >

ДЕНВЕР (КИНГСТОН) СЕРВИСНЫЙ ЦЕНТР

4900 Kingston Street • Denver, CO 80239
303-329-2300 (телефон)
ПОСЕТИТЬ САЙТ >

ДЕНВЕР (МОЛАЙН) СЕРВИСНЫЙ ЦЕНТР

4850 N Moline Street • Денвер, Колорадо 80223
800-448-0899 (звонок бесплатный) • 303-935-4615 (телефон) • 303-935-0129 (ФАКС)
ПОСЕТИТЬ САЙТ >

ДЕТРОЙТ СЕРВИСНЫЙ ЦЕНТР

18800 Meginnity Dr. • Melvindale, MI 48122
313.388.7800 (телефон) • 313.388.3235 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР ДОТАН

1350 Columbia Highway • Dothan, AL 36301
334.699.8080 (телефон) • 334.699.8092 (ФАКС)
ПОСЕТИТЬ САЙТ >

ПОЛЕВОЙ ОФИС И РАСПРОСТРАНИТЕЛЬНЫЙ ЦЕНТР ERIE

2800 West 21st Street • Эри, Пенсильвания 16506
800. 537.0097 (24/7) • 724.479.9066 (телефон) • 724.479.0531 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР ЭВАНСВИЛЬ

4827 IN-64 • Принстон, IN 47670
812.665.4400
ПОСЕТИТЬ САЙТ >

FOLCROFT SERVO & ЦЕНТР ПО РЕМОНТУ ПРОМЫШЛЕННОЙ ЭЛЕКТРОНИКИ

801 Carpenters Crossing, Suite 10 • Folcroft, PA 19032
800.451.5718 (звонок бесплатный) • 484.498.4848 (телефон)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР В ХЬЮСТОНЕ

1500 East Main Street • La Porte, TX 77571
800.221.3698 (звонок бесплатный) • 281.471.4611 (телефон) • 281.471.3120 (ФАКС)
ПОСЕТИТЬ САЙТ >

Индиана-Пенсильвания СЕРВИСНЫЙ ЦЕНТР

4470 Lucerne Road • Indiana, PA 15701
800.537.0097 (звонок бесплатный) • 724.479.9066 (телефон) • 724.479.0531 (ФАКС)
ПОСЕТИТЬ САЙТ >

ОЗЕРО БЕНТОН ВЕТРОВОЕ ПОЛЕ СЕРВИС

1876 ​​160th St. • Lake Benton, MN 56149
507.368.4015 (телефон) • 507.368.4018 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР ЛИТЧФИЛД

111 East 10th Street • Личфилд, Миннесота 55355
888.694.6200 (звонок бесплатный) • 320.693.6200 (телефон) • 320.693.0243 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР LONGVIEW

1331 Baltimore St. • Longview, WA 98632
360.425.8700 (телефон) • 866.680.6869 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР В ЛОС-АНДЖЕЛЕСЕ

5503 S. Boyle Ave. • Лос-Анджелес, Калифорния

323 587 2284 (телефон) • 323 587 2142 (ФАКС)
ПОСЕТИТЬ САЙТ >

МЕРИДИАН СЕРВИС-ЦЕНТР

1551 Redman Road • Meridian, MS 39305
601.679.5500 (24/7) • 601.679.9090 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР В ФИЛАДЕЛЬФИИ

3240 South 78th Street • Филадельфия, Пенсильвания 19153
800. 451.5718 (звонок бесплатный) • 215.365.1500 (телефон) • 215.365.1530 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР REGINA

3100 Pasqua Street North • Regina, SK S4P 3J8
306 924 0495 (телефон) • 306 924 1038 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР РЕНО

5375 Louie Lane • Reno, NV 89511
775.824.7333 (телефон) • 775.824.7344 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР ROCK HILL

1332 Fire Tower Road • Rock Hill, SC 29730
800.868.3702 (звонок бесплатный) • 803.324.3700 (телефон) • 803.324.0434 (ФАКС)
ПОСЕТИТЬ САЙТ >

РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР САСКАТУНА

715B-46th Street W. • Саскатун, SK S7L 6A1 Канада
306-651-0400 (телефон) • 306-651-0498 (ФАКС)
ПОСЕТИТЬ САЙТ >

СЕРВИСНЫЙ ЦЕНТР СИЭТЛ

10831 East Marginal Way S • Tukwila, WA 98168
206.
