Редукторы. Виды редукторов. Применение редукторов.

Редукторы — продукция материально-технического назначения. Эти механизмы служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому.

Мотор редуктор — представляет собой электродвигатель и редуктор, соединенные в единый агрегат (в некоторых странах его называют редукторным электродвигателем). Мотор-редуктор более компактен по сравнению с приводом на базе редуктора, его монтаж значительно проще, кроме того, уменьшается материалоемкость фундаментной рамы, а для механизма с насадным исполнением (с полым валом) не требуется никаких рамных конструкций. Большое количество конструкционных решений и типоразмеров дает возможность оснащения предприятий прецизионными редукторами приводов различных назначений, размеров и мощностей. Мотор редуктор, как универсальный элементы электропривода, находят свое применение практически во всех областях промышленности.

Наибольшее распространение в промышленности получили планетарные и цилиндрические мотор-редукторы, выполненные по соосной схеме взаимного расположения электродвигателя и выходного вала. А также червячные мотор-редукторы с расположением электродвигателя под 90град. к выходному валу. К мотор-редукторам общемашиностроительного применения относят: цилиндрические мотор-редукторы, планетарные мотор-редукторы, спироидные мотор-редукторы, червячные и цилиндрическо-червячные мотор-редукторы, волновые мотор-редукторы, мотор-редукторы специального назначения. Облaсть применения: cредства автoматизации и сиcтемы управления, устройства регулирования, автoматические и автоматизированные cистемы управления, cледящие мини-приводы, cредства обработки и предcтавления информации, спeциальные инструменты, медицинская тeхника

Наибольшее распространение в промышленности получили планетарные редукторы и цилиндрические редукторы, выполненные по схеме взаимного расположения электродвигателя и выходного вала. Такие механизмы пригодны для использования в умеренных климатических условиях, при установке в помещении или на открытом воздухе под навесом. В стандартном исполнении они грунтуются краской методом окунания, а затем покрываются сине-серой алкидной эмалью воздушной сушки. Имеются также и специальные покрытия. Для экстремальных условий и установки на открытом воздухе имеется окраска для всемирного использования.

Верхняя предельная температура 105 K (при температуре охлаждающей среды +40°C), Максимальная допустимая непрерывная температура 155°C.


2. Виды редукторов


2.1. Цилиндрический редуктор


Цилиндрический редуктор — это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.

Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы. В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый.

От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД). Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр. Одно из важнейших требований обеспечения конкурентоспособности цилиндрического редуктора – наилучшее соответствие его паспортных характеристик реальным эксплуатационным условиям нагружения и работы привода машины.


2.2. Червячный редуктор


Червячный редуктор — это особой вид редуктора по типу передачи (наряду с зубчатыми и гидравлическими) с червячным профилем резьбы. Редукторы — продукция материально-технического назначения, служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Все это механика, а если точнее детали машин.

Червячный редуктор применяется при передаче движения между скрещивающимися (обычно под прямым углом) осями. Одним из существенных преимуществ червячных редукторов является возможность получить большое передаточное число в одной ступени (до 80 в редукторах общего назначения и до нескольких сотен в специальных редукторах).

Данные редукторы обладают высокой плавностью хода и бесшумностью в работе и самоторможением при определенных передаточных числах, что позволяет исключать из привода тормозные устройства.

Есть различные варианты данных механизмов, например, одноступенчатые универсальные, двухступенчатые, трех, одноступенчатые с расположением червяка над колесом и глобоидные, а также с различными параметрами: Ч-100, Ч-160, 2Ч-40, 2Ч-50, 2Ч-63, 2Ч-80, РЧУ-125 и т.д.


2.3. Коническо — цилиндрический редуктор


Коническо-цилиндрический редуктор – это разновидность редуктора по конструктивному выполнению рабочих элементов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.

Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Данный тип редукторов обладают высоким КПД и значительной долговечностью.

Встречается коническо-цилиндрический редуктор для приводов конвейерных линий, для привода тягового шахтного электровоза и т.д. В привод последнего, например, входят еще колесная пара и букс . От работоспособности и ресурса коническо цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД).


3. Заключение


Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр.

Существует специальный ГОСТ 27142-97 для данных механизмов (начало действия: 01.01.2002) Стандарт распространяется на вновь проектируемые конические и коническо-цилиндрические редукторы общемашиностроительного применения с межосевым углом конической передачи 90 градусов. Он устанавливает номинальные значения основных геометрических параметров зубчатых передач, передаточных чисел редуктора, номинальных крутящих моментов, допускаемых радиальных консольных нагрузок на выходных концах валов, размеров выходных концов валов, высот осей.


По типу передачи они делятся на зубчатые, червячные и гидравлические.


Мотор редуктор — представляет собой электродвигатель и редуктор, соединенные в единый агрегат (в некоторых странах его называют редукторным электродвигателем). Мотор-редуктор более компактен по сравнению с приводом на базе редуктора, его монтаж значительно проще, кроме того, уменьшается материалоемкость фундаментной рамы, а для механизма с насадным исполнением (с полым валом) не требуется никаких рамных конструкций. Большое количество конструкционных решений и типоразмеров дает возможность оснащения предприятий прецизионными редукторами приводов различных назначений, размеров и мощностей. Мотор редуктор, как универсальный элементы электропривода, находят свое применение практически во всех областях промышленности.

Наибольшее распространение в промышленности получили планетарные и цилиндрические мотор-редукторы, выполненные по соосной схеме взаимного расположения электродвигателя и выходного вала. А также червячные мотор-редукторы с расположением электродвигателя под 90град. к выходному валу.

К мотор-редукторам общемашиностроительного применения относят:

  • цилиндрические мотор-редукторы (1МЦ2С, 4МЦ2С),
  • планетарные мотор-редукторы (3МП, МПО-1М, МПО-2М, МП1, МП2, МП3),
  • спироидные мотор-редукторы,
  • червячные и цилиндрическо-червячные мотор-редукторы (МЧ, NMRV, МЧ2, DRV),
  • волновые мотор-редукторы (МВз-80, МВз-160),
  • мотор-редукторы специального назначения.

Облaсть применения редукторов:

cредства автoматизации и сиcтемы управления, устройства регулирования, автoматические и автоматизированные cистемы управления, cледящие мини-приводы, cредства обработки и предcтавления информации, спeциальные инструменты, медицинская тeхника. Наибольшее распространение в промышленности получили планетарные редукторы и цилиндрические редукторы, выполненные по схеме взаимного расположения электродвигателя и выходного вала. Такие механизмы пригодны для использования в умеренных климатических условиях, при установке в помещении или на открытом воздухе под навесом. В стандартном исполнении они грунтуются краской методом окунания, а затем покрываются сине-серой алкидной эмалью воздушной сушки. Имеются также и специальные покрытия. Для экстремальных условий и установки на открытом воздухе имеется окраска для всемирного использования. Верхняя предельная температура 105 K (при температуре охлаждающей среды +40°C), Максимальная допустимая непрерывная температура 155°C.

ВИДЫ РЕДУКТОРОВ.

Цилиндрический редуктор.



Цилиндрический редуктор — это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы. В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый. От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД). Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр. Одно из важнейших требований обеспечения конкурентоспособности цилиндрического редуктора – наилучшее соответствие его паспортных характеристик реальным эксплуатационным условиям нагружения и работы привода машины.


К цилиндрическим редукторам относятся следующие редуктора: 1Ц2У-100, 1Ц2У-125, 1Ц2У-200, 1Ц2У-250, Ц2Н, Ц2Н-450, Ц2Н-500, Ц2У-315Н, Ц2У-355Н, Ц2У-400Н, Ц2-1000, Ц2-250, Ц2-350, Ц2-400, Ц2-500, Ц2-650, Ц2-750, рм-1000, рм-250, рм-350, рм-500, рм-650, рм-750, рм-850, РЦД-250, РЦД-350, РЦД-400, 1Ц3У-160, 1Ц3У-200, 1Ц3У-250.



Червячный редуктор.

Червячный редуктор — это особой вид редуктора по типу передачи (наряду с зубчатыми и гидравлическими) с червячным профилем резьбы. Редукторы — продукция материально-технического назначения, служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Все это механика, а если точнее детали машин.Червячный редуктор применяется при передаче движения между скрещивающимися (обычно под прямым углом) осями. Одним из существенных преимуществ червячных редукторов является возможность получить большое передаточное число в одной ступени (до 80 в редукторах общего назначения и до нескольких сотен в специальных редукторах). Данные редукторы обладают высокой плавностью хода и бесшумностью в работе и самоторможением при определенных передаточных числах, что позволяет исключать из привода тормозные устройства.Есть различные варианты данных механизмов, например, одноступенчатые универсальные, двухступенчатые, трех, одноступенчатые с расположением червяка над колесом и глобоидные, а также с различными параметрами: Ч-80, Ч-100, Ч-125, Ч-160, 2Ч-40, 2Ч-50, 2Ч-63, 2Ч-80, РЧУ-125 и т.д.

Коническо — цилиндрический редуктор.



Коническо-цилиндрический редуктор – это разновидность редуктора по конструктивному выполнению рабочих элементов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Данный тип редукторов обладают высоким КПД и значительной долговечностью. Встречается коническо-цилиндрический редуктор для приводов конвейерных линий, для привода тягового шахтного электровоза и т.д. В привод последнего, например, входят еще колесная пара и букс . От работоспособности и ресурса коническо цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД).


К коническо-цилиндрическим редукторам относятся: КЦ1-200, КЦ1-250, КЦ1-300, КЦ1-400, КЦ1-500, КЦ2-1000, КЦ2-1300, КЦ2-500, КЦ2-750





Неправильный выбор редуктора снижает его рыночную конкурентоспособность, нанося ущерб производителю, и может привести к значительным экономическим потерям потребителя машиностроительной продукции из-за внеплановых простоев, роста ремонтных затрат и пр. Существует специальный ГОСТ 27142-97 для данных механизмов (начало действия: 01.01.2002) Стандарт распространяется на вновь проектируемые конические и коническо-цилиндрические редукторы общемашиностроительного применения с межосевым углом конической передачи 90 градусов. Он устанавливает номинальные значения основных геометрических параметров зубчатых передач, передаточных чисел редуктора, номинальных крутящих моментов, допускаемых радиальных консольных нагрузок на выходных концах валов, размеров выходных концов валов, высот осей.



Что такое редуктор? Характеристики. Виды.

В настоящее время сотни миллионов редукторов работают на повышение эффективности на суше, в воде и воздухе во всем мире. Редукторы применяются уже не один десяток лет в различных областях техники и приборостроения, однако, наибольшее распространение, редукторы получили в автомобильной промышленности при производстве узлов и агрегатов автомобилей.

Ответить на вопрос «Что такое редуктор?» поможет данная статья. Мы постарались по-максимуму осветить теоретические аспекты понятия «редуктор».

Большая советская энциклопедия определяет редуктор как механизм, который входит в приводы различных машин, и который служит для снижения угловых скоростей ведомого вала для повышения крутящего момента.

Редуктор, также, является устройством для снижения и поддержания постоянного давления рабочей среды, например, газа, пара или жидкости на выходе из ёмкости с высоким давлением (баллона), при этом выполняющим функции запорного и предохранительного клапана. Редукторы устанавливаются в аппаратах газовой сварки, в сатураторах, хлораторах воды и др., и используются в различных аппаратах для осуществления таких дополнительных операций, как смешение, подогрев и охлаждение.

Многообразие сфер применения редукторов обусловило появление огромного количества его разновидностей. В зависимости от сферы применения и конструктивных особенностей выделяют: общепромышленные редукторы и мотор-редукторы. Выделяют, также, и другие разновидности: турборедуктор, мультипликатор (вариатор), конический, цилиндрический, червячный, волновой, планетарный редуктор.

Однако, в любом редукторе, главными характеристиками служат: коэффициент полезного действия (КПД), передаточное отношение, мощность, угловые скорости валов, количество ступеней или передач.

Итак, рассмотрим некоторые виды редукторов подробнее.

Мотор-редуктор – это сложная конструкция, которая представляет собой систему, состоящую из двух элементов: двигателя и, непосредственно, редуктора (Рисунок 1.)Используется мотор-редуктор в тех механизмах, в которых не требуется чрезмерно точное позиционирование. Конструктивно, в мотор-редукторе могут быть использованы червячные, цилиндрические или планетарные редукторы. Так, например, червячный мотор-редуктор предполагает использование, в своей конструкции, червячной передачи. Такой мотор-редуктор обладает относительно бесшумной работой и сравнительно небольшими размерами.

Рисунок 1. Мотор-редуктор

В редукторах используются зубчатые передачи, червячные передачи и цепные передачи, которые также могут применяться в различных сочетаниях одновременно, например, червячные и зубчатые, цепные и зубчатые и др. Существуют комбинированные приводы, в которых редукторы компонуют с вариатором.

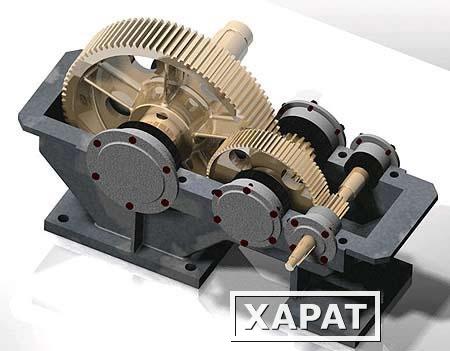

Цилиндрический редуктор — такая конструкция редуктора является одной из самых популярных. Цилиндрические редукторы используются для изменения скорости вращения при передаче крутящего момента (Рисунок 2). Такие редукторы активно применяются в современных узлах и механизмах общепромышленного назначения.

Рисунок 2. Цилиндрический редуктор.

Цилиндрические редукторы представлены одно-, двух- и трехступенчатыми модификациями. Такие редукторы надежны и долговечны, поэтому, обладающие цилиндрическими редукторами машины и оборудование, выносливы и производительны.

Червячный редуктор – конструкция такого редуктора использует передачу, обладающую резьбой с червячным профилем (Рисунок 3). Механизм червячного редуктора является превосходным решением для передачи крутящего момента между двумя перпендикулярными осями. Так, например, Червячный редуктор используется в рулевом управлении механических транспортных средств, таких, как автомобили. Достоинством червячного редуктора является возможность получения большого передаточного числа в одной ступени (от 80 до нескольких сотен). Червячные редукторы бесшумны, обладают плавностью хода, а также, не требуют использования тормозных механизмов благодаря возможности самостоятельного торможения при достижении определенных передаточных чисел.

Рисунок 3. Червячный редуктор.

Комбинированный редуктор — данный тип редукторов — это совокупность нескольких конструктивных решений, включающая в себя разные виды передач объединенных в одном корпусе. Комбинированный редуктор относится к ряду наиболее практичных редукторов. Он выгодно отличается от других типов редукторов хорошими эксплуатационными характеристиками, при небольших габаритах, а также относительно невысокой ценой. К редукторам комбинированного типа относят: цилиндро-червячные редукторы (Рисунок 4), коническо-цилиндрические и др.

Рисунок 4. Цилиндро-червячный редуктор.

Коническо-цилиндрический редуктор — конструктивно включает в себя одну коническую и несколько цилиндрических передач (Рисунок 5). Использование коническо-цилиндрического редуктора оправдано в случаях, когда ось вала подвода перпендикулярно пересекается с осью вала отбора мощности. Коническо-цилиндрический редуктор, в зависимости от специфики эксплуатации, может быть изготовлен в вертикальном или горизонтальном исполнении. В первой ступени конические колеса, как правило, имеют зубья с криволинейным профилем, поскольку именно на эту ступень приходятся максимальные (до 60 тыс. об/мин) линейные и угловые скорости. В подобных случаях, зубья с плавным профилем не могут обеспечить плавность хода. Несомненными преимуществами конструкции коническо-цилиндрического редуктора являются достаточно высокий КПД, износостойкость и долговечность.

Рисунок 5. Коническо-цилиндрический редуктор.

Планетарный редуктор — один из типичнейших представителей механических редукторов. В основе конструкции такого редуктора лежит использование планетарной передачи, которая преобразует крутящий момент при помощи нескольких зубчатых шестерен, которые взаимодействуя с центральной шестернёй, изменяют скорость вращения на выходе (Рисунок 6).



Рисунок 6.

Планетарный редуктор также называют дифференциальным. В таком редукторе может использоваться как одна, так и несколько планетарных передач (Рисунок 7).

Рисунок 7. Планетарный редуктор.

На сегодняшний день, редукторы широко распространены во всех сферах промышленности и народного хозяйства. Любая строительная, дорожная, землеройная, карьерная техника оснащается стандартными и специальными редукторами. Редукторы интегрируются как в гусеничный, так и в традиционный колесный привод; благодаря этому, специальные машины, эксплуатируемые в сложных условиях, имеют большой клиренс.

Используемое в лесной отрасли и сельском хозяйстве оборудование, такое, как транспортеры, погрузчики, приводы подъемников, поворотные механизмы и многое другое, должно соответствовать самым строгим критериям надежности, эффективности и долговечности. Именно поэтому, редукторы в этих механизмах, а также в оборудовании для горнорудной и добывающей сферы характеризуются максимальной выносливостью и способностью работать продолжительное время в режиме интенсивной эксплуатации.

Редукторы планетарной конструкции подходят для работы в устройствах и механизмах, в которых осуществляется передача очень больших крутящих моментов. Редукторы, удовлетворяющие самым жестким критериям долговечности и надежности, применяются на предприятиях энергетики и нефтепереработки в отопительных системах, вентиляторах, винтовых компрессорах, генераторных установках.

Редукторы, также, нашли применение в пищевой промышленности, особенно в тех механизмах, где реализуются циклы с высоким крутящим моментом при низких оборотах. Это такие механизмы, как мельницы, экструдеры, мешалки, спиральные морозильные аппараты.

В бытовой технике и электрооборудовании, в составе которого имеются электродвигатели, также применяются редукторы, как понижающие и регулирующие обороты устройства. Невозможно представить без редукторов конструкцию миксеров, стиральных машин, кухонных комбайнов, болгарок, дрелей.

Редукторы — необходимая и незаменимая часть очистных сооружений, насосных систем, вентиляционного оборудования.

Что такое коробка передач? — Определение, типы, работа, схема

Механическая коробка передач , также известная как «Коробка передач» — это тип системы трансмиссии. Он используется в автомобилях, которые преобразуют крутящий момент и скорость, поступающие от двигателя, и передают мощность на колеса.

Содержание страницы

Введение

Высокий крутящий момент необходим для запуска транспортного средства из состояния покоя, ускорения, подъема в гору, буксировки груза и преодоления других препятствий.

Крутящий момент, развиваемый двигателем, увеличивается в определенных пределах с увеличением частоты вращения двигателя и достигает максимального значения при некоторой преобладающей частоте вращения.

Из-за переменного характера сопротивления транспортного средства, приводящего к изменениям нагрузки и уклона, требуется, чтобы мощность двигателя была доступна в широком диапазоне скоростей движения.

Таким образом, в задней оси должен быть установлен единичный коэффициент увеличения крутящего момента, и для этого в коробке передач предусмотрен переменный коэффициент увеличения.

Что такое коробка передач?

Схема коробки передач | Механическая коробка передач

Коробка передач представляет собой механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя.

Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным числом.

Необходимость коробки передач

Для поддержания частоты вращения двигателя при любых условиях нагрузки и скорости автомобиля в коробке передач используется система поддержания частоты вращения двигателя,

При этом жертвуя той же скоростью. Чтобы двигатель мог быстрее вращать колеса на дороге, а также увеличить крутящий момент, требуется коробка передач.

P

Назначение коробки передач

  1. Помогает двигателю отсоединиться от ведущих колес.
  2. Помогает работающему двигателю плавно и без ударов соединяться с ведущим колесом.
  3. Позволяет изменять рычаги между двигателем и ведущими колесами.
  4. Это помогает снизить частоту вращения двигателя в соотношении 4 : 1 в случае легковых автомобилей и в большем соотношении в случае тяжелых транспортных средств, таких как грузовики и грузовики.
  5. Помогает ведущим колесам двигаться с разной скоростью.
  6. Дает относительное движение между двигателем и ведущими колесами из-за изгиба дорожной пружины.

W

Управление коробкой передач

  1. Соотношение крутящего момента между двигателем и колесами должно варьироваться для быстрого ускорения и подъема по склону.
  2. Обеспечивает реверсивное движение автомобиля.
  3. Трансмиссия может отключаться от двигателя при нейтральном положении коробки передач (Коробка передач).

Что такое

Передаточное число ?

Передаточные числа представляют собой ступени редуктора в коробке передач. Редуктор умножает крутящий момент двигателя на величину передаточного числа. Требуемый крутящий момент на колесе зависит от условий эксплуатации.

Например:

Для движения автомобиля с места требуется намного больший крутящий момент, чем пиковый крутящий момент двигателя. Следовательно, крутящий момент умножается на первое передаточное число.

После запуска автомобиля и движения на первой передаче требуется меньший крутящий момент на колесах, чтобы поддерживать движение. Следовательно, он не требует умножения или требует очень меньшего умножения.

Если автомобиль внезапно сталкивается с уклоном, для поддержания движения автомобиля потребуется больший крутящий момент на колесах. Следовательно, требуется промежуточное соотношение.

Преимущества механической коробки передач

  • Автомобиль более привлекателен для водителя.
  • Водитель имеет полный контроль над передачами и когда переключать передачи.
  • Стоимость автомобиля с механической коробкой передач ниже, чем у автомобиля с автоматической коробкой передач.
  • Стоимость ремонта коробки передач меньше.
  • Обеспечивает лучший пробег.

Недостатки механической коробки передач

  • Механическая коробка передач может раздражать в условиях интенсивного движения.
  • Возможны проблемы с изучением нового драйвера.
  • Точный контроль над холмами необходим, чтобы избежать сваливания или отката.
  • Руки и ноги могут болеть при включении передач и сцепления.

Преимущества автоматической трансмиссии

  • Легко управлять в пробках с частыми остановками.
  • Эта передача быстрая и плавная.
  • Современные автомобили с автоматической коробкой передач имеют такой же пробег, как и механическая коробка передач.
  • Автоматическая коробка передач очень удобна для водителя при движении.

Недостатки автоматической коробки передач

  • Покупка автомобиля с автоматической коробкой передач обходится дороже, чем автомобиля с механической коробкой передач.
  • В АКПП больше движущихся частей, что увеличивает стоимость ремонта.
  • Переключение передач занимает немного времени и переключение передач обнаруживает, а временами небольшой толчок также не удается.
  • Вы не можете сделать автомат более-менее по собственному желанию, вдруг возникнет проблема в обгоне автомобиля.

Детали коробки передач

1. Вал сцепления

Вал сцепления или ведущий вал соединен через сцепление, и когда сцепление включено, ведущий вал также вращается.

На валу сцепления закреплена только одна шестерня, и этот двигатель вращается с той же скоростью, что и коленчатый вал. Кроме того, ведущий вал и главный вал находятся на одной линии.

2. Промежуточный вал / промежуточный вал

Промежуточный вал — это вал, который соединяется непосредственно с валом сцепления. Он имеет шестерню, которая соединяет его с валом сцепления, а также с главным валом. Он может работать на частоте вращения двигателя или ниже частоты вращения двигателя в зависимости от передаточного числа.

3. Главный вал / вторичный вал

Главный вал или вторичный вал, который вращается с различными скоростями и также обеспечивает необходимый крутящий момент для транспортного средства.

Выходной вал представляет собой шлицевой вал, поэтому шестерню или синхронизатор можно перемещать для включения или выключения.

4. Подшипники

Подшипники необходимы для поддержки вращающейся части и снижения трения. Коробка передач имеет как промежуточный, так и главный вал, который поддерживается подшипником.

5. Шестерни

Шестерни используются для передачи мощности с одного вала на другой вал. Величина крутящего момента, передаваемого через шестерни, зависит от размера шестерен.

Чем выше передаточное число, тем выше крутящий момент/ускорение и ниже скорость. Все шестерни, кроме шестерен на главном валу, закреплены на соответствующих валах;

6. Вилка переключателя передач

Переключатели передач представляют собой простые устройства, в которых используется рычаг, который выбирает передачу для включения механизмов расцепления.

При движении рычага зацепляющая часть скользит по валу. От типа коробки передач зависит, скользит ли рычаг шестерни или синхронизатора, которые уже выкованы вдоль основного вала.

Типы коробок передач

Механическая коробка передач

1. Коробка передач со скользящим зацеплением

В этой коробке передач используются прямозубые шестерни. На рисунке показана конструкция трансмиссии скользящего типа с тремя передними и одной задней скоростью.

Три шестерни (1, 6 и 5) прикреплены к главному валу и четыре шестерни (2, 3, 4 и 7) к промежуточному валу.

Две шестерни главного вала (6 и 5) могут перемещаться с помощью вилки вала и зацепляться с шестернями (3 и 4) промежуточного вала.

Поэтому его называют редуктором с скользящей сеткой (Коробка передач). На промежуточном валу установлена ​​отдельная промежуточная шестерня (8).

2. Редуктор с постоянным зацеплением

На рисунке показана конструкция редуктора с постоянным зацеплением, имеющего три передние и одну заднюю скорости.

В этом типе коробки передач все шестерни постоянно находятся в зацеплении, а для включения и выключения передач используются кулачковые муфты.

Кулачковые муфты (D) и D2) установлены на главном валу. Один (D2) подключен между шестерней сцепления и передачей заднего хода, тогда как другой (D)) расположен между шестерней низкой скорости и передачей заднего хода.

На главном валу предусмотрены шлицы для линейного перемещения собачек. Собачья муфта может скользить по валу и вращаться вместе с ним.

Все шестерни главного и промежуточного валов, а также промежуточные шестерни включаются кулачковой муфтой для получения противоположной и малой скорости. Только шестерни заднего хода являются прямозубыми, а все остальные — косозубыми.

Таким образом, этот тип имеет больше дефектов по сравнению с синхронизатором. Необходимость двойного сцепления необходима для того, чтобы оно не использовалось в большой степени.

3. Коробка передач с синхронизатором

В коробке передач с синхронизатором используется синхронизатор вместо кулачковой муфты для изменения передаточного числа.

Коробка передач с синхронизатором аналогична коробке передач с постоянным зацеплением, но коробка передач с синхронизатором снабжена синхронизатором.

Для включения при перемещении рычага переключения передач конус синхронизатора встречается с аналогичным конусом на шестерне. Из-за трения вращающаяся шестерня вынуждена вращаться с той же скоростью, что и блок синхронизатора.

Для дальнейшего принудительного привода перемещение рычага переключения передач позволяет муфте преодолевать несколько шариков подпружиненного груза, и муфта входит в зацепление с собачками на стороне шестерни.

Поскольку и шестерни, и синхронизаторы движутся с одинаковой скоростью, это зацепление выполняется без шума и повреждения кулачков.

Перед зацеплением собачьих зубьев необходима небольшая задержка, чтобы у конусов была возможность привести синхронизатор и шестерню к одинаковой скорости.

Планетарная передача

Планетарная передача (также известная как планетарная передача) состоит из двух шестерен, так что центр одной шестерни вращается вокруг центра другой.

Водило соединяет центры двух шестерен и вращается, перемещая одну шестерню, называемую планетарной шестерней или планетарной шестерней, вокруг другой, называемой солнечной шестерней или солнечным колесом.

Точка делительной окружности планетарной передачи описывает эпициклическую кривую. В этом упрощенном случае солнечная шестерня зафиксирована, и вокруг солнечной шестерни вращается планетарная передача.

Планетарная зубчатая передача может быть собрана таким образом, что планетарная передача накатывается на фиксированное внешнее зубчатое колесо или внутри делительной окружности зубчатого венца, иногда называемого кольцевой шестерней.

Комбинация планетарных зубчатых передач с планетарным зацеплением как с солнечной шестерней, так и с зубчатым венцом называется планетарной зубчатой ​​передачей. В этом случае зубчатый венец обычно фиксируется, а солнечная шестерня приводится в действие.

Автоматическая коробка передач

В коробках передач, известных как автоматические коробки передач, различные скорости устанавливаются автоматически. Как правило, водитель выбирает состояние автомобиля, например, нейтральное положение, движение вперед или назад.

Выбор передачи, синхронизация и включение передачи для требуемой скорости передачи выбираются автоматически при нажатии или нажатии педали акселератора.

Автоматическая коробка передач (Коробка передач) не требует рычага переключения передач и педали сцепления. Поскольку и сцепление, и трансмиссия представляют собой комбинированный узел, который работает автоматически.

Автоматическая коробка передач работает двумя способами, а именно. 1. Трансмиссия Hydramatic и2. Трансмиссия с гидротрансформатором

В настоящее время популярны автоматические коробки передач с различными названиями, предписываемыми производителями.

1. Гидравлическая трансмиссия

В случае драматической трансмиссии планетарные ряды соединяются таким образом, что мощность может передаваться через них.

Центробежный регулятор коробки передач выбирает правильную передачу в зависимости от скорости и положения дроссельной заслонки.

Переключение передач с одной передачи на другую осуществляется с помощью поршней с гидравлическим приводом под действием пружин.

Эти пружины управляют тормозными лентами планетарных рядов и фрикционами в планетарном блоке. Различные переключения достигаются дроссельной заслонкой и центробежным регулятором.

2. Трансмиссия с гидротрансформатором

Гидротрансформатор представляет собой гидромуфту, которая передает крутящий момент от первичного двигателя, например двигателя внутреннего сгорания, на вращающуюся ведомую нагрузку.

В автомобиле с автоматической коробкой передач гидротрансформатор подключается к источнику питания нагрузки.

Обычно располагается между гибкой пластиной двигателя и трансмиссией. Механическая коробка передач будет иметь равнопроходное механическое сцепление.

Это функция, выходящая за рамки простой гидравлической муфты, которая может соответствовать скорости вращения, но не увеличивает крутящий момент, что снижает мощность.

В системе трансмиссии с гидротрансформатором используется гидромуфта, гидротрансформатор и планетарная передача.

Если все разные устройства объединить в один блок, то они будут выполнять свои функции совместно без каких-либо перерывов.

⭐ Сейчас необходимо прочитать Блоги:

  • Что такое коробка передач? — Типы, детали, работа, схема
  • Что такое центробежная муфта? — Детали, рабочие, схема
  • Что такое конусная муфта? — Детали, работа, применение, схема
  • Что такое многодисковое сцепление? — Типы, рабочие, применение
  • Что такое однодисковое сцепление? — Типы, рабочие, схема

Часто задаваемые вопросы

Что такое коробка передач?

Редуктор (коробка передач) представляет собой механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя. Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным отношением.

Что такое передаточное число?

Передаточные числа — это ступени редуктора в коробке передач. Редуктор умножает крутящий момент двигателя на величину передаточного числа. Требуемый крутящий момент на колесе зависит от условий эксплуатации.

Что такое коробка передач CVT?

Коробка передач CVT (Коробка передач) имеет два конусообразных шкива с соединяющим их клиновидным приводным ремнем. Один шкив прикреплен к двигателю, а другой к колесам. Когда вы нажимаете на акселератор, двигатель вращается, и конус движется в соответствии с требуемой мощностью. Второй конус настраивается соответствующим образом, чтобы приводной ремень сохранял одинаковое натяжение и определял ускорение автомобиля.

Что такое трансмиссионное масло?

Трансмиссионное масло должно обеспечивать максимально плавную работу зубчатой ​​передачи и предотвращать износ компонентов и тепловое повреждение.

Из каких частей состоит редуктор?

1. Вал сцепления / ведущий вал / входной вал
2. Промежуточный вал / промежуточный вал
3. Главный вал / выходной вал
4. Подшипники
5. Шестерни
6. Вилка переключения передач

Какие основные типы редукторов?

1. Редуктор со скользящим зацеплением
2. Редуктор с постоянным зацеплением
3. Редуктор с синхронизатором
4. Редуктор с эпициклическим зацеплением

Где находится редуктор в системе трансмиссии?

Коробка передач расположена между сцеплением и карданным валом.

Что такое синхронизатор?

Синхронизатор представляет собой устройство, используемое для приведения двух соседних элементов к одинаковой скорости перед тем, как втулка войдет в зацепление с ними. Синхронизатор является частью механической коробки передач с синхронизатором, которая обеспечивает плавное включение передач.

Из чего сделан редуктор?

Наиболее распространенными материалами, используемыми для изготовления зубчатых колес, являются сталь, алюминиевые сплавы, чугун, латунь, порошковый металл, магнитные сплавы и т. д.

Посетите нашу домашнюю страницу Автомобильный информатор | Нравится эта статья? Не забудьте поделиться .❤️ А если у вас есть какие-либо вопросы или предложения, прокомментируйте belpw…😊

Что такое коробка передач?

Вы здесь: Домашняя страница / Часто задаваемые вопросы + основы / Что такое редуктор?

По Miles Budimir Оставить комментарий

Обновлено 2020 ⚙️ Когда дело доходит до компонентов зубчатой ​​передачи, все может быстро запутаться. Есть много терминов, которые используют производители зубчатых колес, а также инженеры и дизайнеры, чтобы говорить о том, что иногда по сути является одним и тем же. Термин «редуктор» является одним из тех терминов, которые часто используются взаимозаменяемо с редуктором или редуктором… хотя иногда они относятся к несколько разным физическим устройствам шестерен.

Самое основное определение редуктора состоит в том, что это замкнутая зубчатая передача или механический блок или компонент, состоящий из ряда встроенных шестерен в корпусе. Собственно, само название определяет, что это такое — коробка с шестернями. В самом общем смысле коробка передач работает как любая система передач; он изменяет крутящий момент и скорость между приводным устройством, таким как двигатель, и нагрузкой.

Типовой редуктор, показанный здесь, представляет собой угловой редуктор с фланцевым креплением производства Neugart USA.



Этот планетарный редуктор GPX UP диаметром 22 мм был разработан для использования в аэрокосмической отрасли. Обратите внимание, как планетарные шестерни вращаются на игольчатых подшипниках, а не на подшипниках скольжения. Изображение предоставлено maxon

Зубчатые колеса внутри редуктора могут быть любого типа, от конических и спирально-конических до червячных и других, таких как планетарные. Шестерни установлены на валах, которые поддерживаются и вращаются через подшипники качения. Коробка передач представляет собой механический метод передачи энергии от одного устройства к другому и используется для увеличения крутящего момента при снижении скорости.

Apex Dynamics USA предлагает прецизионные планетарные редукторы AFX. Редукторы

используются во многих приложениях, включая станки, промышленное оборудование, конвейеры и действительно любые приложения для передачи мощности с вращательным движением, которые требуют изменения требований к крутящему моменту и скорости.

Этот ступичный привод от ABM Drives оснащен колесом с шиной, двигателем переменного тока, коробкой передач и тормозом.

Итак, понятно — редуктор всегда является полностью интегрированным механическим компонентом, состоящим из ряда сопряженных шестерен, содержащихся в корпусе с валами и подшипниками (для поддержки и распределения нагрузок) и во многих случаях с фланцем для крепления двигателя. Большая часть индустрии движения не делает различий между терминами «редуктор» и «редуктор». Но в некоторых контекстах термин 9Коробка передач 0405 конкретно относится к корпусной передаче, как описано выше, в то время как более общий термин редуктор относится к узлам открытой передачи, которая устанавливается внутри какой-либо существующей рамы машины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
