Диагностический разъем на Ладе Калина 1 и 2

Разъемы для диагностики 🔻
→
Лада Калина 🔻

Илья Васильев

Расположение диагностических разъемов

2 комментариев

29 апреля 2019

Рейтинг:

( 7 Ratings )

Содержание:

Где находится разъем для диагностики у Лады Калины 1 и 2
Распиновка OBD 2
Распиновка ЭБУ у ВАЗ 2119 — LADA KALINA
Выбор оборудования для диагностики Лады Калина
Рекомендованые статьи для владельцев Калины 1, 2
Рекомендуемые видео по диагностике

Время прочтения

Время на прочтение: 5 мин. 40 сек.

Сложность материала:

Для любителей — 3 из 5

Теги:

ELM327
OBD2
K-line
Лада Калина

Для подключения диагностического сканера и выполнения компьютерной диагностики необходимо знать, где находится OBD2 диагностический разъем вашего авто. Для подбора оборудования для диагностики так же дополнительно необходима информация по распиновке и типу разъема и электронного блока управления (ЭБУ).

Конструкторы Лады Калины 1 и 2 предусмотрели удобное расположение диагностической колодки, она расположена поблизости к рычагу трансмиссии.

Разъем прикрыт пластиковой крышкой, она держится на защелках. У второго поколения Калины диагностический разъему уже предусмотрен со своей отдельной крышкой. Тип разъема — OBD2 16 pin (16 контактный).

1. Где находится разъем для диагностики у Лады Калины 1 и 2

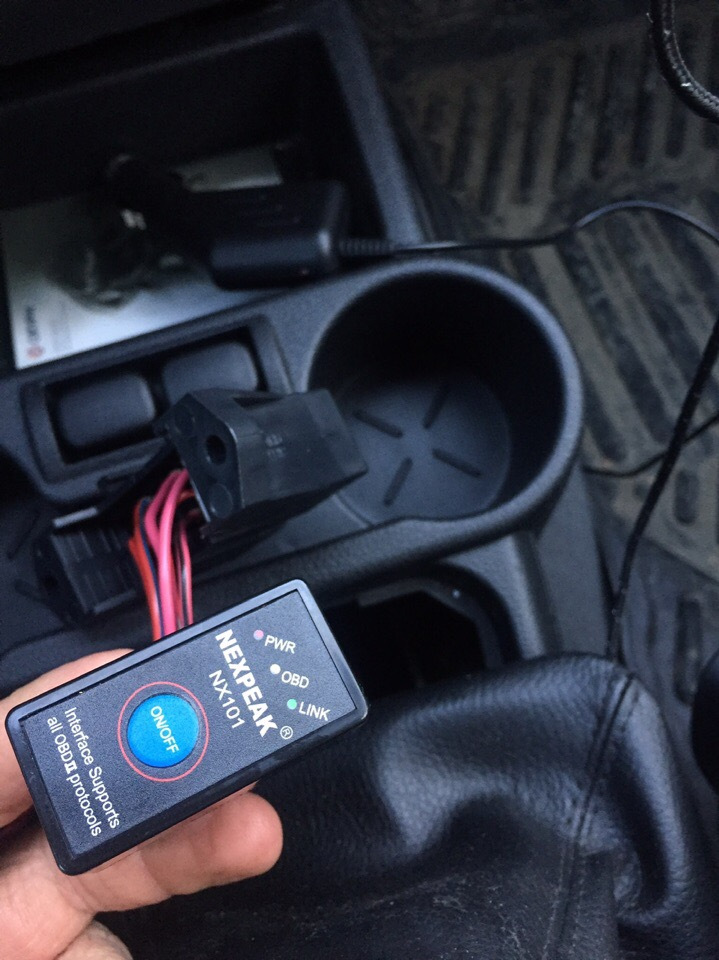

Вне зависимости от года выпуска LADA KALINA, колодка для диагностики расположена рядом с рычагом переключением передач у прикуривателя за пластиковой крышкой. Расположение указано на схеме цифрой 8.

Детальнее рассмотреть позицию можно на фотографии. Электронный блок управления (мозги) расположен не в самом продуманном и безопасном для электроники месте — под центральной консолью (тоннелем). Необходимо снять боковую панель, чтобы добраться до блока.

Многие владельцы Калины часто переносят ЭБУ в сторону пассажирского сиденья или в бардачок, чтобы обезопасить электронику.

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Смотреть

Распиновка:

1	2	3	4	5	6	7	8
9	10	11	12	13	14	15	16
Меньшая сторона трапеции

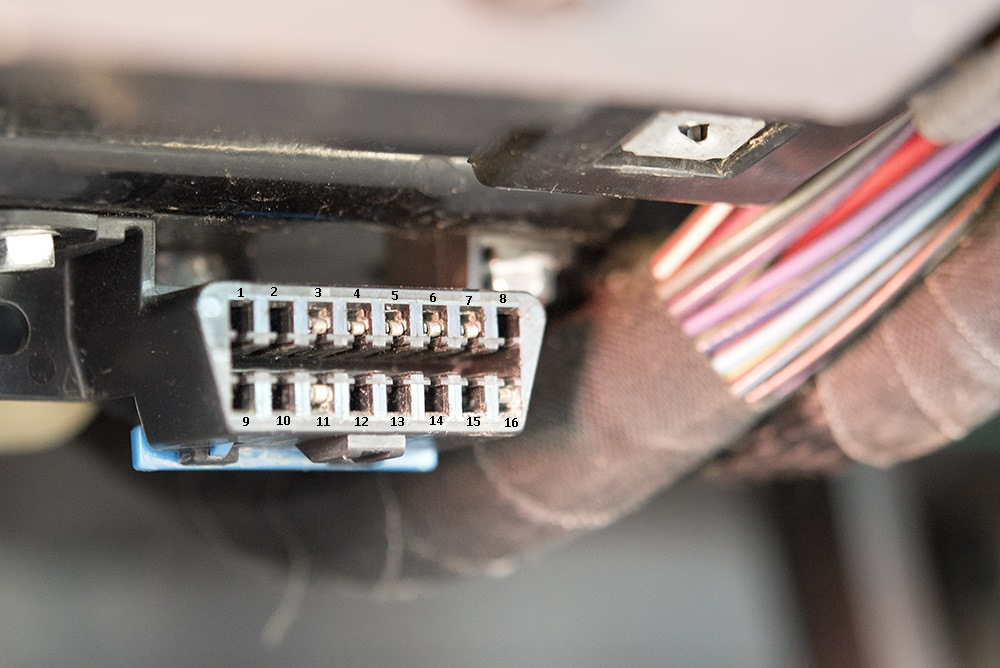

Пример на фото:

Выводы и их назначение:

№	Цвет	Назначение
2		J1850 Шина +
4		Заземление кузова
5		Сигнальное заземление
6		Линия CAN-High, J-2284
7		К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10		J1850 Шина-
14		Линия CAN-Low, J-2284
15		L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16		Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

3. Распиновка ЭБУ у ВАЗ 2119 — LADA KALINA

В частных случаях диагностики «мозгов» требуется знать распиновку и назначения выводов у электронного блока управления (ECU). В статье «Компьютерная диагностика Лады Калина своими руками» имеется вся документация на контроллеры ЭБУ, которые стоят на Калинах 1 и 2.

Ниже представлены PDF файлы с распиновкой ЭБУ. Отметим, что модель контроллера вашего авто указана на корпусе блока, поэтому для её идентификации потребуется снять ECU.

Назначение контактов:

4.

Выбор оборудования для диагностики Лады Калина

Вопрос по расположению диагностической колодки связан с необходимость проведения автодиагностики и подключения адаптера или сканера к Калине.

На LADA KALINA имеется несколько нюансов по совместимости автосканеров и программного обеспечения. Например, на некоторых ЭБУ имеется поддержка K-Line (К линия), а на некоторых нет. От этого напрямую зависит выбор адаптера для диагностики.

Для изучения таких вопросов ознакомьтесь с соответствующими статьями, документацией и разделами сайта:

5. Рекомендованые статьи для владельцев Калины 1, 2

Scan Tool Pro — бюджетный мультисканер для Лады Калина 1 и 2

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе Лады Калина 1 и 2.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!

Узнать подробнее

Расшифровка кодов ошибок LADA KALINA

Читать статью «Расшифровка кодов ошибок LADA KALINA»

Рекомендуемые программы для адаптеров и сканеров LADA KALINA

Читать статью «Рекомендуемые программы для адаптеров и сканеров LADA KALINA»

Scan Tool Pro – адаптер для Лады Калина 1 и 2

Читать статью «Scan Tool Pro – OBD2 адаптер для Лады Калина 1 и 2»

Обзоры OBD2 адаптеров для автодиагностики

Смотреть раздел «Обзоры OBD2 адаптеров для автодиагностики»

Рекомендуемые адаптеры и сканеры для автомобилей LADA KALINA

Читать статью «Рекомендуемые адаптеры и сканеры для автомобилей LADA KALINA»

Автодиагностика Лады Калина своими руками

Читать статью «Автодиагностика Лады Калина своими руками»

6. Рекомендуемые видео по диагностике

Получилось ли Вам найти диагностический разъем?

Да — нашёл самостоятельно

Нет — не смог найти

Да — нашёл после прочтения данной статьи

Илья Васильев
Автор сайта / Диагност

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Контакты для связи:

Почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Бортожурнал на DRIVE2.RU: Перейти

Канал на Яндекс.Дзен: Перейти

Группа ВКонтакте: Перейти

Задать вопрос

Добавить страницу в закладки

Другие статьи на эту тему

Задать вопрос автору

Диагностический разъем Lada Kalina и Priora, диагностика автомобиля через ноутбук

23.02.2022

Если в старых автомобилях диагностика неисправностей производится по факту наличия определенных симптомов поломки, то в более современных авто все значительно проще. Чтобы определить неисправность в работе того или иного узла, достаточно произвести компьютерную диагностику автомобиля. Где находится диагностический разъем Лада Калина и как проверить автомобиль — читайте ниже.

Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров. К данном разъему можно подключить не только ноутбук, но и любой другой мобильный гаджет по беспроводному соединению. Что касается непосредственно автомобилей Лада Калина, то в них используется трапециевидный разъема типа OBD-II на 16 контактов.

Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.

На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).

Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.

Для начала вам необходимо установить программное обеспечение на свой компьютер. Если вы умеете пользоваться интернетом, то этот шаг не вызовет у вас проблем, поскольку ничего сложного в его реализации нет. Если в комплекте к вашему адаптеру идет диск с драйверами, то их также необходимо установить в обязательном порядке, в противном случае компьютер просто не распознает устройство.

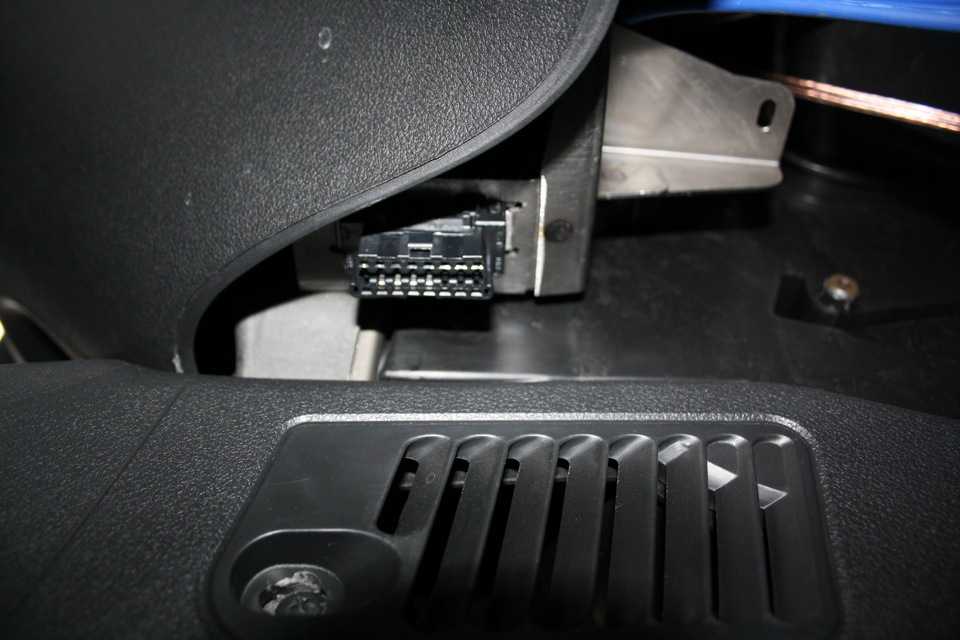

Затем нужно открыть крышку перед рычагом КПП или снять защитную накладку с правой стороны центральной консоли, в зависимости от версии авто. Вам следует получить и обеспечить беспрепятственный доступ к K-Line выходу, которому вы будете подключать ноутбук.
После того, как кабель будет подключен, вам необходимо удостовериться в том, что компьютер его распознал, для этого проверьте наличие подключения. Как вариант, для этого можно зайти в Диспетчер задач Windows и перейти во вкладку Оборудование. Если операционная система распознала устройство, в этой вкладке должна быть отмечена данная информация.
Если подключение произведено успешно, то вам нужно запустить проверочную программу на ноутбуке. После запуска утилита должна спросить у вас, какие узлы вы хотите диагностировать (трансмиссию, двигатель и т.д.). Если этого не случилось, то ориентируйтесь по меню — где-то должна быть кнопка «Начать диагностику», возможно, в меню Файл. Все неисправности, которые имеются, в виде кодов ошибок будут продемонстрированы в таблице.
Вам остается только произвести расшифровку полученных комбинаций цифр и заняться устранением поломок. Как показывает практика, довольно часто при проверке выскакивают неисправности датчиков — обычно такие проблемы обусловлены обрывом проводки или плохим подключением контроллеров. Поэтому если вы столкнулись с этим, не спешите менять датчики — попробуйте зачистить контакты на разъемах подключения, а также проверить целостность проводки.
После того, как неисправности будут устранены, нужно обнулить память блока управления, чтобы удалить из нее все коды ошибок. Обнулить память блока можно через диагностическую программу — обычно эту функцию можно найти в разделе Управление.
