Тюнинг кузова

Тюнинг кузова своими руками. Серийные машины, особенно восьмидесятых и девяностых годов, обычно имеют одинаковый угловатый и не очень привлекательный дизайн, и освежить его или поменять, можно несколькими способами, которые будут описаны в этой статье.

Да и более современные машины, с более аэродинамически совершенными кузовами, всё же многие автовладельцы хотят выделить из толпы. Но серийные пластиковые обвесы, продающиеся в магазинах, довольно дороги, делаются только для определённых моделей, да и не добавляют машине самого главного — того, что обвес (а соответственно и дизайн машины) будет в единственном экземпляре.Конечно же описать в одной статье все нюансы и варианты существенного изменения кузова в лучшую сторону и все этапы работ с металлом и пластиком не так то просто, особенно для новичков. Но в этой статье будет всё описано по возможности понятно.

Сделать машину единственной и неповторимой по дизайну, можно только доработав (изменив) кузов своими руками. Самый быстрый и не требующий больших вмешательств в серийный кузов — это конечно же наружный пластиковый обвес.

Поменять серийный бампер, например, можно тоже по- разному. Например, купить готовый и выпускаемый какой- то фирмой под определённую модель, можно купить на авторазборке более дутый бампер, от более свежей и «зализаной «машины, и разрезав его посередине, подогнать под ширину своей машины, а так же переделав его крепления.

Можно изготовить с «нуля» из полиэфирной или эпоксидной смолы и стеклоткани. Этот способ наиболее трудоёмкий и дорогой, но только он позволит сделать эксклюзив в единственном экземпляре. Это так же относится и к всевозможным спойлерам, накладкам, воздухозаборникам, расширенным колёсным аркам.

И здесь следует определиться, из чего всё это будет сделано, из более лёгкого, но трудоёмкого стеклопластика или из более тяжёлого и ремонтнопригодного листового металла, из которого можно изготовить всё гораздо быстрее. Выбирать вам. Я считаю, что выбор нужно делать изходя из формы изделия. Если деталь имеет сложную форму со множеством мелких выпуклостей или выпуклых рисунков ( см. фото боковой крышки мотоцикла и кофра), то легче будет изготовить эту деталь из стеклопластика ( стеклоткань со смолой).

Если деталь более пологая и имеет ровную и однообразную выпуклость по всей длине, как например, имеет расширенная колёсная арка, то лучше её изготовить из стального листа, будет и легче, и быстрее, если иметь необходимый для этого инструмент. К тому же нет смысла думать как прикрепить пластиковую деталь к металическому кузову, намного проще сделать деталь из металла и просто приварить её к кузову.

Какой инструмент и приспособления нужны для работ с листовым металлом и какой для работ с стеклопластиком мы рассмотрим по оттдельности. Главным принципом всех этих работ- это такой же принцип, по которому пошли и производители современных автомобилей, имеющих привлекательный дизайн.

Это принцип» раздутия» современного кузова и придания ему более плавных форм и переходов, что позволяет добиться ещё и меньшего коэффициента сопротивления воздуха, обтекаемого машину, что в купе с современными двигателями позволяет сократить расход топлива почти вдвое. Но главным достоинством всех этих работ- это конечно же, более свежий, элегантный и привлекательный дизайн.

Практика. Постараюсь описать изготовление одной и той же детали, но из двух разных материалов — стеклопластика и листового металла. Изготовим, например, самое простое — передний воздухозаборник (на капоте). Для изготовления этой детали из стеклопластика понадобятся глина или пластилин, количество которых зависит от размера детали, эпоксидная или полиэфирная смола (грамм 250), стеклоткань, желательно разной толщины, стеклошпаклёвка и финишная шпаклёвка- их количество зависит от того как вы выравняете (зашлифуете) поверхность засохшей смолы, ну и наждачная бумага.

Про грунтовку и краску не пишу, так как о правильной подготовке и нанесению лакокрасочного покрытия мы поговорим в отдельной статье подробно (например вот тут и вот здесь). Самым первым и ответственным этапом будет определение формы и размеров детали, а как я уже говорил, понадобится глина или пластилин, придется на время вжиться в проффессию скульптора.

Кроме того, если форма детали не получится, то в любой момент можно всё поправить или добавить материал, если не хватило. Стелим клеёнку на капот и лепим прямо по месту, это позволит визуально наблюдать за размером, относительно капота ( отходим назад и осматриваем с разных сторон) ,и если нравится форма и размер, то заглаживаем и окончательно формируем форму макета.

К тому же лепка прямо на капоте (через полиэтиленовую плёнку или малярный скотч) позволит нижней части вашего воздухозаборника повторить плавный изгиб капота и это впоследствии позволит сделать красивую стыковку готовой детали и поверхности капота..

Кстати, при лепке не забывайте проверять линейкой или картонными шаблонами симметричность детали, то есть, постоянно сравнивайте высоту и ширину каждой половинки детали.

Вылепив форму детали не забудьте по периметру сделать четыре или шесть симметричных утолщений( бобышек) в нижней части детали, благодаря им вы сможете просверлить в конце работ в них отверстия для винтов крепления детали, а эти утолщения усилят и сделают прочными места креплений и вашей детали будет не страшна вибрация и порывы ветра.

Вылепив макет из пластилина или глины, и одобрив его внешний вид, можно начинать накладывать форму из стеклоткани, но перед этим нужно наложить на форму два — три слоя из кусочков обычной бумаги, а клей подойдёт обычный, селикатный или сваренный из крахмала. Отрываем от старых газет кусочки и предварительно смазав макет клейстером или клеем лепим эти кусочки на форму, и накладываем несколько слоёв.

Клей для бумаги сохнет очень быстро и только после этого начинаем накладывать кусочки стеклоткани на смазаные эпоксидным клеем слои бумаги. Если обойтись без бумажных слоёв, то потом после высыхания будет очень трудно отделить высохший пластиковый воздухозаборник от пластилинового (глиняного) макета. Вместо кусочков бумаги можно использовать и малярный скотч, если деталь не имеет слишком крутых и резких изгибов.

Там где поверхность довольно ровная накладываем более крупные и толстые куски нарезаной стеклоткани, а там где малые радиусы или закругления, ложим более мелкие и тонкие кусочки, и добиваемся чтобы все кусочки перекрывали друг друга примерно на треть, это добавит прочности, а так же добиваемся чтобы все кусочки стеклоткани хорошо пропитывались смолой. Накладываем всего три — четыре слоя, так как деталь не силовая ( не держит другую деталь) и между каждыми слоями хорошо промазываем эпоксидкой.

Можно использовать и полиэфирную смолу, если найдёте, она менее текуча, но зато имеет едкий запах, Работаем в резиновых перчатках, и сразу много эпоксидного клея не разводим (двухкомпонентный состав 1 к 10), клей начинает полимеризовываться (застывать) уже через час. Если смола начинает густеть и вы не успеваете её использовать, то смолу можно разбавить ацетоном (но не более 10 процентов ацетона).

Самый верхний слой, желательно, покрыть смолой, разведённой каким- нибудь наполнителем ( пластиковая стружка, алюминиевая пудра и др.) Это не даст верхнему слою потечь и с боков изделия не будет подтёков, и застывших капель, которые нужно потом будет удалять вышкуриванием.

При застывании эпоксидка имеет свойство, хотя бы чуть чуть, но застыть с мелкими неровностями, ямками. Наша задача создать в этих ямках (впадинах) риски и царапинки, можно это сделать наждачной бумагой ( 80 — 200 абразив) или железной кисточкой, сделанной из трубки и тросика. Покрыв всю поверхность (и ямки и выпуклости) сеткой мелких царапин мы добьёмся максимальной агдезии (сцепки) верхнего слоя и стеклошпаклёвки.

Работаем в перчатках и желательно, в респираторе, так как стеклоткань сделана из тончайших стеклянных частичек, которые попав даже на кожу (не дай бог в дыхательные пути) , если расчесать вызывают раздражение. Покрыв поверхность стеклошпаклёвкой, можно отделить почти готовый воздухозаборник от глиняного макета.

Кстати, глину можно сохранить и обжечь в печи, превратив в керамику, это позволит вам при желании организовать мелкосерийное производство детали воздухозаборника и не только его, в отличие от пенопластового макета, который многие потом просто вымывают из детали ацетоном. Отделив воздухозаборник от макета, остаётся его ещё раз зашкурить, подровнять и вывести финишной шпаклёвкой под последующую грунтовку и покраску.

О работе с стеклотканью и эпоксидной смолой, можно почитать так же в этой статье, где я описал изготовление подиумов для динамиков, устанавливаемых в дверях автомобиля. Ну или здесь — в статье про изготовление подиума для сабвуфера, усилителя и монитора.

Последняя операция- это сверление крепёжных отверстий в бобышках изделия. Просверлив их, остаётся приложить воздухозаборник на заранее отмеренное посередине место на капоте и просверлить отверстия в металле капота, используя в начале сверления пластиковый воздухозаборник с отверстиями как кондуктор.

Так же нужно вырезать прямоугольные окна в капоте, соответственно форме воздухозаборника и подвести туда воздушный фильтр, это позволит создать инерционный надув и немного поднимет мощность.

Ещё советую на входных окнах капота закрепить металлическую сетку от всякого мусора и в местах отреза металла загрунтовать срезы и прокрасить. Остаётся покрасить готовое изделие и прикрепить к капоту с помощью винтов с красивыми хромированными головками, а можно сделать воздухозаборник (как на жёлтой машине), чтобы его крепления не были видны вообще. Для этого просто вклеиваются в воздухозаборник с обратной стороны гайки или бобышки с резьбой, а потом при закреплении воздухозаборника, болты или винты вворачиваются с обратной стороны капота.

Изготовление этого изделия из стального листа (0,8 — 1 мм) еще проще, так как потребуются кусок картона, скотч, ножницы по металлу и картону, кусочки листового металла, проволока диаметром 5 — 7 мм и сварочный полуавтомат.

Если вы захотите сделать верхнюю часть (потолок) воздухозаборника более выпуклую, тогда нужно будет повозиться подольше (используя английское колесо), однако, это не обязательно, так как эта деталь и с плоским верхом смотрится неплохо.

Для начала определяемся с размерами, только на этот раз работаем не с глиной, а с картоном. Вырезаем из картона верхнюю часть, боковинки , заднюю часть и склеив все эти детали скотчем, прикладываем к капоту машины. Не забываем проверять симметричность, верхнюю часть можно проверить сложив её пополам, а боковинки проверяем на одинаковость просто наложив одну на другую сверху. Если форма или размеры не устраивают, то вырезаем из картона побольше или поменьше и опять прикладываем, ведь картон это не металл и резать его очень легко.

Если приложенный на капот, пока картонный воздухозаборник устраивает по размерам и дизайну, то остаётся разобрать его, отклеив скотч, и приложив все картонки на листовой металл, просто обвести их чертилкой или маркером. Есть, правда, один нюанс, боковинки и верхнюю часть воздухозаборника можно слелать из цельного листа и потом только согнуть боковины на 90 или более градусов (зависит от выбранного дизайна) относительно верхней части, но для красивой и качественной гибки нужен листогиб — гибочный станок.

Если его нет, значит боковинки просто вырезаются отдельно и затем привариваются к верхней части, после шлифовки сварных швов деталь будет выглядеть как цельная. После переноски размеров на листовой металл вырезаем детали ножницами или болгаркой, затем прихватив боковинки к верхней части сваркой, проверяем требуемые углы, подгибаем, если нужно, а затем обвариваем.

изготовленные мной стеклопластиковые кофры для мотоцикла

самодельные бардачки из стеклоткани для мотоцикла

Далее, привариваем заднюю более низкую стенку, а затем к передним окнам, куда собственно, заходит воздух, нужно приварить выгнутые по форме окон из 5 — 7 мм проволоки кантики, которые придадут изделию законченный ( фирменый) вид и жёсткость, без этих кантиков создаётся впечатление незаконченного вида из за остроты кромки. Далее, остаётся приварить изнутри бобышки с резьбой или гайки для крепления воздухозаборника к капоту. Эти гайки приварите, приблизительно, на сантиметр выше кромки, так как нужно будет по кромке пустить резиновый уплотнитель.

После сварочных работ зашлифовываем все сварные швы снаружи, и если где- то неровности, кратеры и непровары, то просто перешпаклёвываем швы, ведь это же не швы бензобака. Остаётся всё отшлифовать брусочком с наждачкой, загрунтовать и покрасить изделие.

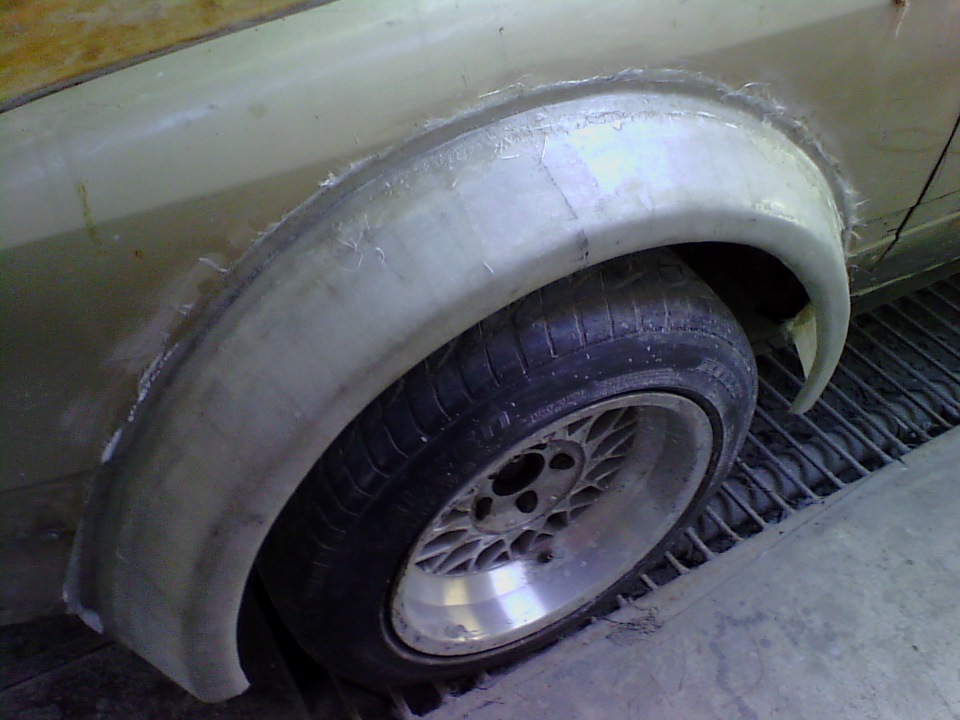

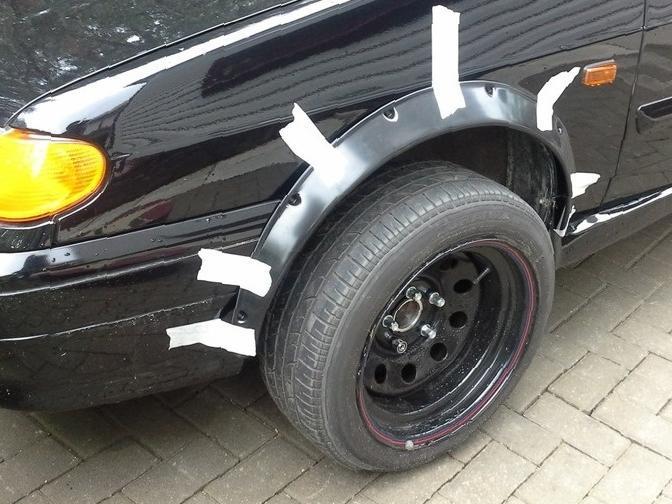

Расширение колёсных арок.

В изменении дизайна кузова автомобилей, наиболее частым и эффективным методом улучшения внешнего вида машины является расширение ступиц колёс, установка более широких колёс и соответственно расширение арок колёс. Колёса выдвигают в стороны с попощью ступичных переходников (в форме катушек) выточенных из качественных алюминиевых сплавов(например Д16) или титана (подробнее об этом в статье про широкие колёса — ссылка чуть выше).

После выдвижения колёс в стороны и замены их ширины на большую, машина приобретает вид мускулкара, а после замены пружин на более короткие ещё и приземестый спортивный вид с заниженным центром тяжести. Остаётся изменить только одно — расширить стандартные колёсные арки .

Работа начинается как всегда, с разметки и вырезания картонных шаблонов.Принцип один: вырезал примерил, не хватило ширины добавляем с помощью скотча полоску картона и опять примеряем, пока не добьёмся достаточной ширины прикрытия колеса и премлемого внешнего вида. Прикреплять картон к кузову для просмотра можно тем же скотчем.

Когда форма шаблона понравится, вырезаем из картона зеркальную копию. Один шаблон для правой арки, другой для левой в зеркальном отображении. То же самое проделываем и с задними арками, и после всего добавляем на каждой картонке по 2-3 сантиметра ширины (ну или запоминаем и потом добавляем эти 2-3 см на стальной детали) . Это нужно во первых для закатки наружных кромок арок на зиговочной машине, про которую читаем здесь.

Это придаст жёсткость и красивый вид («съест» примерно сантиметр — полтора ширины, может и больше, если арка большая и машина тоже), а во вторых ширина чуть уменьшится при придании выпуклости листовому металлу, ну а в третьих лишнее всегда легче отрезать чем добавить не достающий фрагмент.

Вырезав картонные шаблоны накладываем их на металический лист толщиной равной толщине кузова вашей машины(обычно от 0,7 у свежих до 1 мм у более древних моделей), обводим маркером и вырезаем сначала чуть с запасом болгаркой, а затем уже точно ножницами по металлу.

Далее для придания выпуклости понадобится кожаная подушка набитая дробью или песком, (пример кожаной подушки и молотков, можно посмотреть здесь) и молоток со сферическим и отполированным бойком. Определившись с какой стороны деталь будет выпуклой, этой стороной ложим на подушку и начинаем наносить частые удары, постепенно двигаясь по спирали от середины к краям.

Со временем деталь начинает приобретать выпуклый вид и одновременно приобретать жёсткость. Когда достигли необходимой глубины детали, ставим её уже не на подушку, а на плоскую и гладкую наковальню или плитку, и обязательно поверхность этой плитки должна быть если не полированной, то хотя бы шлифованной.

От этого зависит гладкость поверхности готовой детали. Уложив деталь на плитку, пластиковым молотком изнутри подравниваем неровности и шишки .Обстучав всю поверхность на плоской плите, вы естественно не выровняете деталь полностью .

Для окончательной отделки и придания гладкого и зеркального вида выпуклой детали её необходимо прокатать между роликами английского колеса (про английское колесо читаем вот тут). Начинаем прокатывать с небольшим прижимом и постепенно сжимаем штурвальчиком ролики скобы до максимального усилия. На выходе должна получиться идеально ровная делаль, которую выравнивать шпаклёвкой нет никакой необходимости.

Когда арка готова, пока не спешим её приваривать к кузову, так как нам необходимо сделать ещё одну( зеркальную копию) , которая пойдёт на другую сторону машины. А так как арка пока не приварена к кузову, то сверять с ней вторую арку при изготовлении будет намного легче.

И ещё, пока не приварили к кузову, нужно будет закатать кантик наружной кромки арки с помощью зигмашины (смотрите про зигмашинку кликнув по ссылке выше в тексте), это добавит жёсткости арке и придаст законченный фирменный вид.

И когда будете изготовлять вторую арку на другую сторону машины, то используйте картонный шаблон первой арки (только перевёрнутый), и при изготовлении второй арки, вы с помощью этого шаблона добьётесь одинаковой формы обоих арок.

Останется теперь приварить их точно к кузову, при необходимости обрезать часть родного крыла(с закатанной частью) и заполировать сварные швы. Задние арки делаем по такому же принципу, и когда будут приварены и задние арки, то желательно для полной гармонии и жёсткости соединить задние и передние арки расширенными порогами( см. фото на примере запорожца). Теперь нужно зашлифовать и перешпаклевать сварные швы, загрунтовать и покрасить.

Конечно же про тюнинг кузова дело интересное и необъятное и его невозможно описать в одной статье, но всё же надеюсь эта статья пригодится новичкам, творческих успехов всем!
