Бесплатный калькулятор короба сабвуфера — Помощь

INTRODUCTION

Создавая онлайн калькулятор короба сабвуфера мы старались сделать его максимально простым и интуитивно понятным для пользователя, чтобы помочь вам сделать чертеж короба за максимально короткое время. Если же у вас остались вопросы по каким-либо параметрам, мы подготовили для вас данный справочный материал.

BOX

Тип (выпадающий список)

Тип короба. На данный момент доступны закрытый ящик и фазоинверторный.

Ширина (единица измерения — миллиметры)

Внешняя ширина короба. При выборе данного параметра стоит отталкиваться от размеров места, где будет устанавливаться готовый короб.

Высота (единица измерения — миллиметры)

Внешняя высота короба. При выборе данного параметра стоит отталкиваться от размеров места, где будет устанавливаться готовый короб.

Глубина (единица измерения — миллиметры)

Внешний размер глубины короба. Данный параметр считается автоматически, в расчете учитываются параметры: ширина короба, высота короба, общий внутренний объем, толщина материала.

Чистый внутренний объем (единица измерения — литры)

Чистый внутренний объем необходимый для динамика, без учета каких-либо других элементов, расположенных внутри короба. Выбирая значение, необходимо отталкиваться от Vas (эквивалентного объема) динамика или можете использовать наш калькулятор объема короба.

Рекомендованный чистый объем для закрытого ящика:

  • от 8 до 12 литров для одного 8 дюймового динамика
  • от 13 до 23 литров для одного 10 дюймового динамика
  • от 24 до 37 литров для одного 12 дюймового динамика
  • от 38 до 57 литров для одного 15 дюймового динамика
  • от 58 до 80 литров для одного 18 дюймового динамика

Рекомендованный чистый объем для фазоинверторного короба:

  • от 20 до 33 литров для одного 8 дюймового динамика
  • от 34 до 46 литров для одного 10 дюймового динамика
  • от 47 до 78 литров для одного 12 дюймового динамика
  • от 70 до 120 литров для одного 15 дюймового динамика
  • от 120 до 170 литров для одного 18 дюймового динамика

Общий внутренний объем (единица измерения — литры)

Внутренний «грязный» объем короба с учетом всех элементов расположенных внурти короба. Данный параметр считается автоматически, в расчете учитывается: чистый внутренний объем короба, вытесняемый объем портом и динамиком.

Толщина материала (единица измерения — миллиметры)

Толщина материала (фанеры, мдф), из которого будет изготавливаться короб.

SUBWOOFER

Количество (выпадающий список)

Количество динамиков в коробе. На данный момент доступен расчет для одного или двух динамиков.

Размер (выпадающий список)

Размер динамика в дюймах. На данный момент доступны самые популярные размеры: 8, 10, 12, 15, 18 дюймов.

Cutout Diameter (единица измерения — миллиметры)

Диаметр выреза, необходимый для установки динамика и закрепления его на передней панели.

Установочная глубина (единица измерения — миллиметры)

Установочная глубина динамика

Woofer Displacement (единица измерения — литры)

Вытесняемый объем элементами динамика, расположенными внутри короба. Установите значение 0, если динамик будет устанавливаться мотором наружу. Внимание! Не путайте с параметром Vas.

Вы можете использовать примерные значеня:

  • 0.9 л для 8 дюймового динамика
  • 1.4 л для 10 дюймового динамика
  • 2 л для 12 дюймового динамика
  • 2.8 л для 15 дюймового динамика
  • 3.6 л для 18 дюймового динамика

Offset Relative to Center (единица измерения — миллиметры)

Смещение динамика по горизонтали относительно центра короба. Чтобы сместить динамик к левой стенке, необходимо указывать отрицательное значение.

Расстояние между динамиками (единица измерения — миллиметры)

Расстояние между динамиками. Параметр доступен, если установлено количество динамиков — 2.

Бренд (выпадающий список)

Вы можете выбрать любой бренд, если короб делается для определенного динамика.

Название (произвольное значение)

Вы можете указать любое название.

PORT

Тип (выпадающий список)

Тип фазоинвертора. На данный момент доступны труба и прямоугольный (щель). Параметр доступен, если выбран тип короба — фазоинверторный.

Количество (выпадающий список)

Количество портов. Параметр доступен, если выбран тип короба — фазоинверторный.

Частота настройки (единица измерения — герц)

Частота настройки фазоинвертора. Выбирая значение, необходимо отталкиваться от Fs (резонансной частоты) динамика. Более-менее универсальная настройка, подходящая к большинству сабвуферов — 36 Гц. Параметр доступен, если выбран тип короба — фазоинверторный.

Внутренний диаметр трубы (единица измерения — миллиметры)

Внутренний диаметр трубы. Параметр доступен, если выбран тип короба — фазоинверторный и тип порта — труба.

Толщина стенок трубы (единица измерения — миллиметры)

Толщина стенок трубы. Параметр доступен, если выбран тип короба — фазоинверторный и тип порта — труба.

Площадь порта (единица измерения — сантиметры квадратные)

Площадь фазоинвертора. Параметр доступен для редактирования, если выбран тип короба — фазоинверторный и тип порта — щель. Параметр считается автоматически, если выбран тип короба — фазоинверторный и тип порта — труба.

Рекомендованная площадь сечения порта:

  • от 60 до 115 см2 для одного 8 дюймового динамика
  • от 100 до 160 см2 для одного 10 дюймового динамика
  • от 140 до 270 см2 для одного 12 дюймового динамика
  • от 240 до 420 см2 для одного 15 дюймового динамика
  • от 360 до 580 см2 для одного 18 дюймового динамика

Длина порта (единица измерения — миллиметры)

Длина порта, необходимая для получения желаемой настройки. Параметр считается автоматически. При расчете учитываются: частота настройки, площадь порта и чистый внутренний объем короба.

Если выбран тип порта — труба и количество 2 шт, данный параметр указывает длину каждой трубы.

Вытесняемый объем (единица измерения — литры)

Вытесняемый объем портом и его деталями, расположенными внутри короба. Параметр считается автоматически.

Выдвинуть трубу из короба (единица измерения — миллиметры)

Если труба не помещается в короб, ее можно выдвинуть.

Как рассчитать короб для сабвуфера ⋆ Doctor BASS

Расчет короба для сабвуфера

Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.

Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.

Программы для расчета корпуса сабвуфера

Speaker Box Lite

Одна из самых современных и удобных программ для расчета сабвуферов. Speaker Box Lite поможет вам быстро и удобно рассчитать корпус для сабвуфера, а так же нарисовать его эскиз и сделать раскрой материала. Cтроит графики АЧХ, учитывает передаточную функцию салона, основывается на параметрах Тиля — Смолла, дополнительно отображает импеданс системы, фазовую характеристику, групповые задержки и т. п.



JBL speaker shop

Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.

BassBox 6 Pro

Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был  даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.





Bassport

Узконаправленная  программа, предназначена для  расчета портов фазоинвертора для определенного объема, полноценно корпус в ней не рассчитать. Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы,  расстояния до стенок и перегородок.



UniBox (Unified Box Model)

Очень простая программка, работает на  Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.


Скачать программы в разделе ЗАГРУЗКИ


Какую программу выбрать

На сайте есть гайды по для самых распространенных программ, ознакомившись с ними вы сможете решить, какая будет для вас удобнее:

  • Как рассчитать короб для сабвуфера с помощью BassBox 6 Pro
  • Как запустить JBL Speakershop на windows x64
  • Как рассчитать короб для сабвуфера с помощью JBL speakershop
  • Speaker Box Lite — самая удобная программа для расчета сабвуфера

Объем корпуса и площадь порта для сабвуфера

Фундаментом для расчета является объем предполагаемого корпуса, а от него зависит площадь порта.

Любой корпус содержит в себе какой-то объем воздуха. Так вот на определение оптимального размера влияет большое количество факторов:  это ход  динамика, резонансная частота, мощность, передаточная функция салона, сама настройка корпуса и т. п.  Тем не менее, проходя через воронку всех этих зависимостей, на выходе проявляются какие-то общие результаты и диапазоны, которые и применяются для первоначального определения объема. Диапазоны эти привязаны к площади диффузора динамика, как к одному из основных параметров. Даны они в кубофутах, это результаты множества опытов энтузиастов АЗ по всему миру, но нужно отметить что наибольший вклад внесли конечно американские коллеги. Такие диапазоны стали формироваться на американских форумах с начала 2000 годов, так же сюда замешаны общие рекомендации разных производителей и вот выведены примерные значения, которые все это время проверялись практикой и незначительно корректировались.

Если перевести в понятные нам литры, то получатся вот такие цифры.

Это лишь примерные рамки для отправной точки расчетов. Так как зависимостей очень много, и разные динамики в одном и том же объеме будут играть по разному. Так же один и тот же корпус в разных системах так же будет звучать по разному. Так вот для нахождения оптимального объема нужно учесть основные факторы, которые влияют на поведение сабвуфера.

Расчет корпуса закрытого ящика

Объем закрытого ящика влияет на итоговую резонансную частоту и добротность динамика.  И от этого будет зависеть на сколько динамик будет низко играть  и какой будет характер звучания.

Как ориентироваться в представленном диапазоне.

1) Смотрите на линию рассчитанной АЧХ в программе для расчета и подбирайте  тот предполагаемый график звучания, который вам подходит.

2) Так же ориентируйтесь на такой объем, что бы итоговая добротность была близка к 0,7.

3) Учитывайте мощность. В случае если усилитель у вас чуть меньше РМС сабвуфера и соответственно связка будет настроена на номинал усилителя. Двигайтесь в большую сторону, если же усилитель настроен на номинал динамика или просто равен по заявленной мощности сабвуферу – берите среднее значение. Если же вы очень опытный любитель АЗ и учли подъемы импеданса понижения напряжения и тп. и настроили мощный усилитель выше заявленного номинала динамика, что бы выжать из сабвуфера максимум, тогда ужимайте объем.

Чем больше объём ящика, тем легче двигаться диффузору и тем эффективность больше что и нужно на сравнительно малой мощности. Меньший  же объем имеет большую упругость и будет являться своего рода подушкой безопасности для динамика, что нужно на повышенных мощностях.  Это относится не только к ЗЯ но и к ФИ так как большой объем при высокой мощности может приводить к не достаточному демпфированию динамика на частоте настройки или превышению хода на других частотах.

К примеру, возьмем 10 саб с RMS 300 Вт, а усилитель — 250 Вт. В таком случае ориентируйтесь на объем в районе 18-20 литров.

Но при этом не забывайте про добротность и примерную АЧХ.  Вот среди этих параметров и нужно искать компромисс.

Расчет корпуса фазоинвертора

В случае с объемом действуйте так же как с ЗЯ. Только вместо добротности добавляется зависимость объема от настройки корпуса. Настройкой называют частоту, на которой сабвуфер будет наиболее эффективно работать, а соответственно и громче играть.

Настройка корпуса выбирается из музыкальных предпочтений. Если грубо то Low, srewed и всевозможные заниженные треки это 27-33 Гц; рэп, дабстеп и тп. 30-37 гц; джаз, рок инструментал, клубная музыка 40-45 Гц; а если всего понемногу – это 35-40 Гц.

Общее такое правило, чем ниже настройка, тем больше объем. Это связано с резонансной частой, а так же дает меньшее удлинение порта при понижении настройки.

Ориентируйтесь на максимум объема для настройки ниже 30 Гц и на минимум при настройке свыше 40 Гц.

Таким образом, при определении объема в представленных диапазонах ищите компромисс между мощностью настройкой и формой АЧХ.

Для фазоинвертора нужно еще определять площадь порта. Вообще основная задача, сделать порт таким, чтобы скорость в нем не превышала определенных значений, после которых, могут появляться шумы или чтобы он не запер ящик. Либо чтобы порт не был слишком большим, для правильной нагрузки сабвуфера.

Существует общая рекомендация  12 – 16 дюймов на кубофут. То опять же примерный диапазон. И площадь порта зависит, в том числе от мощности сабовой связки и чем итоговая мощность выше, тем больше нужен порт и наоборот. На слабых мощностях большой порт не нужен. Но это не все,  тут еще нужно учитывать форму порта, внутреннюю его площадь, шероховатость и тп. Как видите, опять все уходит гораздо глубже и из теории можно не выбраться. К счастью существует безопасное значение это как раз верхнее значение рекомендаций 16 квадратных дюймов на 1 кубофут объема или 3,65 кв.см. на 1 литр объема для щели. Для круглого порта можно использовать 3,2 3,65 кв.см. на литр. Эти значения гарантированно дадут вам порт, который будет хорошо работать в абсолютном большинстве переменных, даже не смотря на некоторые допущения и опускание некоторых зависимостей.

В принципе с опытом приходит понимание, где можно уменьшить порт, возможно для экономии места или иногда нужно правильно нагрузить связку на малой мощности. Но и данные рекомендации на 1 литр  не разочаруют и это отношение можно применять практически всегда.

Итоги

Итак, подведем итог. Чтобы подобрать объем для закрытого ящика определяемся с размером динамика и, учитывая итоговую добротность , мощность и разумеется саму АЧХ  выбираем объем из предложенного диапазона.

Для объема фазоинвертора берем во внимание АЧХ, мощность и желаемую настройку. Чтобы найти площадь порта в квадратных сантиметрах умножаем объем на 3 ,65. А длину уже считаем в программе для расчета которая вам нравится.

Видео

Представленные ниже видеоролики еще больше помогут вам в понимании принципов расчета сабвуферов. Но если вдруг, у вас нет времени или вы попросту не хотите разбираться, то можете заказать расчет у нас. Это услуга есть в нашей группе в ВК — вот ссылка на заявку.

Видео о выборе объема и порта:

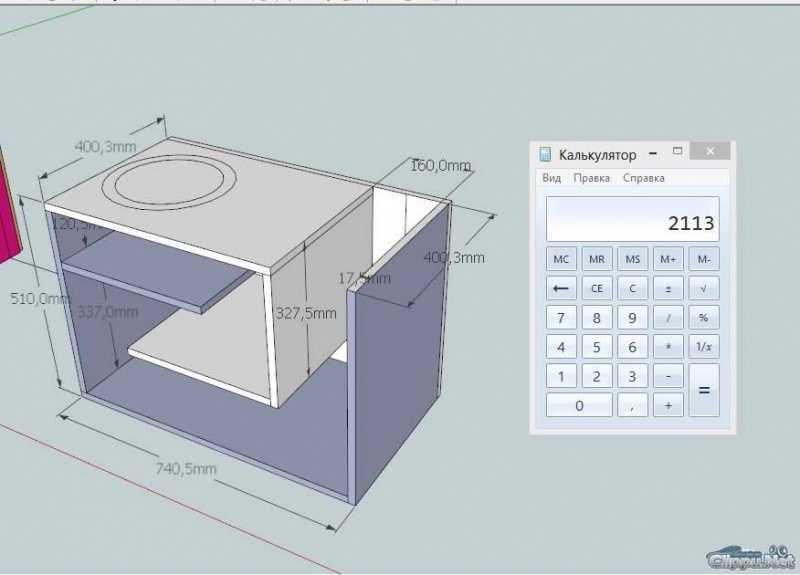

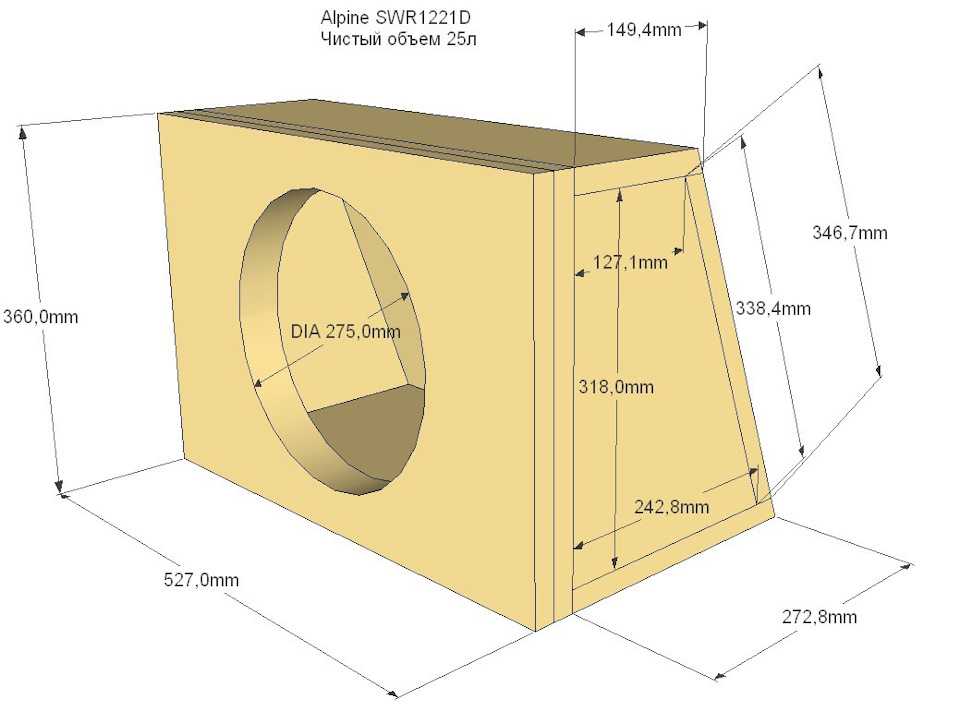

Ролик о том, как преобразовать нужный объем в размеры будущего ящика:

Удачи в расчетах!
