Где находится реле бензонасоса Лада Приора: фото, схема

В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.

Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.

Предохранитель бензонасоса и его функции

Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.

В чем состоит функция бензонасоса?

Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.

Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.

Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.

Принцип работы предохранителя бензонасоса

Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.

Нормированный ток между двумя контактами проводит контактная нить, расположенная между ними. Следует учитывать маркировку, например, при обозначении в «15А», постоянное напряжение тока не может превышать это значение. В случае прохождения большего напряжения, нить оборвется, а корпус расплавится.

Где находится реле бензонасоса Лада Приора

Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.

Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:

• главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
• второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
• найти дополнительный блок можно слева со стороны пассажира.

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.

Почему предохранитель бензонасоса выходит из строя

Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:

• бортовой компьютер;
• реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
• предохранитель, который находится рядом с реле.

Читайте также: Где диагностический разъем на Приоре

Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.

Подводя итог, можно отметить несколько важных моментов:

1. Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
2. Предохранитель обеспечивает защиту электроцепи.
3. В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.

Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.

Предохранители Лада Приора: где находятся, замена

Лада приора – автомобиль производства ВАЗ, ставший популярным среди всех слоев населения страны. Преимуществом данного транспортного средства является небольшая стоимость, а также внешние сходства с 10-й моделью.

АвтоВАЗ производил Приоры с двигателем 8 и 16 клапанов, но вторые приобрели большую популярностью. Однако в ходе эксплуатации Приоры зачастую возникают различные проблемы, и одной из наиболее популярных является поломка предохранителей в каком-либо из блоков. Подробнее о видах блоках, установленных в машину, а также о том, где находятся элементы и как производить их замену, можно прочитать в данной статье.

Схемы

Содержание

• Схемы
• Виды блоков
• Главный блок
• Монтажный блок
• Дополнительный монтажный блок
• Блок климатических приборов
• Замена

Стоит отметить, что электронный функционал у данной модели значительно выше, чем у ранее выпущенной «десятки». Однако его все равно нельзя назвать современными. К дополнительному функционалу можно отнести наличие:

• Печки с кондиционером;
• Подогрева;
• Электроусилитель руля;
• Прикуриватель.

За работоспособность каждой электрической цепи отвечают элементы, установленные в блоках, которые называются предохранителями и реле.

Виды блоков

Лада Приора оборудована тремя блоками:

• Главным.
• Монтажным.
• Дополнительным монтажным.

Также при производстве серии были выпущены люксовые модели, оборудованные еще одним блоком, где элементы регулировали работу техники климат-контроля.

Главный блок

Данный агрегат расположен под капотом неподалеку от аккумулятора. Над устройством размещен кожух из пластика, выступающий в качестве защиты. Рассматриваемый блок содержит шесть предохранителей, каждый из которых отвечает за работоспособность основных электрических систем автотранспорта. Ниже представлена схема с описанием каждого элемента.

• Контроллер работы двигателя.
• Выключатель системы зажигания. Также данный предохранитель отвечает за работу стеклоподъемников и вентилятора с радиатором.
• Подача сигнала, включение системы зажигания. Дополнительно элемент используется для того, чтобы включить или отключить стоп-сигнал и организовать освещение салона.
• Работоспособность электрогенератора.
• ЭУР.
• Работоспособность цепи электрического генератора.

Таким образом, данный блок считается одним из важных элементов конструкции автомобиля. С его помощью осуществляется подача топлива на бензонасос, а также регулируются основные системы, обеспечивающие комфортную езду.

Монтажный блок

Он расположен в салоне Приоры. Точное местоположение — под приборной панелью слева. Данный агрегат также защищен снимающейся крышкой, материал крышки – пластик. Крепление защитного элемента производится с помощью трех защелок, и чтобы их снять, необходимо каждую из них провернуть.

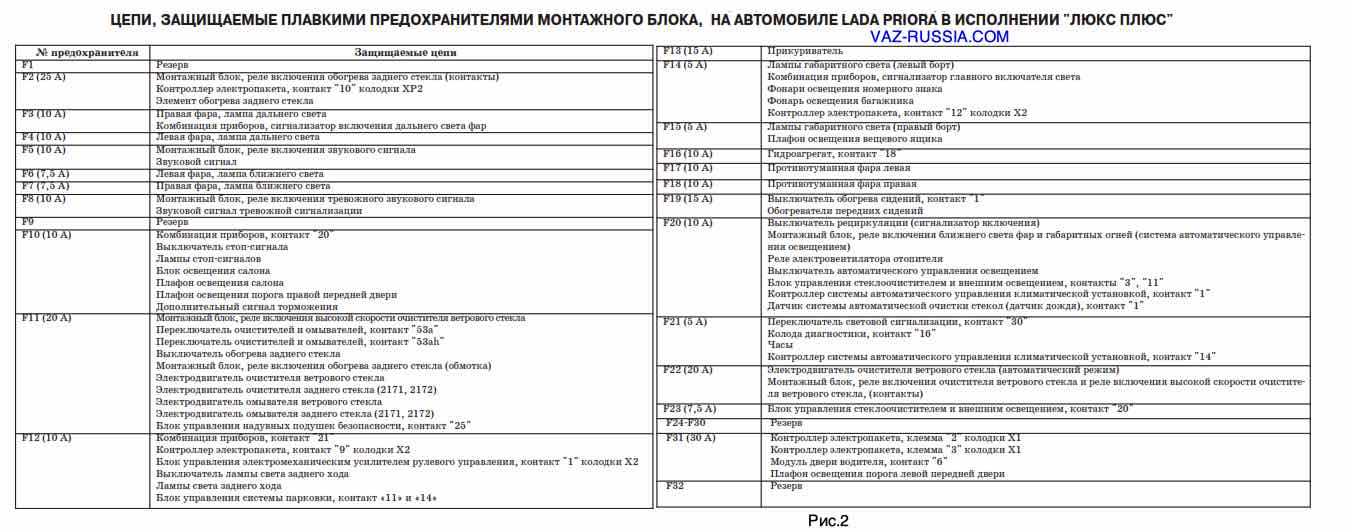

Ниже вновь представлено фото схемы, но на этот раз оно относится к монтажному блоку. Также после схемы приводится таблица с соответствующим обозначением предохранителя и его назначением.

Также предохранители, изображенные на схеме, отвечают за работоспособность огней габаритов (F14,15), дворников (F11), ламп на противотуманки (F17,18), обеспечивают работу магнитолы.

Стоит отметить, что расположение реле и предохранителей может быть различным в зависимости от типа комплектации транспортного средства. Поэтому в таблице представлены только основные элементы.

Дополнительный монтажный блок

Чтобы найти этот агрегат, необходимо заглянуть под левую ногу пассажира переднего сиденья. Устройство защищено специальной крышкой, закрепленной на блоке винтами.

Агрегат представлен двумя реле и тремя предохранителями, среди которых:

• К1. Включение зажигания.
• К2. Подача топлива на насос.
• F Работоспособность электрической цепи стартера и реле.
• F Включение контроллера двигателя.
• F Работа топливного насоса.

Становится понятно, какой элемент и за что отвечает. С помощью данного блока обеспечивается безопасное зажигание системы с помощью центрального замка. Также данный блок способствует бесперебойной работе АБС.

Блок климатических приборов

Как уже было сказано, на модели Лады Приоры Люкс устанавливается также блок, отвечающий за работоспособность климатических приборов. Он тоже является монтажным, однако расположен неподалеку от основного агрегата с предохранителями.

Замена

Если в процессе эксплуатации транспортного средства возникла поломка, и было обнаружено, что перегорел предохранитель, то необходимо произвести его замену. Если этого не сделать, прекратится подача электричества, например, на фары.

Выполнить процесс можно собственными руками, что значительно сэкономит денежные средства. Стоит рассмотреть несколько случаев:

• Если перегорел предохранитель основного блока, то необходимо заглушить двигатель, отсоединить клеммы от аккумулятора и только после этого приступать к рассматриваемому агрегату. С помощью инструментов нужно открутить крышку и пинцетом извлечь неисправный элемент. На его место тем же самым пинцетом будет установлен новый предохранитель. Стоит отметить, что к каждому блоку идет набор запасных предохранителей, и многие водители предпочитают возить его с собой, что является неплохим решением.
• В случае если сгорел предохранитель монтажного блока, требуется также отключить работу генератора. После этого с помощью отвертки необходимо извлечь блок из распиновки приборной панели. Как только все крепежные крючки будут откручены, а сам агрегат извлечен, можно воспользоваться пинцетом для замены.
• Наконец, последний случай – поломка предохранителя третьего блока. В этой ситуации нужно отключить подачу топлива и воспользоваться ключом на «8», чтобы открутить гайку щитка. Впоследствии на помощь снова придет пинцет.

Никаких сложностей процесс замены предохранителя не представляет, поэтому нет необходимости отправляться с автомобилем на СТО.

В результате следует сказать, что Лада Приора привлекает покупателей небольшой стоимостью, однако перегрев предохранителей – частая проблема в процессе эксплуатации. И чем дольше автолюбитель будет пользоваться данным транспортным средством, тем чаще он будет сталкиваться с подобной проблемой.
