принцип работы, как проверить своими руками, применение

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

Рис . 1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения U_холла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

• Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).
  Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
• Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

• униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
• биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Внешний вид цифрового датчика Холла

Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Пример использования аналогового элемента

Рассмотрим в качестве примера конструкцию датчика тока ы основе работы которого используется эффект Холла.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

• А – проводник.
• В – незамкнутое магнитопроводное кольцо.
• С – аналоговый датчик Холла.
• D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение U_ДТ, которое поступает на усилитель и далее на индикатор.
https://www.youtube.com/watch?v=fmLs9WsKx3I

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Внешний вид датчика Холла для СБЗ ВАЗ 2110

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

• Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
• Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
• Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
• Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
• В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

• попаданием мусора или других посторонних предметов на корпус ДП;
• произошел обрыв сигнального провода;
• в разъем ДП попала вода;
• сигнальный провод замкнулся с «массой» или бортовой сетью;
• порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
• повреждение проводов, подающих питание к ДП;
• перепутана полярность напряжения, поступающего на датчик;
• проблемы с высоковольтной цепью системы зажигания;
• проблемы с блоком управления;
• неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
• возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:

• отключаем от трамблера трехпроводной штекер;
• запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой.

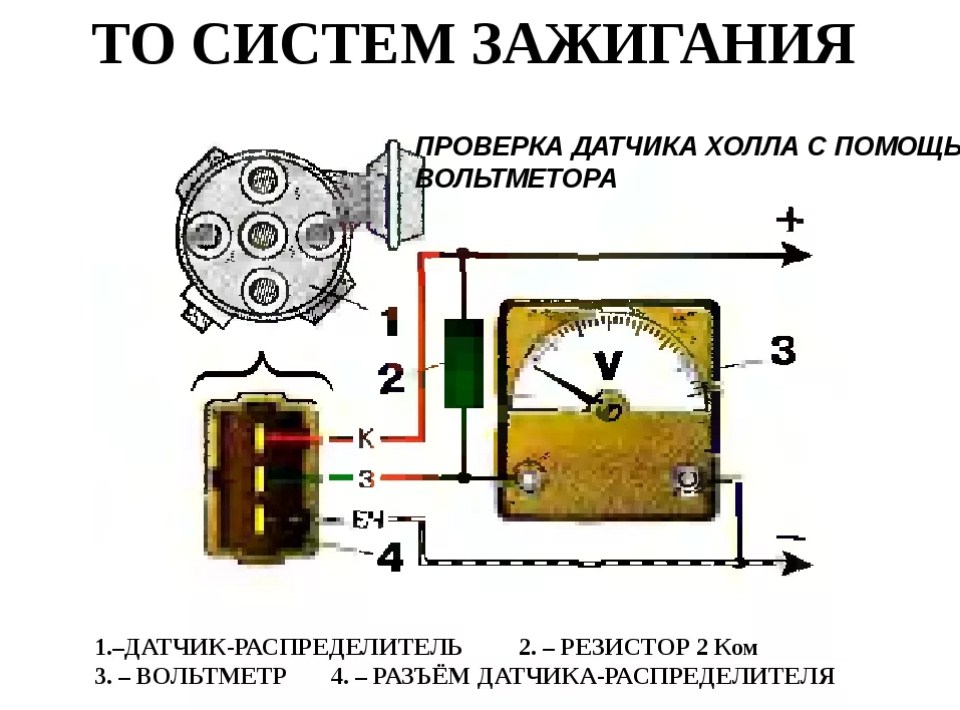

2. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

3. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Датчик Холла — принцип работы

В системах и устройствах каждого автомобиля есть масса приборов, которые несут только функцию информирования о том или ином процессе. На основе информации, которые эти устройства предоставляют, высшие по иерархии системы принимают решения о том или действии. Эти шпионы называются датчиками и собирают информацию о работе деталей и узлов, а после передают ее водителю. На современных автомобилях водитель избавлен от принятия большинства решений, поэтому всю работу делают за него электронные системы. Бесконтактная система зажигания и датчик Хoлла — яркий тому пример.

Содержание:

1. Датчик Холла, что это такое
2. Применение датчика в автомобиле
3. Преимущества автомобильного датчика Холла
4. Зажигание с датчиком Холла
5. Подключение и проверка датчика Холла

Датчик Холла, что это такое

Все автомобильные датчики классифицируются по параметру, который они определяют. Это может быть датчик температуры, датчик массового расхода воздуха, датчик движения или датчик положения. Датчик на эффекте Холла как раз применяется для того, чтобы определять положение коленчатого или распределительного вала.

Вкратце разберемся с этим эффектом, тогда станет понятнее, что представляет собой это устройство. Гальваномагнитное явление было открыто в 1879 году Эдвином Холлом, а суть этого открытия в том, что при установке проводника с постоянным потенциалом в магнитное поле, появляется разность потенциалов, то есть электрический импульс. На основе этого являения работает не только часть системы зажигания автомобиля, но и ионные ракетные двигатели, приборы, которые измеряют напряженность магнитного поля, и даже во многих мобильных устройствах в виде основы для работы электронного компаса.

Применение датчика в автомобиле

Холловское напряжение давно применяется в машиностроении и конструкции серводвигателей. Он идеально подходит для того, чтобы определять углы положения валов, а на машинах архаичной конструкции, датчик применялся для определения момента возникновения искры. Схема датчика проста и мы ее помещаем ниже.

Суть работы устройства в том, что когда подают ток на две клеммы участка полупроводникового материала (на чертеже — клеммы «а») и помещают его в магнитное поле, на двух других клеммах возникает импульсное напряжение, а оно может восприниматься устройством-приемником, как сигнал к определенным действиям.

Автомобильный датчик Холла принцип работы которого показан на схеме ниже, но буквально ее воспринимать было бы ошибкой. Дело в том, что современные датчики Холла представляют собой все элементы начерченного датчика в одном крошечном корпусе. Это стало возможным тогда, когда появились миниатюрные полупроводниковые  приборы.

Преимущества автомобильного датчика Холла

Микроэлектроника позволила добиться от устройства очень маленьких размеров, при этом, сохранив полную функциональность. Основные преимущества устройства современного датчика Холла в следующем:

• компактность;
• возможность разместить в любой точке двигателя или любого другого механизма;
• стабильность работы, то есть при любых оборотах вала, датчик будет корректно реагировать на его вращение;
• стабильность не только в работе, но и стабильность характеристики сигнала.

Наряду с бесспорными достоинствами и функциональностью устройства, оно имеет некоторые проблемы:

1.  Помехи — главный враг любого электромагнитного устройства. А помех в электрической цепи автомобиля более, чем достаточно.
2.  Цена. Датчик, основанный на эффекте Холла дороже обычного магнитоэлектрического датчика.
3.  Работоспособность датчика Холла сильно зависит от электронной схемы.
4. Микросхемы могут иметь нестабильные характеристики, что может повлиять на корректность показаний.

Зажигание с датчиком Холла

Теперь попробуем применить датчик на практике, а, точнее, интегрировать его в систему зажигания. А установим мы его в прямо в трамблер для того, чтобы руководить процессом искрообразования в бесконтактной системе. Схема установки датчика Холла показана на рисунке. Он установлен возле вала прерывателя-распределителя, на котором установлена магнитопроводящая пластина. Пластина-ротор имеет столько вращающихся сердечников, сколько цилиндров у двигателя.

Поэтому при прохождении пластины ротора возле датчика с поданным на него напряжением, возникает эффект Холла, с выводов датчика снимается импульс и подается на коммутатор, а оттуда на катушку зажигания. Она преобразует слабый импульс в высоковольтный и передает его по высоковольтному проводу на свечу зажигания.

Подключение и проверка датчика Холла

Подключить любой датчик Холла довольно просто, поскольку он имеет всего три вывода, один из которых минусовой и идет на массу, второй — питание, третий — сигнальный, с него и поступает импульс на коммутатор. Проверить, работает ли датчик довольно просто. Если автомобиль подает признаки неисправности системы зажигания, которые выражаются в плохом пуске или нестабильности работы, первое, что нужно проверить — именно этот датчик.

Для этого не нужно никаких сложных осциллографов, хотя по науке ДХ проверяют именно при помощи осциллографа. Для проверки работоспособности устройства, достаточно просто закоротить 3-й и 6-й вывод на колодке трамблёра. При включенном зажигании закороченные выводы приведут к образованию искры, что говорит о том, что датчик свое отжил.

Замена датчика — занятие на 10 минут, но чтобы не покупать новый, лучше проверить установленный, вполне возможно, что зажигание работает некорректно по другой причине. Таким образом, можно обнаружить поломку, сэкономить время и не покупать лишние детали. Следите за простейшими приборами, и неприятные сюрпризы будут обходить автомобиль стороной. Плотной всем искры и удачи в дороге!

Читайте также:

Датчик Холла — принцип работы

3.8 — Оценок: 39

RS Компоненты | электроник- и эль-компонентер

Компоненты РС | электроник- оч эль-компонентер

Вара продуктовый отдел

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino и средства разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Освещение
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Датчик Холла (HS)

Общее описание
      Сигнал первичного зажигания датчика Холла обычно используется в двигателях с распределителем, но в настоящее время распределительное зажигание используется очень редко.
Если система зажигания использует HS, она обеспечивает первичный сигнал для зажигания и для впрыска топлива.

Принцип работы датчика Холла
      Датчик Холла обычно устанавливается на автомобили с распределителем, в котором находится датчик Холла. ЭБУ двигателя питает датчик напряжением немного ниже номинального напряжения аккумуляторной батареи. Цепь датчика холла замыкается кабелем для обратной связи с землей. Возле переключателя Холла расположен магнит, поле которого заставляет переключатель возвращать низкое напряжение на модуль зажигания. На оптической оси распределителя крепится щиток с прорезями, количество которых соответствует количеству цилиндров. Выключатель Холла включается и выключается, пока магнит проходит между экраном и датчиком. Напряжение на усилитель подается по третьему сигнальному кабелю, а переключатель находится напротив оптической щели. Пока плотная часть экрана прилегает к выключателю, сигнал обратного напряжения прерывается из-за отклонения магнитного поля. Количество возвращаемых импульсов в четырехтактном двигателе равно количеству пазов. Важно отметить, что обратный сигнал представляет собой напряжение или его отсутствие и имеет прямоугольную форму.

Процедура проверки состояния датчика Холла
— Быстрая проверка датчика Холла —
(без запуска двигателя) датчик находится на распредвале. Только в некоторых системах (VW/Audi) датчик Холла расположен на маховике.

• Отсоединить центральный высоковольтный кабель от общего вывода крышки распределителя и подсоединить его дополнительным кабелем к головке блока цилиндров.
• Отсоединить разъем датчика Холла от распределителя.
• Найдите клеммы питания, выходного сигнала и заземления.
• Замкните на короткое время контакт < 0 > и < — > жгута проводов датчика холла с помощью дополнительного кабеля.
• Если между дополнительным кабелем, соединенным с высоковольтным кабелем, и головкой блока цилиндров проскакивает искра, катушка зажигания и автоматический выключатель зажигания способны дать искру и возможная причина неисправности в самом датчике Холла.

Проверить датчик Холла осциллографом

• Снять защитный резиновый кожух разъема датчика Холла.
• Подсоедините щуп заземления осциллографа к заземлению шасси.
• Подсоедините активный конец щупа осциллографа к разъему сигнала датчика Холла.
• Запустите двигатель и оставьте его работать на холостом ходу.
• Необходимо наблюдать следующий сигнал (рис. 2). Это форма сигнала правильно работающего датчика Холла. Рабочий цикл составляет примерно 35%.

Рис. 2

Если автоматический выключатель зажигания не работает должным образом, вы должны увидеть следующую форму сигнала (рис. 3):

Рис. 3

Рис. выглядит как.

Рис. 4

Другие возможные повреждения:
—  Отсутствие сигнала напряжения или рабочего цикла

• Остановите двигатель и снимите крышку распределителя.
• При подключенной муфте датчика Холла и включенном зажигании подключить активный конец щупа осциллографа к сигнальному выводу датчика Холла. Установите диапазон напряжения осциллографа на ± 15 В.
• Медленно проверните коленчатый вал двигателя.
  Когда щель экрана проходит через воздушный зазор, напряжение должно изменяться от 10В¸12В до 0В.

—  Отсутствие сигнала напряжения

• Отсоединить разъем датчика Холла от распределителя.
• Подсоедините активный конец щупа осциллографа к клемме < 2 > ( 0 ) жгута разъема.
  Показание напряжения должно быть 10В¸12В.
• При отсутствии напряжения от бортового компьютера на клемму < 2 > проверить омметром проводимость сигнальной цепи между датчиком Холла и бортовым компьютером.
• Если цепь исправна, проверьте наличие напряжения на соответствующей клемме разъема бортового компьютера. При отсутствии напряжения проверьте все клеммы питания и массы бортового компьютера.
