Стандартные предохранители Рено Логан 2 поколения предназначены для защиты силовых цепей автомобиля от перегрузки и короткого замыкания. Подобное назначение актуально для всех поколений и модификаций, включая машины Dacia 1 и последующих версий.
Для удобства ремонта и обслуживания основная масса вставок расположена в монтажниках, где также сосредоточены реле.
Содержание
- 1 Предохранители под капотом
- 2 Предохранители в салоне
- 3 Схема предохранителей
- 4 Распиновка
- 5 Описание
- 5.1 Предохранитель и реле кондиционера: где находится
- 5.2 Стартер
- 5.3 Вентилятор охлаждения
- 5.4 Ближний свет
- 5.5 Дальний свет
- 5.6 Предохранитель габаритов
- 5.7 Магнитола
- 5.8 Звуковой сигнал
- 5.9 Стоп-сигналы
- 5.10 Центральный замок
- 5.11 Реле и предохранители омывателя
- 5.12 Реле и предохранитель поворотов: где находится
- 5.
13 Печка - 5.14 Ходовые огни
- 5.15 Противотуманные фары
- 5.16 Реле дворников
- 5.17 Задний ход
- 5.18 Обогрев заднего стекла
- 5.19 Предохранитель АБС
- 5.20 Втягивающее реле Логан 2
- 5.21 Зарядка аккумулятора
- 5.22 Подсветка приборов
- 5.23 Стеклоподъемники
- 5.24 Подушки безопасности
- 5.25 Освещение салона
- 5.26 Предохранитель ДХО
- 5.27 Реле зажигания
- 5.28 Реле-регулятор генератора
- 6 Оригинал или аналог
- 6.1 Снять и заменить блок предохранителей
- 6.2 Замена предохранителей
- 7 Возможен ли ремонт
- 8 Итог
13 ПечкаПредохранители под капотом
Моторный отсек установлен за аккумуляторной батареей. Как выглядит корпус блока можно посмотреть на фото.
Основная панель предохранителей ответственна за защиту силовых цепей главного электрооборудования, обеспечивающего нормальную работу установки.

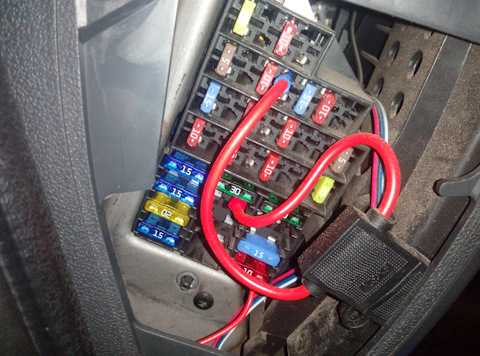

Предохранители в салоне
Модели 2014 – 2017 и последующих годов устанавливаются в специальной нише под приборной панелью. Основная роль вставок – защита вспомогательных блоков и цепей от перегрузки.
Схема предохранителей
Расположение блоков для моделей первого поколения 2008-2011 и второго 2018 годов практически не отличается. Оба элемента (салонный и подкапотный) смонтированы по аналогичному принципу.
На фото выше представлена расшифровка предохранителей под капотом и в салоне.
Распиновка
Сильно отличается для моделей 2007-2012 и 2014-2018 годов. Машины первого поколения не имеют отдельных элементов, которые монтируются во второй версии.
Представить общую распиновку блока невозможно по причине сложности.
Описание
На Логане второго поколения используются предохранители стандартного типа и строения. Внутри детали присутствует плавкий элемент, который при скачке напряжения перегорает.
Так происходит размыкание электроцепи и агрегат отключается. Для удобства использования элементы делаются со смотровыми щелями или в прозрачном корпусе.
Реле действуют по другому принципу. На корпусе узла присутствует несколько выводов. Низковольтная сторона подключается к управляющей цепи агрегата. При подаче напряжения внутри замыкается высоковольтная группа, так происходит включение мощных потребителей.
Предохранитель и реле кондиционера: где находится
На моделях 2006 и 2015 годов расположение вставок и реле значительно отличается. В первой модификации авто агрегат не устанавливался. Рассматривать построение цепи лучше на авто после рестайлинга.
Муфта компрессора кондиционера запитана через элемент EF10. Деталь подкреплена реле eR4. Обе вставки монтируются под капотом.
Вспомогательные системы прибора запитаны через вставки F39 и R1.
Стартер
На авто в новом кузове после 2016 года, предохранитель включения стартового устройства находится под номером F37.
Силовые участки цепи питаются от отдельной релюшки, смонтированной на левом крыле автомобиля. Непосредственный запуск ДВС осуществляется от втягивающего реле, установленном на корпусе электромотора.
Вентилятор охлаждения
На авто с кондером предохранитель системы охлаждения двигателя устанавливается под капотом — eF12. Кулер работает на одной скорости, если требуется более интенсивный обдув, цепь проходит через указанный элемент.
Ближний свет
Лампы головной оптики имеют собственные реле, смонтированные на корпусе устройства. Цепи ближнего света проходят через предохранители F4 и F5 для левого и правого борта.
Дальний свет
Аналогично устроена система питания оптики в режиме дальнего освещения. Здесь за питание ламп отвечают вставки F2, F3 для левого и правого осветительного элемента.
Предохранитель габаритов
Питание огней разделено на два контура.
Передняя часть питается от предохранителя F7. Задок работает от вставки F6. Релюшки габаритов установлены отдельно от блока. Элементы производитель разместил под приборкой.
Магнитола
На авто после 2013 года аудиосистема подключена одновременно через два предохранителя. Первый F16 отвечает за работу устройства от замка зажигания. Второй элемент F32 питает магнитофон напрямую от аккумуляторной батареи.
Звуковой сигнал
Независимо от модификации, предохранитель клаксона устанавливается на автомобиль в одном месте. На популярных модификациях авто – это вставка F10.
Стоп-сигналы
Активация выполняется от датчика, смонтированного под педалью тормоза. Далее на прибор поступает напряжение через вставку F18.
Центральный замок
Оборудование ЦЗ разделено на две части. Силовые магистрали замыкаются от предохранителя F30. Кнопки управления запитаны от F29.
Реле и предохранители омывателя
Питание моторчика лобового стеклоомывателя выполнено от вставки F15.
Работа дворников контролируется элементом F38.
Реле и предохранитель поворотов: где находится
Отдел проводки ламп запитан от элемента F24. Реле находятся вне блока, подобное расположение обусловлено желанием производителя сэкономить полезное пространство.
Печка
Реле отопителя устанавливается на позиции R4. Выключатель замыкает контакты силовой магистрали мотора печки. Предохранитель расположен на тыльной стороне монтажной панели в приборке.
Ходовые огни
Система выполнена на экономных лампах, что позволяет запитать цепь от одного предохранителя. Здесь за работу освещения отвечает элемент F17.
Противотуманные фары
Система ПТФ более нагружена, здесь применены энергоемкие потребители, что заставляет производителя устанавливать силовой предохранитель Ef8 в моторном отсеке. Для задней части машины противотуманки вынесены на F9.
Реле дворников
Питание на мотор дворников поступает через элемент F15. Универсальная вставка также ответственна за защиту других цепей.
Задний ход
Переключатель на КПП подает сигнал к лампе через элемент F15.
Обогрев заднего стекла
Отдельно следует рассмотреть систему защиты и питания нагревательного тенна ветрового стекла кормовой части авто. Напряжение на прибор подается через управляющий предохранитель F16, который подключен к реле R2.
Предохранитель АБС
Элементы антиблокировочной системы разделены на два контура по левому и правому борту авто. Датчики защищены от Ef3/6 для каждой стороны машины.
Втягивающее реле Логан 2
Устройство стартера представляет собой сложный узел без которого невозможно запустить силовую установку автомобиля. Деталь смонтирована на корпусе стартера.
Зарядка аккумулятора
Система зарядки АКБ не меняется с 2005-го машины. здесь присутствует реле и силовой предохранитель. Оба элемента расположены между генератором и накопителем энергии.
Подсветка приборов
Стандартная вставка находится на позиции F31 салонного блока.
Стеклоподъемники
Для разгрузки бортовой цепи машины и упрощения конструкции проводки, изготовитель разбил систему приводов стеклоподъемников на два контура. Передний отсек питается через F1. Задние двери запитаны через элемент F8.
Подушки безопасности
Конструкция подразумевает наличие всего одного предохранителя. В Логане второго поколения – это F20.
Освещение салона
Если на машине перестала работать подсветка внутри, первым делом следует проверить элемент F7, смонтированный в салоне.
Предохранитель ДХО
Информация уже указана выше — F17
Реле зажигания
Система сложна. Агрегаты разделены на два участка. Первый защищается от EF11. Вторая часть eR5 питает модуль ЭСУД.
Реле-регулятор генератора
Регулятор монтируется непосредственно возле агрегата. Устройство отвечает за контроль и выравнивание напряжения, поступаемого в бортовые магистрали.
Оригинал или аналог
Беря в учет исключительно элементы – нет разницы в используемых предохранителях.
На авто устанавливаются вставки единого образца.
Если дело касается реле, одна половина представляет собой общепринятые устройства. Вторая версия используется только на описываемом авто. Для примера можно взять реле вентилятора. Оригинал продается под артикулом 20240041. Если деталь перегорела или повреждена, ее можно заменить сторонним аналогом. Единственной разницей будет качество производства – аналоги обычно менее долговечные.
Снять и заменить блок предохранителей
Следует придерживаться простого алгоритма действий.
- Надежно закрепить машину в устойчивом положении.
- Отключить силовые жилы от аккумулятора.
- Снять крышку монтажника, используя подходящий инструмент.
- Освободить крепления устройства и вынуть его с посадочного места.
- Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.
Замена предохранителей
Периодически один или несколько элементов в машине перегорает и требуется их замена.
Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.
Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.
Возможен ли ремонт
Блоки Логан 2 условно подлежат ремонту и восстановлению. Обычно агрегат меняется целиком, но если проблема не серьезная, можно обойтись и обращением к квалифицированному электронщику.
Итог
Стандартные вставки Логана 2 поколения достаточно надежны и просты в обслуживании. Замена поврежденного реле или плавкой вставки не доставит труда даже малоопытным автолюбителям.
Оставить отзыв
Рено логан 2 — блоки с предохранителями и реле
Renault Logan относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan.
Производился с кузовами универсал и седан. Рено логан 2 поколение выпускалось в 2014- 2019 году и по настоящее время. Мы покажем где находятся блоки с предохранителями и реле рено логан 2 , фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.
Рено Логан 2
Обращаем Ваше внимание что количество элементов, а так же их расположение в блоках зависит от комплектации и года выпуска автомобиля и может отличатся от представленной информации.
Реле и предохранители под капотом
Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.
Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электровентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |
Предохранители и реле в салоне
Так же как и у 1 го поколения данный блок установлен в торце слева.
Схема
Назначение
| F1 | 30А электро стеклоподъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стеклоподъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | резерв |
| F22 | резерв |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7. 5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
За прикуриватель отвечает предохранитель 33 на 15А.

Схема блока предохранителей Рено Дастер 2010-2016 гг. Рено Дастер 2010, 2011, 2012, 2013, 2014, 2015 и 2016
, получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Содержание
Расположение блока предохранителей
Моторный отсек
Пассажирский салон
Блок предохранителей расположен за крышкой на приборной панели со стороны водителя.
Отсоедините крышку A, используя прорезь 1.
Ad vertisements
Схемы блока предохранителей
Салон, версия 1
4
Назначение предохранителей в салоне автомобиля с левосторонним управлением
| Номер | Назначение |
|---|---|
| A | Стеклоподъемник со стороны водителя |
| B | Полноприводная (4WD) трансмиссия |
| С | Сжиженный газ |
| D | Розетка для аксессуаров сзади |
| E | ЭБУ салона, стартер |
| 1 | Передний электростеклоподъемник |
| 2 | Левая фара дальнего света |
| 3 | Правая фара дальнего света |
| 4 | Левая фара ближнего света |
| 5 | Правая фара ближнего света |
| 6 | Фонари задние |
| 7 | Передние габаритные огни |
| 8 | Задние электростеклоподъемники |
| 9 | Задние противотуманные фары |
| 10 | Звуковой сигнал |
| 11 | Автоматическая блокировка дверей |
| 12 | ABS-ESC, датчик тормоза, датчик сцепления |
| 13 | Внутреннее освещение, освещение багажника, освещение перчаточного ящика |
| 14 | Пустое место |
| 15 | Стеклоочиститель |
| 16 | Круиз-контроль/ограничитель скорости, предупреждение о непристегнутом ремне безопасности, система помощи при парковке, мультимедиа, кондиционер, подогрев сидений, рычаг АКПП, ЦЭКБС |
| 17 | Дневные ходовые огни |
| 18 | Стоп-сигналы |
| 19 | Система впрыска, приборная панель или приборная панель, салон, рычаг секвентальной коробки передач |
| 20 | Подушка безопасности |
| 21 | Полноприводная трансмиссия (4WD), газ, автоматическая коробка передач, секвентальная коробка передач, задняя передача |
| 22 | Рулевое управление с усилителем |
| 23 | Обогрев заднего ветрового стекла, подогрев сидений, сигнализация непристегнутых ремней, система помощи при парковке, дополнительный обогрев салона, круиз-контроль/ограничитель скорости, обогрев ветрового стекла |
| 24 | ЭБУ салона |
| 25 | ЭБУ салона |
| 26 | Указатели поворота |
| 27 и 29 | Подрулевой переключатель |
| 28 | Не используется |
| 30 | Не используется |
| 31 | Приборная панель |
| 32 | Радио, панель управления кондиционером салона, вентиляция салона, розетка для аксессуаров сзади |
| 33 | Прикуриватель |
| 34 | Диагностика и радиорозетка |
| 35 | Размораживание зеркала заднего вида |
| 36 | Наружные зеркала с электроприводом |
| 37 | ЭБУ салона, стартер |
| 38 | Стеклоочиститель ветрового стекла |
| 39 | Вентиляция салона |
Объявление vertisements
Назначение предохранителей в салоне автомобиля с правым рулем
| Номер | Назначение |
|---|---|
| A | Стеклоподъемник со стороны водителя |
| B | Полноприводная (4WD) трансмиссия |
| C | Задний кондиционер |
| D | Розетка для аксессуаров сзади |
| E | ЭБУ салона, стартер |
| 1 | Передний электростеклоподъемник |
| 2 | Левая фара дальнего света |
| 3 | Правая фара дальнего света |
| 4 | Левая фара ближнего света |
| 5 | Правая фара ближнего света |
| 6 | Фонари задние |
| 7 | Передние габаритные огни |
| 8 | Задние электростеклоподъемники |
| 9 | Задние противотуманные фары |
| 10 | Рог |
| 11 | Автоматическая блокировка дверей |
| 12 | ABS-ESC, выключатель тормоза |
| 13 | Внутреннее освещение, освещение багажника, освещение перчаточного ящика |
| 14 | Не используется |
| 15 | Стеклоочиститель |
| 16 | Мультимедиа |
| 17 | Дневные ходовые огни |
| 18 | Стоп-сигналы |
| 19 | Система впрыска, приборная панель или приборная панель, салон, рычаг секвентальной коробки передач |
| 20 | Подушка безопасности |
| 21 | Полноприводная трансмиссия (4WD), передача заднего хода |
| 22 | Рулевое управление с усилителем |
| 23 | Круиз-контроль/ограничитель скорости, заднее стекло, предупреждение о непристегнутом ремне безопасности, парковочные датчики, дополнительный обогрев салона |
| 24 | ЭБУ салона |
| 25 | Не используется |
| 26 | Указатели поворота |
| 27 и 29 | Подрулевой переключатель |
| 28 | Не используется |
| 30 | Не используется |
| 31 | Приборная панель |
| 32 | Радио, панель управления кондиционером салона, вентиляция салона, разъем для аксессуаров сзади |
| 33 | Прикуриватель |
| 34 | Диагностика и радиорозетка |
| 35 | Размораживание зеркала заднего вида |
| 36 | Наружные зеркала с электроприводом |
| 37 | ЭБУ салона, стартер |
| 38 | Стеклоочиститель ветрового стекла |
| 39 | Вентиляция салона |
Салон, версия 2
Ad vertisements
Назначение предохранителей в салоне (версия 2)
| № | А | Описание |
|---|---|---|
| F1 | 20 | Электродвигатель стеклоочистителя — комбинированный переключатель омывателя/стеклоочистителя — ЦЭКБС |
| F2 | 5 | Панель приборов — управление реле топливного насоса на борту — ЭБУ системы впрыска |
| F3 | 10 | Выключатель стоп-сигнала |
| F4 | 10 | ЦЭКБС — диагностический разъем — транспондерный блок — контроль схемы переключения передач — противоугонный трекер |
| F5 | 5 | Электроблок управления автоматической коробкой передач – управление реле стартера – электроблок управления распределением крутящего момента спереди/сзади |
| F6 | — | Не используется |
| F7 | — | Не используется |
| F8 | — | Не используется |
| F9 | 10 | Левая фара ближнего света — панель приборов |
| F10 | 10 | Правая фара ближнего света |
| F11 | 10 | Левая фара дальнего света — приборная панель |
| F12 | 10 | Правая фара дальнего света |
| F13 | 30 | Двойное управление задним стеклоподъемником со стороны водителя — управление реле безопасности детей |
| F14 | 30 | Двойной передний стеклоподъемник водителя |
| F15 | 10 | ЭБУ антиблокировочной системы тормозов |
| F16 | 15 | Радио |
| F17 | 15 | Основной электромагнитный рупор — дополнительный электромагнитный рупор |
| F18 | 10 | Задний левый габаритный огонь — передний левый габаритный огонь |
| F19 | 10 | Задний правый габаритный фонарь — освещение салона — панель приборов — ЦЭКБС — управление аварийной сигнализацией — панель управления кондиционером — магнитола — выключатель центрального замка дверей — прикуриватель первого ряда — режим 4×4 управление — правое освещение номерного знака — левое освещение номерного знака — передний правый габаритный фонарь — переключатель антипробуксовочной системы — управление обогревом заднего стекла — переключатель датчика приближения к парковке |
| F20 | 7,5 | Задний противотуманный фонарь |
| F21 | 5 | Панель приборов |
| F22 | — | Не используется |
| F23 | 15 | Предохранитель на версии с сигнализацией: питание на сирены через реле сирены на плате |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | 5 | Блок управления подушками безопасности и преднатяжителями |
| F27 | 20 | Электродвигатель стеклоочистителя заднего стекла – комбинированный переключатель омывателя/стеклоочистителя – переключатель фонарей заднего хода – датчик нейтрали и заднего хода на механической коробке передач – модуль автоматической коробки передач – электронный блок управления датчиком парковки |
| F28 | 15 | Выключатель потребителя — панель приборов — радио — ЦЭКБС |
| F29 | 15 | ЦЭКБС — диагностический разъем — противоугонный блок |
| F30 | 20 | ЦЭКБС |
| F31 | 15 | Питание к передним правым и левым противотуманным фарам через реле передних противотуманных фар на борту — контрольная лампа панели приборов |
| F32 | 30 | Выключатель обогрева заднего стекла |
| F33 | — | Не используется |
| Ф34 | 15 | Электрический блок управления распределением крутящего момента между передними и задними колесами |
| F35 | — | Не используется |
| F36 | 30 | Питание блока вентилятора холодного воздуха через реле блока вентилятора холодного воздуха и панель управления кондиционером |
| F37 | 5 | Электропитание правого и левого боковых зеркал с электроприводом через электропривод наружных зеркал |
| F38 | 15 | Радио — прикуриватель первого ряда |
| F39 | 10 | Реле управления вентилятором холодного воздуха |
Этот блок расположен в салоне, в нижней левой части приборной панели
40A – Детская безопасность
Назначение предохранителей в салоне автомобиля с правым рулем
| Номер | Назначение |
|---|---|
| A | Стеклоподъемник со стороны водителя |
| B | Полноприводная (4WD) трансмиссия |
| C | Задний кондиционер |
| D | Розетка для аксессуаров сзади |
| E | ЭБУ салона, стартер |
| 1 | Передний электростеклоподъемник |
| 2 | Левая фара дальнего света |
| 3 | Правая фара дальнего света |
| 4 | Левая фара ближнего света |
| 5 | Правая фара ближнего света |
| 6 | Фонари задние |
| 7 | Передние габаритные огни |
| 8 | Задние электростеклоподъемники |
| 9 | Задние противотуманные фары |
| 10 | Рог |
| 11 | Автоматическая блокировка дверей |
| 12 | ABS-ESC, выключатель тормоза |
| 13 | Внутреннее освещение, освещение багажника, освещение перчаточного ящика |
| 14 | Не используется |
| 15 | Стеклоочиститель |
| 16 | Мультимедиа |
| 17 | Дневные ходовые огни |
| 18 | Стоп-сигналы |
| 19 | Система впрыска, приборная панель или приборная панель, салон, рычаг секвентальной коробки передач |
| 20 | Подушка безопасности |
| 21 | Полноприводная трансмиссия (4WD), передача заднего хода |
| 22 | Рулевое управление с усилителем |
| 23 | Круиз-контроль/ограничитель скорости, заднее стекло, предупреждение о непристегнутом ремне безопасности, парковочные датчики, дополнительный обогрев салона |
| 24 | ЭБУ салона |
| 25 | Не используется |
| 26 | Указатели поворота |
| 27 и 29 | Подрулевой переключатель |
| 28 | Не используется |
| 30 | Не используется |
| 31 | Приборная панель |
| 32 | Радио, панель управления кондиционером салона, вентиляция салона, разъем для аксессуаров сзади |
| 33 | Прикуриватель |
| 34 | Диагностика и радиорозетка |
| 35 | Размораживание зеркала заднего вида |
| 36 | Наружные зеркала с электроприводом |
| 37 | ЭБУ салона, стартер |
| 38 | Стеклоочиститель ветрового стекла |
| 39 | Вентиляция салона |
Ad vertisements
Моторный отсек (K4M690-K4M694)
Назначение предохранителей и реле в моторном отсеке (K4M690-K4M694)
| № | А | Описание |
|---|---|---|
| Плата предохранителей 597-1 | ||
| F1 | 50 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| F2 | 25 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| Плата предохранителей 597-2 | ||
| F1 | 40 | Предохранитель в версии с кондиционером: Питание блока вентилятора охлаждения через реле высокой скорости блока вентилятора или через реле низкой скорости блока вентилятора на плате реле и резисторе блока вентилятора — питание муфты кондиционера через реле муфты кондиционера на борту |
| Плата предохранителей 597-3 | ||
| F1 | 60 | Замок зажигания — монорычаг — питание к предохранителю F23 в блоке предохранителей в салоне |
| F2 | 60 | Питание монолевера — питание предохранителей F29 и F36 в блоке предохранителей салона |
| Плата предохранителей 597-4 | ||
| F1 | — | Не используется |
| F2 | 25 | Питание предохранителей F34 в блоке предохранителей в салоне на версии 4×4 (полный привод) |
| Плата предохранителей 597-5 | ||
| F1 | 30 | Предохранитель в стандартной версии с обогревом: питание блока вентиляторов охлаждения через реле блока вентиляторов низкой скорости на плате реле |
| F2 | 25 | Управление и питание реле блокировки впрыска на плате реле — питание реле топливного насоса на плате реле |
| F3 | — | Не используется |
| F4 | — | Не используется |
| Опорная пластина диода 597-6 | ||
| Диод | Муфта кондиционера | |
| Плата реле 299 | ||
| A | 20 | Передние противотуманные фары |
| Б | 20 | Рог |
| Реле блока 233 | ||
| 233 | 40 | Вентилятор холодного воздуха |
| Плата реле 1047 | ||
| A | 20 | Блокировка впрыска |
| B | 20 | Топливный насос |
| Плата реле 784 | ||
| А | 20 | Вентилятор низкой скорости в сборе |
| B | 20 | Муфта кондиционера |
| Реле блока 336 | ||
| 336 | 40 | Высокоскоростной вентилятор в сборе |
| Плата реле 1639 в версии FLEXFUEL | ||
| А | — | Не используется |
| B | 20 | Дополнительный топливный насос |
Моторный отсек (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
Назначение предохранителей и реле в моторном отсеке (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
| № | А | Описание |
|---|---|---|
| Плата предохранителей 597-1 | ||
| F1 | 50 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| F2 | 25 | Электрический блок управления антиблокировочной системой тормозов на версиях без электронной программы стабилизации |
| Плата предохранителей 597-2 | ||
| F1 | 40 | Предохранитель в версии с кондиционером: питание блока вентиляторов охлаждения через реле блока вентиляторов высокой скорости или через реле блока вентиляторов низкой скорости на плате реле и резистор блока вентиляторов |
| Плата предохранителей 597-3 | ||
| F1 | 60 | Замок зажигания — монорычаг — питание к предохранителю F23 в блоке предохранителей в салоне |
| F2 | 60 | Питание монолевера — питание предохранителей F29 и F36 в блоке предохранителей салона |
| Плата предохранителей 597-4 | ||
| F1 | — | Не используется |
| F2 | 25 | Питание предохранителя F34 в блоке предохранителей в салоне на версии 4×4 (полный привод) |
| Плата предохранителей 597-5 | ||
| F1 | 15 | Предохранитель в версии с кондиционером: питание муфты кондиционера через реле муфты кондиционера на борту |
| F2 | 25 | Управление и питание реле блокировки впрыска на плате реле — питание реле топливного насоса на плате реле |
| F3 | — | Не используется |
| F4 | 15 | Электрический блок управления АКПП (119) с 4-ступенчатой АКП на двигателях F4R403 и F4R405 |
| Опорная пластина диода 597-6 | ||
| Диод | Муфта кондиционера | |
| Плата реле 299 | ||
| А | 20 | Передние противотуманные фары |
| B | 20 | Звуковой сигнал |
| Реле блока 233 | ||
| 233 | 40 | Вентилятор холодного воздуха |
| Плата реле 1047 | ||
| A | 20 | Блокировка впрыска |
| B | 20 | Топливный насос |
| Плата реле 784 | ||
| A | 20 | Блок низкоскоростного вентилятора |
| B | 20 | Муфта кондиционера |
| Реле блока 336 | ||
| 336 | 40 | Высокоскоростной вентилятор в сборе |
| Блок реле 232 на версии с АКПП | ||
| 232 | 40 | Стартер |
| Плата реле 1639 в версии FLEXFUEL | ||
| А | — | Не используется |
| B | 20 | Дополнительный топливный насос |
