Предохранители и реле Киа Спектра 2

19.08.2015

большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (рис. 10.1). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER»,cm. рис. 10.1)

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу
Сила тока, А	Цвет корпуса предохранителя или плавкой вставки
Плавкие вставки
20	Голубой
30	Розовый
Предохранители
30	Зеленый
25	Серый
20	Желтый
15	Голубой
10	Красный
7,5	Коричневый
5	Бежевый

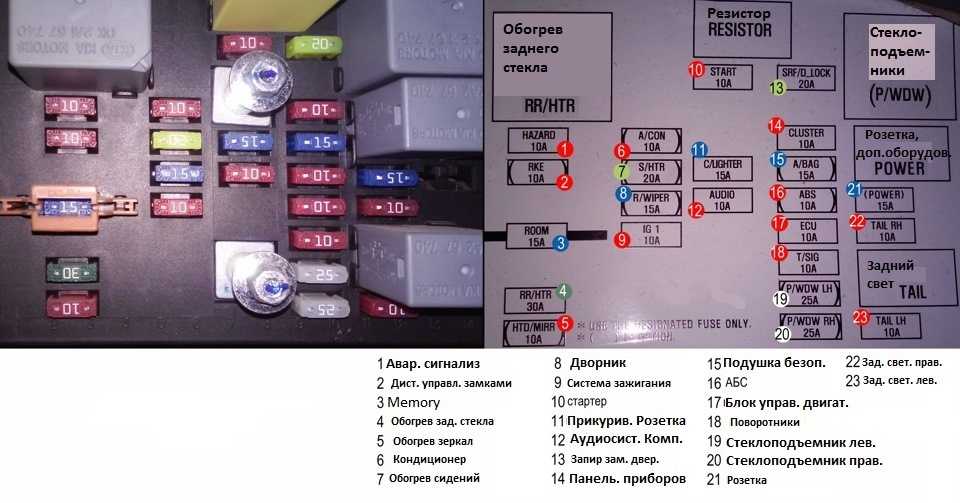

Рис. 10.1. Схема расположения реле и предохранителей и их назначение

Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке (табл. 10.1)
№	Защищаемая цепь (номинальный ток)
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2	Система ABS (30 А)
3	Питание предохранителей 34 и 35 (30 А)
4	Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5	Стартер (20 А)
6	Питание предохранителей 15 и 20 (30 А)
7	Вентилятор системы охлаждения двигателя (30 А)
8	Вентилятор системы отопления и кондиционирования (20 А)
Предохранители
9	Стартер (10 А)
10	Вентилятор отопителя (30 А)
11	Кондиционер(30 А)
12	Электрокорректор света фар (10 А)
13	Аварийная сигнализация (15 А)
14	Центральный замок (25 А)
15	Система ABS (30 А)
16	Электропривод люка в крыше (15 А)
17	Электростеклоподьемники правых дверей (25 А)
18	Электростекла подъемники левых дверей (25 А)
19	Стеклоочиститель и омыватель заднего стекла (15 А)
20	Плафон освещения салона (10 А)
21	Фары (25 А)
22	Катушка зажигания (15 А)
23	—
24	Фары (15 А)
25	Диагностический датчик концентрации кислорода (10 А)
26	Датчик концентрации кислорода (10 А)
27	Топливный насос (10 А)
28	Инжектор (10 А)
29	Кондиционер воздуха (10 А)
30	Электрообогрев наружных зеркал заднего вида (10 А)
31	Автоматическое включение габаритного света (10 А)
32	Задний противотуманный фонарь (10 А)
33	Передние противотуманные фары (10 А)
34	Габаритные огни правого борта (10 А)
35	Габаритные огни левого борта (10 А)
36	Ближний свет фар (15 А)
37	Дальний свет фар (15 А)
38	Звуковой сигнал (15 А)
39	Электроабогрев заднего стекла (30 А)
41	Запасной (10 А)
42	Запасной(15 А)
43	Запасной (20 А)
44	Запасной (25 А)
45	Запасной (30 А)
Микрореле
50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподьемники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Рис. 10.2. Монтажный блок предохранителей, расположенный в салоне

Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне (табл. 10.2)
№	Ток, А	Описание
1	10	Указатели поворота
2	10	Контрольные приборы, сигнальные лампы
3	10	Резервный (цепь ЭБУ АКПП)
4	10	ABS
5	10	Подушка безопасности
6	20	Стеклоочиститель и стеклоомыватель ветрового окна
7	10	Аудиосистема
8	15	Прикуриватель
9	15	Электроподогрев сидений
10	10	ЭБУ
11	15	Стоп-сигналы
12	10	Автоматическое включение габаритного света

Материалы по теме

Где находится блок предохранителей Киа Спектра, схема

Так называемые автомобильные «мелочи» часто становятся причиной трагедий. Авария в электропроводке ведет к пожару. В результате страдают люди, материальные ценности. Инженеры предусмотрели блок предохранителей в салоне Киа Спектра как защиту от беды.

Содержание статьи:

Где расположены предохранители

Предохранитель/реле/выключатель расположен на пути от источника питания к потребителю. В автомобиле это аккумулятор и узлы, работающие на электричестве (освещение, зажигание, механизмы, электроника).

Предохранители – часть электропроводки, причем, самая слабая. Когда в цепи произошло нарушение – замыкание, перегрузка – пострадает потребитель. Но на пути стоит «защитник», который сам сгорит, но предотвратит поломку узла.

Защитный элемент устанавливают в электросеть. Но у него есть номинал, предел – ампераж. Если распределитель 10А, он пропустит ток в 10 и меньше ампер. Но при повышении силы тока — перегорит, и этим убережет провода и узлы машины.

В автомобилях корейского производства для удобства пользователей предохраняющие элементы собраны в два блока. Расположение одного из них — под капотом, возле аккумулятора, напротив пассажирского кресла. Второй блок предохранителей в салоне Киа Спектра находится в отсеке под доской приборов, по правую руку водителя.

Мини, норма, макси предохранители

Защитный элемент – миниатюрная вещь. Его устройство:

• Корпус из полиамида (нейлон) или поликарбоната.
• Контактная группа (две плоских ножки).
• Рабочий элемент. Это пластина или нить. Элемент оплавляется или перегорает, когда меняется сила тока.

Рабочую нить делают из тугоплавкого металла (серебро, олово с цинковым покрытием).

Все составляющие собирают по группам в коробку блока питания (БП). На ее внутренней стороне наносят схему предохранителей Киа Спектра.

Конструктивно устройства бывают мини, макси и стандарт (норма). В корейских машинах кассетные элементы (мама/папа) не используют. Устройства рассчитаны на ток 5-80А, напряжение 32В.

По габаритам различают:

• мини – 16 мм;
• стандарт – 19 мм;
• макси – 34 мм.

В блоках элементы располагают по цветам. Каждому номиналу (амперажу) предназначен свой цвет: до 10А черный, до 20А – серый, до 30 – фиолетовый и т. д.

Как распознать неисправные автомобильные предохранители

Электрическая цепь Kia Spectra – разветвленная система: от аккумулятора питаются десятки приборов. Когда один ломается, защитное устройство берет на себя нагрузку, плавится, разрывает цепь. Этим оно спасает всю систему и тот узел, за который отвечает.

«Защитник» перегорел, это настораживает владельца: в системе произошел скачок напряжения, и реле его не погасило. Если сгорел и новый распределитель, ищут причину.

Она может крыться в самом защищающем устройстве. Если посадочное место окислилось, каждый новый элемент будет регулярно оплавляться. Поэтому, когда извлекают негодный, осматривают клеммы. Налет черного цвета – это окисел: он не пропустит ток. Зачищают место контакта, устанавливают новый элемент. Если и он сразу перегорает, ищут проблемный узел.

Для этого по очереди отключают все потребители. На каком защита сгорела, тот и виновник аварии в электросети.

В блоке много предохранителей. Как найти сгоревший, если на вид они все целые? Берут тестер или индикаторную отвертку. Извлекают устройство из гнезда, к диоду прикладывают ручку тестера, а к контактам — щупы. Если элемент целый, лампочка прибора загорится.

Другой способ, как распознать неисправный предохранитель Киа Спектра 2008, проще. Включают тот потребитель, который не сработал (фара, кондиционер).

Индикаторной отверткой касаются клеммы одного вывода, потом — другого. Если на одном показывает напряжение, а на другом — нет, перегоревший элемент найден.

Как поменять предохранитель Киа Спектра

Когда элемент защиты сгорел, водители решают ставить новый, большей мощности. Это распространенная ошибка.

Предохранитель на прикуриватель Киа Спектра рассчитан на 10А. Если поставить на 20А, то в случае перегруза оплавятся провода. Может сгореть узел прикуривателя, а элемент останется целым. Меньшую мощность использовать не возбраняется, но устройства будут постоянно перегорать.

Защитный элемент подбирают по параметрам силы тока и напряжения. Порядок замены распределителя в салонном блоке:

1. Выключают зажигание и другие реле.
2. Открывают крышку блока.
3. Специальным ластиковым пинцетом вытягивают подозрительный элемент.
4. Выясняют, почему перегорел предохранитель, устраняют причину.
5. Устанавливают в скобы новый элемент подходящего класса.

Салонный блок предохраняет подсветку панели приборов, аудиосистему, сигнал. Если испортился предохранитель памяти в БП, то часы, печка, плафоны, стеклоочистители и стеклоподъемники работать не будут.

Предохранители в моторном отсеке отвечают за поворотники, фары дальнего и ближнего света, стартер.

На коробке блока предохранителей под капотом Киа Спектра 2006-2007 года приклеена схема и инструкция с описанием замены на русском языке.

Действуют по указаниям:

1. Выключают зажигание.
2. Открывают крышку блока.
3. Обнаруживают негодный элемент.
4. Выясняют и устраняют причину поломки.
5. Вставляют новый предохранитель.

После замены коробку плотно закрывают, чтобы не попала вода.

Демонтаж БП под капотом

Вмешательство в электрическую цепь без начальных знаний ее устройства заканчивается сгоревшим БП. Часто вместо предохранителя водители делают перемычку. Временная проводка ведет к тому, что перегорает весь блок. Тогда его демонтируют.

Слабое место Киа Спектра – предохранитель бензонасоса. Из-за него возникают ситуации, когда меняют БП.

Порядок работы:

1. Скидывают минусовую клемму аккумулятора.
2. Находят под капотом блок.
3. Отжимают фиксирующие скобы с крышки, снимают ее.
4. Отворачивают гайку крепления, сбрасывают провод со шпильки.
5. Монтажный блок в кронштейне держится фиксатором. Нажимают, выводят блок из кронштейна.
6. Выворачивают крепежный болт, отсоединяют от блока жгут проводов.
7. Отверткой поочередно отжимают малые колодки жгута. Отводят в сторону.
8. Отжимают последний фиксатор, который удерживает БП, извлекают блок.

Отведенные в сторону провода маркируют, чтобы не перепутать последовательность при сборке. Монтируют новый БП в обратном порядке. После работы подключают аккумулятор.

Меры безопасности

Водители самостоятельно следят за состоянием защитных элементов. Наблюдают, чтобы блок предохранителей в салоне Киа Спектра содержался в чистоте, поскольку пыль и влага резко снижают рабочие качества устройства.

Техническое обслуживание и безопасность в работе с предохранителями:

• С поверхности плат удаляют грязь и пыль сжатым воздухом либо тряпочкой, смоченной спиртом или бензином. Осматривают гнезда и устройства.
• Если обнаружили окисления, зачищают места контактов и элементы мелкой наждачной бумагой. Осматривают БП, нет ли трещин, повреждений.
• В электропроводке не используют временные устройства, не замыкают контакт напрямую. Если произойдет скачок напряжения, сгорит тот узел, за который отвечает предохранитель.
• Пользуются заводскими тестерами и отвертками с пластмассовой ручкой.
• Не используют устройства большего номинала.

В автомобилях узлы и агрегаты связаны друг с другом. Работа двигателя, комфорт и безопасность экипажа зависят от «мелочи» – предохранителя.

Проверка предохранителей на перегорание 2004-2009 Kia Spectra EX 2.0L 4 Cyl.

1. Начало работы — Подготовка к ремонту

2. Открытие капота — Как открыть капот и подпереть его

Представленный автомобиль: 2005 Hyundai Elantra GLS 2. 0L 4 Cyl. Седан (4 двери)

3. Снимите крышку — найдите блок предохранителей двигателя и снимите крышку

Представленный автомобиль: 2005 Hyundai Elantra GLS 2.0L 4 Cyl. Седан (4 двери)

4. Найдите неисправный предохранитель — найдите предохранитель, связанный с неисправным компонентом 9.0003

5. Снимите предохранитель — выньте соответствующий предохранитель и проверьте, не перегорел ли он.

6. Установите крышку на место — закрепите крышку и проверьте компонент
Представленный автомобиль: 2005 Hyundai Elantra GLS 2.0L 4 Cyl. Седан (4 двери)

7. Дополнительная информация. — Дополнительная информация о предохранителях двигателя
