Схема реле и предохранителей Лада (ВАЗ) Приора: расположение, где находится
Схема предохранителей Лада Приора позволяет определить местонахождение тех или иных предохранителей и реле в разных комплектациях автомобилей. Эти элементы предназначены для защиты цепей электрооборудования и находятся в специальных блоках, которых в случае с Приорой — 3. При появления неисправности стоит проверить не перегорел ли предохранитель, а знание схемы поможет проверить помимо самого элемента и ту цепь, для защиты которой он предусмотрен.
Содержание
- 1 Блок предохранителей и реле: расшифровка
- 2 Схема расположения предохранителей Лада Приора
- 2.1 Схема предохранителей Лада Приора Люкс
- 2.2 Лада Приора: схема предохранителей и реле под капотом
- 2.3 Схема предохранителя замка зажигания на Лада Приора
- 2.4 Где находится реле бензонасоса
- 2.5 Где находится реле вентилятора
- 2.6 Где находится реле поворотов
- 2.7 Расположение реле стартера
- 2.
8 Какой предохранитель идет на прикуриватель
- 2.9 Дворники
- 2.10 Какой предохранитель на Приоре идет на ближний свет
- 2.11 Какой предохранитель отвечает за печку на Лада Приора
- 2.12 Какой предохранитель отвечает за стеклоподъемники
- 2.13 Предохранители автомобилей с климатическими системами
- 2.13.1 Предохранители и реле автомобиля с кондиционером HALLA
- 2.13.2 Предохранители и реле автомобиля с кондиционером Panasonic
- 3 Как снять и заменить монтажный блок реле и предохранителей на Ладе Приоре
- 4 Выводы

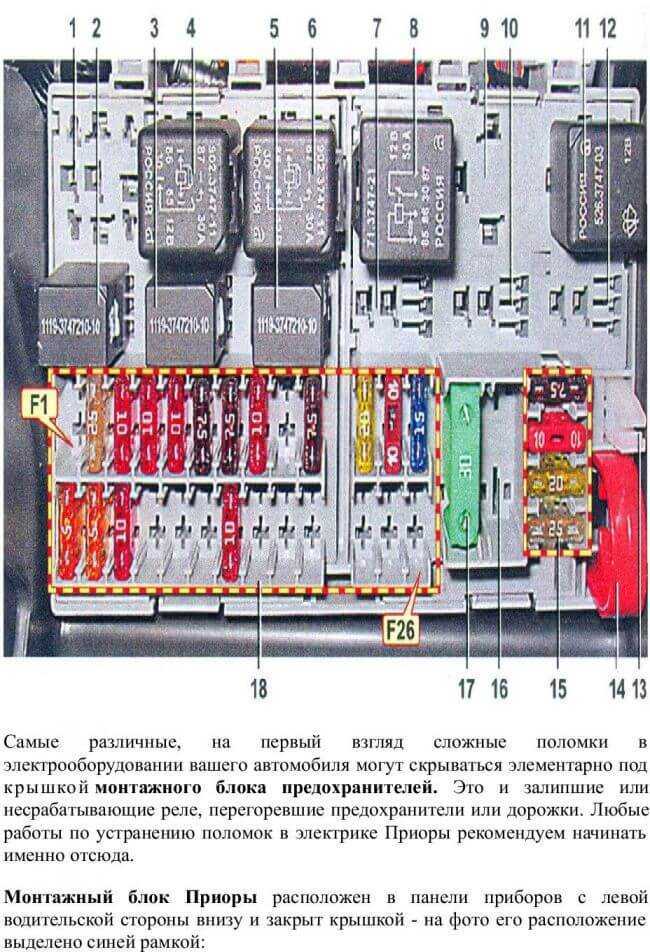

Блок предохранителей и реле: расшифровка
Приора оснащена тремя монтажными блоками, в двух из которых находятся как предохранители, так и реле. Первый из них расположился у левой ноги водителя, у приборной панели. Чтобы его раскрыть, надо перевернуть на 90 градусов три фиксатора.
Под капотом находится еще один блок. Его место – у расширительного бачка. Как и в случае со следующим, для снятия крышки нужна крестообразная отвертка. Последний дополнительный блок занимает место у центрального тоннеля со стороны переднего пассажира.
Предохранители обозначаются буквами F, а реле – К.

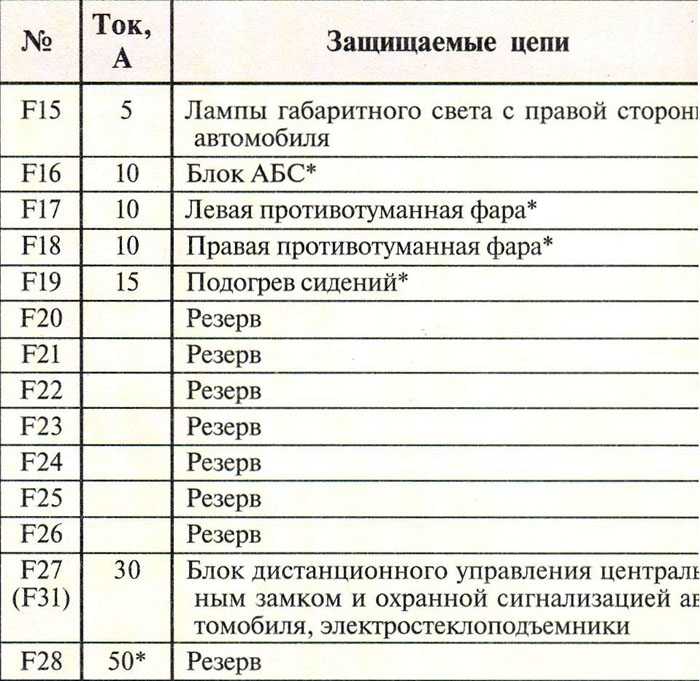

Схема расположения предохранителей Лада Приора
ВАЗ 2170 в кузове седан, ставший флагманом семейства Приора, вышел с конвейеров в 2007 году. Вместо мотора на 6 клапанов впервые был установлен восьмиклапанный. В 2008 свет увидел его представитель в кузове хэтчбека, а уже через год, в 2009 – универсал. В 2010 г начался выпуск Приоры Купе, а в 2011 — переход от поколения 1 к поколению 2. Одним из главных последствий обновления стала установка на машину двигателя ВАЗ-21127 с 16 кл, появившегося под капотом в 2014. 2012 год стал важнейшим в истории семейства – модель заняла первую строчку среди наиболее продаваемых в России.
Схема расположения предохранителей и реле в Priora не очень зависит от поколения, но на нее оказывает влияние комплектация транспортного средства. Если в стандартной и “Норме” она одна, то в люксовой, как и “Норме” с кондиционером – другая. Связано это с наличием кондиционера.
№ предохранителя | Сила тока (ампер) | Защита электроцепи |
F1 | 25 | Электровентилятор радиатора системы охлаждения двигателя |
F2 | 25 | Обогрев заднего стекла |
F3 | 10 | Дальний правый свет |
F4 | 10 | Дальний левый свет |
F5 | 10 | Звуковой сигнал |
F6 | 7.5 | Ближние левые фонари |
F7 | 7.5 | Ближний правый свет |
F8 | 10 | Сигнал |
F9 | 25 | Отопление |
F10 | 7.5 | Комбинация приборов, освещение салона, стоп-сигнал |
F11 | 20 | Стеклоочиститель и обогрев задних стекол |
F12 | 10 | Вывод 15 приборов |
F13 | 15 | Прикуриватель |
F14 | 5 | Габаритное освещение слева |
F15 | 5 | Габаритное освещение справа |
F16 | 10 | Вывод 15 АБС |
F17 | 10 | Левый противотуманный свет |
F18 | 10 | Правый противотуманный свет |
F19 | 15 | Обогрев кресел |
F20 | 5 | Блок управления иммобилизатором |
F21 | 7.![]() | Задний противотуманный свет |
F22-F30 | — | Резерв |
F31 | 30 | Блок управления электропакетом (блок комфорта) |
F32 | — | Резерв |
Перечень реле выглядит так:
Реле | «Норма» | «Норма» с кондиционером | «Люкс» |
К1 | Включение электровентилятора радиатора для охлаждения мотора | Резерв | Включение ближнего света и габаритных огней |
К2 | Обогрев заднего стекла | ||
К3 | Стартер | ||
К4 | Зажигание | ||
К5 | Резерв | ||
К6 | Омыватель и очиститель переднего стекла | ||
К7 | Дальний свет | ||
К8 | Звуковой сигнал | ||
К9 | Сигнал тревоги | ||
К10 | Резерв | Противотуманный свет | |
К11 | Резерв | Обогрев передних кресел | |
К12 | Резерв |
Схема предохранителей Лада Приора Люкс
В комплектациях “Норма” с кондиционером и “Люкс” блок несколько отличается от двух более дешевых набором функций, а значит и предохранители электроцепей.
№ предохранителя | Сила тока (ампер) | Защита электроцепей |
F1 | Резерв | |
F2 | 25 | Монтажный блок, реле включения обогрева заднего стекла (контакты), контроллер электропакета, контакт «10» колодки XP2 обогрева заднего стекла |
F3 | 10 | Правая фара дальнего света, комбинация приборов, сигнализатор включения дальних фар |
F4 | 10 | Левый дальний свет |
F5 | 10 | Блок, реле включения звукового сигнала, звуковой сигнал |
F6 | 7,5 | Левый ближний свет |
F7 | 7,5 | Правый ближний свет |
F8 | 10 | Блок, реле включения сигнала тревоги, звуковой сигнал тревожной сигнализации |
F9 | Резерв | |
F10 | 10 | Комбинация приборов, контакт «20», выключатель стоп-сигнала, лампы стоп-сигналов, освещение салона, свещение порога правой передней двери, дополнительный сигнал торможения |
F11 | 20 | Монтажный блок, реле включения высокой скорости очистителя ветрового стекла, переключатель очистителей и омывателей, контакт «53а», переключатель очистителей и омывателей, контакт «53ah», выключатель обогрева заднего стекла, монтажный блок, реле включения обогрева заднего стекла (обмотка), электродвигатель очистителя ветрового стекла, электродвигатель очистителя заднего стекла (2171, 2172), электродвигатель омывателя ветрового стекла, электродвигатель омывателя заднего стекла (2171, 2172), блок управления надувных подушек безопасности, контакт «25» |
F13 | 15 | Прикуриватель |
F14 | 5 | Левая габаритная фара, комбинация приборов, сигнализатор главного включателя света, освещение номерного знака,освещение багажника, контроллер электропакета, контакт «12» колодки X2 |
F15 | 5 | Правая габаритная фара, освещение вещевого ящика |
F16 | 10 | Гидроагрегат, контакт «18» |
F17 | 10 | Левый противотуманный свет |
F18 | 10 | Правый противотуманный свет |
F19 | 15 | Выключатель обогрева кресел, контакт «1», богреватели передних кресел |
F20 | 10 | Выключатель рециркуляции (сигнализатор включения), блок, реле включения ближних фар и габаритных огней, реле электровентилятора печки, выключатель автоматического управления освещением, блок управления стеклоочистителем и внешним освещением, контакты 3 , 11, контроллер системы автоматического управления климатической установкой, контакт «1», датчик дождя, контакт «1» |
F21 | 5 | Переключатель световой сигнализации, контакт «30», колода диагностики, контакт «16», часы, контроллер системы автоматического управления климатом, контакт «14» |
F22 | 20 | Электродвигатель очистителя ветрового стекла в автоматическом режиме, блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла |
F23 | 7,5 | Блок управления стеклоочистителем и внешним освещением, контакт «20» |
F24-F30 | Резерв | |
F31 | 30 | Контроллер электропакета, клемма «2» колодки X1, Контроллер электропакета, клемма «3» колодки X1, модуль двери водителя, контакт «6», освещение порога левой передней двери |
F32 | Резерв |
Лада Приора: схема предохранителей и реле под капотом
Возле расширительного бачка под капотом находится второй блок предохранителей, реле здесь отсутствуют. Всего 6 элементов, одинаковых для всех комплектаций авто семейства Lada Priora:
Номер предохранителя | Сила тока, ампер | Какие электроцепи защищает |
F1 | 30 | Питание силовых цепей электронной системы управления двигателем (ЭСУД) |
F2 | 60 | Цепь питания вентилятора охлаждения мотора, реле зажигания, обогрев заднего стекла, контроллер электропакета |
F3 | 60 | Цепь питания электровентилятора охлаждения двигателя (управляющая цепь реле), звуковой сигнал, сигнал тревоги, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель |
F4 | 60 | Силовая цепь генератора |
F5 | 50 | Цепь питания электромеханического усилителя руля |
F6 | 60 | Силовая цепь генератора |
Схема предохранителя замка зажигания на Лада Приора
youtube.com/embed/Bl7IyrmpJ6E» frameborder=»0″ allowfullscreen=»allowfullscreen»>
- F1 на 15 ампер – отвечает за защиту цепи главного реле и блокировку стартера;
- F2 на 7,5 – отвечает за цепь питания контроллера ЭБУ;
- F3 на 15 – является предохранителем бензонасоса;
- K1 – главное реле;
- K2 – реле бензонасоса.
Для получения доступа к этим элементам понадобится крестообразная отвёртка.
Где находится реле бензонасоса
Как и его предохранитель вынесен в Приоре в дополнительный блок, находящийся внизу, у центрального тоннеля со стороны переднего пассажира.
Где находится реле вентилятора
Оно расположилось в главном монтажном блоке под номером К1.
Где находится реле поворотов
Реле поворотных огней предусмотрено только для комплектации “Люкс”. Оно находится среди большинства подобных элементов, в главном блоке предохранителей и реле и обозначено номером К1.
Расположение реле стартера
Относится к элементам, которые можно найти во всех комплектациях Priora. Оно везде обозначено номером К3 и расположено в первом блоке слева от водителя.
Какой предохранитель идет на прикуриватель
В стандартной схеме, где не поработали кулибины за питание прикуривателя отвечает плавкая вставка подкапотного монтажного блока под номером 3. Предохранитель на 60 Ампер обеспечивает работоспособность ряда магистралей.
В салонном блоке есть вставка, отвечающая непосредственно за сам прикуриватель. Она указана цифрой 13 и имеет рабочую нагрузку до 15А.
Дворники
За стеклоочиститель отвечает плавкая вставка №11 внутри салонного монтажного блока.
Какой предохранитель на Приоре идет на ближний свет
За ближнее освещение каждой стороны головной оптики отвечает отдельный предохранитель. Плавкие вставки под номерами 6 и 7 ответственны за левую и правую фары соответственно.
Какой предохранитель отвечает за печку на Лада Приора
Система отопления защищена элементом на 15 А с номером 9.
Какой предохранитель отвечает за стеклоподъемники
За дворники изготовитель сделал ответственным предохранитель №11. При этом, позиция актуальна для всех модификаций и типов монтажных блоков.
Предохранители автомобилей с климатическими системами
На машинах, глее присутствуют системы климат контроля, устанавливают дополнительный (малый) блок предохранителей. Под капотом устройство крепиться к левому стакану, возле основной вставки. При этом, в зависимости от разновидности комплекса, расположение и назначение вставок может отличаться.
Предохранители и реле автомобиля с кондиционером HALLA
Южно коррейская Халла отличается собственной конструкцией панели. Здесь актуально расположение:
Название | Назначение |
F-1/ F-2 | Правый и левый вентиляторы радиатора |
F-3 | Нагреватель |
F-4 | Компрессорная установка |
Р-1/3 | Реле правого и левого вентиляторов |
Р-2 | Дополнительный элемент |
Р-4 | Нагреватель воздуха салонного пространства |
Р-5 | Питание выключателя компрессора |
Предохранители и реле автомобиля с кондиционером Panasonic
В системах Панасоник расположение предохранителей и реле немного отличается:
Название | Предназначение |
F-1,2,3 | Питание вентиляторов радиатора и нагревателя соответственно.![]() |
F-4 | Подача напряжения на компрессор |
Р-1/3 | Контроль вентилятора печки для высоких и низких оборотов соответственно |
Р-2/4/5 | Релюшки правого и левого кулеров радиатора/ кондиционера |
Р-6 | Питание компрессорной установки |
Как снять и заменить монтажный блок реле и предохранителей на Ладе Приоре
Снять головной бок предохранителей, расположенный в подкапотном пространстве достаточно просто. Следует придерживаться процедуры.
- Вскрыть крышку панели, отщелкнув крепления.
- Открутить монтажные болты корпуса.
- Вынуть последовательно все предохранители.
- Скрепкой или шилом отщелкнуть клеммы проводов.
- Вынуть проводку из корпуса.
- Изъять панель из гнезда.
Для удобства обратной сборки и упрощения обслуживания узла, следует пометить расположение всех проводов и их последовательность установки.
Выводы
