Порядок работы цилиндров двигателя автомобиля камаз

Главная » Порядок работы цилиндров двигателя КАМАЗ

Особенностями строения камазовского мотора считают не только V-образное расположение цилиндров двигателя камаз, но и саму конструкцию блока, в результате которой левый ряд поршневой группы выдвинут дальше правой цепочки на 29,5 мм.

Данное обустройство связано с установкой на шейке коленвала сразу 2 противоположных шатунов, результатом чего определяется неповторимый порядок работы цилиндров двигателя камаз 740. Топливная смесь в камерах сгорания взрывается по очереди: 1-5-4-2-6-3-7-8.

Укороченный коленчатый вал (на 8 поршней 4 шейки кривошипно-шатунного механизма) своим упрощённым изготовлением в разы повысил КПД и мощность мотора, потому что компрессия в цилиндрах двигателя камаз 740 увеличилась на порядок. Отлаженная работа газораспределительного механизма с впускными и выпускными клапанами тоже делает свой вклад в наращивании мощи силового агрегата.

В соответствии с техническим регламентом европейских государств первый цилиндр двигателя камаз находится в правом ряду впереди автомобиля. Он также называется ещё и главным цилиндром. Топливные форсунки нумеруются согласно номеру цилиндра, на который они установлены. На главный цилиндр устанавливается главная форсунка. Сама нумерация цилиндров двигателя камаз 740 осуществляется в последующем порядке расположения: с 1 по 4 занимают правый ряд, с 5 по 8 соответственно левый ряд. Исчисление для каждого ряда начинается спереди машины.

Выучить наизусть порядок работы 8 цилиндрового двигателя камаз обязан каждый начинающий автомеханик или автослесарь. Эти знания особенно пригодятся во время налаживания мотора после замены топливного насоса, когда нужно будет регулировать впрыск горючей смеси в камеру сгорания.

Также порядок работы цилиндров двигателя автомобиля камаз необходимо знать и при настройке газораспределительного механизма. Впускные и выпускные клапана головки блока цилиндров должны открываться и закрываться каждый в своё время, и на определённый период. Только таким способом добиваются абсолютно ровной работы камазовского мотора.

Вы хотите приобрести двигатель?

Похожие материалы:

Купить двигатель камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить блок цилиндров камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить вал коленчатый камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить редуктор камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить мост камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить коробку передач камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить вал карданный камаз

Вы можете написать нам сообщение  и мы в ближайшее время свяжемся с вами

или позвоните по телефону 8 (926) 442-81-73

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить кабину камаз

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Купить коробку раздаточную

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Обмен старого двигателя

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

Заказать запчасть

Ваше имя

Ваш e-mail

Телефон

Сообщение

×

как правильно выставить и установить, регулировка (видео)

16. 02.202236 682 3 2 КАМАЗ

Автор:Иван Баранов

Одной из основных систем любого современного автомобиля, в том числе КАМАЗа, является система зажигания (СЗ). С ее помощью реализуется запуск силового агрегата и дальнейшая работа двигателя в оптимальном режиме. Подробнее о том, как порядок работы цилиндров, как функционирует замок зажигания КАМАЗ и как произвести регулировку момента зажигания своими руками, читайте в этой статье.

Содержание

• 1 Порядок зажигания
• 2 Основные элементы СЗ
  • 2.1 Особенности работы замка зажигания
• 3 Руководство по настройке зажигания
  • 3.1 Фотогалерея «Инструкция по выставлению зажигания»
• 4 Видео «Как сделать, чтобы КАМАЗ был более экономичным?»

[ Раскрыть]

[ Скрыть]

Порядок зажигания

Перед тем, как правильно произвести установку и регулировку зажигания на автомобиле КАМАЗ 740 Евро 2 или 3, рассмотрим порядок работы цилиндров:

• первый;
• пятый;
• четвертый;
• второй;
• шестой;
• третий;
• седьмой;
• восьмой.

Основные элементы СЗ

Замок зажигания на КАМАЗ с ключом Евро

Основные составляющие такой СЗ:

1. Фильтрующий элемент.
2. Добавочный резистор СЗ.
3. Конденсаторный фильтр.
4. Стартерный узел, использующийся для образования высоковольтного импульса.
5. Аварийное вибрирующее устройство.
6. Распределительное устройство, в народе зовущееся «трамблером».
7. Свечи, по одной для каждого цилиндра.
8. Катушка.
9. Транзисторный коммутирующий узел.
10. Выключатель или замок зажигания КАМАЗ Евро 3.

Особенности работы замка зажигания

Чтобы правильно отрегулировать и произвести настройку работоспособности системы на КАМАЗе Евро 3, рекомендуем ознакомиться с основными особенностями работы замка. Этот узел представляет собой коммутирующее устройство, применяющееся для включения и отключения силового агрегата, а также всей бортовой сети транспортного средства.

В автомобилях КАМАЗ Евро 3 или 2 этот механизм выполняет следующие функции:

1. С его помощью осуществляется активация и отключение ботовой сети машины к аккумуляторной батарее, а также к генераторному узлу. Причем отключение сети от аккумулятора производится после запуска силового агрегата, поскольку после этого питание электросети осуществляется от генератора.
2. Также благодаря замку производится активация и деактивация самой СЗ, в частности, ее первичной слаботочной цепи мотора к источнику напряжения.
3. Замок также кратковременно активирует стартерный узел при повороте ключа и попытке завести силовой агрегат.
4. Как известно, сам замок имеет несколько положений при работе. В начальном положении все устройства и системы отключены, бортовая сеть обесточена. Повернув ключ в положение I, вы сможете включить аудиосистему автомобиля, оптику и некоторые другие механизмы, подключенные к зажиганию, при отключенном силовом агрегате. Конечное положение используется непосредственно для запуска двигателя.
5. Также замок может выполнять опцию противоугонного узла, активируя механизм блокировки руля, когда мотор заглушен (автор видео — канал Теория ДВС).

Руководство по настройке зажигания

Как правильно выставлять угол зажигания в автомобилях КАМАЗ? Поскольку двигатели отечественных грузовиков очень чувствительны к неправильной регулировке зазора, выставленный угол должен быть установлен максимально правильно.

В противном случае силовой агрегат будет работать некорректно:

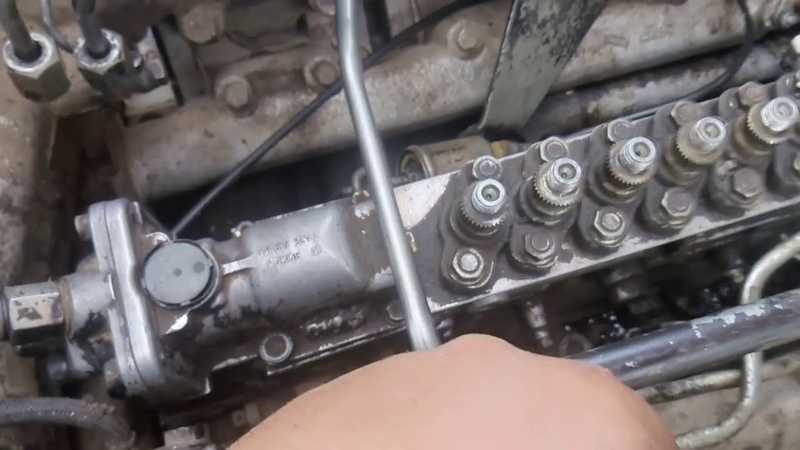

1. Для начала следует установить метку на ТНВД так, чтобы впрыск горючего осуществлялся на 4 мм раньше до того момента, как поршень войдет в положение ВМТ. На практике это можно определить, выставив отметку по краю указательной стрелки, закрепленной на топливном насосе высокого давления. Иными словами, вам необходимо вращать мотор по ходу движения до того момента, пока риска не будет совмещена с меткой стрелки. В момент их совмещения осуществляется подача горючего в камеры сгорания.
2. Далее, отметка будет передвигаться дальше. Поршень войдет в верхнюю мертвую точку в тот момент, когда эти риска будет совмещена с краем указательной стрелки. Чтобы не допустить ошибок на этом этапе, положение поршня в вышеописанной точке нужно закрепить с помощью специального стопора, который можно увидеть на картере маховика.
3. Нужно учитывать, что за один поворот вала насоса высокого давления поршень попадет в положение мертвой точки два раза. А вам необходимо понять, в каком именно положении происходит такт сжатия в цилиндре 1 — в первом или втором. В том случае, если при настройке угла опережения вы не производите демонтаж насоса, то вы можете попросту подвести риску на его муфте к указательной стрелке. Далее, стопор можно опустить, после чего маховик следует вращать в разные стороны, это позволит добиться того, чтобы стопорный элемент вошел в паз. Непосредственно сам маховик следует вращать с использованием рычага, установленного в специальное отверстие на его торце.
4. Выполнив эти действия, вы сможете добиться того, чтобы поршень был установлен в точке момента сжатия. Далее, необходимо ослабить винты крепления привода насоса и совместить отметку с крайней частью указателя. Как показывает практика, такое положение считается наиболее оптимальным. В том случае, если метка будет смещена в сторону, двигатель в целом станет функционировать некорректно, его обороты будут плавать.

Фотогалерея «Инструкция по выставлению зажигания»

1. Совместите метку с указательной стрелкой. 2. Зафиксируйте положение поршня стопором.

Видео «Как сделать, чтобы КАМАЗ был более экономичным?»

Рекомендации и пошаговая инструкция по проведению ремонта КАМАЗа с целью добиться его экономичности приведена на видео ниже (автор ролика — Петр Алексеевич Юрков).
