Подключение магнитного пускателя на 220 в через кнопочный пост: пошаговая схема реверсивного подключения + меры предосторожности

admin

Содержание

Схема подключения магнитного пускателя: способы

Прежде всего, необходимо разобраться с тем, что представляет собой коммутационное устройство и для чего оно требуется. Тогда справиться с задачей создания схемы на основе МП для освещения, обогрева, подключения насосов, компрессоров или другого электрооборудования станет гораздо проще.

Контакторы или так называемые магнитные пускатели (МП) — это электрооборудование, предназначенное для управления и распределения энергии, подаваемой на электродвигатель. Наличие этого приспособления предоставляет следующие преимущества:

  • Защищает от пусковых токов.
  • В хорошо составленной схеме предусмотрены органы защиты в виде электрических блокировок, цепи самоподхвата, тепловых реле и т.п.
  • Устанавливаются управляющие элементы (кнопки) для возможности пуска двигателя в режиме реверса (обратного хода).

Схемы подключения контактора довольно простые, позволяющие самостоятельно собрать оборудование.

Содержание

  • Назначение и устройство
  • Состав и назначение частей
  • Принцип работы
  • Схема подключения пускателя с катушкой 220 В
  • Самая простая схема
  • Схема с кнопками «Пуск» и «Стоп»
  • Подключение к трехфазной сети через контактор с катушкой на 220 В
  • Схема подключения двигателя с реверсным ходом

Назначение и устройство

Перед подключением необходимо ознакомиться с принципом работы устройства и его особенностями. Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Суть этого процесса заключается в параллельном подключении дополнительного контакта к кнопке пуска, что организовывает подачу на катушку тока, поэтому необходимость удерживания в нажатом состоянии кнопки запуска пропадает.

С оборудованием кнопки отключения в схеме становится возможным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих элементов сделана для организации возможных схем с моментальным реверсом.

Кнопки маркируются названием и цветом. Как правило, включающие элементы называются «Старт», «Вперед» или «Пуск». Обозначаются зеленым, белым или другим нейтральным цветом. Для размыкающего элемента используется название «Стоп», кнопка агрессивного, предупреждающего цвета, обычно красного.

Цепь необходимо коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным или постоянным напряжением. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Различают два вида МП с контактами:

  1. Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
  2. Нормально разомкнутыми — подача питания осуществляется только во время работы МП.

Второй тип применяется более широко, поскольку большинство устройств функционирует ограниченный период, пребывая основное время в состоянии покоя.

Состав и назначение частей

В основе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности. Магнитопровод представляет собой разделенные на 2 части металлические элементы в форме «Ш», зеркально друг к другу расположенные внутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.

Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются неподвижные контакты, на которых устанавливается питающее напряжение. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При этом положении на нагрузку питание не подается.

В зависимости от конструкции, бывают МП малых номиналов на 110 В, 24 В или 12 В, но более широко используются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.

Принцип работы

В нормальном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства. При подключении к сети МП, в цепи появляется электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В результате притяжения металлических частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После этого ток получает доступ к двигателю, запуская его в работу.

ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения! Как правило, для постоянно тока предельное значение напряжения составляет 440 В, а для переменного не должно превышать показатель 600 В.

Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.

Схема подключения пускателя с катушкой 220 В

Для подключения МП используется две отдельные цепи — сигнальная и рабочая. Работой устройства управляют посредством сигнальной цепи. Проще всего рассматривать их по отдельности, чтобы легче было разобраться с принципом организации схемы.

Питание на устройство подается через выведенные на верхнюю часть корпуса МП контакты. Их обозначают в схемах А1 и А2 (в стандартном выполнении). Если устройство рассчитано на работу в сети с напряжением 220 В, то именно на указанные контакты будет подаваться это напряжение. Принципиального различия для подключения «фазы» и «нуля» нет, но обычно на контакт А2 подключается «фаза», поскольку в нижней части корпуса данный вывод дублируется, что облегчает процесс подключения.

Для подачи нагрузки от источника питания используются контакты, расположенные на нижней стороне корпуса и промаркированные как L1, L2 и L3. Не имеет значение тип тока, может быть постоянным или переменным, главное — соблюдение лимита номинала, ограничивающегося напряжением 220 В. Снять напряжение можно с выходов с обозначением T1, T2 и T3, которое можно использовать для питания ветрогенератора, аккумулятора и других приборов.

Самая простая схема

При подсоединении к контактам движимой части МП сетевого шнура с последующей подачей с аккумулятора напряжения, величиной 12 В, на выходы L1 и L3, а на выходы силовой цепи T1 и T3 запитать приборы для освещения, то организовывается простая схема, чтобы осветить помещение или пространство от АКБ. Данная схема является одним из возможных примеров использования МП в бытовых нуждах.

Для подпитки электродвигателя магнитные пускатели используются гораздо чаще. Для организации этого процесса следует подать напряжение от сети 220 В на выходы L1 и L3. Нагрузка снимается с контактов T1 и T3 напряжения того же номинала.

Данные схемы не оборудованы пусковым механизмом, т.е. при организации кнопок не используется. Для прекращения работы подключенного оборудования через МП, необходимо отключать от сети вилку. При организации автоматического выключателя перед магнитным пускателем, можно контролировать время подачи тока без необходимости полного отсоединения от сети. Усовершенствовать схему допустимо парой кнопок: «Стоп» и «Пуск».

Схема с кнопками «Пуск» и «Стоп»

Добавление в схему управляющих кнопок изменяет только сигнальную цепь, не влияя на силовую. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения. Располагаться управляющие элементы могут в разных корпусах или одном. Одноблочная система носит название «кнопочного поста». Для каждой кнопки предусмотрено по паре выходов и входов. Контакты на кнопке «Стоп» — нормально замкнутые, на «Пуск» — нормально разомкнутые. Это позволяет организовывать подачу питания в результате нажатия на вторую и обрывать цепь при инициации второй.

Перед МП данные кнопки встраиваются последовательно. В первую очередь необходимо установить «Пуск», что обеспечивает работу схемы только в результате нажатия первой управляющей кнопки до момента ее удерживания. При отпускании включателя обрывается подача питания, что может не требовать организацию дополнительной прерывающей кнопки.

Суть обустройства кнопочного поста заключается в необходимости организации только нажатия на «Пуск» без необходимости последующего удерживания. Для организации этого вводится шунтирующая пусковую кнопку катушка, которая ставится на самоподпитку, организовывая цепь самоподхвата. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов. Для их подключения используется отдельная кнопка, а сам момент включения должен быть одновременно с кнопкой «Пуск».

После нажатия на «Пуск» пропускается через вспомогательные контакты питания, замыкая сигнальную цепь. Необходимость удерживания пусковой кнопки отпадает, зато требуется для остановки нажатие соответствующего выключателя «Стоп», что инициирует возврат схемы в нормальное состояние.

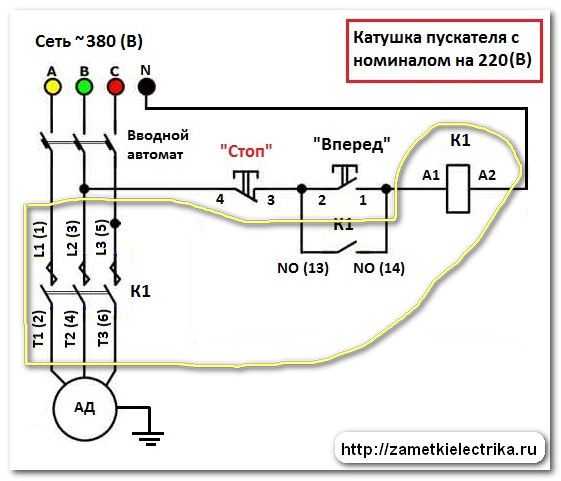

Подключение к трехфазной сети через контактор с катушкой на 220 В

Трехфазное питание может подключаться через стандартный МП, который работает от сети с напряжением 220 В. Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Цепь управления не изменяется, на входные контакты A1 и A2 подается «ноль» или одна из фаз. Через кнопки «Стоп» и «Пуск» пропускается фазный провод, а для выходных нормально разомкнутых контактов оборудуется перемычка.

Для силовой цепи будут вноситься определенные незначительные поправки. Для трех фаз используются соответствующие входы L1, L2, L3, где с выходов T1, T2, T3 выводится трехфазная нагрузка. Для предотвращения перегрева подключаемого мотора в сеть встраивается тепловое реле, которое срабатывает при определенной температуре, размыкая цепь. Этот элемент устанавливается перед двигателем.

Производится контроль температуры на двух фазах, которые отличаются наибольшей нагрузкой. Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение. Ее часто используют на практике, отмечая высокую надежность.

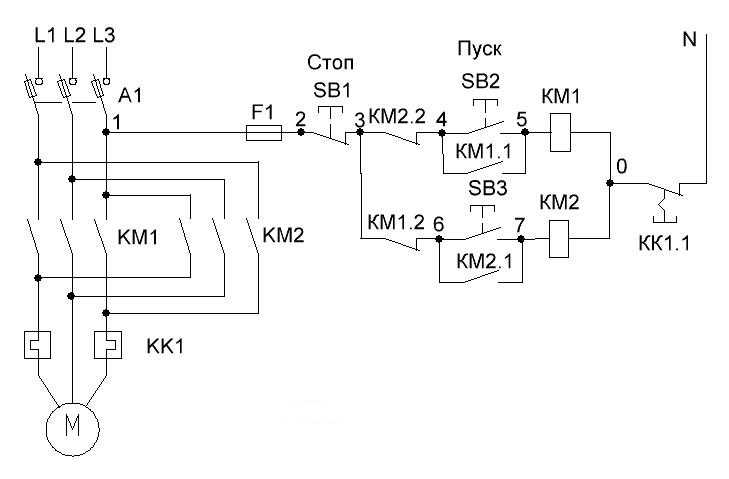

Схема подключения двигателя с реверсным ходом

Некоторые устройства работают с двигателями, которые способны вращаться в обоих направлениях. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства. Организация этого может производиться с помощью добавления в кнопочный пост, кроме кнопок «Пуск» и «Стоп», еще одной — «Назад».

Схема МП для реверса организовывается на паре одинаковых устройств. Лучше подобрать пару, оснащенную нормально замкнутыми контактами. Эти детали подключаются параллельно друг к другу, при организации обратного хода мотора в результате переключения на одном из МП сменятся местами фазы. Нагрузка подается на выходы обоих устройств.

Организация сигнальных цепей более сложная. Для обоих приборов используется общая кнопка «Стоп» с последующим расположением элемента управления «Пуск». Подключение последней выполняется к выходу одного из МП, а первой — к выходу второго. Для каждого элемента управления организовываются для самоподхвата цепи шунтирования, что обеспечивает автономную работу прибора после нажатия на «Пуск» без необходимости последующего удерживания. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах.

Устанавливается электрическая блокировка для предотвращения подачи питания сразу на обе управляющие кнопки. Это достигается подачей питания после кнопки «Пуск» или «Вперед» на контакты другого МП. Подключение второго контактора аналогичное, используя в первом пускателе его нормально замкнутые контакты.

При отсутствии нормально замкнутых контактов в МП, установив приставку можно их добавить в устройство. При такой установке работа контактов приставки выполняется одновременно с другими за счет соединения с основным блоком. Иными словами, разомкнуть нормально замкнутый контакт после включения кнопки «Пуск» или «Вперед» невозможно, что предотвращает обратный ход. Для смены направления нажимается кнопка «Стоп», а только после этого задействуется другая — «Назад». Любое переключение должно выполняться через кнопку «Стоп».

Заключение

Магнитный пускатель — это очень полезное устройство для любого электрика. Прежде всего, с его помощью легко работать с асинхронным двигателем. При использовании катушки на 24 В или 12 В, питая от обычной АКБ при соблюдении соответствующих мер безопасности, получается даже запустить оборудование, рассчитанное на большие токи, например, с нагрузкой в 380 В.

Для работы с магнитным пускателем при составлении схемы важно учитывать особенности прибора и внимательно следить за характеристиками, которые указываются производителем. На выходы категорически запрещается подавать ток большего значения по напряжению или силе, чем указано в маркировке.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

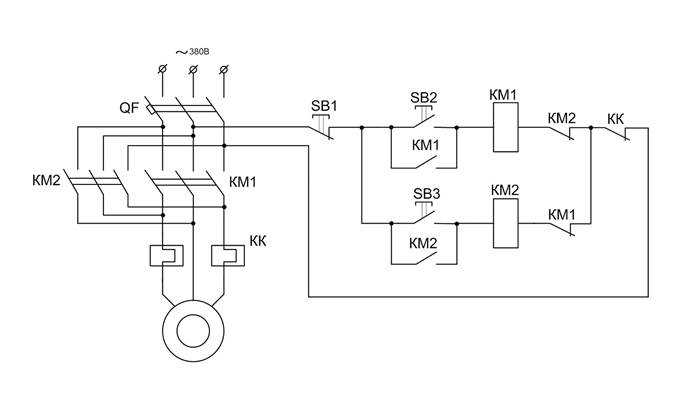

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.
