Рandora dxl 3500: обзор и установка. Пандора dxl 3500: автозапуск и не только. Dxl 3500 Пандора

Содержание

• Комплектация противоугонного комплекса
  • Схема подключения сигнализации
  • Подготовка салона автомобиля
  • Подготовка моторного отсека
  • Установка внутри салона
  • Обратная сборка
  • Подключение и настройка
• Видео обзор установки автомобильной сигнализации

Профессиональная охранная автомобильная сигнализация Pandora DXL 3500 принадлежит к премиум классу, гармонично сочетая в себе непревзойденное удобство и высочайшую надежность. Разумная цена и отличные отзывы вкупе с первоклассной репутацией производителя этой мощной автомобильной сигнализация приведет в восторг даже самых требовательных автомобилистов.

Данная модель одна из лучших охранных систем без лишних наворотов, представленных на Российском рынке.

Современное техническое оснащение позволяет добиться высочайшей скорости обработки сигналов и, как следствие, отклика на действия владельца, а также современной защиты высочайшего класса от кодграбберов с игнорированием помех в городских условиях. Для удобства пользователей противоугонный комплекс Пандора DXL 3500 оборудуется специальным каналом USB для подключения к компьютеру и простоты настройки системы в режиме текущего времени с возможностью сохранения файла настроек.

Комплектация противоугонного комплекса

Комплектация автомобильной сигнализации

• Базовый блок управления (очень маленький, удобен в установке)
• Радиомодуль RF с кабелем
• Основной брелок с жидкокристаллическим экраном для дистанционного управления
• Дополнительный брелок без жидкокристаллического экрана, трехкнопочный
• Чехол кожаный для брелоков
• Основной и дополнительный кабеля
• Датчики контроля температуры салона и двигателя с кабелями для подключения
• Кнопка Vаlet, и кнопка светового индикатора состояния с кабелями
• Модуль автозапуска 5-ти контактный релейный
• Карточка пластиковая с индивидуальным ПИН кодом
• Набор для монтажа
• Руководства по монтажу, эксплуатации и схема подключения

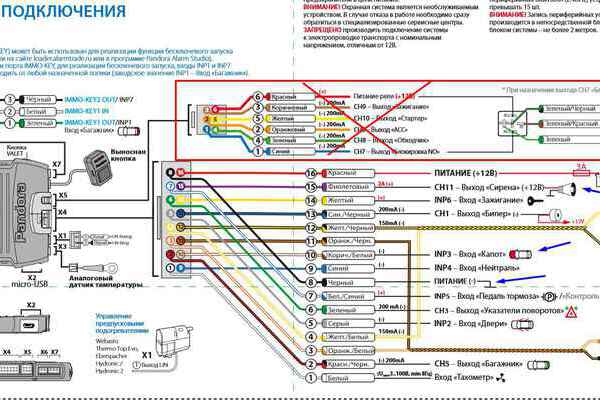

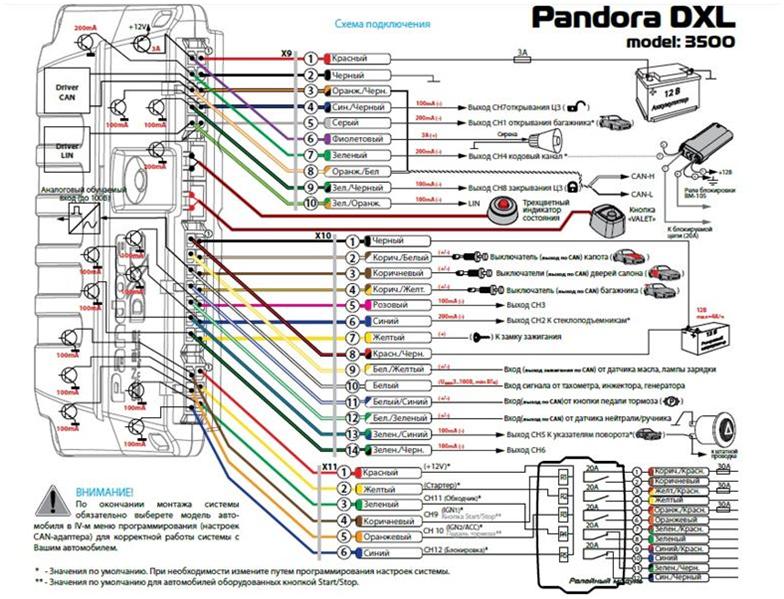

Схема подключения сигнализации

Схема подключения сигнализации

Схема полностью на русском языке, что очень важно.

Чтобы установка сигнализации прошла просто и гладко, постарайтесь изучить и вникнуть в электрическую схему системы, указанную выше. Установочный процесс условно можно разделить на этапы:

• Подготовка салона автомобиля — снятие панелей и устройств для получения доступа к местам установки элементов сигнализации и удобства
• Подготовка зоны двигателя автомобиля — установка элементов сигнализации в штатные отверстия автомобиля и проводка кабелей в салон
• Установка элементов сигнализации внутри салона, сокрытие элементов управления и контроля, проведение кабелей
• Обратная сборка панелей, устройств и приборов в салоне после установки сигнализации
• Подключение ноутбука к USB сигнализации для настройки, программирование и проверка работы

Подготовка салона автомобиля

1. Итак, приступаем к первому этапу — Подготовка салона автомобиля — снятие панелей и устройств для получения доступа к местам установки элементов сигнализации и удобства. Необходимо снять облицовку приборной панели автомобиля, как левую, так и правую, вытащить рамку для автомобильной магнитолы и непосредственно саму магнитолу, снять вещевой ящик, убрать комбинацию приборов на панели.

Снятая комбинация приборов

Так же необходимо снять облицовку рулевой колонки, если не получается — просто отогнуть, снимается крышка блока предохранителей и расположенные поблизости панели сокрытия воздуховода на ноги водителя с панелью под ручкой для открывания капота. Для удобства прокладки кабелей необходимо временно избавиться от дефлектора воздуховода и панели под лобовым стеклом для проводки кабелей и установки светодиодной лампочки индикатора рабочего состояния. В зависимости от марки автомобиля и модели снятие элементов может различаться, но основные направления думаю понятны. На данный этап работы по установке автомобильной сигнализации Pandora DXL 3500 может уйти достаточно много времени в тех случаях, когда Вы делаете это лично и в первый раз.

Снятая магнитола и шахта магнитолы

ВАЖНО! Демонтаж стоит производить отверткой на основе книги автомобиля для избежание недоразумений и возможности собрать все обратно без особых проблем по рекомендациям из книги.

Подготовка моторного отсека

2. Второй этап — Подготовка зоны двигателя автомобиля — установка элементов сигнализации в штатные отверстия автомобиля и проводка кабелей в салон. В этой зоне устанавливаются сирена, температурный датчик двигателя и концевик. Перед установкой сирену предварительно необходимо подготовить заделкой провода массы, установить сирену внутри моторного отсека следует в подходящее место, например, на шпильки под блоком управления. Концевик можно установить в существующее отверстие над фарой, температурный датчик проще всего установить на штатный датчик температуры двигателя автомобиля.

Подготовленная сирена

Все соединения следует изолировать, некоторые в целях безопасности дополнительно скрывают кабели под черной изоляционной лентой. Кабели проводят в салон через резиновое уплотнение между моторным отсеком и салоном автомобиля, сделать это не так то просто, следует цеплять провод предварительно загнутой стальной проволокой и протаскивать из моторного отсека в салон, может потребоваться временно демонтировать различные щитки и блоки.

Установленная сирена

Установка внутри салона

3. На третьем этапе — установка элементов сигнализации Pandora DXL 3500 внутри салона, сокрытие элементов управления и контроля, проведение кабелей — первоначально рекомендуется установить RF модуль для подключения к основному базовому блоку с прокладкой кабелей под обшивкой. В панели необходимо просверлить маленькое отверстие для установки светодиода с подведением кабеля к базовому блоку, релейный модуль проще всего установить за комбинацией приборов и закрепить, вывести кабели с кнопки Vаlet, и надежно спрятать её.

Установленный базовый блок управления

ВАЖНО! Все модули и отельные элементы системы сигнализации соединяем согласно схеме подключения!

Блокировка бензонасоса реализуется через блок предохранителей. Модуль обходчика обычно прячут за замком зажигания, предварительно спрятав внутри чип иммобилайзера, антенну обходчика рекомендуется крепить супер клеем. Соединения с силовыми кабелями зажигания осуществляются присоединением к разъему замка зажигания согласно схеме, салонный температурный датчик крепим к воздуховоду для ног водителя.

Установленный температурный датчик салона

Базовый блок крепите в укромном, известном только Вам, месте! (при наличии соединения на массу). Резервный аккумулятор так же стоит спрятать от посторонних глаз, подключения изолируйте.

Контакт на массу под рулем

Обратная сборка

4. Четвертый этап — Обратная сборка панелей, устройств и приборов в салоне после установки сигнализации — надеюсь понятно.

Сборку панелей и открытых приборов, устройств рекомендую осуществлять в обратном порядке, проверяя стойкость всех соединений и креплений, делать не спеша и аккуратно.

Подключение и настройка

5. Этап пятый — Подключение ноутбука к USB сигнализации для настройки, программирование и проверка работы — осуществляем подключение компьютера и производим настройку. Настройка осуществляется путем изменения подуровней, большинство из которых имеет 2 состояния — «Разрешено» или «Запрещено». Соответственно выбирая необходимый параметр следует разрешить либо запретить его исполнение системой — всё довольно просто.

Сигнализация подключена к компьютеру

При помощи компьютера наиболее просто и удобно произвести все требуемые настройки системы, интерфейс предоставит полный доступ ко всем настройкам в удобном виде. Для этого необходимо подключить систему к компьютеру с помощью USB кабеля через порт в базовом блоке, установить программное обеспечение, поставляемое в комплекте с системой автомобильной сигнализации и ввести ПИН код — 1111. Код стандартен, обязателен в изменению конечным пользователем.

Интерфейс программы настройки

Система готова к настройке, все возможные характеристики отражаются на экране и легко изменяются, особых знаний тут не требуется, все элементарно. Через визуальный интерфейс производится обновление программного обеспечения, история произведенных изменений, указывается модель системы автомобильной сигнализации и текущая версия базового программного обеспечения.

Видео обзор установки автомобильной сигнализации

Видео обзор сигнализации Pandora DXL 3500 и установка на Golf 6

Автосигнализация Pandora DXL 3500 — Авто-Маркет

Описание

Центральный блок
Pandora DXL 3500

Охранная система Pandora DXL 3500 это устройство из модельного ряда компании Pandora, которая в 2012 году приступила к обновлению своей продукции. Отвечая всем современным требованиям надежной защиты автомобиля, Pandora DXL 3500 является прогрессивной двусторонней диалоговой системой охраны самого высокого класса.

Интегрированный CAN модуль поддерживает более 300 автомобилей, оборудованных соответствующей шиной. Также присутствует LIN-порт, который упрощает интеграцию системы в некоторые марки автомобилей.

Система оборудована чувствительным трехосевым акселерометром, который регистрирует наклон автомобиля, удары, столкновения и температурный режим. Архитектура Pandora DXL 3500 устроена таким образом, что Вы можете подключать большое множество дополнительных устройств, например: GSM/GPRS-модуль, иммобилайзер, GPS-модуль и т. д.

Сигнализация Pandora DXL 3500 отличается потрясающе низким энергопотреблением — всего 18 мА, что в полтора раза ниже, чем в предыдущей модели — Pandora DXL 3300.

Высокая надежность изделия подтверждается гарантией 3 года от производителя. Немаловажно заметить, что весь производственный процесс и все комплектующие изготовлены в России, г. Калуга, на «Заводе Опытного Приборостроения».

CAN интерфейс

CAN протокол установлен более чем на 300 моделей современных автомобилей. Он ускоряет интеграцию системы в электронику автомобиля, а также позволяет, при желании, контролировать множество параметров машины.

Трехосевой акселерометр

Чувствительный датчик движения реагирует на столкновения и регистрирует силу и направления удара, фиксируя событие в память системы. Также он срабатывает на наклоны (например, при эвакуации). В наличии имеется и температурный датчик.

USB разъем

На центральном блоке Pandora DXL 3500 имеется mini-USB разъем. С его помощью к системе можно подключать персональный компьютер. Это позволит управлять функциями сигнализации, обновлять CAN протоколы и вести учет работы системы.

Двустороннее диалоговое шифрование

Инновационные технологии российских инженеров на основе военных разработок позволили повысить защитные свойства системы до максимума. Диалоговое шифрование с интеллектуальной криптозащищенностью исключает возможность электронного взлома Pandora DXL 3500.

Функциональные особенности

• 12 независимых программируемых каналов.
• Память тревожных событий (до 100 позиций)
• Поддержка CAN и LIN-протоколов.
• Дистанционный и автоматический запуск с большим числом настроек.
• Диалоговое шифрование сигнала.
• Сразу два PIN-кода: заводской и пользовательский.
• Внушительная гибкость настроек охранных и иных функций.
• Многоканальный трансивер с защитой от помех в городских условиях.
