Трехфазные и однофазные сети.Отличия и преимущества.Недостатки

Для энергоснабжения промышленных предприятий, организаций и жилых объектов используются трехфазные и однофазные сети, обеспечивающие доставку электроэнергии непосредственно к потребителю. Ее источник – местные распределительные подстанции с трехфазными понижающими трансформаторами (6,3 кВ/380 В). В зависимости от требований по защите пользователей электрические линии подключаются по одной из схем, разрешенных требованиями нормативных документов (ПУЭ).

Функционально трехфазные и однофазные сети представляют собой единое целое, а их различие проявляется лишь при подключении обслуживаемого оборудования. От источника электроэнергии (от генератора или местной трансформаторной подстанции) мощность передается в нагрузку по трехфазной сети с нулевой шиной или без нее. А непосредственно к потребителю она подводится либо по той же 3-х фазной линии, либо по однофазной цепи.

Для организации однофазной потребуется сделать отвод, подключившись к одной из фаз и к нейтральной жиле. В результате получается электрическое ответвление из 2-х проводов, дополненных заземляющей шиной. Именно таким способом электропитание с местной подстанции подается на объекты с потребителями, работающими от 220 В (в квартиры жилых строений – в том числе).

В каждом из оконечных пунктов установлен распределительный шкаф с заведенными в него тремя фазами (A, B и C). Для организации разводки по рабочим помещениям, этажам и отдельным квартирам от него делаются электрические отводы (с использованием одной из фаз и нулевой шины).

Особенности распределения фаз по отдельным потребителям

Действующие трехфазные и однофазные сети характеризуются особым показателем, называемым нагрузочной способностью. Под ним понимается предельная величина мощности, которую может рассеивать данное ответвление. В зависимости от этого показателя в фазных нагрузках будет протекать ток соответствующей величины.

С другой стороны линии электропитания 380 В эффективны лишь при условии равномерного распределения нагрузки по каждому из фазных ответвлений. За счет этого результирующий ток в нулевой шине практически отсутствует, что позволяет изготавливать ее из провода меньшего сечения (т. е. сэкономить на расходном материале).

При нарушении баланса токов в различных ответвлениях от распределительного шкафа возникает перекос фаз, при котором фазные напряжения начинают отличаться от номинала.

При его появлении фазное напряжение на отдельных нагрузках может понижаться до 195 В, а на других – повышаться до 265 Вольт.

Перекоса фаз, который удается обнаружить с помощью специальных приборов, потребуется оперативно перебросить часть ответвлений на менее загруженную линию. На примере, приведенном на рисунке выше, нужно переключить часть нагрузок с фазы B на фазу C.

Как отличить трехфазные и однофазные сети

Чтобы определиться с типом сети на конкретном объекте – достаточно выяснить, какое количество жил содержится в силовом кабеле, подводящем к нему электропитание. Если в нем имеются только две или три жилы – это значит, что сеть однофазная (без заземления или с ним).

Наличие в силовом кабеле 3-х, 4-х или 5-ти жил означает, что к объекту подведена трехфазная линия, к которой можно подключать оборудование с рабочим напряжением 380 В. По трем жилам к нему подводятся фазы A, B и C, а четвертая – это рабочая нейтраль. Пятый провод используется для обустройства повторного заземления, организуемого на стороне потребителя.

Трехфазное питание применяется в частных хозяйствах загородных домов, например, при оборудовании ремонтной мастерской. Для подводки 380 В в городскую квартиру потребуется сделать заявку и оплатить дополнительные услуги. Последние включают в себя подводку 4-х жильного силового кабеля, установку трехфазного электрического счетчика и смену тарифа по оплате электроэнергии.

Сравниваем трехфазные и однофазные сети с точки зрения потребителя (плюсы и минусы)

К преимуществам однофазных сетей в сравнении с их трехфазными аналогами относят:
  • Удобство монтажа.
  • Простоту обслуживания.
  • Экономичность (низкие затраты на прокладку кабеля).

В однофазной сети используются 3-х проводные кабели, которые по цене значительно дешевле пятижильных. Для защиты однофазных цепей применяются дешевые однополюсные автоматические выключатели (вместо сравнительно дорогих 3-х полюсных изделий). Среди недостатков этого варианта выделим невозможность установки силового оборудования, рассчитанного на работу от 380 В, и сравнительно низкую мощность, отдаваемую в нагрузку.

Перечисленные недостатки удается устранить за счет использования трехфазной подводки, к которой допускается подключать силовое оборудование суммарной мощностью до 15 кВт. К плюсам этого решения относят возможность распределять однофазные нагрузки по отдельным линиям, что очень удобно при эксплуатации бытовой техники на 220 В. Единственное ограничение в этом случае касается равномерности распределения потребителей по фазам.

Недостатки трехфазных сетей проявляются в следующем:
  • При организации электроснабжения увеличиваются габариты защитного оборудования.
  • Для его размещения потребуется выделить место под распределительный шкаф значительного размера.
  • На обслуживание таких сетей тратится больше времени и сил, чем на однофазные.

Основная проблема при использовании 3-х фазный цепей – высокая вероятность повреждения нулевой жилы там, где без нее обойтись никак не удается. Так, при нарушении распределения нагрузок по фазным линиям и разбалансировке протекающих по ним токов возможно выгорание нейтрального провода с небольшим сечением жилы.

При обрыве нейтрального провода в нагрузках, включенных по схеме «звезда«, фазное напряжение 220 В мгновенно превращается в линейные 380 В. Такой скачок приводит к выходу из строя подключенного к сети оборудования. Добавим к этому сложность ремонта кабельного изделия, обеспечивающего подводку питающих линий непосредственно к потребителю.

Трехфазные и однофазные сети в частном хозяйстве

Перед тем, как подать заявку на прокладку трехфазного кабеля к частому хозяйству – его владельцу потребуется ознакомиться с техническими условиями на подводку и подключение. Согласно этому документу при обслуживании частников величина допустимой мощности строго ограничена и составляет не более 15 кВт.

По сравнению с однофазными сетями в этом случае могут возникнуть сложности с выбором кабеля нужной марки и организации местного защитного заземления. Кроме того, придется учитывать необходимость сбалансированной нагрузки по каждому из фазных проводов. При подключении нового бытового прибора пользователь вынужден будет следить за тем, чтобы не возникло перекоса фаз.

Такие неудобства нередко приводят к решению отказаться от трехфазной сети в пользу однофазного варианта. Единственное исключение – необходимость подключения силового оборудования, рассчитанного на электропитание 380 В. Это могут быть:
  • Метало- и деревообрабатывающие станки, установленные в мастерской частного хозяйства.
  • Насосное оборудование, используемое для подачи воды из скважины на участок и в дом.
  • Котельное оборудование и бойлеры проточного типа.
  • Циркулярные пилы и подобные им механизмы.

При однофазной подводке большинство перечисленных агрегатов (помимо обрабатывающих станков) также могут использоваться в частном хозяйстве. Но в этом случае возникают трудности, связанные со снижением мощности установленного оборудования. Также возможны проблемы с включением электроприводов в питающую сеть 220 В (усложняются схемы коммутации).

Требования к кабелю и безопасность эксплуатации

Если трехфазные и однофазные сети рассчитаны на нагрузку примерно одинаковой мощности – в первом случае допускается применять кабель с жилами меньшего сечения. Это объясняется тем, что ток в цепи распределяется по трем фазам вместо одной и в меньшей мере нагружает соответствующие проводники.

Номинальное значение токовой отсечки в автоматическом защитном устройстве для 3-фазного случая также будет меньше.

Это позволяет сэкономить на проводке, размещаемой во вводно-распределительном шкафу и монтируемой в виде линейных отводов (за счет использования жил меньшего сечения).

Согласно требованиям ПУЭ трехфазные и однофазные сети должны обеспечивать безопасность работы с подключенным оборудованием как на распределительной подстанции, так и на стороне потребителя. Для этого предусмотрены специальные меры защиты обслуживающего персонала и пользователя, проявляющиеся в организации заземления на обоих концах трехфазной линии. На однофазном участке электрической подводки безопасность обеспечивается повторным заземлением, обустраиваемом непосредственно на обслуживаемом объекте.

Похожие темы:
  • Фаза и ноль. Принцип действия. Методы определения. Цветовка
  • Ток и напряжение. Виды и правила. Характеристики и принцип действия
  • Глухозаземленная нейтраль
  • Изолированная нейтраль. Устройство и принцип действия
  • Атмосферное электричество. Что это. Виды и особенности
  • Электричество. Электрический ток

Однофазное и трехфазное напряжение: в чем разница

Чаще всего потребитель не задумывается, от какой сети переменного тока запитана его квартира или частный дом. Это может быть однофазное или трехфазное подключение. Основными потребителями электрической энергии являются приборы, рассчитанные на напряжение 220 В. Сейчас стали производить и устанавливать бытовое электрическое оборудование на 380 В. В основном это электроплиты в высотных зданиях. А в частном домовладении при обустройстве мастерской, где применяются станки с подсоединением к трехпроводной электрической линии. В этой статье мы разберемся в отличиях однофазного напряжения и трёхфазного.

  • От какой сети питаются наши дома и квартиры
  • Главные отличия
  • Почему мощное оборудование бывает зачастую трехфазным
  • Преимущества и недостатки
  • Встречаются ли однофазные сети в чистом виде

От какой сети питаются наши дома и квартиры

Большинство квартир и частных домов используют однофазное подключение к электросети. При этом общие нагрузки потребителя не превышают 10 кВт. На долю таких подключений приходится порядка 90% всех электроприемников.

Остальные 10% используют трехфазное подключение. Его используют если необходимо подсоединить нагрузку мощностью более 10 кВт. Для этого применяют сети переменного тока на 380 Вольт.

К ним относятся жители коттеджей или частных домов и владельцы квартир, где установлены электроплиты или другие приборы, рассчитанные на подключение 380 В.

Главные отличия

Общим фактором является количество проводов и напряжение. На этом отличия и заканчиваются. Однофазное подключение характеризуется подведением к дому или квартире двух/трех проводов (фаза, ноль, заземление). Обычно сечение проводников составляет 4-6 мм2. А в доме используют проводку 1,5-2,5 мм2.

При этом оно ограничено по максимальной мощности потребления, которая не должна превышать десяти кВт. Могут возникнуть трудности с подключением потребителей, рассчитанных на трехфазное напряжение. При подключении потребуются дополнительные устройства, а также нужно быть готовым, что произойдет потеря мощности.

Обычно к многоквартирному дому подводится три фазы, а в каждую квартиру приходит только одна фаза. При этом стараются распределять нагрузку пропорционально, исключая перекос фаз. Так же учитывают то, что напряжение 220В является менее опасным чем 380В, с точки зрения техники безопасности.

Если потребитель планирует подключение к электрической сети с выделенной мощностью более десяти кВт — необходимо использовать трехфазное напряжение.

Отличие в этом случае заключается в подведении к дому или коттеджу кабеля с четырьмя/пяти жилами. В чем состоит отличие от двухпроводного подключения. В этом случае потребитель получает две величины напряжения: линейное будет равно 380 В, а фазное — 220 В.

Замер производят следующим образом. Фазное напряжение меряют между нулевым проводником и каждой фазой попеременно, линейное замеряют между фазами.

На рисунке снизу показано, как измерить фазное и линейное напряжение.

Следует учитывать, что в коттеджах, где установленная мощность превышает десять киловатт, но отсутствует трехфазная нагрузка, активная мощность должна распределяться между фазами равномерно.

В этом состоит разница при однофазном подключении, распределять мощности нет необходимости.

На нижеприведенном рисунке представлена схема подсоединения однофазной равномерно распределенной по трём фазам нагрузки и формула зависимости линейного напряжения от фазного.

При этом не требуется использовать коммутационное оборудование (автоматы, пускатели) на большие токи. Чаще трехфазная сеть применяется для промышленных предприятий, магазинов, офисных помещений.

Почему мощное оборудование бывает зачастую трехфазным

Основным фактором использовать трехфазное подсоединение к мощной нагрузке, является передача большой мощности при меньшем сечении кабеля, относительно однофазного. Это существенно удешевляет электрические сети и коммутационные аппараты.

Такое подведение электричества используется для промпредприятий, мастерских, фермерских хозяйств. То есть для организаций, где основными потребителями являются трехфазные электроустановки.

Это могут быть электродвигатели, мощные сушильные агрегаты, стационарное сварочное оборудование, металлообрабатывающие и деревообрабатывающие станки и т.п.

Преимущества и недостатки

Каждая из сетей однофазная и трехфазная система тока имеет свои достоинства, но не лишена и недостатков.

Рассмотрим основные достоинства для линии 220В:

  1. Они несложные. В схеме может разобраться человек, имеющий минимальные знания в электротехнике.
  2. Для подключения достаточно два провода (если не используется заземление). Это существенно упрощает сети.
  3. Относительно невысокое опасное напряжение.

Основным недостатком является высокие токи при потреблении большой мощности, поэтому для мощных приборов (7-10 и больше киловатт) однофазное подключение практически не используется. Теперь рассмотрим, чем отличается 3-фазная сеть от 1-фазной.

Для сетей напряжением 380 В:

  • Подключаемая мощность ограничена только сечением проводников и выделенной электросетями мощностью.
  • Можно использовать для обеспечения электроэнергией любых объектов.
  • Имеется возможность «выбора» фазы с лучшими параметрами, для питания важных однофазных потребителя, для этого используются реле-переключатели фаз.

К недостаткам относятся:

  • Дорогостоящие кабели и коммутационное оборудование.
  • Опасное напряжение.

Встречаются ли однофазные сети в чистом виде

Энергосистема нашей страны рассчитана на использование трехфазной сети. Все генераторы на электростанциях вырабатывают три фазы. Это относится к гидроэлектростанциям, АЭС, тепловым, приливным и т.д.

Такая схема передачи энергии на большие расстояния наиболее экономична. Для передачи аналогичной мощности при однофазной линии, потребуются провода большого сечения. Поэтому однофазные сети для передачи электроэнергии не применяются.

На нижеприведенном рисунке представлена схема передачи электроэнергии от ТЭЦ к потребителю.

Однако, однофазные электросети широко используются как аварийные источники питания. Для этого применяются бензиновые или дизельные электростанции. Устанавливают на объектах, где недопустимо отключение электроэнергии. Например, для запитывания электроэнергией больниц (это отделения реанимации или операционные), телефонных станций, систем оперативного оповещения и т.п. Для мощных потребителей используются трехфазные дизельные генераторы.

Adblock
detector

Однофазный VS Трехфазный: в чем разница?

Содержание

Блок питания переменного тока можно разделить на однофазный (1-фазный) и трехфазный (3-фазный). Как правило, однофазное питание используется там, где потребность в электроэнергии невелика. Короче говоря, это для запуска небольшой техники. Трехфазное питание несет большую нагрузку и может работать на большом оборудовании на заводах.

Когда дело доходит до однофазной и трехфазной сети, основное различие заключается в том, что первая используется для бытового электроснабжения, а вторая – для работы тяжелой техники. В этой статье обсуждаются различия между ними, чтобы вы могли узнать что такое трехфазное питание  и понять, как они работают.

Что такое однофазное питание и его особенности?

В однофазном электричестве напряжение питания изменяется одновременно. Обычно однофазный ток называют «бытовым напряжением», потому что он в основном используется в домах. Когда дело доходит до распределения питания, при однофазном подключении используются нулевой и фазный провода. Нейтральный провод действует как обратный путь для тока, а фазные провода несут нагрузку.

При однофазном подключении напряжение начинается с 230 Вольт и имеет частоту около 50 Герц. Поскольку напряжение в однофазном соединении постоянно растет и падает, на нагрузку не подается постоянная мощность. Давайте обсудим преимущества и недостатки использования однофазного питания.

Преимущества

  • Однофазные соединения предназначены для бытового электроснабжения и жилых домов. Это связано с тем, что для работы большинства бытовых приборов требуется небольшое количество электроэнергии, таких как телевизор, освещение, вентиляторы, холодильник и т. д.
  • Функционирование однофазного подключения простое и обычное. Он представляет собой компактный и легкий блок, в котором поток электроэнергии по проводам будет меньше, если напряжение выше.
  • Из-за снижения мощности он обеспечивает оптимальную работу мощности от однофазного подключения и эффективную передачу мощности.
  • Однофазное подключение лучше всего подходит для агрегатов мощностью до 5 л.с.

Недостатки

  • Тяжелое оборудование, такое как промышленные двигатели и другое оборудование, не может работать от однофазного источника питания.
  • Небольшие двигатели мощностью менее одного киловатта не могут работать от однофазного источника питания из-за отсутствия начального крутящего момента, необходимого двигателю. Итак, для бесперебойной работы двигателя требуется дополнительное оборудование, называемое пускателем двигателя .

Что такое трехфазное питание и его особенности?

При трехфазном подключении к электросети вы получаете три отдельных электрических услуги. Итак, как работает трехфазный ? Каждая ветвь тока может достигать максимального напряжения и отделяется на одну треть времени, завершенного в течение одного цикла. Короче говоря, напряжение от трехфазного подключения к сети остается постоянным.

И никогда не падает до нуля. Понимание трехфазного питания и принципов его работы важно, если вы работаете с тяжелым оборудованием. Для этого требуется три проводника вместе с одним нейтральным проводом в трехфазном соединении. Токопроводящие жилы находятся на расстоянии 120 градусов друг от друга.

Кроме того, вы можете найти два различных типа конфигураций в трехфазном питании: звезда и треугольник. Для конфигурации «звезда» требуется заземление и нейтральный провод. Конфигурация схемы «треугольник» не требует нейтральных проводов.

Более того, все виды высоковольтного оборудования могут использовать питание от схемы треугольника. Вот преимущества и недостатки использования трехфазного источника питания.

Преимущества

  • Не требует дополнительных пускателей для запуска тяжелых промышленных двигателей, поскольку имеет достаточную мощность для обеспечения необходимого крутящего момента.
  • Большая техника работает эффективно. Промышленные и коммерческие нагрузки предпочитают трехфазное подключение из-за высокой потребности в электроэнергии.
  • При увеличении количества фаз в системе питания напряжение трехфазной сети становится более плавным.
  • Трехфазное соединение не требует излишних проводящих материалов для передачи электроэнергии. Таким образом, если речь идет об экономичном решении, трехфазное подключение является более экономичным.

Недостатки

  • Самым большим недостатком трехфазного подключения является то, что оно не выдерживает перегрузки. Таким образом, это может повредить оборудование, и шансы на дорогостоящий ремонт выше. Это связано с тем, что стоимость отдельных компонентов высока.
  • Поскольку напряжение блока очень высокое, трехфазное подключение требует больших затрат на изоляцию. Изоляция зависит от напряжения, а размер проводов зависит от распределения мощности.

В чем разница между однофазным и трехфазным питанием?

Вот важные различия между однофазным и трехфазным подключением.

  • При однофазном подключении электрический ток протекает по одному проводнику. С другой стороны, трехфазное соединение состоит из трех отдельных проводников, которые необходимы для передачи электроэнергии.
  • В однофазной системе электроснабжения напряжение может достигать 230 Вольт. А вот при трехфазном подключении он может нести напряжение до 415 Вольт.
  • Для бесперебойного прохождения электроэнергии по однофазному соединению требуется два отдельных провода. Один представляет собой нейтральный провод, а другой представляет собой одну фазу. Они необходимы для завершения цепи. При трехфазном подключении системе требуется один нейтральный провод и трехфазные провода для завершения цепи.
  • Максимальная мощность передается по трехфазному соединению по сравнению с однофазным источником питания.
  • Однофазное соединение состоит из двух проводов, образующих простую сеть. А вот на трехфазном подключении сеть сложная, потому что там четыре разных провода.
  • Так как однофазное соединение имеет один фазный провод, если что-то случится с сетью, полное питание будет прервано. Однако в трехфазном источнике питания, если что-то случится с одной фазой, остальные фазы все равно будут работать. Таким образом, нет прерывания питания.
  • Что касается эффективности, то однофазное подключение меньше по сравнению с трехфазным подключением. Это связано с тем, что для трехфазного источника питания требуется меньше проводников по сравнению с однофазным источником питания для той же цепи.

Заключение

Таким образом, когда речь идет о однофазном и трехфазном электроснабжении , для подключения к электричеству в жилых помещениях не требуется трехфазное подключение, потому что все приборы не нуждаются в таком подключении. Однако, если в вашем доме есть несколько тяжелых приборов, возможно, вам может понадобиться трехфазное подключение.

Рекомендуем к прочтению

Устройство передачи энергии

Сколько мощности теряется в линиях электропередачи

Содержание Электричество — одно из величайших изобретений, когда-либо созданных. И хотя было время, когда люди жили без этого товара,

Подробнее »

Устройство передачи энергии

Электрический трансформатор: как это работает?

Трансформатор (ТФ) уже более века работает как важнейший элемент в системах распределения электроэнергии, как для промышленности, так и для предприятий,

Подробнее »

Разница между однофазным и трехфазным блоком питания

В этом уроке мы узнаем разницу между однофазным и трехфазным блоком питания переменного тока. Мы увидим несколько основ однофазных и трехфазных систем, преимущества и недостатки, а также некоторые ключевые различия между однофазными и трехфазными источниками питания.

[адсенс1]

Описание

Введение

Почти 90% электроэнергии, которую мы используем в повседневной жизни, поступает от переменного источника. Будь то наша бытовая техника, офисное оборудование или промышленные машины, мы используем источник переменного тока для питания этих устройств.

Если вы новичок, то переменный ток или просто переменный ток — это вид электроэнергии, в котором электрический ток периодически меняется, как по величине, так и по направлению. Кроме того, в зависимости от приложения, мощность переменного тока может подаваться либо в однофазной, либо в трехфазной системе.

Однофазная система питания переменного тока состоит из двух проводов, называемых фазным (или иногда Линейным, Под напряжением или Горячим), и нейтрального провода. В случае трехфазной системы вы используете либо три провода, либо четыре провода для передачи питания (нет нейтрали в трехпроводном трехфазном питании, и все три провода являются фазами).

Давайте теперь углубимся в детали однофазных и трехфазных систем, а также посмотрим на разницу между однофазными и трехфазными источниками питания.

[адсенс2]

Что такое однофазный источник питания?

Как упоминалось ранее, в однофазном источнике питания мощность распределяется с использованием только двух проводов, называемых фазой и нейтралью. Поскольку мощность переменного тока принимает форму синусоидальной волны, напряжение в однофазной сети достигает максимума 90 0 во время положительного цикла и снова 270 0 во время отрицательного цикла.

Фазный провод несет ток к нагрузке, а нейтральный провод обеспечивает обратный путь тока. Обычно однофазное напряжение составляет 230 В, а частота — 50 Гц (это зависит от того, где вы живете).

Поскольку напряжение в однофазном источнике питания повышается и падает (пики и спады), постоянная мощность не может подаваться на нагрузку.

Преимущества
  • Это очень распространенная форма источника питания для самых малых требований к мощности. Почти все бытовые электросети являются однофазными, поскольку бытовым приборам требуется небольшое количество энергии для работы освещения, вентиляторов, охладителей, обогревателей, небольших кондиционеров и т. д.
  • Конструкция и работа однофазной системы электропитания часто бывают простыми.
  • В зависимости от региона однофазного питания достаточно для нагрузки до 2500 Вт.
Недостатки
  • Небольшие однофазные двигатели (обычно менее 1 кВт) не могут запускаться напрямую от однофазного питания, так как для двигателя недостаточно начального крутящего момента. Таким образом, для правильной работы необходимы дополнительные схемы, такие как пускатели двигателей (например, пусковые конденсаторы в вентиляторах и насосах).
  • Тяжелые нагрузки, такие как промышленные двигатели и другое оборудование, не могут работать от однофазной сети.

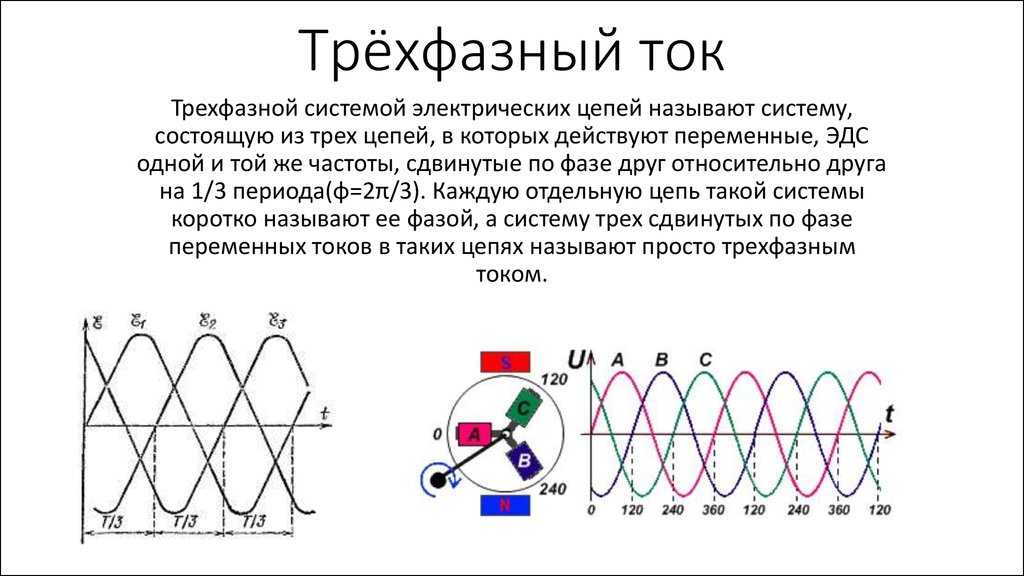

Что такое трехфазный источник питания?

Трехфазный источник питания состоит из трех силовых проводов (или трех фаз). Кроме того, в зависимости от типа цепи (которых существует два типа: звезда и треугольник), у вас может быть или не быть нейтрального провода. В трехфазной системе электроснабжения каждый сигнал мощности переменного тока на 120 0 не совпадает по фазе друг с другом.

В трехфазном источнике питания в течение одного цикла 360 0 напряжение на каждой фазе достигло бы пикового значения дважды. Кроме того, мощность никогда не падает до нуля. Этот стабильный поток мощности и способность выдерживать более высокие нагрузки делают трехфазное питание подходящим для промышленных и коммерческих операций.

Как упоминалось ранее, в трехфазном источнике питания существует два типа конфигураций цепей. Это Дельта и Звезда (Y или звезда). В конфигурации треугольника нулевой провод отсутствует, и все системы высокого напряжения используют эту конфигурацию.

Что касается конфигурации «звезда» или «звезда», то имеется нейтральный провод (общая клемма/точка цепи «звезда») и провод заземления (иногда).

Напряжение между двумя фазами трехфазного источника питания составляет 415 В, а между фазой и нейтралью — 240 В. Следовательно, вы можете обеспечить три однофазных источника питания, используя трехфазный источник питания (как это обычно делается для жилых помещений и малых предприятий).

ПРИМЕЧАНИЕ: Существует разница между прямым трехфазным питанием и трехфазным питанием, разделенным на три однофазных питания.

Преимущества
  • При одинаковой мощности трехфазный источник питания использует меньше проводов, чем однофазный источник питания.
  • Трехфазный источник питания обычно является предпочтительной сетью для коммерческих и промышленных нагрузок. Хотя в некоторых странах (например, в большинстве европейских стран) даже бытовое электроснабжение является трехфазным.
  • Вы можете легко запускать большие нагрузки.
  • Большие трехфазные двигатели (обычно используемые в промышленности) не требуют пускателя, так как разности фаз в трехфазном источнике питания будет достаточно, чтобы обеспечить достаточный начальный крутящий момент для запуска двигателя.
  • Почти вся мощность вырабатывается в трехфазном питании. Хотя существует концепция многофазного питания, исследования показали, что трехфазный источник питания более экономичен и прост в производстве.
  • Общая эффективность трехфазного источника питания выше по сравнению с однофазным источником питания для той же нагрузки.

Разница между однофазным и трехфазным блоком питания

Теперь рассмотрим разницу между однофазным и трехфазным блоком питания.

  • В однофазном источнике питания питание подается по двум проводам, называемым фазным и нейтральным. При трехфазном питании питание подается по трем проводам (четыре провода, если включен нейтральный провод).
  • Напряжение однофазного питания составляет 230 В, а трехфазного — 415 В.
  • Для одинаковой мощности однофазного источника питания требуется больше проводов, чем для трехфазного источника питания.
  • Эффективность трехфазного источника питания значительно выше, чем у однофазного источника питания, и мощность передачи также больше.
  • Поскольку в однофазном источнике питания используется только два провода, общая сложность сети меньше по сравнению с четырехпроводным трехфазным источником питания (включая нейтраль).

Сравнение однофазных и трехфазных источников питания

Теперь посмотрим сравнение однофазных и трехфазных систем питания в таблице.

Трехфазный источник питания

.

Однофазный блок питания
Трехфазный источник питания
Для однофазного источника питания требуется два проводника Трехфазный источник питания требует трех проводников
Два провода (проводника) в однофазной системе называются фазой и нейтралью Все три провода (проводника) в трехфазной системе называются фазами
Поскольку есть только один провод, есть только один сигнал переменного тока (обычно синусоидальный) Три провода в трехфазной сети несут собственный сигнал переменного тока, и эти три сигнала разнесены на 120°
Подача электроэнергии при однофазном питании непостоянна из-за пиков и провалов напряжения Благодаря трем проводникам с разницей фаз 120° подача мощности в трехфазном питании всегда стабильна и стабильна (пики и провалы трех сигналов переменного тока компенсируются друг другом)
Напряжение питания при однофазном питании ≈230В При трехфазном питании напряжение питания составляет ≈415 В
Однофазное питание относительно менее эффективно, чем трехфазное при той же мощности более эффективен, так как он может обеспечить в три раза большую мощность, чем однофазный источник питания, всего с одним дополнительным проводом
Обычно однофазное электроснабжение подается для жилых и бытовых нужд (часто раздельная фаза от трехфазного источника питания) Трехфазный источник питания обычно обслуживается крупными коммерческими центрами и предприятиями
Идеально подходит для небольших нагрузок, таких как освещение и отопление Трехфазное питание может работать с большими промышленными двигателями
Однофазные источники питания всегда имеют нейтральный провод (он действует как обратный путь от нагрузки) Нейтральный провод является необязательным в трехфазных источниках питания (соединение треугольником не имеет нейтрального провода, но соединение звездой может иметь или не иметь нейтральный провод)
Вероятность отказа выше, так как однофазный источник питания имеет только одну фазу (в случае отказа питание отсутствует) Даже в случае неисправности одной или двух фаз оставшиеся фазы будут продолжать подавать питание в трехфазном источнике питания. Значит, вероятность ошибки меньше

Вам нужен трехфазный источник питания?

В зависимости от ваших требований ваша компания по распределению электроэнергии предложит либо однофазный, либо трехфазный источник питания. Для небольших домов и магазинов достаточно однофазного питания.

Но если у вас большой дом с тремя-четырьмя кондиционерами (все могут работать одновременно), водонагревателями, большим погружным насосом, стиральной машиной, двухдверным холодильником и т. д., то вам может понадобиться трех- фазное питание, чтобы нагрузка на каждую фазу распределялась должным образом.

Поскольку у нас нет прямых трехфазных устройств, то, что делает компания по распределению электроэнергии, заключается в том, что три фазы от трехфазного источника предоставляются как три отдельных однофазных источника питания. Например, если у вас три спальни с тремя кондиционерами, то каждой комнате будет предоставлена ​​своя фаза.

Обычно в квартирах и поселках есть специальные трансформаторы, чтобы они могли понижать напряжение 11 кВ, поступающее непосредственно с подстанции, до 240 В, не завися от уличного трансформатора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
