Замена главного тормозного цилиндра: выполняем операцию правильно

Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов. В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля.

• Особенности работы тормзной системы
• Краткое устройство главного тормозного цилиндра
• Принцип работы главного тормозного цилиндра
• Прокачка главного тормозного цилиндра своими руками
• Замена главного тормозного цилиндра своими руками

Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения. Для обеспечения максимальной надежности системы и повышения уровня безопасности, практически на всех современных автомобилях устанавливаются двухсекционные главные цилиндры, которые делят систему на два практически независимых контура.

Двухсекционный тормозной цилиндр обеспечивает полное или частичное сохранение работоспособности тормозной системы в случае потери герметичности какого-либо контура. В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого. В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.

Особенности работы тормзной системы

Типичная тормозная система «пассажир-автомобиль» является относительно простой. Когда Вы нажимаете ногой на педаль тормоза, та сила, с которой Вы давите на педаль, передается на прибор, который называется главный тормозной цилиндр.

Главный тормозной цилиндр имеет поршень, который оказывает давление на систему гидравлических тормозных трубок, которые ведут к каждому колесу автомобиля. На каждом колесе данная тормозная жидкость под давлением оказывает воздействие на тормоза, надавливая на поршень, который оказывает воздействие на тормозные колодки, которые охватывают и сжимают вращающийся барабан или диск. Трение замедляет вращение колес, и в, свою очередь, всего автомобиля.

Когда тормозные детали (тормозные колодки, и т.д.) почти стираются, металлические шайбы сконструированы таким образом, чтобы создавать визжащий шум при нажатии на тормоз и это (надеемся) заставит насторожиться водителя и подскажет ему, что тормозная колодка нуждается в замене. Обратите внимание на это предупреждение. Стертая тормозная колодка обладает меньшим сопротивлением, нежели новая и это снижает эффективность работы тормозов.

Плюс, в случае, если Вы в течение довольно длительного времени будет игнорировать данное предупреждение, Вы можете нанести серьезные повреждения роторам, барабанам, и другим частям. И даже если вы регулярно меняете тормозные колодки, обычно требуется небольшое дополнительное сервисное обслуживание после поездок на длинные расстояния. Поверхность барабанов и дисков стирается неравномерно при нормальной эксплуатации. Поэтому периодически требуется их повторная машинная обработка, чтобы они продолжали нормально работать.

Все современные тормоза во много раз мощнее, чем двигатель автомобиля. Поэтому при полностью открытом дросселе Вы можете легко остановить даже очень мощный автомобиль, нажав на тормоза. Все тормоза также имеют стояночный тормоз (иногда его называют ручной тормоз). Он работает независимо от основной тормозной системы. Стояночный тормоз обычно воздействует на задние колеса. Он приводится в действие вручную на тот случай, если откажет гидравлическая тормозная система.

Краткое устройство главного тормозного цилиндра

Главный тормозной цилиндр – центральный конструктивный элемент рабочей тормозной системы. Он преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости, не сжиматься под действием внешних сил.

На современных автомобилях устанавливается двухсекционный главный тормозной цилиндр. Каждая из секций обслуживает свой гидравлический контур. Для переднеприводных автомобилей один из контуров объединяет, как правило, тормозные механизмы правого переднего и левого заднего колес, второй – левого переднего и правого заднего колес. В заднеприводных автомобилях рабочая тормозная система построена несколько иначе. Первый контур обслуживает тормоза передних колес, второй – задних колес.

Главный тормозной цилиндр закреплен на крышке вакуумного усилителя тормозов. Над цилиндром расположен двухсекционный бачок с запасом тормозной жидкости, который соединяется с секциями главного цилиндра через компенсационные и перепускные отверстия.

Бачок служит для пополнения жидкости в тормозной системе в случае небольших ее потерь (утечки, испарение). Стенки бачка прозрачные, на них выполнены контрольные метки, что позволяет визуально отслеживать уровень тормозной жидкости. В бачке также устанавливается датчик уровня тормозной жидкости. При падении уровня тормозной жидкости ниже установленного на панели приборов загорается сигнальная лампа.

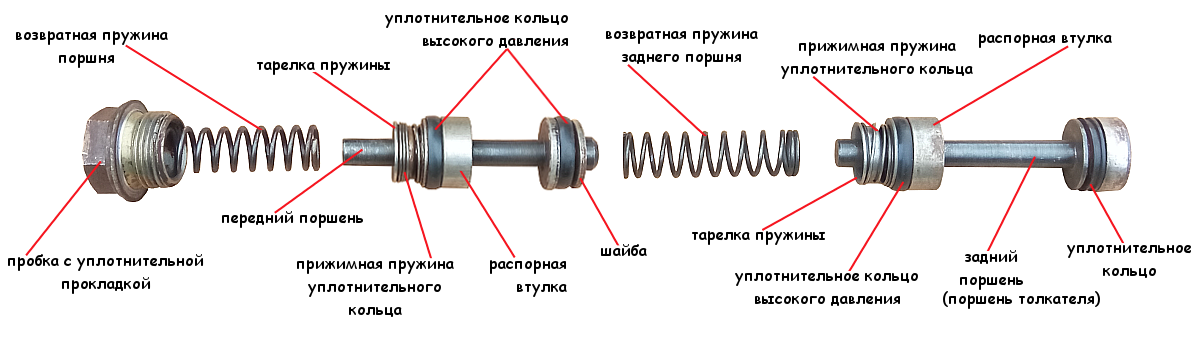

В корпусе главного тормозного цилиндра расположены друг за другом (тандемом) два поршня. В первый поршень упирается шток вакуумного усилителя тормозов, второй поршень установлен свободно. Уплотнение поршней в корпусе цилиндра выполнено с помощью резиновых манжет. Возвращение и удержание поршней в исходном положении обеспечивают две возвратные пружины.

Принцип работы главного тормозного цилиндра

Для замедления автомобиля, водитель осуществляет нажатие на педаль тормоза, которая передает усилие через шток на поршень первого контура главного цилиндра. В случае с вакуумным усилителем тормозов, на поршень воздействует шток усилителя. Поршень первого контура, перемещаясь вперед, перекрывает компенсационное отверстие и начинает создавать перед собой давление тормозной жидкости. За счет конструкции цилиндра, образовавшееся давление частично воздействует на рабочие цилиндры первого контура и перемещает поршень второго контура.

При перемещении вперед, поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля. Полости за первым и вторым поршнем при их перемещениях заполняются тормозной жидкостью из резервуара через перепускные отверстия, что в свою очередь исключает завоздушивание и отказ тормозной системы.

После остановки автомобиля или окончания замедления, водитель прекращает воздействовать на педаль и поршни обоих контуров за счет возвратных пружин перемещаются на исходные позиции. При этом контуры через компенсационные отверстия начинают сообщаться с резервуаром, и давление тормозной жидкости выравнивается с атмосферным. В это время поршни рабочих тормозных механизмов также возвращаются в исходные позиции – колеса растормаживаются.

Как уже было сказано, при потере герметичности одного из контуров, второй будет работать с немного меньшей, но достаточной эффективностью. Например, при выходе из строя первого контура, толкатель вакуумного усилителя не встретив сопротивления, переместит первый поршень до контакта со вторым, который при перемещении создаст давление во втором контуре. При этом ход тормозной педали увеличится за счет отсутствия сопротивления в первом контуре.

В случае потери герметичности во втором контуре, толкатель вакуумного усилителя будет перемещать оба поршня до тех пор, пока поршень второго цилиндра не достигнет торцевой части корпуса цилиндра.

После этого в первом контуре будет создано давление, которое приведет в действие рабочие тормозные цилиндры первого контура. В этом случае ход тормозной педали также увеличится, за счет «холостого» хода второго поршня. Однако, несмотря на увеличение хода, при условии правильной регулировки механизма, тормозная система обеспечит эффективное замедление автомобиля.

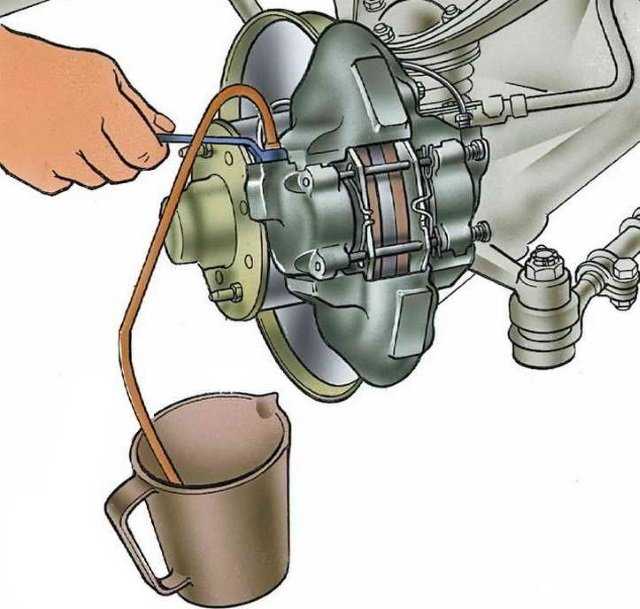

Прокачка главного тормозного цилиндра своими руками

Те, кому приходилось прокачивать ГТЦ, знают, что в одиночку это сделать тяжело. Проводить прокачку самостоятельно, действительно, неудобно, поэтому советуем привлечь к этому делу помощника, главная задача которого будет заключаться в нажатии на педаль тормоза. Необходимы также автомобильные инструменты: гаечные ключи, в том числе ключ для штуцера, свежая тормозная жидкость и шланг.

Перед тем, как начать, настоятельно советуем проверить наличие повреждений на шлангах и трубках. Если таковые имеются, в первую очередь стоит их заменить, а потом продолжать. Ремонт машины своими руками требует определенных навыков и умений, но он намного дешевле, чем услуги СТО, главное, знать несколько правил и следовать алгоритму. Чтобы прокачка была осуществлена правильно и успешно, ее следует делать по определенному алгоритму.

Инструкция прокачки

— Проверьте уровень жидкости в бачке (должен находится на максимальной отметке), если необходимо, долейте.

— Снимите пробку. Между поршнем и пластиной вставте отвертку, чтобы разблокировать регулятор давления. Закрепите пробку, чтобы воздух не проходил обратно.

— Очистите клапан от загрязнений.

— Ослабте переднюю гайку штуцера в главном тормозном цилиндре с металлической трубкой. Главное, полностью не открутить её.

— Застелите ветошь, тряпки под штуцер – на них будет стекать жидкость. Как вариант можно использовать прозрачную бутылку (любую утварь) с жидкостью. Тогда будут видны выходящие пузырьки воздуха.

— Время дать отмашку помощнику, сидящему в кабине, после которой он плавно нажимает на тормоз. При резком и быстром нажатие на педаль тормозная жидкость в цилиндре взбивается в пену, образуются мелкие пузырьки воздуха, которые очень долго будут выходить на поверхность. То есть выгнать такой воздух практически не представляется возможным.

— Отверните штуцерную гайку, пока жидкость не начнет подтекать. Из штуцера выделяется немного жидкости вместе с пузырьками, которых там быть не должно. Педаль при этом немного провалится.

— Заверните гайку, и дайте помощнику команду медленно отпускать педаль. Если отпустить не плавно, то в цилиндре образуется разрежение.

— Повторите данную последовательность несколько раз, до того как не перестанут выходить пузырьки воздуха. Промежуток времени между процедурами должен быть около 20 секунд. Так как на протяжении этого времени пузырьки воздуха поднимутся вверх, и при нажатии на педаль, они сразу выйдут через штуцер. Лишь после того, как жидкость начинает выходить струей – ГТЦ считается прокачанным.

— Проведите такую же процедуру с задней гайкой штуцера.

Дельные советы по прокачке

— Важно следить за тем, чтобы жидкость в бачке не кончалась. Если показатель приближается к минимальному значению, ее следует долить. Перед началом прокачки жидкости должно быть не меньше половины.

— После удаления воздуха из главного тормозного цилиндра следует приступить к прокачке рабочих цилиндров.

— Следует использовать ту тормозную жидкость, которая уже залита в систему, или же рекомендуемую производителем, если не знаете, какая залита. Возможен другой вариант: слить ту, что находится в баке и налить новую. В ином случае могут возникнуть серьезные проблемы в дальнейшей работе системы.

— Также следует проверить нет ли где-нибудь утечки.

— Двигатель заводить не нужно.

— Если на автомобиле стоит АБС, то её стоит отключить.

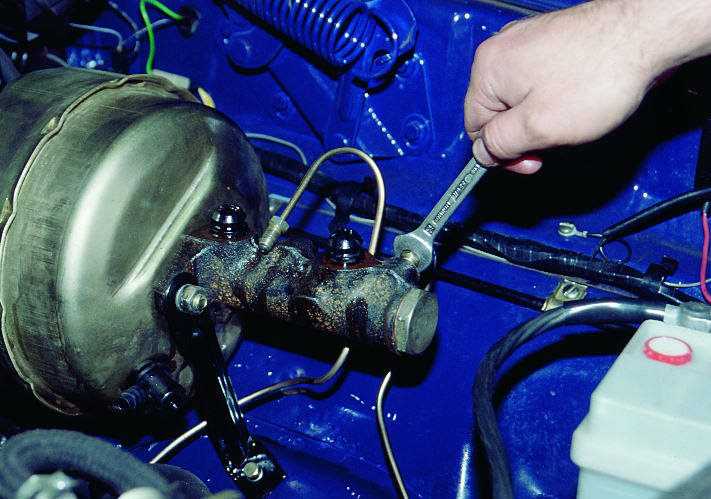

Замена главного тормозного цилиндра своими руками

Всю процедуру по замене главного тормозного цилиндра следует проводить с помощником в обязательном порядке (ему в конце несколько раз нужно будет нажать на педаль тормоза). Также нужно иметь стандартный набор автомобильных инструментов (ключей) для разбирания части тормозной системы и обшивки, и тормозная жидкость той же марки (желательно). Схема главного тормозного цилиндра – станет пригодна для тех, кто решит разобраться в его работе.

Процесс замены главного тормозного цилиндра:

• 1. Отключите напряжение от аккумулятора – достаточно снять от клеммы «–» провод.

  2. Проведите процедуру по снятию шумоизоляционной обивки моторного отсека. Тут в принципе ничего сложного нет, главное найти и открутить все болты крепления, а также расстегнуть хомуты крепления шлангов к обивке. Делайте всё аккуратно и сильно не дёргайте.

  3. От датчика, что показывает уровень тормозной жидкости нужно отсоединить штекер с проводами.

  4. Далее немного нужно послабить четыре гайки, что держат тормозные трубы.

  5. Чтобы снять главный цилиндр со шпилек, необходимо отвинтить две гайки, что его крепят к вакуумному усилителю тормозов. После его снятию нужно полностью раскрутить предыдущие четыре гайки крепления трубок. Но перед этим под главный цилиндр подставьте резервуар, иначе с него вытечет немного тормозной жидкости.

  6. Теперь слейте из бачка всю жидкость в новый перевёрнутый цилиндр.

  7. Ставим на новый цилиндр бачок с втулками. Если Вы купили новый тормозной цилиндр без бачка, то ничего страшного нет, можно запросто ставить резервуар от старого. Но также не забудьте достать со старого цилиндра две резиновые герметизационные втулки, что крепили бачок с тормозной жидкостью. Если они там износились и потрескались, тогда следует купить и поставить новые втулки.

  8. Теперь установите обратно главный цилиндр к вакуумному усилителю и зажмите две гайки крепления. После чего подставьте опять под низ пустой резервуар и в бачок залейте тормозной жидкости. Лучше жидкость вливать той марки, что была, не мешать несколько видов.

  9. Вот тут то и нужна помощь второго человека, который будет в кабине жать на тормоз по команде. Закройте пальцами четыре отверстия под тормозные трубки в главном цилиндре. Теперь помощник должен делать плавные и медленные нажатия на педаль тормоза пока из передних отверстий цилиндра не пойдёт тормозная жидкость.

  10. Как жидкость потечёт, можно подсоединять две трубки к передним отверстиям главного цилиндра и заворачивать их гайки крепления. Но помощник в это время должен держать педаль тормоза в зажатом положении.

  11. Таким же способом установите остальные две трубки к задним отверстиям: зажать их пальцами; помощник нажимает на педаль тормоза; как потечёт жидкость – вставить и закрутить остальные две трубки.

  12. Поставить все детали, что были сняты: подключить колодку с проводами и шумоизоляционную обивку.

  13. По окончанию сборки машины нажмите на педаль тормоза и, если она «мягкая», то нужно прокачать тормозную систему.

🚗 Правильная прокачка тормозов автомобиля в одиночку и с помощником

Прокачка тормозов автомобиля — это простая, но очень важная и нужная процедура. Выполнить её можно как с помощником, так и одному человеку. Чтобы добиться положительного результата, необходимо лишь соблюдать определённый порядок прокачки тормозов. Если действовать наугад или не по схеме, можно сделать ещё хуже, чем было. Из этого материала вы узнаете: в чём суть процедуры; в каких случаях она необходима; по какой схеме выполняется; как действовать с помощником и в одиночку.

Суть процедуры

Тормозная система автомобиля — это герметичная гидравлическая система, принцип работы которой основан на свойстве жидкости не сжиматься и не уменьшаться в объёме при повышении давления. Когда водитель нажимает на педаль, в контурах возникает избыточное давление. Тормозная жидкость «давит» на поршни в суппортах, а они «толкают» колодки, прижимая их к дискам. Педаль начинает сопротивляться почти в самом начале своего хода и её невозможно нажать до пола.

Тормозная система автомобиля работает при условии, что она герметична и заполнена только жидкостью. В противном случае давление в контурах не может повышаться и происходит отказ тормозов. Давление может стравливаться и в разных местах узла. Тогда происходит потеря тормозной жидкости, её объём уменьшается и давление не создаётся.

Тормоза не могут работать эффективно, если есть воздух в системе. Воздух относится к газам, а они даже при небольшом давлении начинают сжиматься и значительно уменьшаться в объёме. В тормозной системе он находится в виде мелких многочисленных пузырьков. При нажатии на педаль каждый из этих пузырьков сжимается, «освобождая место» для тормозной жидкости. Она заполняет их, из-за чего давление в контурах не повышается.

Чем больше воздуха, тем глубже «проваливается» педаль. Но самое главное, тормоза становятся неэффективными. Если воздуха слишком много, возникает ощущение, что их почти нет. Машина замедляется, но быстро остановить её невозможно. Виноват в этом воздух, который гораздо легче сжать и уменьшить по объёму, чем жидкость.

Суть прокачки тормозов заключается в удалении воздуха из системы. Создаётся избыточное давление в системе, и тормозная жидкость вместе с пузырьками воздуха выдавливается изо всех четырёх контуров через суппорты. В их конструкции предусмотрены штуцеры для этого. Выдавленная смесь жидкости и воздуха восполняется свежей тормозной жидкостью. Прокачиваются тормоза до тех пор, пока через штуцеры суппортов не потечёт жидкость без воздуха, а педаль начнёт нормально сопротивляться ноге.

Когда необходимо прокачивать тормоза?

Прокачка тормозов является обязательным этапом любого ремонта системы, если была её разгерметизация. После замены колодок, когда суппорт не отсоединяется от своего контура, прокачка может не потребоваться. То же самое касается мелкого ремонта и тюнинга вроде замены скоб, покраски суппортов, проточки дисков. Однако, если после этого педаль внезапно «провалилась», то необходимо прокачать систему.

Иногда педаль «проваливается» понемногу, внезапно, и без вмешательства в тормозную систему. В таких случаях тоже нужна прокачка. Но начинать надо не с этого. Если педаль без видимых причин начала «проваливаться», то это признак разгерметизации системы и частичной потери тормозной жидкости. Сначала нужно найти проблему, устранить её, и только после этого приступать к прокачке тормозов.

Обязательно прокачивается вся тормозная система после:

• замены тормозной жидкости;
• ремонта главного тормозного цилиндра;
• замены любого из патрубков или шлангов системы;
• ремонта суппорта (замена поршня или установка ремкомплекта).

Первым признаком того, что в системе есть воздух, всегда является педаль тормоза, которая «проваливается».

Схема прокачки тормозов автомобиля

Схема прокачки тормозной системы — это последовательность обслуживания контуров, которая зависит от конфигурации. Начинать надо с колеса, которое от главного тормозного цилиндра дальше, чем три остальные. Поскольку в машинах контуры связаны попарно в виде буквы «Х», вторым всегда обслуживается колесо, которое находится напротив самого дальнего, если смотреть по диагонали кузова. Третьим прокачивается оставшаяся задняя сторона, а затем соответствующая передняя.

Какая конфигурация тормозных контуров на вашей машине? Можно заглянуть в руководство по эксплуатации, и поискать схему там. Но проще посмотреть, с какой стороны расположен главный тормозной цилиндр. Не знаете, как он выглядит? Он устанавливается в непосредственной близости с расширительным бачком для тормозной жидкости. Это делается для того, чтобы тормозная система имела максимально маленькую протяжённость и требовала минимум энергии для срабатывания.

По этой же причине главный тормозной цилиндр располагается поближе к водителю — с той стороны, где рулевое колесо и педальный блок. Если у вас классический леворульный автомобиль, то главный тормозной цилиндр слева. Самое дальнее от него колесо — это заднее правое. К нему идёт самый длинный контур. Прокачивать его надо первым.

Зачем нужна схема? Многие этого не могут понять, и прокачивают тормоза хаотично. Это быстрее, удобнее. Но неправильно. Если начать не с самого длинного контура, то результат в большинстве случаев будет не наилучшим. Педаль может стать «твёрдой», но машина будет тормозить плохо. Чтобы понять, почему так происходит, надо глубже погрузиться в устройство тормозной системы, а также освежить в памяти знания по гидравлике.

Здесь этого делать не будем. Просто примем за правило — прокачивать тормоза нужно по схеме:

1. Дальняя от главного тормозного цилиндра сторона.
2. Передняя, по диагонали.
3. Оставшаяся задняя.
4. Последняя.

Нельзя также допускать ошибку, когда из-за лени (или спешки) прокачивается только одна сторона, «передние» тормоза, или «задние». Логика такая: разгерметизация чаще бывает по одной линии, и в остальные (в теории) воздух попасть не может. На деле эта логика часто не срабатывает. Прокачанные наполовину тормоза работают неэффективно.

Не спешите и не ленитесь! Это тормоза, от которых зависит сохранность имущества, здоровье, жизнь. Ваша, ваших пассажиров, других участников дорожного движения. Всегда прокачивайте тормоза полностью. Даже если кажется, что достаточно будет «быстрой» прокачки.

Порядок прокачки тормозов с помощником

Прокачивать тормозную систему гораздо проще с помощником. Его роль может выполнить человек, который ни разу не сидел за рулём. Главное требование — должно хватать силы и роста, чтобы давить на довольно тугую педаль до упора. Если вы решили приобщить сына лет 7…12, то у него может не получиться. На некоторых машинах давить педаль с достаточной силой бывает весьма непросто. Если нет достаточно сильного помощника, сразу переходите к разделу о том, как прокачать тормоза одному человеку.

Для выполнения прокачки потребуется:

• Новая тормозная жидкость. Рекомендованная производителем вашего автомобиля. Смешивать разные жидкости можно. Но лучше доливать то, что уже есть в системе. Нельзя восполнять уровень в бачке жидкостью, которая выдавлена из системы с пузырьками воздуха. В крайнем случае дайте её отстояться.
• Ключ для откручивания штуцера. Есть вероятность, что штуцеры ржавые. Рожковым ключом их не возьмёшь. Предварительно обработайте все штуцеры проникающей смазкой типа WD-40, либо изготовьте ключ с прорезью из накидного. Торцевой или накидной ключ использовать не получится.
• Приспособление для прокачки. Подберите трубку. Она должна быть прозрачной, эластичной, и плотно надеваться на штуцеры для стравливания жидкости. Второй элемент — прозрачная бутылка. Объёмом 0,5…1,5 литра. Пластиковая или стеклянная.

Штуцеры открутите и закрутите для теста, чтобы в ходе работы они вас не задерживали.

Порядок прокачки тормозов с помощником:

1. Двигатель заглушите.
2. Долейте тормозной жидкости в расширительный бачок.
3. Подготовьте нужную сторону для прокачки по схеме.
4. Подсоедините к штуцеру приспособление.
5. Подайте помощнику сигнал качать
6. Стравите из системы жидкость с воздухом.
7. Закрутите штуцер по сигналу помощника.
8. Проконтролируйте уровень жидкости в бачке.
9. Повторите шаги 5-6-7-8.
10. Прокачайте по этому алгоритму все оставшиеся контуры.

Запустите двигатель и несколько раз (стоя на месте) нажмите на педаль тормоза. Если она сопротивляется почти в самом начале, значит прокачка тормозной системы прошла успешно. Соблюдая осторожность, проверьте работу тормозов на дороге.

Обратите внимание! При обработке штуцеров проникающей смазкой она могла попасть на диски и колодки. Первое торможение может быть крайне неэффективным. Через несколько попыток детали подсохнут, и всё заработает. Подчеркнём, что делать всё это надо аккуратно, где нет других участников дорожного движения, есть простор «на всякий случай».

Как прокачать тормоза одному человеку?

Теперь рассмотрим вопрос, как прокачать тормоза самому, если нет помощника. Сделать это можно несколькими способами. Но они не одинаково эффективные, быстрые и удобные, а также требуют наличия разных приспособлений. Поэтому рассмотрим только лучший из лучших.

Для прокачки в расширительном бачке создаётся избыточное давление. Жидкость с пузырьками воздуха стравливается через штуцеры на суппортах. Схема прокачки определяется по тому же принципу, что и при работе с помощником.

Чтобы создать давление в расширительном бачке, понадобится либо покупное, либо самодельное приспособление. Самое простое можно изготовить в гаражных условиях. Оно состоит из четырёх деталей:

1. Крышка, которая плотно накручивается на горловину расширительного бачка.
2. Шланг.
3. Штуцер для золотникового ниппеля.
4. Автомобильная камера.

Один конец шланга приделайте к крышке, а на втором закрепите штуцер. Камеру накачайте насосом или компрессором.

Порядок прокачки тормозов в одиночку:

1. Долейте тормозную жидкость в бачок.
2. Наденьте крышку со шлангом и штуцером.
3. Подготовьте нужный контур к прокачке — снимите колесо, подсоедините трубку с бутылкой для стравливания жидкости с воздухом.
4. Подсоедините накачанную камеру к приспособлению на бачке — давление в системе повысится.
5. Стравите жидкость с пузырьками воздуха через штуцер.
6. Продолжайте, пока из суппорта не потечёт чистая жидкость без воздуха.
7. Повторите процедуру для всех контуров по схеме.

Создавать давление в расширительном бачке можно и другими методами. Например, большим шприцом с тормозной жидкостью, герметично приделанным к запасной крышке. Напомним, что для этого способа прокачки можно купить уже готовое приспособление в автомагазине.

Видео: как одному прокачать тормоза

Не забывайте! После прокачки тормозов всегда с особой аккуратностью проверяйте их работоспособность.

Как заменить главный тормозной цилиндр

Как заменить главный тормозной цилиндр | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

☰

×

ЗАПРОСИТЬ ЦЕНУ

Главный тормозной цилиндр является неотъемлемой частью тормозной системы современного автомобиля. Внутри главного цилиндра находится уплотнение, которое удерживает давление от педали тормоза и передает больше жидкости в магистрали, которые затем включают тормоза. Когда это уплотнение начнет выходить из строя, ваша педаль тормоза не сможет удерживать давление и упадет на пол, когда вы попытаетесь нажать на тормоз.

Для замены главного тормозного цилиндра не требуется слишком много инструментов, в основном достаточно внимательности и внимания к деталям. В частности, вашей самой большой проблемой будет капание жидкости и возможность быстро ее очистить, чтобы вы не забыли. Прокачка главного цилиндра на автомобиле возможна, хотя и требует немного больше времени, поэтому рекомендуется прокачка на стенде, чтобы помочь начать процесс.

В следующих инструкциях описано, как самостоятельно заменить главный тормозной цилиндр.

Часть 1 из 3: Подготовка старого главного цилиндра к снятию

Необходимые материалы

• Тормозная жидкость
• Главный тормозной цилиндр
• Перчатки
• Линейный ключ
• Тряпки
• Трещотка
• Защитные очки
• Розетка
• Индейка бастер

• Тиски

• Совет : Для металлических тормозных магистралей необходимо использовать разводной ключ при первом открывании, иначе высока вероятность повреждения фитингов. Эти линии обычно составляют около 10 мм, но убедитесь, что вы подтвердили размер, прежде чем пытаться их открыть. Гайки, которые удерживают главный цилиндр на месте, больше и различаются по размеру в зависимости от автомобиля.

• Примечание : Главный цилиндр можно прокачать без тисков, прислонив его к стене или попросив кого-нибудь подержать его. Тиски удобны тем, что они могут совершенно неподвижно удерживать главный цилиндр, пока вы откачиваете воздух.

Шаг 1: Удалите как можно больше жидкости из главного цилиндра . С помощью спринцовки откачать тормозную жидкость из бачка.

Хотя это и не совсем обязательный шаг, он может значительно помочь уменьшить беспорядок в дальнейшем.

Шаг 2: Удалите все компоненты, которые могут мешать . Снятие трубок и соединений, таких как вакуумный шланг усилителя тормозов, может значительно упростить доступ к боковым сторонам главного цилиндра.

Шаг 3: Отсоедините датчик уровня жидкости . Найдите датчик уровня жидкости на пластиковом резервуаре, а не на самом главном цилиндре, и отсоедините его.

Этап 4: Открутите тормозные магистрали с помощью ключа для троса . Когда главный цилиндр все еще прикреплен к усилителю тормозов, откройте магистрали и снова слегка затяните их, чтобы жидкость не вытекала.

Это облегчит вам задачу, когда вы будете готовы полностью снять главный цилиндр.

Шаг 5: Снимите гайки крепления главного цилиндра . Ослабьте и снимите каждую гайку, крепящую главный цилиндр к усилителю тормозов.

Обычно для каждой гайки имеется шайба, поэтому следите за тем, чтобы не потерять ни одной детали.

Часть 2 из 3: Настольная прокачка нового главного цилиндра

Теперь вы почти готовы вытащить старый главный цилиндр. Но сначала вам нужно будет немного подготовить новый главный цилиндр, прокачав его на верстаке, чтобы удалить большую часть воздуха изнутри.

Шаг 1: Закрепите новый главный цилиндр . Используя тиски, зажмите новый главный цилиндр на месте.

Положите тряпки на землю под цилиндром, так как будет утечка.

Также убедитесь, что вы надели перчатки и защитные очки, так как тормозная жидкость плохо смешивается с человеческим телом.

Шаг 2: Заполните главный цилиндр тормозной жидкостью . Максимально заполните главный цилиндр. На протяжении всего этого процесса жидкость будет закачиваться внутрь главного цилиндра, а часть будет выходить из портов тормозной магистрали.

Главный цилиндр должен быть заполнен жидкостью, в противном случае внутрь попадет воздух, и вам придется начинать все сначала, поэтому перед каждой прокачкой всегда следите за тем, чтобы уровень был на максимуме.

• Примечание : Если ваш новый главный цилиндр поставляется с резервуаром, установите его прямо сейчас. Это облегчит предотвращение работы главного цилиндра всухую.

Шаг 3: Вставьте поршень . Используйте свою руку, чтобы вручную протолкнуть поршень. Это начнет заполнять внутреннюю часть главного цилиндра жидкостью, и уровень понизится. Не отпускайте поршень сразу.

Шаг 4: Полностью закройте порты тормозной магистрали . Продолжая нажимать на поршень, закройте пальцами все воздушные отверстия тормозной магистрали.

Когда вы позже выпустите поршень, он будет всасывать воздух через отверстия, если они не закрыты. Вы пытаетесь выпустить весь воздух из главного цилиндра, не допуская его поступления.

Шаг 5: Выпустите поршень . Отпустите поршень, пока ваши пальцы все еще закрывают порты. Вы увидите несколько пузырьков, и уровень жидкости может еще немного снизиться.

Шаг 6: Доведите уровень жидкости до уровня . Все еще закрывая воздушные каналы тормозной магистрали, добавьте еще немного жидкости в главный цилиндр, чтобы он не работал всухую. Цилиндр никогда не должен работать всухую.

Шаг 7: Вставьте поршень . Как и в шаге 3, снова вручную нажмите на поршень. Жидкость может начать вытекать из одного из портов, поэтому слегка прикройте их пальцами, чтобы жидкость не разбрызгивалась повсюду.

Вы хотите, чтобы жидкость вытекала, поэтому не закрывайте порты полностью.

Шаг 8: Закройте порты и освободите поршень . Снова плотно закройте порты и отпустите поршень.

Шаг 9: Продолжайте качать, пока жидкость не начнет выходить из всех портов . Повторяйте шаги с 3 по 8, пока жидкость не начнет выходить из всех портов. После этого новый главный цилиндр готов к установке.

Не забывайте проверять уровень жидкости и доливать ее по мере необходимости каждый раз, когда вы отпускаете поршень. Если у вас нет резервуара, вам нужно будет добавлять жидкость перед каждой помпой.

Убедитесь, что ваши пальцы закрывают отверстия каждый раз, когда вы отпускаете поршень, иначе воздух попадет внутрь.

Часть 3 из 3: Установка нового главного цилиндра

Теперь вы готовы снять старый главный цилиндр и установить новый.

Шаг 1: Полностью отвинтите тормозные магистрали . С помощью гаечного ключа полностью отвинтите каждую из тормозных магистралей. Тормозная жидкость начнет вытекать, поэтому обязательно приготовьте тряпки, чтобы впитать ее.

Поскольку вы их уже открыли, подойдет и обычный гаечный ключ, только следите за тем, чтобы не скруглить гайки.

• Предупреждение : Тормозная жидкость может повредить резину и краску, поэтому быстро удаляйте пролитую жидкость.

Шаг 2: Снимите главный цилиндр . Теперь, когда все отсоединено, вы можете снять главный цилиндр.

Обязательно снимите резиновое уплотнение между главным цилиндром и усилителем тормозов.

На новом главном цилиндре должно быть новое уплотнение, и их наличие может создать проблемы с тормозной системой.

• Предупреждение : Следите за каплями тормозной жидкости, пока вы вынимаете старый главный цилиндр. Опять же, убедитесь, что у вас есть тряпки, чтобы убрать любые капли, особенно на краске.

Шаг 3: Переместите бачок в новый главный цилиндр . Если ваш новый главный цилиндр не поставляется с собственным резервуаром, вам нужно будет снять резервуар со старого главного цилиндра и перенести его на новый.

Обычно резервуар имеет зажим, который удерживает его на главном цилиндре. Обязательно затяните его на новом, чтобы жидкость не вытекала.

Шаг 4: Начните установку нового главного цилиндра . Как только резервуар будет установлен, вы можете приступить к установке нового главного цилиндра на автомобиль.

Убедитесь, что шток, выходящий из усилителя тормозов, входит в поршень главного цилиндра. Этот стержень толкает уплотнение внутри главного цилиндра, чтобы перекачивать жидкость в магистрали.

Шаг 5: Начните вкручивать тормозные магистрали . Прежде чем полностью затянуть главный цилиндр, запустите тормозные магистрали вручную.

Таким образом, у вас есть небольшое пространство для маневра, чтобы все было идеально выстроено.

• Предупреждение : Будьте осторожны, начиная вкручивать эти линии. Если вы пересечете линию, вам нужно будет снова заменить главный цилиндр.

Шаг 6: Затяните крепежные гайки . Затем затяните монтажные гайки, используя все шайбы, которые были до этого. Завинтите их одной рукой, чтобы не перетянуть.

Шаг 7: Затяните соединения трубопроводов . Теперь, когда главный цилиндр закручен болтами, вы можете полностью затянуть соединения тормозной магистрали.

Снова используйте разводной ключ и только одной рукой, чтобы не перетянуть их.

Шаг 8: Подсоедините все шланги или провода . Снова подключите датчик уровня жидкости и подсоедините вакуумный шланг усилителя тормозов, если вы его сняли ранее.

Вернуть все к тому, что было до начала работы.

Этап 9: Удалить воздух из системы . Поскольку все линии были отсоединены, вам нужно прокачать каждую из них на суппорте.

Пока вы прокачиваете тормоза, следите за тормозными магистралями, выходящими из главного цилиндра, на наличие утечек.

• Совет : Попросите друга помочь вам прокачать тормоза, пока вы открываете и закрываете выпускные клапаны.

Шаг 10: Проведите тест-драйв автомобиля . Если после выпуска воздуха из системы педаль тормоза становится приятной и твердой, пришло время для дорожного испытания.

Старт с пустой улицы или парковки на низкой скорости. После нескольких нажатий на тормоза проверьте порты тормозной магистрали на наличие утечек. Если вроде все в порядке, можно начинать движение по обычным дорогам.

Обслуживание тормозной системы, пожалуй, самый важный способ обеспечить вашу безопасность во время вождения. Регулярное техническое обслуживание тормозов, такое как прокачка тормозов, также поможет сохранить главный тормозной цилиндр и другие компоненты тормозной системы в рабочем состоянии в течение длительного времени. Если у вас возникли какие-либо проблемы с этой работой, сертифицированный техник YourMechanic может помочь вам заменить главный цилиндр. Если у вас возникли другие проблемы с тормозами, YourMechanic также проводит полную проверку тормозной системы, чтобы вы всегда могли убедиться, что ваши тормоза в отличном состоянии.

тормозные жидкости

тормозная система

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш
Условия использования
для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Механик со стажем?

Зарабатывайте до

$70/час

Подать заявку

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как долго служат тормозные колодки (задние)?

Большинство Большинство старых автомобилей на рынке имеют два разных типа тормозных систем спереди и сзади. Как правило, передние тормоза представляют собой колодки и роторы, а задние — барабаны и колодки….

Понимание рейтингов IIHS для технологии автоматического торможения

В марте 2016 года автомобильная промышленность получила интересные новости, касающиеся безопасности транспортных средств. Хотя это объявление фактически было доступно в Соединенных Штатах с 2006 года, Национальная администрация безопасности дорожного движения, также известная как NHTSA, и…

Как заменить электронный модуль управления тормозом (EBCM)

Системы ABS управляется электронными модулями управления тормозами (EBCM), которые отслеживают данные датчиков и реле для плавного и безопасного торможения.

Похожие вопросы

Как работает торможение двигателем?

Торможение двигателем — это процесс использования двигателя для замедления транспортного средства вместо использования тормозов транспортного средства. Торможение двигателем может использоваться как на бензиновых, так и на дизельных двигателях и используется для замедления транспортного средства или…

Усилитель тормоза потенциальная утечка.

Привет и спасибо, что связались с YourMechanic. Если педаль тормоза легко нажимается при работающем двигателе и тугая при выключенном двигателе, то усилитель тормозов работает нормально. Масло поступает из…

как узнать, нужно ли заменить тормозные диски

При замене тормозных колодок тормозные диски НЕОБХОДИМО либо заново обработать на токарном станке для тормозов, либо тормозные диски следует выбросить и установить новые. Если старые роторы НЕ изношены ниже допустимой минимальной толщины и…

Просмотрите другой контент

Смета

Услуги

Города

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

Когда нужно прокачивать тормоза?

Опубликовано 29 сентября 2020 г. by Mike Hagerty Техническое обслуживание

Что касается критически важных компонентов, ваша тормозная система находится на первом месте в списке. Как бы быстро вы ни ехали, вы должны уметь останавливаться по требованию. Тормозные системы транспортных средств являются гидравлическими, что означает, что они работают, толкая жидкость под давлением. Если в системе есть воздушный пузырь, давление будет меньше, тормоза будут ватными, а остановки — более длительными. Но это только начало. Оставленная без присмотра машина может вообще не остановиться.

Это можно исправить, но есть и способ предотвратить это. Давайте посмотрим, когда и как прокачивать тормоза.

Когда прокачивать тормоза

Во-первых, вы на самом деле не прокачиваете тормоза — вы прокачиваете жидкость и воздух из тормозной системы, избавляясь от пузырьков воздуха, которые могли образоваться до добавления свежей тормозной жидкости.

Вот когда вам следует прокачать тормоза:

• Когда ваши тормоза начинают чувствовать себя губчатыми.
• Когда остановки занимают больше времени и вы чувствуете себя менее уверенно.
• Если вы обнаружите утечку. Утечки могут не только пропускать жидкость, но и пропускать воздух. Единственный способ убедиться, что в вашей системе нет пузырьков воздуха, — это прокачать тормоза после устранения утечки.
• Если вы заменяете изношенные тормозные колодки, что может привести к попаданию воздуха в главный цилиндр. Для торможения с изношенными колодками требуется больше тормозной жидкости, которая осушает резервуар и создает пространство для воздуха.
• Если вы меняете роторы или колодки. Любая работа с тормозами должна включать прокачку тормозов в целях безопасности.
• Один раз в год в рамках профилактического обслуживания.

Как прокачать тормоза

Для всех четырех способов прокачки тормозов вам понадобится отвертка для винтов Torx (их можно узнать по шестиконечной канавке на их головке), сколько бы ни было свежей тормозной жидкости вашему автомобилю требуется и контейнер для хранения старой жидкости.

Вот четыре метода прокачки тормозов:

• Сила тяжести : Поставьте емкость под винт для прокачки, откройте винт и дайте старой жидкости влиться в емкость под действием силы тяжести. Будьте готовы к некоторой уборке после этого. Эта жидкость не будет падать по прямой; вместо этого он будет стекать по частям между винтом для выпуска воздуха и контейнером.
• Руководство :Поместите контейнер под штуцер для выпуска воздуха и откройте его, пока другой человек медленно нажимает и отпускает педаль тормоза, выталкивая жидкость и воздух. Тормозите плавно, чтобы не образовалось больше пузырьков воздуха, которые могут задерживаться и загрязнять новую жидкость. Внимательно следите за тем, чтобы вытекающая жидкость не была пенистой — это признак образования новых пузырьков воздуха.
• Давление :Снова поставьте емкость под штуцер для выпуска воздуха и откройте его. Затем используйте бачок с тормозной жидкостью под давлением на главном цилиндре, чтобы протолкнуть жидкость и воздух через систему в контейнер.
• Вакуум :Для этого метода прикрепите вакуумный штуцер к винту штуцера после его открытия. Он вытягивает жидкость и воздух наружу и в прикрепленный контейнер.

Куда бы вы ни отправились, прокачка тормозов при возникновении проблемы или в рамках регулярного технического обслуживания помогает обеспечить максимальную эффективность тормозной системы и обеспечить безопасность вас и ваших пассажиров.

Ознакомьтесь со всеми тормозными жидкостями, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для планового технического обслуживания и ремонта. Для получения дополнительной информации о прокачке тормозов поговорите со знающим специалистом в местном магазине NAPA AUTO PARTS.

Фотографии предоставлены Майком Хагерти.

Категории

Техническое обслуживание

Теги

прокачка, прокачка тормозов, прокачной винт, тормозные суппорты, тормозная жидкость, обслуживание тормозов, тормозная система, обслуживание жидкости, жидкости, колесные цилиндры

Майк Хагерти — автомобильный журналист, чья работа представлен на радио, телевидении, в печати и в Интернете с 1997 года.
