ᐅ Схема предохранителей и реле Lada Niva (ВАЗ 2121, 4х4 Urban)
Плавкими предохранителями не
защищаются электрические цепи
зажигания, пуска двигателя, генератора (за исключением обмотки
возбуждения).
| 1 — Дополнительный блок предохранителей 2 — Реле стеклоочистителя ветрового стекла 3 — Основной блок предохранителей 4 — Блок реле системы управления двигателем |

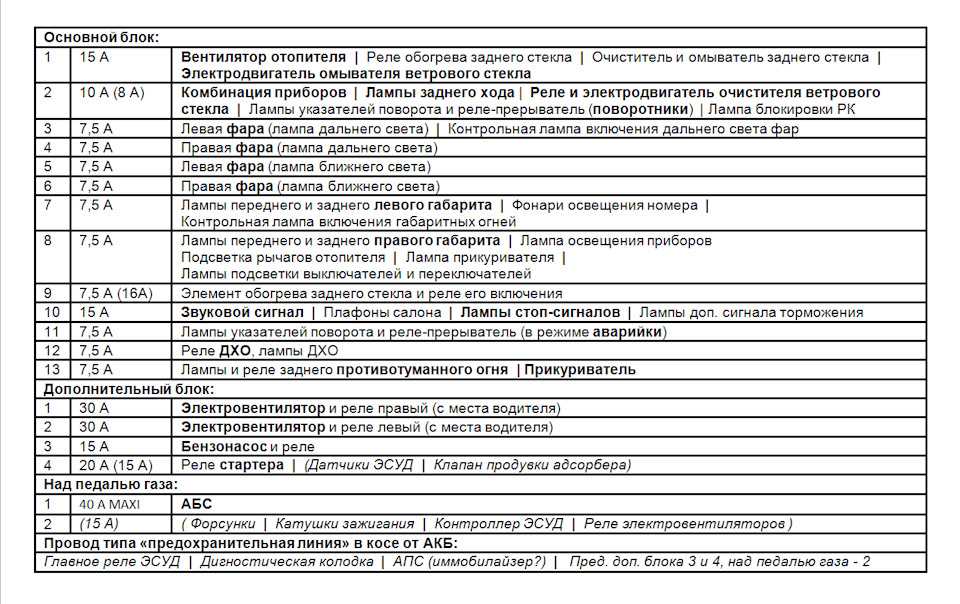

Основной блок предохранителей
| № | А | Функция/компонент |
| 1 | 16 | Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла |
| 1* | 16 | Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
| 2 | 8 | Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя* Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)* Электродвигатели очистителей фар при всех положениях щетки, кроме исходного* |
| 3 | 8 | Левая фара (лампа дальнего света)
Контрольная лампа включения дальнего света фар |
| 4 | 8 | Правая фара (лампа дальнего света) |
| 5 | 8 | Левая фара (лампа ближнего света) |
| 6 | 8 | Правая фара (лампа ближнего света) |
| 7 | 8 | Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней |
| 8 | 8 | Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей |
| 9 | 16 | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 9* | 8 | Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота** Обогрев заднего стекла (цепь управления)** |
| 10 | 16 | Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала) |
| 10* | 8 | Регулятор напряжения Обмотка возбуждения генератора |
| 11 | 8 | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь** |
| 12 | 8 | Реле дневных ходовых огней, лампы дневных ходовых огней |
| 12* | 8 | Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
| 13 | 8 | Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар |
| 14 | 16 | Прикуриватель |
| 15 | 16 | Резервный Обогрев заднего стекла (силовая цепь)** |
| 16* | 8 | Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |
* Из руководства по эксплуатации за 1995 год
* Из руководства по эксплуатации за 1980 год
Ниже основного и дополнительного блока предохранителей установлен блок
реле системы управления двигателем, который состоит из пяти реле и
одного предохранителя
| № | А | Назначение |
| 6 | 15 | Электробензонасос |
| Реле | ||
| 1 | Реле зажигания | |
| 2 | Главное реле | |
| 3 | Реле правого вентилятора охлаждения | |
| 4 | Реле левого вентилятора охлаждения | |
| 5 | Реле электробензонасоса | |
Дополнительный блок предохранителей
На автомобилях с ЭСУД на левой обивке передка под панелью приборов дополнительно устанавливается колодка с предохранителями, которые защищают элементы систем впрыска.
| № | А | Функция/компонент |
| 1 | 15 | 1: Датчики ЭСУД Реле стартера Клапан продувки адсорбера |
| 1 | 7.5 | 2: Контроллер |
| 1 | 15 | 3: Реле электробензонасоса (контакты) Электробензонасос |
| 1 | 30 | 4,5: Вентилятор охлаждения |
| 2 | 15 | 1: Форсунки Катушки зажигания Контроллер ЭСУД Реле электровентилятора правого Реле электровентилятора левого |
| 2 | 15 | 2: Реле электробензонасоса (контакты) Электробензонасос |
| 2 | 30 | 3: Резерв |
| 2 | 30 | 4,5: Вентилятор охлаждения |
| 3,4 | 30 | 1: Электровентиляторы (правый, левый) Реле электровентилятора правого Реле электровентилятора левого |
| 3 | 15 | 2: Главное реле |
| 3 | 15 | 3: Контроллер |
| 3 | 15 | 4: Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки |
| 3 | 15 | 5: Реле зажигания |
| 4 | 15 | 3: Главное реле Реле электровентиляторов (обмотка) Реле электробензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер |
| 4,5 | 30 | 2: Реле электровентиляторов (обмотка) (правый, левый) Электродвигатель электровентиляторов (правый, левый) |
| 4 | 15 | 4: Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС |
| 4 | 15 | 5: Электробензонасос |
| 5 | 15 | 1: Электробензонасос Реле электробензонасоса |
1) Из руководств по эксплуатации за 2014-2016 г
2) Из руководств по эксплуатации за 2010-2011 г
3) Из руководств по эксплуатации за 2007-2008 г
4) Автомобили с контроллерами Bosch ME17.
9.7/M74 (данные из
Информационного письма АвтоВАЗа (взято с сайта: niva-faq.msk.ru))
5) Автомобили с контроллерами 7.9.7+ (взято с сайта: niva-faq.msk.ru)
Из руководства по эксплуатации за 2007 год: На автомобиле с системой центрального впрыска топлива отдельный красный предохранитель в пучке проводов на 50 А защищает цепь подогревателя впускной трубы. На автомобиле с системой распределенного впрыска топлива 2-й предохранитель на 30 А защищает цепь электровентиляторов системы охлаждения.
Предохранители ABS
На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов.
| № | А | Функция/компонент |
| 1 | 5 | Гидроагрегат АБС |
| 2 | 40 | Гидроагрегат АБС |
| 3 | 25 | Гидроагрегат АБС |
Предохранительная линия
Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ.
| № | Функция/компонент |
| 1 | Главное реле ЭСУД |
| 2 | Диагностическая колодка |
| 3 | АПС |
| 4 | Предохранители 1, 2, 5 системы впрыска (дополнительный блок предохранителей) |
Блок реле над педалью газа
| № | Назначение |
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле подогрева заднего стекла |
| 3 | Реле ближнего света фар |
| 4 | Реле дальнего света фар |
Над этим блоком реле установлено реле-прерыватель указателей поворота и аварийной сигнализации.
Блок предохранителей и реле Lada Niva 4×4(2121, 21213, 21214)
Рубрика: LadaАвтор: admin
Здесь рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор. Второе название ваз 2121, ваз 21213, ваз 21214, нива 4×4.
Расположение предохранителей и Ваз Нива
Основная часть реле и предохранителей располагаются в салоне, под панелью управления, слева от рулевой колонки. Здесь расположены 4 блока:
- блок предохранителей системы управления двигателем;
- реле стеклоочистителя ветрового стекла;
- блоки предохранителей;
- блок реле системы управления двигателем.
Основной и дополнительный блоки предохранителей Нива 4х4
Расшифровка предохранителей
| Обозначение предохранителя (номинальный ток, А) | Защищаемые цепи |
| F1 (16) | Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла) |
| F2(8) | Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи) |
| F3(8) | Левая фара (дальний свет), контрольная лампа включения дальнего света |
| F4(8) | Правая фара (дальний свет) |
| F5(8) | Левая фара (ближний свет) |
| F6(8) | Правая фара (ближний свет) |
| F7(8) | Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света |
| F8(8) | Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией |
| F9 (16) | Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения |
| F10(16) | Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях |
| F11 (8) | Резерв |
| F12(8) | Резерв |
| F13(8) | Контакты реле противотуманного света в задних фонарях |
| F14(16) | Предохранитель прикуривателя |
| F15(16) | Резерв |
| F16(8) | Резерв |
Дополнительный блок:
| F11 (8А) | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F12 (8А) | Реле дневных ходовых огней, лампы дневных ходовых огней |
| F13 (8А) | Лампы и реле заднего противотуманного огня |
| F14 (16А) | Прикуриватель |
| F15 (16А) | Резервный |
| F16 (8А) | Резервный |
Дополнительные цепи предохранителей в комплектации Urban:
| № и номинал предохранителя | Защищаемая цепь |
|---|---|
| Основной блок | |
| 1 (16А)* | Электростеклоподьемники передних дверей Электропривод боковых зеркал |
| 2 (16А)** | Электровентилятор климатической установки, компрессор кондиционера |
| 9 (16А)* | Обогреватели боковых зеркал |
| 10 (16А)* | Плафон освещения салона центральный |
| Дополнительный блок | |
| 15 (16А)* | Электровентилятор климатической установки, компрессор кондиционера |
Предохранители системы управления двигателем Lada Niva
| F1 (30A) | Контакты реле правого электровентилятора |
| F2 (30A) | Контакты реле левого электровентилятора |
| F3 (15A) | Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания |
| F4 (15A) | Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера |
Блок реле системы управления двигателем ВАЗ 2121, 21213, 21214
| №1 | Реле зажигания |
| №2 | Главное реле |
| №3 | Реле правого вентилятора охлаждения |
| №4 | Реле левого вентилятора охлаждения |
| №5 | Реле бензонасоса (топливного) |
| №6 | Предохранитель топливного насоса F5, 15A |
В некоторых комплектациях автомобиля под дополнительным блоком рядом с реле зажигания находится реле стартера.
Схема блока реле над педалью газа Niva 4х4
| №1 | Реле задних противотуманных фонарей |
| №2 | Реле подогрева заднего стекла |
| №3 | Реле ближнего света фар |
| №4 | Реле дальнего света фар |
0 6 186
Понравилась статья? Поделиться с друзьями:
Схема блока предохранителей Лада 4х4/ Реле Нива 2121 с назначением и расположением
Внедорожник Нива известен под названиями ВАЗ-2121 (ВАЗ 21213, ВАЗ 21214) и с 2006 года как Лада 4х4. Выпускается с 1977 года по настоящее время с различными модификациями кузова, в основном 3-х и 5-дверные универсалы с бензиновыми двигателями ( карбюраторный, инжекторный). В нашей публикации вы найдете обозначения блоков предохранителей и реле Нива 2121 с указанием их расположения, фото примеры исполнения и схемы блоков. Обратите внимание на предохранитель, отвечающий за прикуриватель.
В завершение предложим схему электропроводки Нивы для скачивания.
В связи с длительным периодом производства и огромным разнообразием исполнений единого общего описания блока предохранителей и реле на Ниву 2121 не существует. В вашем автомобиле назначение предохранителей может отличаться от представленного.
Все основные блоки предохранителей и реле расположены в салоне, под приборной панелью со стороны водителя.
Содержимое
- 1 Блоки общей компоновки
- 2 Блок предохранителей управления двигателем
- 3 Блок главных предохранителей
- 4 Engine control relay box
- 5 Additional relay box
- 6 Electrical circuit Niva 2121
General layout boxes
Diagram
Assignment
- Engine control fuse box
- Windscreen wiper relay
- Главный блок предохранителей
- Блок реле системы управления двигателем
- Дополнительный блок реле (над педалью газа, на схеме не показан)
Блок предохранителей системы управления двигателем
Диаграмма
Обозначение
| 1 | 15A 1 * ECM Датчики Стартовая ретранс.  1 | 3: Реле электрического топливного насоса (контакты) Электрический топливный насос | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30A 4,5 * Вентилятор охлаждения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15a 1 * Инжекторы Катушки зажигания ECM Реле для электрического вентилятора Права Реле электрического вентилятора слева | ||||||||||||||||||||||||||||||||||||||||
| 2 | 15A 2 * Электроэлектрический топливный насос. Электроэлектрическая насоса. | |||||||||||||||||||||||||||||||||||||||
| 2 | 30A 3 * Резерв | |||||||||||||||||||||||||||||||||||||||
| 2 | 30A 4,5 * Охлаждающий вентилятор | |||||||||||||||||||||||||||||||||||||||
| 3,4 | 119 30A | |||||||||||||||||||||||||||||||||||||||
| 3,4 | 11110 | |||||||||||||||||||||||||||||||||||||||
| 3,4 | 111110 | |||||||||||||||||||||||||||||||||||||||
| 3 | 15A 2 * Main relay | |||||||||||||||||||||||||||||||||||||||
| 3 | 15A 3 * Controller | |||||||||||||||||||||||||||||||||||||||
| 3 | 15A 4 * катушка зажигания, управление реле, контроллер, инжекторы | |||||||||||||||||||||||||||||||||||||||
| 3 | 15a 5 * Реле зажигания | |||||||||||||||||||||||||||||||||||||||
| 4 | 15a 3 * Main Relay | 15a 3 * | ||||||||||||||||||||||||||||||||||||||
| 4,5 | 30005 * электровентиляторы (обмотка) (правый, левый) Электродвигатель электровентиляторов (правый, левый) | |||||||||||||||||||||||||||||||||||||||
| 4 | 15А 4* ДМРВ, датчик фаз, подогрев датчика кислорода (два), продувка адсорбера клапан, ДС | |||||||||||||||||||||||||||||||||||||||
| 4 | 15A 5 * Электропливный насос | |||||||||||||||||||||||||||||||||||||||
| 5 | 15A 1 * Электрический топливный насос. 2010-2012, 3* – 2007-2008, 4* – Автомобили с контроллерами Bosch ME17.9.7/M74, 5* – Автомобили с контроллерами 7.9.7+.Главный блок предохранителейСхема Назначение
Блок реле управления двигателемОн расположен под блоком главных предохранителей и состоит из 5 реле и 1 предохранителя. Diagram Electrical box diagram Assignment
Дополнительный блок релеЭтот блок расположен над педалью газа. Диаграмма Обозначение
