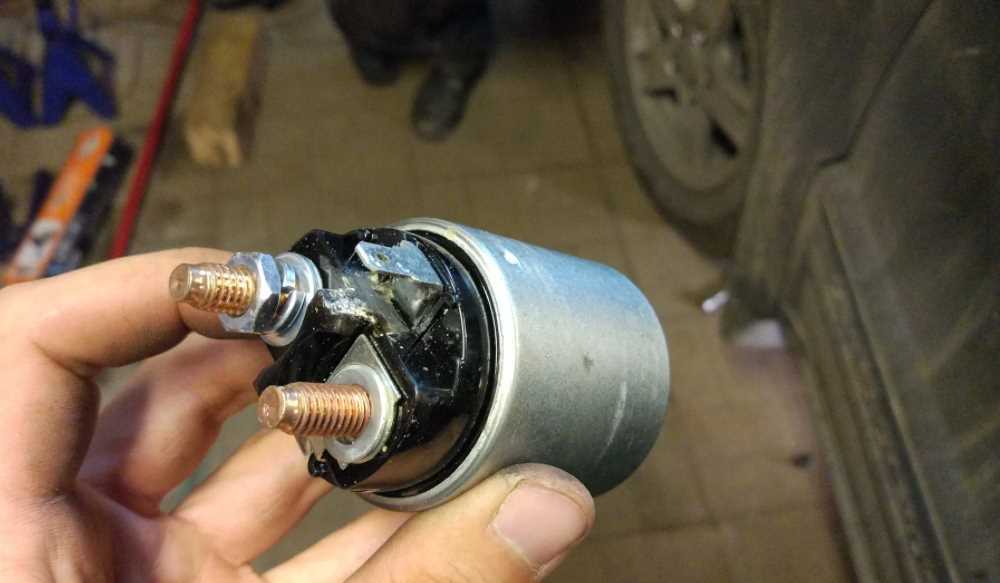

Втягивающее реле стартера не втягивает

Порой транспортное средство не хочет заводиться. И, что самое ужасное, очень часто случается это в самый неподходящий и неудобный момент. Такая ситуация знакома очень многим автомобилистам. Конечно, приходиться что-то с этим делать. И, если автомобильная электросеть в полном порядке, а аккумулятор заряжен, значит проблема может крыться в стартере, а именно в его периферийных устройствах. Вполне вероятно, что неисправно тяговое (втягивающее) реле стартера. Здесь не обойтись без ремонта, так что придётся к нему подготовиться. Ведь подготовленному человеку будет намного легче преодолеть любые трудности, в том числе и отремонтировать втягивающее реле стартера.

• 1. Как проверить втягивающее реле стартера?
• 2. Ремонт втягивающего реле стартера.

1. Как проверить втягивающее реле стартера?

Стартер, по своей сути, очень прост в своём устройстве. И, если есть инструкция к этому автомобильному компоненту, то разобраться с его ремонтом способен даже самый неопытный автомобилист. Важно помнить, что самое сложное – это демонтировать стартер, а потом смонтировать его обратно. Другие работы выполняются на раз-два.
Но перед тем как приступать к ремонту стартера, необходимо разобраться, в чём же кроется поломка и какое место потребуется отремонтировать.
Первое, что нужно сделать – это проверить заряд аккумуляторной батареи, так как проблемы могут возникнуть и из-за неё. Если же вы поменяли аккумулятор и это не дало никаких результатов, то придётся провести ремонт стартера.

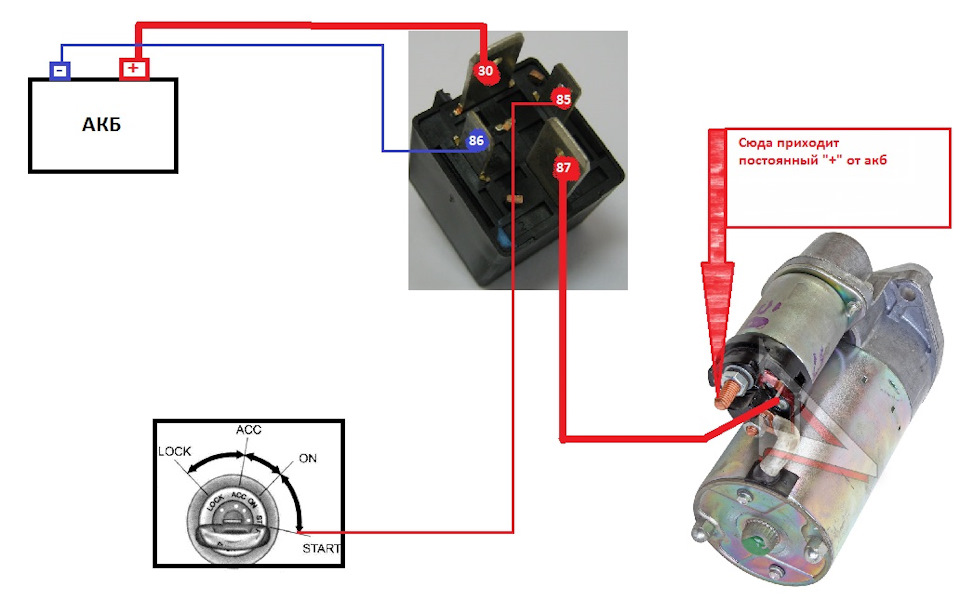

Вероятно, что неисправен замок зажигания или реле включения стартера, находящееся под автомобильным капотом на брызговике. Определить их неисправность можно по характерным звукам. Если стартер не издаёт абсолютно никаких звуков, значит, скорее всего, замок зажигания и реле включения стартера в порядке, а причины неисправностей кроются в совершенно другом месте.

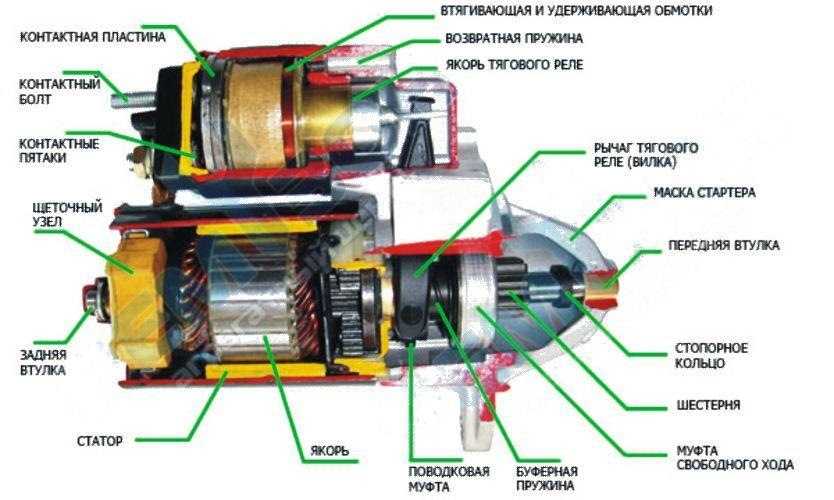

Для начала разберёмся с принципом работы стартера.

Итак, стартер, как и его втягивающее реле, работает, опираясь на принципы электромагнетизма. Когда на обмотки поступает напряжение, втягивающее реле притягивает к себе якорь. Этот якорь двигает шестерню бендикса до того момента, пока она не зацепиться со шлицами на венце от маховика. Параллельно с этим происходит замыкание контактов, сквозь которые передаётся напряжения на обмотку стартера. После того, как все контакты замкнулись, обмотка втягивающего реле перестаёт получать питание, хотя якорь продолжит удерживаться внутри благодаря созданному магнитному полю. Когда двигатель запускается, якорь втягивается на место при помощи возвратной пружины, а бендикс расцепляется.

Все описанные процессы полностью взаимозависимы и происходят почти одновременно. Если нарушиться хотя бы одно соединение, то автомобиль завести не получиться. А значит – придётся искать поломку и пытаться всеми силами её устранить. Часто поломки стартера обусловлены поломками его втягивающего реле.

Самые распространённые причины поломок втягивающего реле автомобильного стартера:

1. Обгорание обмотки стартера или реле.

2. Сгорание внутри реле контактных пластин (именуемых в народе, пятаками).

3. Постепенные разрушения материалов, из которых изготовлен прибор (в том числе и от старости).

Перед тем, как приступать к проверке работоспособности втягивающего реле стартера, следует проверить сам стартер. Для это просто следует повернуть ключ зажигания и прислушаться. Если стартер не сработал, но слышны какие-то щелчки, это значит, что стартер не работает, но его втягивающее реле в порядке и причина поломки кроется в чём-то другом.

Признаки неисправностей втягивающего реле автомобильного стартера:

1. Стартер после пуска двигателя не отключается и продолжает вращаться с очень большой скоростью, о чём свидетельствует звук жужжания.

2. После поворота ключа в замке вы слышите щелчок, который означает включение устройства, но вот стартер не запускается.

3. Во время поворота ключа в замке, вы слышите, что стартер вращается вхолостую, но вот сам двигатель не начинает работать.

Как же наверняка узнать, что причина неисправности кроется именно во втягивающем реле?

На самом деле, точно проверить исправность втягивающего реле можно ещё до момента снятия стартера из автомобиля. Это очень удобно, так как экономит уйму времени и ресурсов.

Для проверки втягивающего реле необходимо произвести такие действия:

1. При помощи металлического предмета или куска провода замкнуть контактные болты, расположены на тыльной части стартера. Так напряжение будет переходить непосредственно на обмотки стартера, не проходя через обмотки втягивающего реле.

2. Если после поворачивания ключа зажигания стартер начинает вращаться, значит он исправен, а поломка действительно кроется во втягивающем реле.

3. Если после поворачивания ключа зажигания вы слышите щёлканье втягивающего реле, но сам стартер не работает, значит реле исправно, а причины неисправностей нужно будет искать в другом месте.

Если у вас не получилось добраться до контактов втягивающего реле, то нужно будет его демонтировать.
Когда вы проверяете собственноручно или ремонтируете любые детали стартера, будьте предельно осторожны и внимательны, так как любые неверные движения могут привести не только к поломкам автомобильных узлов, но и травмам. Особенную осторожность стоит соблюдать во время проверки демонтированного реле (вращение механизмов очень сильное и они попросту могут вырваться и нанести травмы автомобилисту)

2. Ремонт втягивающего реле стартера.

Если вы определили, что причины неисправностей стартера кроются в его втягивающем реле, значит придётся провести ремонт втягивающего реле стартера.
Как показывает практика, подобный ремонт зачастую заканчивается полной заменой втягивающего реле. С чем же это связано?
Дело в том, что некоторые производители автомобильных комплектующих производят втягивающие реле полностью неразборными, пытаясь таким образом достичь большей надёжности этого элемента. И, если у вас в стартере установлено неразборное втягивающее реле, то другого выхода, кроме замены, нет.

Но бывает и так, что втягивающее реле разбирается. В таком случае, можно попытаться восстановить его работоспособность. Как уже отмечалось, причинами неисправности втягивающего реле состоят в сгорании его контактов, коротких замыканиях в его обмотке или в элементарном износе его составляющих компонентов. После разборки втягивающего реле, проблем с диагностикой причин выхода из строя не должно возникнуть, так как любая поломка будет заметна невооружённым глазом. Но для проверки исправности обмотки, потребуется омметр, который подключается к реле стартера.

Если значение сопротивление составляет не менее, чем 10 Ом, значит с обмоткой всё в порядке. А, если данный показатель ниже, это свидетельствует о замыкании в обмотках и вам придётся покупать и устанавливать полностью новое реле, так как заменить обмотку крайне сложно.
Но для ремонта втягивающего реле стартера, его необходимо сначала полностью демонтировать с автомобиля.

Процесс демонтажа втягивающего реле стартера состоит из следующих этапов:

1. Полностью отключить аккумуляторную батарею от сети электропитания (иначе, это чревато замыканием и возгоранием всей проводки транспортного средства).

2. Снять стартер с автомобиля.

3. Очистить стартер от грязи и пыли. Проделать это необходимо тщательно, чтобы не допустить попадания грязи внутрь агрегата.

4. Открутить соответствующие гайки от щёточного узла и снять контакт с болта втягивающего реле.

5. Открутить винты, которые крепят реле к массе.

6. Изъять втягивающее реле из стартера.

После того, как реле было демонтировано, его или заменяют на новое, или ремонтируют. Если у вас разборный механизм, и вы решили его отремонтировать, значит следует произвести такие действия:

1. Открутить гайки на торцах втягивающего реле и разделить его на части.

2. Изъять старый сердечник и заменить его на новый.

3. Произвести сборку всех элементов в обратном порядке.

Обратно в стартер втягивающее реле устанавливается в порядке, противоположном к снятию этого компонента. Чтобы не запутаться, рекомендуем во время снятия реле пометить клеммы. Так вопросов при обратном монтаже не возникнет. Также важно помнить, что перед обратной установкой, все контакты следует зачистить и тщательно обезжирить. После установки обязательно проверьте все детали на работоспособность и удостоверьтесь в правильности проделанных работ.

в чем причина и что делать, если запуск двигателя не срабатывает и машина не заводится

03.05.20222 922 13 4 Система зажигания

Автор:Иван Баранов

Стартерный узел является одним из основных в автомобиле, поскольку именно его правильная работа обеспечивает возможность пуска ДВС. Если стартер не крутит, втягивающее не щелкает, то завести двигатель не получится.

Содержание

• 1 Основные причины, почему при запуске авто не срабатывает стартер
  • 1.1 Низкий заряд аккумулятора
  • 1.2 Неисправен замок зажигания
  • 1.3 Неисправно втягивающее реле
  • 1.4 Неисправен стартер
• 2 Как завести двигатель при наличии проблемы со стартером и втягивающим реле?
  • 2.1 Замкнуть стартер напрямую
  • 2.2 Раскрутка колес
  • 2.3 С «толкача»
• 3 Видео «Руководство по запуску двигателя при неработающем стартере»

[ Раскрыть]

[ Скрыть]

Основные причины, почему при запуске авто не срабатывает стартер

Перед поиском неисправности в срабатывании основного узла системы зажигания надо разобраться в причинах поломки. В соответствии с причиной будет определяться алгоритм действий по ремонту устройства.

Низкий заряд аккумулятора

Самая частая ситуация, с которой сталкиваются автовладельцы, состоит в сниженном заряде АКБ. При разряде источника напряжения либо его поломке стартер не крутит, втягивающее не щелкает, что не позволяет заводиться мотору.

При низком заряде стартер не работает и проявляются следующие признаки:

1. Поворот ключа не приводит к запуску мотора. Стартерный узел не издает щелчков и других звуков, устройство не раскручивается. Для диагностики аккумуляторной батареи можно попробовать активировать другой потребитель энергии. Речь идет об оптике, автомагнитоле, печке либо внутреннем освещении салона.
2. Световые индикаторы на контрольном щитке после включения зажигания гаснут. Также раздаются щелчки, свидетельствующие об активации реле стартера.
3. Стартерный узел издает несколько щелчков, световые индикаторы на контрольном щитке гаснут или их яркость падает.

Диагностика работы АКБ может осуществляться с использованием тестера либо нагрузочной вилки, пример проверки мультиметром:

1. Отключается зажигание и открывается капот машины. Клеммные зажимы подлежат очистке, поскольку плохая передача тока может быть обусловлена окислением контактов. Для очистки лучше использовать зубную щетку или мелкозернистую наждачную бумагу. Действовать надо аккуратно, чтобы не повредить верхний слой на зажимах.
2. Выполняется отключение зажимов. Для ослабления гаек на контактах используются гаечные ключи.
3. Производится визуальная проверка корпуса АКБ. Неисправности в работе батареи часто обусловлены повреждением корпуса и вытеканием из аккумулятора электролитического раствора.
4. Если повреждения отсутствуют, выкручиваются крышки на банках АКБ. Проверяется наличие жидкости внутри устройства. Если электролит не полностью покрывает банки, надо добавить в батарею дистиллированной воды.
5. Следующим этапом является непосредственно диагностика напряжения АКБ. Щупы мультиметра соединяются с клеммами батареи. При незапущенном двигателе рабочий параметр напряжения должен составить от 12,5 до 13 вольт. Можно произвести диагностику АКБ при заведенном силовом агрегате — она должна составить от 13,5 до 14 вольт.

Аккумуляторщик подробно рассказал о диагностике автомобильной батареи с использованием мультиметра.

Если напряжение АКБ составляет более 14,2 вольта, то батарея разряжена и генераторному устройству приходится функционировать в усиленном режиме.

Для восстановления заряда батарею надо зарядить, при этом важно соблюсти силу тока нагрузки на прибор. Процедура заряда производится помощью пуско-зарядного оборудования, на выполнение задачи обычно требуется не менее восьми часов.

Неисправен замок зажигания

Если выключатель зажигания не работает, это можно определить по следующим признакам:

1. Не функционирует стартерный узел. Устройство не издает щелчков, а реле не срабатывает. Такая проблема обусловлена отсутствием питания, которое должно проходить через выключательное устройство.
2. Не функционирует электрическое оборудование, установленное в машине. Электроприборы могут быть не связаны друг с другом, к примеру, печка и освещение в салоне. Но активация оборудования происходит в результате функционирующей контактной составляющей замка зажигания.
3. Если водитель пошевелит ключ в замке, часть электрооборудования и устройств может включиться при определенном положении ключа. Это говорит о смыкании контактных элементов и восстановлении подачи питания на оборудование.

Все причины неполадок в работе выключательного устройства зажигания можно разделить на две группы — механическую и электрическую. Неисправности в работе замка всегда проявляются в результате его неправильной установки либо быстром износе составляющих компонентов.

Неисправность электрических элементов

Электрические неполадки обычно возникают из-за перегрузки устройств и оборудования, установленного в машине, ломается контактная составляющая. При дополнительном монтаже световых устройств и других потребителей выключатель зажигания может не выдерживать увеличения нагрузки. Из-за роста нагрузки на контактной составляющей образуется нагар, он появляется на металлической части.

Чтобы не допустить перегрузки выключательного устройства, дополнительное электрооборудование надо подключать к электрической цепи посредством реле. Наличие этого элемента обеспечит снятие части нагрузки. Проблемы в электрической составляющей замка могут быть обусловлены появлением короткого замыкания в электроцепи. Такая неисправность характерна для всех автомобилей отечественного производства, это считается их «болезнью».

О диагностике выключателя зажигания, проверке электрических неисправностей и прозвоне устройства рассказал канал Автоэлектрика ВЧ.

Неисправность механических элементов

К механическим неисправностям выключателя зажигания относится изнашивание контактных дорожек либо самих контактных элементов. Проблема может заключаться в физическом повреждении одного из составляющих компонентов устройства. Также причиной часто считается перегрев контактных элементов и пластмассового корпуса, оплавление приводит к неработоспособности механизма. Для определения механических неполадок в работе замка зажигания потребуется демонтаж устройства.

Диагностика выключательного устройства осуществляется с использованием мультиметра либо вольтметра:

1. От аккумулятора отключается отрицательный кабель, для отсоединения провода от зажима используется ключ.
2. Производится демонтаж пластмассовой обивки вокруг рулевой колонки автомобиля. В зависимости от модели авто процедура демонтажа будет разной. Обычно для снятия облицовки достаточно выкрутить болты, соединяющие две части обивки друг с другом.
3. Производится отключение штекера, который подведен к устройству, от электросети машины. Жгут с проводкой извлекается из-под контрольного щитка.
4. Производится установка ключа в выключатель. Надо провернуть элемент управления во все имеющиеся положения. В каждом из них нужно остановиться, чтобы с помощью тестера произвести диагностику сопротивления между контактными элементами проводки. Для проверки мультиметр переводится в режим омметра.
5. Если проверка показала, что величина сопротивления 0, это говорит об исправности контактных элементов замка. Когда рабочий параметр сопротивления будет соответствовать бесконечности, то контактные компоненты нерабочие и подлежат замене. Если величина сопротивления будет измеряться в цифрах, это говорит о подгорании контактных элементов.
6. Чтобы выполнить диагностику работоспособности подсветки, надо подать постоянный ток с напряжением 12 вольт на контакты. Пример рассмотрен на автомобиле Лада, поэтому ток подается на компоненты под номерами 2 и 6, расположенные на разъеме. Если в результате действий световой индикатор не загорелся, это говорит о неисправности в проводке либо повреждении кабеля.
7. Если диагностика показала, что часть контактных элементов неисправна, необходимо произвести полную замену контактной составляющей.

Отключение жгута с электроцепями от сети машины Диагностика контактной составляющей с помощью тестера Подача тока на контактные элементы 2 и 6 разъема

Неисправно втягивающее реле

Признаки, по которым можно определить неполадки в работе втягивающего реле:

1. Двигатель автомобиля заводится, но после запуска силового агрегата стартерный узел не выключается. Слышно, как вращается механизм, об этом свидетельствует неприятный и громкий звук жужжания.
2. После прокручивания ключа в выключательном устройстве зажигания раздается щелчок. Это говорит об активации стартерного узла, но его запуск не происходит.
3. При проворачивании ключа в выключателе слышно, как узел начинает раскручиваться. Но коленчатый вал силового агрегата не вращается.

Чтобы убедиться в неисправности втягивающего реле, его надо проверить, процедура диагностики рассмотрена на примере ВАЗ 2110:

1. На первом этапе проверки выполняется диагностика электрической цепи, которая идет к реле. Производится диагностика целостности проводки. При наличии обрыва цепь на поврежденном участке надо заново соединить и заизолировать.
2. Если электролиния целая, то выполняется диагностика срабатывания реле. Понадобится помощь другого человека. Помощник должен покрутить ключ в замке зажигания, а владелец авто слушает, раздается ли при этом щелчок. При отсутствии щелчка можно сделать вывод о поломке реле, поэтому устройство подлежит замене.
3. При наличии щелчка и отсутствии прокручивания стартерного механизма проверяется реле. Вероятно, компонент не срабатывает в результате перегорания пластин на контактной составляющей.
4. Для диагностики потребуется отвертка с плоским лезвием. От реле отключается клеммная часть, которая идет на замок, а посредством отвертки выполняется замыкание клемм. Речь идет об элементе, который идет от аккумулятора к стартерному узлу. Это действие позволит обеспечить прямую подачу энергии на электрический моторчик стартерного механизма без реле. Если узел стал прокручиваться, это говорит о неисправностях в работе реле.
5. Затем выполняется диагностика напряжения, которое подается от стартерного узла, для проверки используется тестер. Такой шаг позволит точно узнать, в чем заключается неполадка — в работе стартерного узла либо электроцепи и батарее. Для диагностики контакт тестера соединяется с положительным контактом реле, на него подается напряжение от аккумулятора. Отрицательный щуп тестера надо подключить к массе автомобиля, то есть кузову или любому болту, вкрученному в корпус.
6. После подключения помощнику надо прокрутить ключ в выключателе, элемент устанавливается в режим запуска. При повороте ключа параметр напряжения на экране тестера должен составить 12 вольт. Если полученное значение ниже, это может сообщить о частичном либо полном разряде АКБ. Энергии, которую вырабатывает батарея, может быть недостаточно для пуска силового агрегата, но ее достаточно для активации реле. При нехватке электроэнергии вращения ротора стартерного устройства не происходит.

Александр Мовчан подробно рассказал о процедуре диагностики и ремонта втягивающего реле.

Неисправен стартер

Признаки неполадки в работе стартерного механизма:

1. При попытке пуска мотора якорный элемент стартерного узла не прокручивается либо проворачивается с трудом. Причина может заключаться в разряде АКБ, окислении поверхности зажимов либо их ослаблении на клеммных элементах.
2. При активации системы зажигания стартерный механизм не реагирует на действия водителя или проворачивает якорный элемент с большим усилием. АКБ полностью заряжена. Проблема может заключаться в подгорании коллекторного устройства, естественном износе втулок якорного механизма. Также причина может состоять в межвитковом замыкании обмотки либо износе поверхности на щетках. Для диагностики потребуется разбор механизма и визуальная проверка его составляющих.
3. При пуске стартерного устройства якорный элемент вращается, но коленвал силового агрегата не прокручивается. Возможно, проблему стоит искать в выходе из строя буферного кольца муфты. Иногда причина заключается в неработоспособности поводкового кольца.
4. Если мотор заведен, стартерный механизм не выключается. Проблема может заключаться в заедании рычага приводного устройства механизма либо заливании тягового реле. Иногда причина кроется в поломке возвратного пружинного элемента выключателя.
5. При прокручивании стартерного узла проявляются шумы, скрежет, скрипы либо другие нехарактерные и неприятные звуки. Проблему следует искать в выходе из строя зубчатого приводного устройства. Часто причина кроется в повреждении венца маховика либо изнашивании втулок подшипниковых устройств.

Проверять стартер, который не позволяет запускаться двигателю, надо следующим образом:

1. Сначала производится проверка прокручивания механизма. Для этого узел надежно фиксируется, отрицательная цепь соединяется с корпусом, а положительный контакт идет на верхнюю клемму реле и контакта активации. Если узел рабочий, бендикс должен выйти и начать проворачивание шестеренки электродвигателем.
2. Затем выполняется диагностика каждого узла механизма отдельно. Для проверки щеток можно воспользоваться двенадцативольтной лампой с подключенными проводами. Один из контактов источника освещения соединяется с щеткодержателем, а второй — с корпусом устройства. Если лампочка загорелась, это говорит о необходимости замены щеток в результате пробоев, которые появились в их защите.
3. Выполнить диагностику щеток можно посредством мультиметра, но для этого узел придется разобрать. Проверка выполняется с применением омметра, который замеряет величину сопротивления между щеточным узлом и главной пластиной. При рабочих щетках параметр сопротивления должен соответствовать бесконечности. Выполняя снятие щеток, надо их визуально продиагностировать, а также втулки, обмотки якорного устройства и коллекторного узла. Если втулки выработаны, происходит просадка напряжения при старте двигателя, поэтому электромотор функционирует нестабильно.
4. Если коллекторное устройство вышло из строя либо повреждено, то щеточный узел будет «съедаться». При разбитых втулках якорный узел будет перекошен, а щетки будут изнашиваться неравномерно. Появляется вероятность возникновения межвиткового замыкания в обмотке устройства.
5. Для диагностики бендикса корпус муфты зажимается в тиски, а сам узел проворачивается физическим воздействием. Если он прокручивается, это говорит о неполадках в работе обгонной муфты. Бендикс может не заходить в зацепление, а сам узел начнет проворачиваться. Для проверки шестеренки используется визуальная диагностика, а ее залипание определяется посредством полного разбора. При демонтаже и разборе редукторный узел очищается от загрязнений и остатков смазки внутри устройства.
6. Обмотка стартерного узла диагностируется посредством источника освещения, рассчитанного на 220 вольт и мощностью до 100 ватт. Принцип диагностики схож с процедурой проверки щеточного узла. Источник освещения соединяется последовательным образом между корпусом статорного устройства и обмоткой механизма. Один контакт электроцепи соединяется с корпусом, а второй идет на вывод обмотки, по очереди проверяется каждый из них. Если источник освещения загорается, это говорит о наличии пробоя.
7. При отсутствии лампы можно воспользоваться омметром и произвести измерение величины сопротивления. Этот параметр должен составить примерно 10 кОм. Обмотка роторного элемента диагностируется аналогично. Для проверки используется 220-вольтная лампа и один ее контакт соединяется с пластиной коллекторного устройства, а второй с сердечником. Если источник освещения горит, то необходима перемотка обмотки либо замена роторного устройства.
8. Диагностика якоря выполняется путем подачи 12-вольтного напряжения напрямую от батареи на стартерный узел. Если якорный элемент прокручивается, то он рабочий. При отсутствии проворачивания проблему надо искать в самом устройстве либо щетках.

Глубина между проточками коллекторного устройства якорного элемента должна составить не меньше 0,5 мм.

Канал VMazute подробно показал процедуру разбора стартерного узла с описанием процесса ремонта механизма.

Как завести двигатель при наличии проблемы со стартером и втягивающим реле?

При неработающем стартерном механизме у автовладельца есть возможность запуска силового агрегата. Существует несколько способов завести мотор.

Замкнуть стартер напрямую

Пример запуска рассмотрен на автомобиле ВАЗ 2110:

1. Рычаг трансмиссии в салоне устанавливается в положение нейтральной скорости. Поднимается рычаг стояночного тормоза.
2. Выполняется активация системы зажигания посредством проворачивания ключа в выключателе. Открывается моторный отсек автомобиля, следующие действия выполняются под капотом.
3. Производится демонтаж воздушного фильтрующего устройства. Он убирается в сторону, чтобы водитель смог получить доступ к контактным элементам стартерного узла.
4. Отключается фишка, которая идет к контактной составляющей.
5. С помощью любого металлического изделия, к примеру, отвертки производится замыкание контактных компонентов клемм стартерного узла. Можно воспользоваться куском кабеля.
6. После замыкания контактов стартерный механизм должен начать прокручиваться, что приведет к запуску двигателя. При выполнении этой задачи важно, чтобы аккумуляторная батарея была заряжена.

После выполнения действия фишка ставится на место, обратно монтируется и фильтрующее устройство. Такие шаги позволят в дальнейшем завести силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.

Сергей Цапюк подробно рассказал о процедуре запуска силового агрегата посредством прямого замыкания стартерного узла.

Раскрутка колес

Реализация этого метода возможна только на переднеприводных машинах, оборудованных механической трансмиссией:

1. Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
2. Подвешенное колесо выворачивается наружу до упора. Если это левое колесо, то оно проворачивается влево, правое, соответственно, вправо.
3. На поверхность покрышки наматывается трос, использующийся для буксировки. При его отсутствии допускается применение крепкой веревки. Надо намотать 3-4 слоя, при этом не менее одного метра веревки или троса должны остаться свободными.
4. Производится перевод рычага КПП в положение третьей скорости.
5. Ключ в выключателе зажигания прокручивается.
6. Затем надо сильно дернуть за конец веревки либо троса, это делается с целью раскручивания колеса. Не рекомендуется выполнять эту задачу, стоя на одном месте, следует сделать небольшой разбег.
7. Если силовой агрегат автомобиля запустился, то производится активация нейтральной скорости. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока колесо автомобиля остановится.
8. Затем домкрат ослабляется и колесо спускается на поверхность земли.

С «толкача»

Реализация «дедовского» метода с «толкача» выполняется так:

1. Для выполнения задачи понадобится помощник. Можно действовать самому, если автомобиль находится на спуске.
2. Опускается ручка стояночного тормоза.
3. Ключ проворачивается в режим зажигания, селектор трансмиссии устанавливается в положение третьей передачи.
4. Затем автомобиль надо толкать. Если есть помощник, то водитель сидит в салоне и ждет, пока скорость движения не составит хотя бы 10-30 км/ч. Педаль сцепления на авто должна быть выжатой.
5. После увеличения скорости педаль аккуратно опускается, одновременно водитель жмет на газ. Когда двигатель запустится можно включить нейтральную передачу и остановиться, чтобы подождать его прогрева.

Видео «Руководство по запуску двигателя при неработающем стартере»

Михаил Автоинструктор подробно рассказал обо всех нюансах выполнения процедуры запуска мотора авто методом с «толкача».

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

⚠️ Стартер щелкает, но не крутит: 10 неисправностей и ремонтов

На практике существует всего 10 причин, почему стартер щелкает, но не крутит. Чтобы найти и устранить неисправность, необязательно посещать СТО. Достаточно изучить этот материал, вооружиться парой ключей и мультиметром. Некоторые моменты описаны только в общих чертах, так как по ним есть ссылки на более подробные материалы. Сейчас вы узнаете, что щелкает в стартере, почему он не крутит, где и как искать неисправность, и как отремонтировать своими руками.

Click Source

Автомобильный стартер представляет собой мощный электродвигатель, который подключается к маховику двигателя внутреннего сгорания с помощью электромагнитного реле. Это то, что вы слышите в 80% случаев, когда стартер щелкает, но не крутит. Втягивающее реле расположено непосредственно на стартере и имеет следующее устройство.

Электромагнитное устройство стартера

Основные элементы:

1. Якорь втягивающего устройства.
2. Выдвижная обмотка.
3. Удерживающая обмотка.
4. Ядро.
5. Пружина сжатия.
6. Контактный узел.
7. Контактная пружина.
8. Выводы силовых контактов.
9. Контактная пластина.
10. Склад.
11. Возвратная пружина.

Вместе со стартером выглядит так.

Общее пусковое устройство

Принцип работы . При повороте ключа зажигания в положение «старт» втягивающая обмотка (2) срабатывает. Под действием электромагнитной силы якорь (1) втягивается внутрь. Все пружины сжаты, а пластина (9) замыкает силовые контакты (6). За счет движения якоря в стартере обгонная муфта перемещается к маховику двигателя. Стартер подключается к двигателю и готов к работе.

Через силовой контакт (8) ротор стартера получает пусковой ток от аккумуляторной батареи. Одновременно срабатывает удерживающая обмотка (3) для обеспечения надежного соединения стартера с маховиком двигателя. Втягивающая обмотка обесточивается. После запуска двигателя водитель отпускает ключ зажигания. Удерживающая обмотка (3) обесточивается. Все пружины втягивающего реле разжаты. Питание на стартер отключается, и он отсоединяется от маховика.

Всего втягивающее реле (исправное) выполняет 5 функций:

1. Соединяет стартер с маховиком ДВС.
2. Надежно удерживает это соединение, пока водитель держит ключ зажигания в положении «старт».
3. Автоматически подает пусковой ток от аккумулятора на стартер.
4. Автоматически останавливает пусковой ток в нужный момент.
5. Отключает стартер от работающего двигателя внутреннего сгорания.

При щелчке стартера это не что иное, как сработавшая втягивающая обмотка, за счет которой через простой механизм обгонная муфта перемещается на маховик.

Причиной щелчков может быть не только втягивающее реле. Но чаще всего виноват именно этот узел.

10 проблем, из-за которых стартер щелкает, но не крутит

Всего 10 причин, почему стартер щелкает, но не крутит:

1. Аккумулятор разряжен.
2. Клеммы на аккумуляторе окислились.
3. Плохая масса.
4. Ненадежный контакт на силовых выводах стартера.
5. Не работает удерживающая обмотка втягивающего реле.
6. Нет контакта в коммутационном блоке втягивающего реле.
7. Износ щеток стартера.
8. Неисправность обмотки ротора.
9. Стартер заедает из-за механических проблем.
10. Неисправна обгонная муфта.

Рассмотрим эти неисправности более подробно: симптомы, диагностика, ремонт.

1.      Разряженный аккумулятор

Садовый аккумулятор

Для работы втягивающей обмотки требуется много энергии. Разряженный аккумулятор вполне способен это обеспечить. Но когда происходит втягивание, для работы стартера требуется большой пусковой ток. Если батарея не может его выдать, стартер издает щелкающий звук, но не крутит.

При полной разрядке аккумулятора энергии может хватить только на однократное срабатывание втягивающей обмотки. После этого батарея садится полностью. Мы слышим один щелчок, и больше ничего не происходит. Напряжение бортовой сети резко падает. Двигатель не может быть запущен.

Если проблема выглядит так, как описано, проверьте аккумулятор. Это можно сделать с помощью мультиметра или нагрузочной вилки.

На сайте есть несколько подробных материалов по зарядке аккумулятора:

• Подзарядка кальциевого аккумулятора – мастер-класс
• Как зарядить необслуживаемый аккумулятор
• Как зарядить аккумулятор AGM
• Как зарядить гелевый аккумулятор
• Как зарядить кальциевую батарею

Если аккумулятор заряжен, продолжайте искать другие причины.

2.      Клеммы аккумулятора окислились

Жесткое окисление клемм аккумуляторной батареи

При окислении клемм аккумуляторной батареи даже хорошо заряженная аккумуляторная батарея не может обеспечить нормальный пусковой ток для работы стартера. Как выглядит эта проблема, и как с ней бороться, подробно описано в материале «Окислились клеммы аккумулятора».

3.      Плохая «масса»

Масса

«Минус» от аккумулятора на стартер поступает через «массу». Обычно это толстый провод, идущий от «минуса» аккумулятора к кузову или двигателю. Таким образом, на корпусе стартера и электромагнитном реле постоянно присутствует отрицательный потенциал. Внимательно осмотрите заземляющий провод. Может он поврежден. Хотя чаще всего из-за грязи и окислов нет хорошего контакта этого провода с двигателем. Контакты нужно очистить. При необходимости замените весь провод.

4.      Ненадежный контакт на силовых выводах стартера

Грязные силовые контакты втягивающего реле

«Плюс» питания стартера идет от аккумулятора на одну из клемм втягивающего реле. Затем она проходит через пластину блока коммутации, и через второй силовой вывод поступает на обмотки стартера. Если он конструктивно расположен внизу моторного отсека, то на этих контактах гарантированно есть грязь и окислы. Прежде чем разбирать стартер и искать проблему глубже, убедитесь, что у вас есть контакт.

5.      Удерживающая обмотка втягивающего реле не работает

Проверка втягивающего реле стартера

Две неисправности в удерживающей обмотке. Он может либо вообще не работать, либо держаться с недостаточной силой. При обрыве обмотки вообще не работает. Межвитковое замыкание заставляет обмотку генерировать электромагнитное поле, слишком слабое для обеспечения надежной связи между стартером и маховиком двигателя.

Как это проверить самостоятельно читайте в статье «Проверка втягивающего реле стартера».

6.      Нет контакта в коммутационном блоке втягивающего реле

Разобранный блок переключателей стартера

Если стартер издает только один щелчок при повороте ключа зажигания в положение «старт», и больше ничего не происходит, это может свидетельствовать об отсутствии контакта в коммутационном блоке. Он обеспечивает питание стартера. Соответственно, если нет контакта, вращения не происходит.

Диагностика и ремонт данной неисправности так же описаны в материале по проверке втягивающего реле по ссылке выше.

7.      Износ щеток стартера

Щетки автомобильного стартера

Следующей точкой на линии питания стартера являются токоведущие щетки. Если они изношены, разрушены или заклинены в направляющих, то электродвигатель работать не будет. Втягивающее реле при этом может исправно выполнять свои функции и щелкать при повороте ключа зажигания.

Для проверки щеток их необходимо снять со стартера. Щеточный узел является заменяемой деталью, поэтому ремонт не представляет большой сложности.

8.      Выход из строя обмотки ротора

Принцип проверки ротора стартера

«Концом» пускового тока являются обмотки ротора. Здесь тоже может быть две ошибки. Обрыв или межвитковая цепь. Чтобы проверить ротор стартера, все, что вам нужно, это мультиметр. Каждая обмотка двумя контактами выводится на соседние ламели коллектора. Чтобы найти обрыв, нужно прозвонить мультиметром. Чтобы найти межвитковое замыкание, необходимо измерить сопротивление каждой обмотки и сравнить показания прибора между собой. При наличии межвиткового замыкания в какой-либо из обмоток ее сопротивление будет значительно меньше, чем у остальных.

Для устранения подобных неисправностей придется либо заменить ротор на новый, либо отдать его специалистам для перемотки и балансировки.

9.      Стартер заедает из-за механических проблем

Механические проблемы стартера

Для того, чтобы электродвигатель начал вращаться, нужен не только пусковой ток. Вращению вала ротора ничего не должно мешать. Основные источники проблем: влага, коррозия, грязь, пыль, изношенные втулки. Эти проблемы подробно описаны в материале «Почему плохо крутит стартер». Все они легко устраняются чисткой или заменой деталей.

10. Неисправная обгонная муфта

Стартер с муфтой свободного хода

Стартер с муфтой свободного хода выполняет две функции:

1. Передает крутящий момент с вала стартера на маховик двигателя.
2. Выключает передачи при запуске двигателя и увеличении оборотов двигателя.

При износе муфты свободного хода при попытке запуска двигателя слышны щелчки несколько иного характера, чем в других случаях. Помимо лязгающих звуков к «оркестру» добавляется неприятный металлический скрежет. Этот симптом указывает на проскальзывание муфты свободного хода. Крутящий момент не передается от вала стартера к маховику. Соответственно двигатель не заводится.

Для устранения неисправности достаточно заменить изношенную обгонную муфту на новую.

Исход

Если стартер издает щелкающие и металлические звуки, он вращается сам, но двигатель не крутит, это обгонная муфта. Во всех остальных случаях проблему надо искать методично и последовательно. Сначала проверьте аккумулятор, затем все силовые контакты и провода. Если неисправность не может быть идентифицирована, проверьте электромагнитное реле и линию питания стартера.

ВИДЕО: стартер щелкает, но не крутит

Проверка стартера – Причины неисправности, устранение неполадок

НЕИСПРАВНОСТЬ СТАРТЕРА: СИМПТОМЫ

Следующие признаки могут указывать на неисправность двигателя в пускателе :

• Нет реакции при нажатии на замок зажигания
• Стартер «щелкает», но не срабатывает
• Стартер слышно крутит, но без включения двигателя

ПРИЧИНЫ НЕИСПРАВНОСТИ СТАРТЕРА: ПРИЧИНА НЕИСПРАВНОСТИ

Неисправность стартера может иметь разные причины:

• Неисправность электрических соединений шестерня, шестерня стартера или муфта свободного хода повреждены

ВНИМАНИЕ

Безотказная подача питания на стартер необходима для его нормальной работы. Аккумулятор автомобиля, плюс и масса стартера должны быть включены в диагностику неисправностей.

ПРОВЕРКА СТАРТЕРА: ПОИСК НЕИСПРАВНОСТЕЙ

Электрические неисправности в пускателе в основном вызваны перегрузками. Это может проявляться в замыканиях на землю и обмотку возбуждения и обмотки якоря, а иногда и в катушках управляющих элементов (электромагнитный выключатель). Угольные щетки и коллекторы подвергаются высоким нагрузкам и более подвержены неисправностям, чем генератор. В то время как, например, зажатие угольных щеток в генераторе не приводит к возникновению напряжения и, таким образом, разгружает генератор, зажатие угольных щеток в стартере приводит к образованию значительной дуги из-за больших токов. Эти дуги часто разрушают коллектор. Для устранения неполадок потребуются мультиметр и амперметр. Однако источники неисправности (такие как шестерня) также могут быть обнаружены с помощью акустического восприятия. См. также техническую информацию: «Земля (31)».

Стартер не крутит при включении зажигания.

7

2 9 ниже клеммы 30, или стартер вращается слишком медленно, или двигатель не прокручивается.

ПРИЧИНА:	Средство:
Углеродные щетки, носимые	Заменить углеродные щетки
Углеродные щетки	Чистые углеродистые щетки и гуд. Должные брукты	Чистые углеродистые щетки и гуд. Должные брукты	. Чистые углеродистые щетки. Угольные щетки не соприкасаются	Замените пружины
Коллектор загрязнен	Очистите коллектор
Коллектор с канавками или прогорел	Восстановить или заменить стартер
Неисправность якоря или обмотки возбуждения	Восстановить или заменить стартер Мотор крутится только рывками или вообще не крутится. 666666666666666666666666666666666666666666666666666666666666666666666666666.0292 Причина: Средство: БАСОК ДЕЙСТВЕННЫЙ Плохой батареи, проверка Clean battery poles and connections and tighten Carbon brushes clamping Clean carbon brushes and guides of the brush brackets Carbon brushes worn Replace carbon brushes Collector contaminated Clean collector Коллектор с канавками или обгорел Отремонтировать или заменить стартер Якорь или обмотка возбуждения неисправны Восстановить или заменить стартер Ведущая шестерня не расцепляется. Стартер срабатывает и заводится. Мотор крутится только рывками или вообще не крутится. .0292 Причина: Средство: Ведущая шестерня не расцепляется. CAUSE: REMEDY: Pinion or steep thread contaminated or damaged Refurbish or replace starter Solenoid switch faulty Replace solenoid switch Return spring изношен или сломан Заменить возвратную пружину Стартер продолжает работать после отпускания замка зажигания. ПРИЧИНА: УСТРАНЕНИЕ: Неисправность замка зажигания или реле Немедленно выключите двигатель! Проверить переключатель и реле и при необходимости заменить Насколько полезна эта статья для вас? Совершенно бесполезно Очень полезно Расскажите, пожалуйста, что вам не понравилось. Для получения бесплатного информационного бюллетеня HELLA TECH WORLD. Ваш отзыв** Капча* Большое спасибо. Но прежде чем ты уйдешь. Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике. Благодарим вас за интерес к информационному бюллетеню HELLA TECH WORLD – для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Вы уже подписаны Ваш адрес электронной почты ожидает подтверждения Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат. Проблема со статусом электронной почты Процесс регистрации не запущен. Ошибка: Для получения бесплатного информационного бюллетеня HELLA TECH WORLD. Благодарим вас за интерес к информационному бюллетеню HELLA TECH WORLD – для автомастерских! На указанный вами адрес электронной почты будет отправлено уведомление. Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма. Это делается для того, чтобы никто не мог подписаться на вас по ошибке. Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам. Дополнительная информация о конфиденциальности. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment * Name * Email * Website Save my name, email, and website in this browser for the next time I comment
