Назначение устройство и принцип действия системы зажигания: Система зажигания автомобиля – назначение, типы систем зажигания, устройство, принцип работы

Содержание

Контактная система зажигания – устройство, принцип работы

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

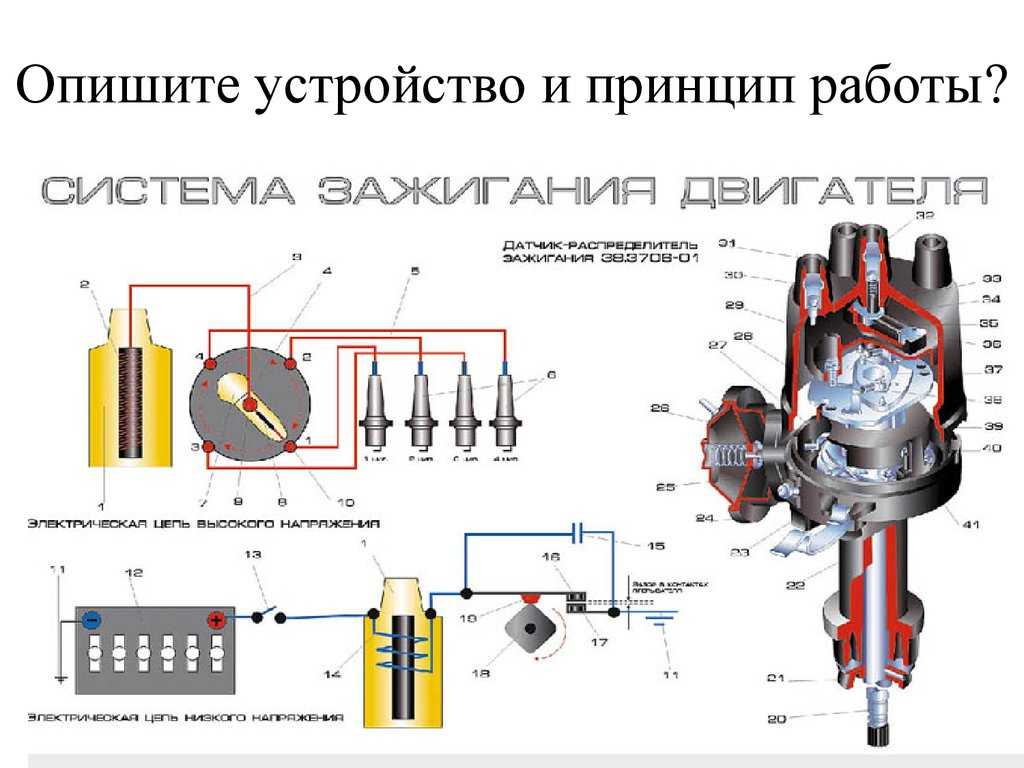

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

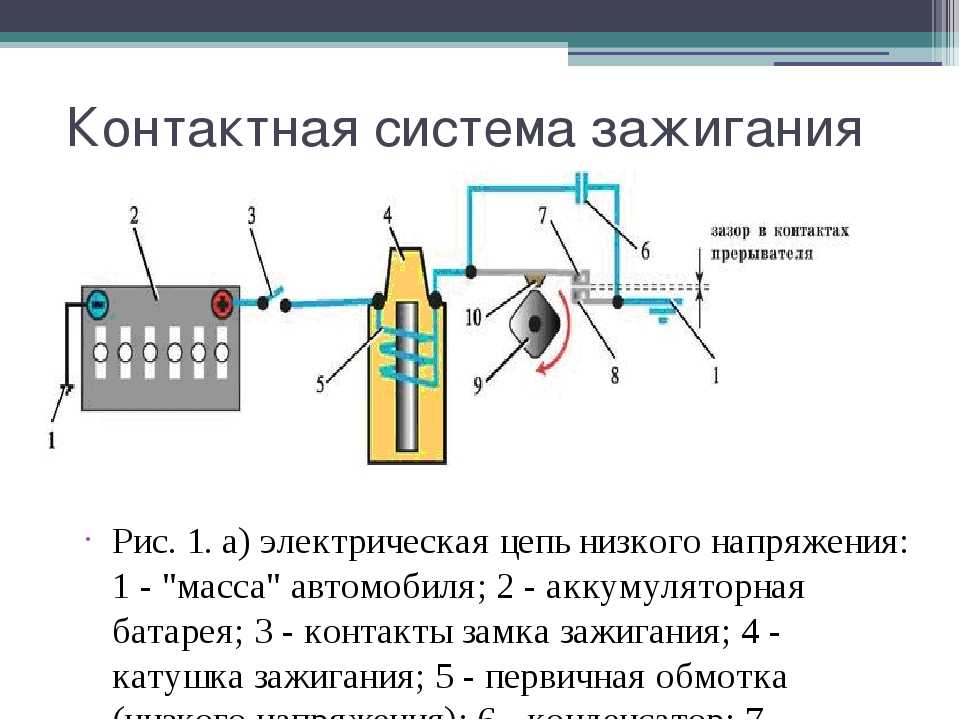

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания.

При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

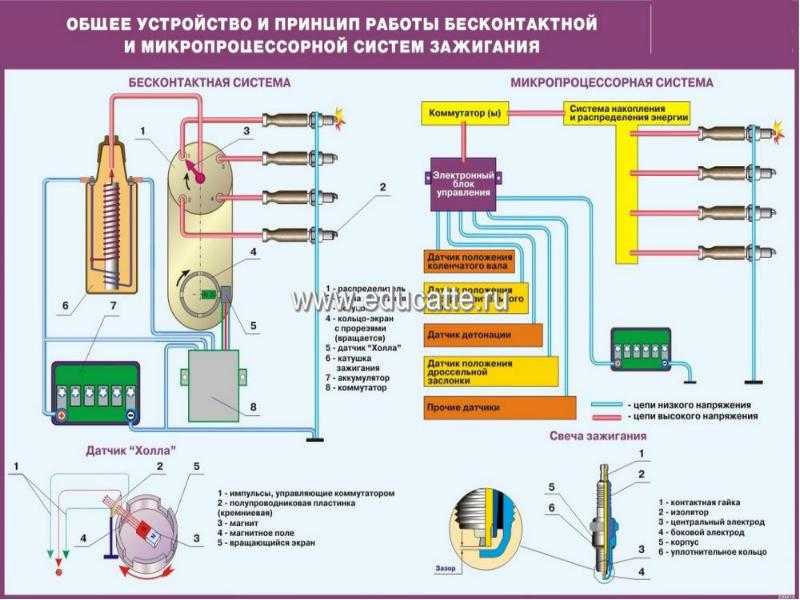

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.





Катушка зажигания – типы, устройство, принцип работы

Катушка зажигания является сердцем системы зажигания, т.к. обеспечивает в ней создание высокого напряжения. Катушка зажигания применяется во всех системах зажигания: контактной, бесконтактной, электронной. По своей сути катушка зажигания это трансформатор с двумя обмотками.

Различают следующие типы катушек зажигания: общая, индивидуальная и сдвоенная.

Общая катушка зажигания применяется в контактной, бесконтактной системах зажигания и электронной системе зажигания с распределителем.

Катушка зажигания имеет следующее устройство. Катушка объединяет две обмотки – первичную и вторичную. Первичная обмотка содержит от 100 до 150 витков толстой медной проволоки. Для предупреждения скачков напряжения и короткого замыкания проволока изолирована. Первичная обмотка имеет два низковольтных вывода на крышке катушки зажигания.

Вторичная обмотка имеет от 15000 до 30000 витков тонкой медной проволоки. Вторичная обмотка находится внутри первичной обмотки. Один конец вторичной обмотки соединен с отрицательной клеммой первичной обмотки, другой – с центральной клеммой на крышке, обеспечивающей вывод высокого напряжения.

Для повышения силы магнитного поля обмотки располагаются вокруг железного сердечника. Обмотки вместе с сердечником помещены в корпус с изолирующей крышкой. Для предотвращения токового нагрева катушка заполнена трансформаторным маслом.

Основными характеристиками катушки зажигания являются сопротивление обмоток, которое для каждой модели индивидуальное. Для примера, сопротивление первичной обмотки составляет порядка 3-3,5 Ом, вторичной обмотки – 5000-9000 Ом. Отклонение величины сопротивления обмотки от нормативного значения свидетельствует о неисправности катушки.

Работа катушки зажигания основана на возникновении во вторичной обмотке высокого напряжения при прохождении по первичной обмотке импульса тока низкого напряжения. При прохождении через первичную обмотку тока создается магнитное поле. При отсечке тока магнитное поле наводит во вторичной обмотке ток высокого напряжения, который выводится через центральную клемму катушки и с помощью распределителя подается к свечам зажигания.

Индивидуальная катушка зажигания применяется в электронной системе прямого зажигания. Как и общая катушка зажигания, она включает первичную и вторичную обмотки. Здесь, наоборот, первичная обмотка находится внутри вторичной. В первичной обмотке установлен внутренний сердечник, а вокруг вторичной – внешний сердечник.

В индивидуальной катушке зажигания могут располагаться электронные компоненты воспламенителя. Высокое напряжение, вырабатываемое во вторичной обмотке, подается напрямую на свечу зажигания с помощью наконечника, включающего стержень высокого напряжения, пружину и изолирующую оболочку. Для быстрого отсекания тока высокого напряжения во вторичной обмотке устанавливается диод высокого напряжения.

Сдвоенная катушка зажигания (другое наименование – двухвыводная катушка зажигания) применяется во многих конструкциях электронной системы прямого зажигания. Сдвоенная катушка имеет два высоковольтных вывода, которые обеспечивают синхронное получение искры двумя цилиндрами одновременно. При этом только один цилиндр находится в конце такта сжатия. В другом цилиндре искра происходит вхолостую на такте выпуска отработавших газов.

Двухвыводная катушка зажигания может иметь различное соединение со свечами зажигания:

  • с помощью проводов высокого напряжения;
  • одна свеча – напрямую через наконечник, другая – с помощью провода высокого напряжения.

Конструктивно две двухвыводные катушки могут объединяться в единый блок, который носит собственное название – четырехвыводная катушка зажигания.





Все, что вам нужно знать о системе зажигания

При большом разнообразии автомобильных применений система зажигания играет жизненно важную роль, поскольку она генерирует искру. Он нагревает электрод до высокой температуры, так что топливно-воздушная смесь может воспламениться во всех двигателях внутреннего сгорания с искровым зажиганием. другие автомобили, в том числе стационарные и передвижные, также спроектированы с системой, которая может включать газовый и жидкотопливный котел, ракетные двигатели и т. д. По этой причине существуют различные типы систем зажигания.

Однако искровой бензиновый (бензиновый) двигатель внутреннего сгорания является наиболее зависимым от системы как автомобиля, так и двигателя мотоцикла. Сегодня мы рассмотрим определение, функции, приложения, компоненты, схемы, типы и работу системы зажигания в двигателях внутреннего сгорания. Мы также рассмотрим преимущества и недостатки системы зажигания на их различных типах.

Подробнее: Что нужно знать о шатуне

Содержание

  • 1 Определение системы зажигания
  • 2 Функция системы зажигания
  • 3 Применение системы зажигания
    • 3. 1 Присоединяйтесь к нашему новостному бюллетеню
  • 4 Типы зажигания. система:
  • 4.3 Аккумуляторная система зажигания:
  • 5 Компоненты системы зажигания
    • 5.1 Магнето системы зажигания
    • 5.2 Аккумуляторная система зажигания
    • 5.3 Электронная система зажигания
      • 5.3.1 Диаграмма различной системы зажигания:
  • 6 Принцип рабочего системы зажигания
    • 7.1 Преимущества:
    • 7.2 Недостатки:
    • 7.3 Поделись!
  • Определение системы зажигания

    Система зажигания — это система, используемая в некоторых типах двигателей внутреннего сгорания, часто бензиновых двигателях, для воспламенения топливно-воздушной смеси. Это воспламенение осуществляется специально для того, чтобы мог произойти взрыв в камере сгорания. То есть искра, возникающая в системе зажигания (свеча зажигания), вызывает воспламенение топливно-воздушной смеси.

    Как упоминалось ранее, система зажигания используется в двигателях внутреннего сгорания с искровым зажиганием, хотя она также используется в некоторых других механических устройствах. Но он довольно популярен на бензиновом двигателе. ну, в дизельных двигателях с воспламенением от сжатия процесс отличается, поскольку топливно-воздушная смесь воспламеняется теплотой сжатия, что приводит к устранению свечи зажигания. Это еще одна тема обсуждения, с которой вы можете ознакомиться ниже.

    Подробнее: Компоненты двигателя внутреннего сгорания

    Функция системы зажигания

    Ниже приведены функции системы зажигания в двигателях внутреннего сгорания с искровым зажиганием:

    · Основная функция системы зажигания заключается в создании электрической искры в камере сгорания двигателя в нужное время, чтобы что смесь бензина и воздуха может воспламениться.

    · Напряжение на свече зажигания составляет 30 000 вольт.

    · Искра высокого напряжения подается на каждую свечу зажигания в правильной последовательности.

    · Момент зажигания различается в зависимости от нагрузки, скорости и других условий.

    · Искра рассчитана по времени, поэтому она может возникнуть, когда поршень приближается к верхней мертвой точке.

    Подробнее: Все, что вам нужно знать об автомобильном поршне

    Применение системы зажигания

    Ниже приведены области применения различных типов систем зажигания в автомобильных двигателях:

    · Система используется в двухколесных транспортных средствах (SI двигателей

    Присоединяйтесь к нашей рассылке новостей

    · Подобно тому, как батарея используется для выработки энергии в аккумуляторной системе зажигания, магнето используется для выработки электроэнергии

    · Наконец, система зажигания широко используется в тракторах, подвесных моторах, стиральных машинах, судовых двигателях, силовых агрегатах и ​​двигателях, работающих на природном газе.

    Различие между приводным ремнем и ремнем ГРМ

    Типы системы зажигания

    Ниже приведены три основных типа системы зажигания, используемых в двигателях внутреннего сгорания с искровым зажиганием:

    Магнето-система зажигания:

    В магнето типы зажигания система. Магнето служит основным компонентом, используемым для создания энергии высокого напряжения. Затем это высокое напряжение используется для выработки электроэнергии, которая в дальнейшем используется для управления транспортными средствами. Система представляет собой комбинацию распределителя и генератора, объединенных в единое целое. Это отличает его от обычного распределителя, который создает энергию искры без внешнего напряжения.

    Электронная система зажигания:

    Электронные типы системы зажигания полностью контролируются электронным способом и питаются от батареи, в отличие от предыдущей, в которой используется магнето. Он имеет отрицательный и положительный выводы; минусовая клемма заземлена, а плюсовая подключена к замку зажигания. Итак, при включенном выключателе по проводам подается питание на электронный модуль зажигания. Затем мощность отправляется на катушку зажигания, которая имеет две обмотки; первичная обмотка и вторичная обмотка. Эти обмотки изолированы, а первичная обмотка толще вторичной. Между обмотками находится стержень, создающий магнитное поле. Наконец,

    Батарейная система зажигания:

    Аккумуляторные системы зажигания широко используются в автомобилях для получения искры с помощью свечи зажигания с помощью аккумулятора. Он часто встречается в четырехколесных транспортных средствах, но теперь используется в двухколесных транспортных средствах, которые получают ток от 6-вольтовой или 12-вольтовой батареи в катушке зажигания. Читайте полную статью ниже!

    Подробнее: Знакомство с клапанным механизмом автомобиля

    Компоненты системы зажигания

    Ниже представлены компоненты различных типов системы зажигания и их функции:

    Система зажигания от магнето

    Компоненты системы зажигания от магнето включают магнето, распределитель, конденсатор, кулачок, прерыватель контактов и выключатель зажигания. Их функция была объяснена в полной статье.

    Аккумуляторная система зажигания

    Компоненты аккумуляторной системы зажигания Аккумулятор, замок зажигания, катушка зажигания, балластный резистор. Его компоненты также содержат прерыватель контактов, распределитель, конденсатор и свечу зажигания. Прочтите полную статью, чтобы увидеть их функции. Наконец,

    Электронная система зажигания

    Компоненты электронной системы зажигания также включают аккумулятор, распределитель, конденсатор, модуль управления зажиганием, якорь, катушку зажигания и свечу зажигания.

    Подробнее: Система автоматической коробки передач

    Схема различных систем зажигания:

    Принцип работы

    Работа системы зажигания менее сложна и ее легко понять. Очевидно, что с приведенным выше объяснением вышеприведенных разделов вы теперь знакомы с функциональными частями и работой системы. Большинство типов систем зажигания работают от батареи, но лишь немногие из них способны генерировать энергию самостоятельно. Тем не менее, с помощью видео ниже вы узнаете, как работают различные типы систем зажигания.

    Видео о работе системы зажигания:

    Подробнее: Что нужно знать о масляном поддоне двигателя

    Преимущества и недостатки системы зажигания

    Преимущества:

    Ниже приведены преимущества системы зажигания:

    · Меньше в системах зажигания от магнето требуется техническое обслуживание, они дешевле, занимают меньше места и не требуют батареи. Он имеет высокую эффективность работы из-за искры высокой интенсивности и менее подвержен ошибкам, так как батарея не используется

    · Еще одним преимуществом систем зажигания является то, что выбор электронных типов состоит из меньшего количества деталей, а также требует минимального обслуживания. Его эффективность также хороша, и он генерирует меньше выбросов. Еще одним преимуществом электронной системы зажигания является то, что она увеличивает эффективность использования топлива. Наконец,

    · Преимущество аккумуляторных систем зажигания заключается в хорошей интенсивности искры. Он также обеспечивает высокую концентрацию искры даже при низких оборотах двигателя или при первом запуске. Он также требует меньше обслуживания, как и другие типы систем зажигания.

    Подробнее: Система охлаждения в двигателях внутреннего сгорания

    Недостатки:

    Несмотря на большие преимущества системы зажигания. некоторые ограничения все еще имеют место. К недостаткам системы зажигания относятся:

    · Недостатком системы зажигания магнето является плохое качество искры при первом запуске малых оборотов. Пропуски зажигания также могут происходить из-за утечки, а стоимость системы высока.

    · Недостатком электронных типов систем зажигания является то, что стоимость системы чрезвычайно высока и может занимать много места, поскольку для питания системы необходимо использовать батарею.

    · Недостатки аккумуляторной батареи включают в себя периодическое техническое обслуживание только аккумуляторной батареи, занимает больше места и снижает эффективность с уменьшением интенсивности искры.

    Подробнее: Понимание аккумуляторов, используемых в автомобилях

    В заключение, система зажигания популярна в автомобильных устройствах, чтобы помочь свече зажигания воспламенить топливно-воздушную смесь. Что ж, в этой статье мы многое рассказали о системе. мы раскрываем определение, функции, компоненты и различные типы систем зажигания. мы также рассмотрели его работу, а также преимущества и недостатки типов систем зажигания.

    Я надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте вашу любимую часть статьи, и вы можете проверить некоторые другие интересные сообщения здесь, на StudentLesson . Спасибо!

    Понимание работы электронной системы зажигания

    По мере широкого использования системы зажигания в двигателях внутреннего сгорания с искровым зажиганием электронные типы выпадают на один уровень. Искра отвечает за производство пламени и в автомобилестроении, где химическая энергия (воздушно-топливная смесь) преобразуется в механическую энергию (вращение коленчатого вала). Для этого необходима искра.

    Сегодня мы рассмотрим определение, функции, компоненты, схему и принципы работы электронной системы зажигания. мы также познакомимся с преимуществами и недостатками системы.

    Подробнее: Все, что вам нужно знать о системе зажигания

    Содержание

    • 1 Определение электронной системы зажигания
    • 2 Компоненты электронной системы зажигания
      • 2.1 Аккумулятор: Зажигание
      • 2.0013g0014

      • 2.3 Электронный модуль управления:
      • 2.4 АРМАТУРА:
      • 2.5 Катушка зажигания:
      • 2,6 Распределение:
      • 2,7 Свечибки:
        • 2. 7.1. Электронная система зажигания. 3.1 Подпишитесь на нашу рассылку новостей
          • 3.1.1 Посмотрите видео, чтобы лучше понять:
      • 4 Преимущества и недостатки электронной системы зажигания
        • 4.1 Преимущества:
        • 4.2 Недостатки:
        • 4.3 Пожалуйста, поделитесь!

      Определение электронной системы зажигания

      Электронная система зажигания представляет собой тип системы зажигания, в которой используются электронные схемы, обычно транзисторные. Транзисторы контролируются датчиками для генерации электрических импульсов, которые затем генерируют искру высокого напряжения, которая может сжигать обедненную смесь и обеспечивать лучшую экономичность и более низкий уровень выбросов. Электронная система зажигания полностью контролируется электроникой.

      Электронная система зажигания широко используется в авиационных двигателях, велосипедах, мотоциклах и автомобилях, поскольку выполняет те же функции, что и другие типы систем зажигания.

      Функция электронной системы зажигания остается прежней, поскольку она производит искру высокого напряжения на свечу зажигания, так что топливно-воздушная смесь может гореть или воспламеняться. Поскольку в системе используются датчики, это повышает надежность и пробег, а также снижает выбросы.

      Подробнее: Что нужно знать об масляном радиаторе двигателя

      Компоненты электронной системы зажигания

      Ниже приведены компоненты электронной системы зажигания и их функции:

      Аккумулятор:

      Аккумулятор является источником питания системы зажигания, поскольку он передает системе необходимую энергию в виде выключатель зажигания включен. Используемый тип батареи представляет собой электрохимическую систему, которая накапливает заряд и высвобождает его, когда это необходимо. Эта батарея имеет две клеммы; положительный и отрицательный. Положительная клемма подключена к ключу (замку зажигания), а отрицательная клемма заземлена.

      Выключатель зажигания:

      Выключатель зажигания — это нижняя часть питания, которая включает и выключает систему. Когда он включен, питание подается от батареи, а когда выключено, подача питания прекращается.

      Электронный блок управления:

      Здесь начинается электронная работа в системе, когда она включает и выключает первичный ток. Компонент также известен как блок управления системой зажигания. это то, что автоматически отслеживает и контролирует время и интенсивность искры.

      Устройство получает сигналы напряжения от якоря и включает и выключает первичную обмотку. Электронные блоки управления размещаются отдельно вне распределителя или размещаются в коробке электронного блока управления автомобиля.

      Арматура:

      Арматура создает магнитное поле в системе. в отличие от аккумуляторной системы зажигания, которая имеет контактные точки прерывания, в электронной системе зажигания она заменяется якорем. этот якорь состоит из упора с зубьями, который является движущейся частью, вакуумного опережения и приемной катушки для улавливания сигналов напряжения.

      Электронный модуль собирает сигналы напряжения с якоря, чтобы можно было замыкать и размыкать цепь. Это устанавливает синхронизацию распределителя для точной подачи тока на свечи зажигания.

      Катушка зажигания:

      Преимущество катушки зажигания заключается в том, что она помогает подавать высокое напряжение на свечу зажигания. Компонент представляет собой трансформатор импульсного типа и производит короткое пламя или искру высокого напряжения для горения. Катушка зажигания состоит из двух наборов обмоток, которые включают первичную обмотку (внешнюю обмотку) и вторичную обмотку (внутреннюю обмотку).

      Распределитель:

      Ток течет от первичной обмотки, при этом распределитель управляет включением и выключением цикла протекания тока. Он используется для распределения тока на каждую свечу зажигания в многоцилиндровых двигателях. Наконец,

      Свечи зажигания:

      Свеча зажигания — это компонент, который генерирует искру внутри цилиндра, используя высокое напряжение катушки зажигания для воспламенения топливно-воздушной смеси.

      Подробнее: Что нужно знать о двигателях с турбонаддувом

      Схема электронной системы зажигания:

      Принцип работы

      Как и другие типы систем зажигания, электронная система зажигания менее сложна и проста для понимания. Его работа начинается с запуска двигателя, то есть при включенном зажигании. Аккумулятор подает питание, так как отрицательная клемма заземлена, а положительная подключена к замку зажигания.

      Питание подается на катушку зажигания, которая имеет две обмотки, если вы помните; первичная и вторичная обмотка. Эти обмотки изолированы, но первичная обмотка толще вторичной. Между ними находится железный стержень, который помогает генерировать магнитное поле. Якорь вырабатывает энергию при вращении, он подключен к электронному модулю, происходит магнитный захват. Когда магнитный датчик и якорь соприкасаются, создается сигнал напряжения. Он генерирует дальше, пока не будет сгенерирован сильный сигнал напряжения.

      Присоединяйтесь к нашей рассылке новостей

      Напряжение подается на распределитель, содержащий ротор, который вращается, и есть точки распределителя, настроенные в соответствии с опережением зажигания. Ротор опережает любую из точек распределителя, вызывая скачки напряжения через воздушный зазор от ротора к точке распределителя. Затем он отправляется на соседнюю клемму свечи зажигания по кабелю высокого напряжения. Затем возникает разность потенциалов между центральным электродом и заземляющим электродом, что является причиной образования искры на кончике свечи зажигания, и происходит сгорание.

      Подробнее: Что нужно знать о приводном ремне

      Посмотрите видео, чтобы лучше понять:

      Преимущества и недостатки электронной системы зажигания

      Преимущества:

      Ниже приведены преимущества электронной системы зажигания в их различные применения:

      • Меньшее количество движущихся частей повышает эффективность работы.
      • Требуется минимальное обслуживание.
      • Повышает эффективность использования топлива.
      • Производит меньше выбросов.
      • Хорошая эффективность.

      Подробнее: Что такое свеча зажигания

      Недостатки:

      Несмотря на большие преимущества электронной системы зажигания, у нее все же есть одно ограничение.
