Зарядное устройство на lm358 схема

В данном устройстве заряд батареи прекращается при достижении напряжения на клеммах 7. Заряд ведётся не стабилизированным током, ограниченным на уровне 0,1С резистором R6. Уровень напряжения, при котором устройство прекратит заряд, задаётся стабилитроном VD1 с точностью до десятых долей вольта. Как только напряжение на АКБ превысит образцовое напряжение, компаратор переключится в единичное состояние, транзистор Т1 откроется и реле REL1 отключит АКБ от источника напряжения, одновременно подаст положительное напряжение на базу транзистора T1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как работать с ОУ LM358: схемы включения и практическое применение
• Зарядное устройство с автоматическим отключением
• Простое зарядное устройство своими руками
• USB зарядка Li-ion аккумуляторов на ОУ LM358
• Разрядное устройство на ОУ с автоматическим отключением АКБ
• Простое зарядное устройство для автомобильного аккумулятора (ток 1,5А)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Зарядка для аккумулятора. (часть2) Стабилизатор тока автоматический.

Как работать с ОУ LM358: схемы включения и практическое применение

В данном устройстве заряд батареи прекращается при достижении напряжения на клеммах 7. Заряд ведётся не стабилизированным током, ограниченным на уровне 0,1С резистором R6. Уровень напряжения, при котором устройство прекратит заряд, задаётся стабилитроном VD1 с точностью до десятых долей вольта.

Как только напряжение на АКБ превысит образцовое напряжение, компаратор переключится в единичное состояние, транзистор Т1 откроется и реле REL1 отключит АКБ от источника напряжения, одновременно подаст положительное напряжение на базу транзистора T1.

Таким образом Т1 окажется открытым и его состояние уже не будет зависеть от уровня напряжения на выходе компаратора. Сам компаратор охвачен положительной обратной связью R7 , что создаёт гистерезис и приводит к резкому, скачкообразному переключению выхода и открыванию транзистора. Благодаря этому схема избавлена от недостатка подобных устройств с механическим реле, при котором реле издаёт неприятный дребезжащий звук из-за того, что контакты балансируют на границе переключения, но включение ещё не происходит.

В случае отключения сетевого напряжения устройство возобновит работу, как только оно появится и не допустит перезаряда АКБ. Устройство собрано из доступных деталей, начинает работать сразу, и не нуждается в настройке. Напряжение отключения зависит только от параметров стабилитрона. ОУ, указанный на схеме, может работать в диапазоне питающих напряжений от 3-х до 30 вольт и при подключении АКБ с другим напряжением, например 12V, необходимо подобрать стабилитрон на напряжение заряженной АКБ Средний балл статьи: 4.

Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать?

Главная Питание. Призовой фонд на октябрь г. Тестер компонентов LCR-T4. Модуль радиореле на 4 канала. Металлоискатель MDII. Устройство собрано согласно схемы и рисунка печатной платы, проверено в работе. Старцев Д. Опубликована: г. Вознаградить Я собрал 0 1 x. Оценить Сбросить. Комментарии 27 Я собрал 0 Подписаться OK. Тим Нигде не могу найти транзистор 2SC , не могли бы вы подсказать чем его можно заменить? Smelter Выходной транзистор работает в режиме ключа и его можно заменить на любой доступный структуры N-P-N.

Учесть нужно только ток К-Э, который зависит от типа реле и напряжения на выходе выпрямителя. Посоветую измерить ток, который потребляет реле во включённом состоянии и на этот ток с небольшим «запасом» подобрать транзистор. Виктор Указанное автором напряжение является буферным для свинцовых аккумов! Чтобы он там не давал много, ну ток до 2А. TaserX26 Единственная деталь ограничивающая ток зарядки это резистор R6.

Если Ваш трансформатор и диодный мост выдаёт нужные Вам токи, то остается подобрать указаный резистор на требуемый ток зарядки, мощность резистора должна быть соответствующей желательно проволочный и расположенный подальше от чувствительных к теплу и легко возгораемых элементов конструкции.

Гость В схеме есть недоработки. При отключении полностью заряженного АКБ и подключении разряженного АКБ например как у автора на 6 вольт, заряд идти не будет пока не передернуть напряжение питания Т1 открыт, реле сработало 2. Нельзя к выходу операционника подключать напряжение от плюсовой шины даже через резистор R4!. После резистора R5 нужно подключить защитный диод, анод диода к R5 катод — база Т1, так-же после R4 нужно включить диод катод диода на базе Т1 получается защитная развязка на двух диодах!

Совет автору — лучше изучайте теорию! Да это так, но это не является недоработкой так как изначально такой режим работы не был предусмотрен. Смотрим документацию на LM и видим ток выходного каскада 40 мА.

Зачем лепить развязку на диодах и усложнять схему?! При этом теория безусловно необходима. Я собираю данное зарядное устройство, только для 4 вольтового аккумулятора 4. Если без подключенного аккумулятора если включить зарядное устройство в сеть, то почти сразу срабатывает реле, то есть отключается. Подскажите может в схеме еще нужно какую либо из радиодеталей с другим номиналом установить, чтобы срабатывало при напряжении 5,1 вольт?

Если без АКБ срабатывает, значит собрал правильно. Скорее всего какая-то беда со стабилитроном, измерь напряжение на стабилитроне, у меня подозрение, что на нём гораздо больше 5. Также с подключённым АКБ попробуй закоротить стабилитрон — должно сработать, так проверишь исправность операционного усилителя.

Никаких дополнительных деталей не нужно. Спасибо, что отозвались! Я уже разобрался! Проблема была в трансформаторе, со стабилитроном на 7,5v для 6v аккумулятора срабатывало все как положено при 7,3 вольта, а для 4v аккумулятора со стабилитроном на 5,1v не работало видимо тока не хватало, поставил другой трансформатор на 1,3 ампера 12 вольт, заработало, но появилась другая проблема срабатывало очень рано, при 4,4 вольта, перепробовал несколько стабилитронов безрезультатно, плюнул на стабилитроны, вместо стабилитрона в это место установил 5v кренку с цепочной из 3-х резисторов, с помошью переключателя настроил на срабатывание на 7,4 вольта и 4,9 вольта, для двух разных аккумуляторов!

Сейчас все отлично! Илья Наконец то попалась подходящая схемка для зарядки именно АКБ 6В для детской машины. Но думаю немного модернизировать. Вместо стабилитрона поставит TL с резистором 10к на анод и подстроечник 10к на катод. Мне кажется так будет проще выставить порог. Имеется виду резисторы от анода и катода к управляющему выводу TL И самое главное забыл.

Вместо R6 поставить стабилизатор тока на LM по типовой схеме на требуемый ток. При этом можно использовать любой подходящий по току трансформатор от 9В до 20В Причем не только трансформатор, но и любой БП с подходящим напряжением и током. При разработки схемы я выбрал компромис из максимальной надёжности, простоты и эффективности. С описанными изменениями характеристики зарядного устройства безусловно качественно изменятся в лучшую сторону.

Alex Поделитесь схемой пожалуйста с TL встроенной. Andriyovich Olexiy Smelter2 Также можно без переменного резистора, последовательно поставить любой диод с падением напряжения 0. Падение напряжения легко определяется мультиметром в режиме прозвона диодов. Если один стабилитрон, то 1NB, например. Или ставить последовательную сборку из любых вариаций. Алексей Всё хорошо!

Только не надо вводить людей в ступор т. Да, так и есть. Применил первое, что попалось в корпусе TO Может я что-то напутал, но у меня нашёлся в TO Под этот корпус и печатная плата нарисована. Это потом глянул описание на транзистор, действительно он какой-то «атомный». Именно поэтому в своём комментарии от Валерий Вчера прочел все комментарии и собрал схему на макетной плате.

Сегодня испытал на аккумуляторе 6 в. Транзистор поставил КТ Устройство заработало сразу, никакой наладки не понадобилось. Транзистор холодный, R5 поставил на 1вт.

Не стал искать, что оказалось под руками, краска потемнела. VD4 греется, но не критично. Перенесу схему на печатную плату и установлю в корпус. Автору «Smelter»- большое спасибо за отличную схему и подробное описание!

Зарядное устройство с автоматическим отключением

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно.

Простой стабилизатор тока на lm, схема DC power supply. Lm, lma Lm Регулятор Тока. Зарядное устройство на основе блока питания.

Простое зарядное устройство своими руками

Ниже представлена принципиальная схема простой зарядки для Li-ion аккумуляторов без использования каких-либо специализированных микросхем. На плате находится 3 светодиода. Один светодиод постоянно горит пока подключен аккумулятор. Другой светодиод мигает во время заряда и последний светодиод загорается когда зарядка окончена. Для того, чтобы Li-ion аккумуляторы долго жили, необходима специальная техника заряда. В данном зарядном устройстве оба эти условия проверяются, для чего последовательно с аккумулятором в цепь введен резистор R1 номиналом 1 Ом. Номинал конденсатора С2 — 0. Средний балл статьи: 0 Проголосовало: 0 чел. Для добавления Вашей сборки необходима регистрация.

USB зарядка Li-ion аккумуляторов на ОУ LM358

Мы уже рассматривали много схем регуляторов напряжения для самых разных целей, сегодня же я вам покажу три простые схемы регуляторов постоянного тока, которые стоит взять на вооружение, так как они универсальны и могут быть использованы не только в зарядных устройствах, но и во многих самодельных конструкциях, включая и лабораторные блоки питания. Регулятор тока по идее не многим отличается от регулятора напряжения, стоит заметить, что есть понятие стабилизатор тока. В отличие от регулятора он поддерживает стабильный выходной ток независимо от напряжения на входе и выходной нагрузки. Сегодня мы рассмотрим пару вариантов стабилизатора и один регулятор общего применения, стабилизатор тока неотъемлемая часть любого нормального лабораторного блока питания или зарядного устройства, предназначен он для ограничения тока подаваемого в нагрузку. Важный момент… во всех трех вариантах в качестве датчика тока использованны шунты, по сути это низкоомные резисторы, для увеличения выходного тока любой из перечисленных схем нужно будет снизить сопротивление шунта экспериментальным образом.

Помощь в постройке аналогичного устройства я всегда готов оказать в копии данной статьи в моём блоге. Но я не буду ничего делать за вас.

Разрядное устройство на ОУ с автоматическим отключением АКБ

Компактное зарядное устройство на тиристоре. На рис. Образцовое напряжение на аккумулятора сравнивается при каждом положительном полупериоде пока тиристор закрыт. Когда аккумулятор разряжен тиристор открывается в моменты каждого положительного полупериода с некоторой задержкой, но только как аккумулятор будет близок к полной зарядке тиристор будет открывать с большей задержкой и при достижении определенного значения когда аккумулятор полностью зарядится, тиристор перестанет открываться. Сравнение напряжений происходит в цепи управляющего электрода тиристора.

Простое зарядное устройство для автомобильного аккумулятора (ток 1,5А)

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Описываемое маломощное сетевое зарядное устройство служит для зарядки автомобильной аккумуляторной батареи небольшим током в 1,5 А. Конструктивно оно рассчитано на установку в транспортное средство с подключением к системе электрооборудования. Таким образом, не нужно каждый раз развертывать зарядное устройство и подключать его к батарее, достаточно лишь вставить вилку в розетку.

Схема и описание самодельного автоматического зарядного устройства на тринисторах для зарядки автомобильных аккумуляторов.

Операционный усилитель LM стал одним из самых популярных типов компонентов аналоговой электроники. Этот небольшой компонент может быть использован в самых разнообразных схемах, осуществляющих усиление сигналов, в различных генераторах, АЦП и прочих полезных устройствах. Все радиоэлектронные компоненты следует разделять по мощности, диапазону рабочих частот, напряжению питания и прочим параметрам. А операционный усилитель LM относится к среднему классу устройств, которые получили самую широкую сферу применения для конструирования различных устройств: приборы контроля температуры, аналоговые преобразователи, промежуточные усилители и прочие полезные схемы.

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Зарядное устройство для свинцовых аккумуляторов на 12 Вольт. Добрый день, может кому пригодится, на днях собрал зарядное устройство для свинцовых аккумуляторов на 12 вольт. Когда батарея сильно разряжена, схема ограничивает ток 1А, понижая напряжение зарядки. LM нужна только для индикации, она смотрит протекающий через батарею ток и при определенном малом значении, выключает красный светодиод и включает зеленый.

Чтобы собрать даже самый простой стабилизатор напряжения к зарядному устройству необходимо обладать хоть маломальскими знаниями по физике.

В интернете немало перечитал статей про примитивные разрядные устройства, где в качестве нагрузки используются переключатели и наборы ламп разной мощности, где необходимо следить за напряжением разряжаемого АКБ. Меня это очень сильно не устроило и захотелось собрать что то свое. Схема должна регулировать нагрузку А и автоматически отключаться при напряжении АКБ Осталось только привинтить регулятор тока Источник опорного напряжения 2. Ток нагрузки выставляется потенциометром R9.

Совсем недавно я описывал простенькую схему защиты АКБ от переполюсовки. Только вот имеется в ней такой небольшой недостаток, эта схема не умеет распознавать степень разряженности аккумулятора, что дает возможность подключать даже убитые АКБ замкнутые, рассыпавшиеся и т. А это может привести к ужасным последствиям, и пожар не самое страшное! И вот совсем недавно пришла мне в голову умная схема защиты от переполюсовки, которая сумела бы определять, можно ли заряжать этот аккумулятор или нет и сохранила предыдущий параметр определения правильности подключения клемм к Аккумулятору На самом дел все просто, схема просто определяет какое напряжение на АКБ, то есть степень зарядки, и если оно соответствует нужным пределам, то замыкает контакты реле и пускает ток заряда!

Lm358 применение в зарядном устройстве

В сети очень много схем регуляторов напряжения для самых разных целей, а вот с регуляторами тока дела обстоят иначе. И я хочу немного восполнить этот пробел, и представить вам три простые схемы регуляторов постоянного тока, которые стоит взять на вооружение, так, как они универсальны и могут быть использованы во многих самодельных конструкциях. Регуляторы тока по идее не многим отличается от регуляторов напряжения. Прошу не путать регуляторы тока со стабилизаторами тока, в отличии от первых они поддерживают стабильный выходной ток не зависимо от напряжения на входе и выходной нагрузки. Стабилизатор тока — неотемлимая часть любого нормального лабораторного блока питания или зарядного устройства, предназначен он для ограничения тока подаваемого на нагрузку. В этой статье мы рассмотрим пару стабилизаторов и один регулятор общего применения.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Еще одно зарядное устройство, теперь 12.6 Вольт 1 Ампер
• Please turn JavaScript on and reload the page.
• Как работать с ОУ LM358: схемы включения и практическое применение. Lm358 схема стабилизатора тока
• Описание и применение операционного усилителя LM358. Схемы включения, аналог, datasheet
• Как работать с ОУ LM358: схемы включения и практическое применение
• Зарядное устройство для свинцовых аккумуляторов на 12 Вольт
• Зарядка аккумулятора подборка схем
• Зарядное для аккумуляторов автомобиля

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка LM358 — посылки из Китая

Еще одно зарядное устройство, теперь 12.6 Вольт 1 Ампер

Операционный усилитель LM стал одним из самых популярных типов компонентов аналоговой электроники. Этот небольшой компонент может быть использован в самых разнообразных схемах, осуществляющих усиление сигналов, в различных генераторах, АЦП и прочих полезных устройствах.

Все радиоэлектронные компоненты следует разделять по мощности, диапазону рабочих частот, напряжению питания и прочим параметрам. А операционный усилитель LM относится к среднему классу устройств, которые получили самую широкую сферу применения для конструирования различных устройств: приборы контроля температуры, аналоговые преобразователи, промежуточные усилители и прочие полезные схемы. Подтверждением высокой популярности микросхемы являются ее рабочие характеристики, позволяющие создавать много различных устройств.

К основным показательным характеристикам компонента следует отнести нижеследующие. Также микросхема потребляет всего 0,7 мА, а напряжение смещения составит всего 0,2мВ. Микросхема реализована в стандартных корпусах DIP, SO и имеет 8 выводов для подключения к цепям питания и формирования сигналов.

Два из них 4, 8 используются в качестве выводов двухполярного и однополярного питания в зависимости от типа источника или конструкции готового устройства. Входы микросхемы 2, 3 и 5, 6.

Выходы 1 и 7. В схеме операционного усилителя имеются 2 ячейки со стандартной топологией выводов и без цепей коррекции. Поэтому для реализации более сложных и технологичных устройств потребуется предусматривать дополнительные схемы преобразования сигналов. Микросхема является популярной и используется в бытовых приборах, эксплуатируемых при нормальных условиях, и в особых с повышенной или пониженной температурой окружающей среды, высокой влажностью и прочими неблагоприятными факторами.

Для этого интегральный элемент выпускается в различных корпусах. Являясь средним по параметрам, операционный усилитель LM имеет аналоги по техническим характеристикам.

Интегральная микросхема выпускается в серии с другими компонентами, которые имеют отличия лишь в температурном диапазоне, предназначенные для работы в суровых условиях. Встречаются операционные усилители с максимальной температурой до градусов и с минимальной до Из-за чего сильно разнится и стоимость устройства в различных магазинах.

Подбирая альтернативные аналоговые элементы для применения в устройствах важно учитывать рабочий температурный диапазон. Например, если LM с пределом от 0 до 70 градусов недостаточно, то можно использовать более приспособленные к суровым условиям LM Также довольно часто для изготовления различных устройств требуется не 2 ячейки, а 1, тем более, если место в корпусе готового изделия ограничено.

Существует много схем подключения операционного усилителя LM в зависимости от необходимых требований и выполняемых функций, которые будут к ним предъявлены при эксплуатации:. Существуют различные устройства, собранные на LM N , выполняющие определенные функции. При этом это могут быть всевозможные усилители как УМЗЧ, так и в промежуточных цепях измерений различных сигналов, усилитель термопары LM, сравнивающие схемы, аналого-цифровые преобразователи и прочее.

Это самые популярные типы схем подключения, применяемые во многих устройствах для выполнения различных функций. В схеме неинвертирующего усилителя выходное напряжения будет равно произведению входного на пропорциональный коэффициент усиления, сформированный отношением двух сопротивлений, включенных в инвертирующую цепь. Схема источника опорного напряжения пользуется высокой популярностью благодаря своим высоким практическим характеристикам и стабильности работы в различных режимах.

Схема отлично удерживает необходимый уровень выходного напряжения. Она получила применение для построения надежных и высококачественных источников питания, аналоговых преобразователей сигналов, в устройствах измерения различных физических величин. Одной из самых качественных схем синусоидальных генераторов является устройство на мосте Вина. При корректном подборе компонентов генератор вырабатывает импульсы в широком диапазоне частот с высокой стабильностью.

Также микросхема LM часто используется для реализации генератора прямоугольных импульсов различной скважности и длительности. При этом сигнал является стабильным и высококачественным.

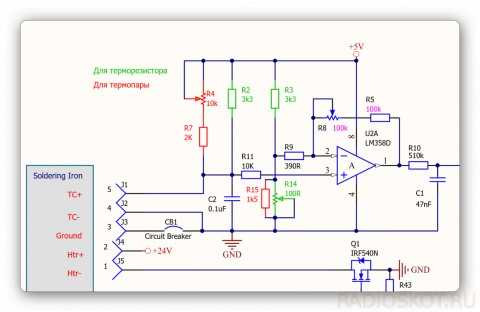

Основным применением микросхемы LM являются усилители и различная усилительная аппаратура. Что обеспечивается за счет особенностей включения, выбора прочих компонентов. Такая схема применяется, например, для реализации усилителя термопары. Очень часто в жизни радиолюбителя требуется осуществлять контроль температуры каких-либо устройств. Например, на жале паяльника.

Обычным градусником это не сделаешь, тем более, когда необходимо изготовить автоматическую схему регулирования. Для этого можно использоваться ОУ LM Эта микросхема имеется малый тепловой дрейф нуля, поэтому относится к высокоточным.

Поэтому она активно используется многими разработчиками для изготовления паяльных станций, прочих в устройствах. Схема позволяет измерять температуру в широком диапазоне от 0 до оС с достаточно высокой точностью до 0,02 оС. Термопара изготовлена из сплава на основе никеля: хромаля, алюмеля. Второй тип металла имеет более светлый цвет и меньше подвержен к намагничиванию, хромаль темнее, магнитится лучше.

К особенностям схемы стоит отнести наличие кремниевого диода, который должен быть размещен как можно ближе к термопаре. Термоэлектрическая пара хромаль-алюмель при нагреве становится дополнительным источником ЭДС, что может внести существенные коррективы на основные измерения. Схема включает кремниевый диод. Напряжения перехода с него используется как источник опорного сигнала, поступающий через ограничивающий резистор на неинвертирующий вход микросхемы.

Для регулировки тока стабилизации схемы использован дополнительный резистор, подключенный к отрицательному выводу источника питания, к неивертирующему входу МС. Резистор номиналом 82 кОм подключен к минусу источника и положительному входу МС. Опорное напряжение формируется делителем, состоящим из резистора 2,4 кОм и диода в прямом включении. После чего ток ограничивается резистором кОм. ОУ управляет биполярным транзистором, эмиттер которого подключен непосредственно к инвертирующему входу МС, образовав отрицательную глубокую связь.

Резистор R 1 выступает измерительным шунтом. Опорное напряжение формируется при помощи делителя, состоящего из диода VD 1 и резистора R 4. В представленной схеме при условии использования резистора R 2 сопротивлением 82 кОм ток стабилизации в нагрузке составляет 74мА при входном напряжении 5В. А при увеличении входного напряжения до 15В ток увеличивается до 81мА. С использованием ОУ LM часто изготавливают зарядные устройства с высокой стабилизацией и контролем выходного напряжения.

Как пример, можно рассмотреть зарядное устройство для Li — ion с питанием от USB. Эта схема представляет собой автоматический регулятор тока. То есть, при повышении напряжения на аккумуляторе зарядный ток падает. А при полном заряде АКБ схема прекращает работать, полностью закрывая транзистор. В этой статье поговорим еще об одном зарядном устройстве для автомобиля. Заряжать будем аккумуляторы стабильным током. Схема зарядного изображена на рисунке 1.

В качестве сетевого трансформатора в схеме применен перемотанный трансформатор от лампового телевизора ТС, но подойдут и ТС и ТСВ. Для перемотки трансформатора сначала его аккуратно разбираем, не забыв при этом заметить какими сторонами был склеен сердечник, путать положение U-образных частей сердечника нельзя. Затем сматываются все вторичные обмотки. Экранирующую обмотку, если будете пользоваться зарядным только дома, можно оставить. Если же предполагается использование устройства и в других условиях, то экранирующая обмотка снимается.

Снимается так же и верхняя изоляция первичной обмотки. После этого катушки пропитываются бакелитовым лаком. Конечно пропитка на производстве происходит в вакуумной камере, если таких возможностей нет, то пропитаем горячим способом — в горячий лак, разогретый на водяной бане, бросаем катушки и ждем с часик, пока они не пропитаются лаком.

В крайнем случае обмотку катушек можно пропитать парафином. После этого восстанавливаем изоляцию первичной обмотки той же бумагой, но тоже пропитанной лаком. Далее мотаем на катушки по… сейчас посчитаем. Для уменьшения тока холостого хода, а он явно возрастет, так как необходимой ферропасты для склеивания витых, разрезных сердечников у нас нет, будем использовать все витки обмоток катушек. И так. Число витков первичной обмотки см. Вычисляем количество витков вторичной обмотки.

Вообще, чем меньше это напряжение, тем меньшая бесполезная мощность в виде тепла будет выделяться на транзисторах схемы. И так, 14 вольт умножаем на 4витка на вольт, получаем 56 витков вторичной обмотки. Теперь зададимся током вторичной обмотки.

Иногда требуется быстрехонько подзарядить аккумулятор, а значит требуется увеличить на некоторое время зарядный ток до предела. Максимальный ток коллектора транзистора КТ — 15А. Максимальная мощность по справочнику данного транзистора в металлическом корпусе равна Вт.

Значит нужен вентилятор, так как транзистор будет работать на пределе своих возможностей. Выбираем ток равный 12А при условии, что в каждом плече выпрямителя уже будет стоять по два диода по 10А. По формуле:. Можно уменьшить ток до 10А и применить провод диаметром 2мм. Для облегчения теплового режима трансформатора вторичную обмотку можно не закрывать изоляцией, а просто покрыть дополнительно еще слоем бакелитового лака.

Их можно установить непосредственно на металлический корпус зарядного через слюдяные прокладки с использованием термопасты. Максимальный выпрямленный постоянный ток этих диодов равен 30А, да и стоят они не дорого. Микросхема LMN может работать с напряжениями входного сигнала близкими к нулю, отечественных аналогов я не встречал. Транзисторы VT1 и VT2 можно применить с любыми буквами. В качестве шунта применена полоска из луженой жести.

При указанных на схеме номиналах резисторов R1,2,5 ток регулируется в пределах примерно от 3 до 8А.
