Не горят габариты и подсветка приборов Шевроле Лачетти

При любом ремонте автомобиля, особенно элементов электрооборудования и всем, что с ним связано, крайне желательно снимать минусовую клемму с аккумулятора. В противном случае можно попасть в совершенно запутанную ситуацию. К примеру, если не горят габариты и подсветка приборов на Шевроле Лачетти, логическая связь между ними не прослеживается. Но это только с первого взгляда.

Содержание

• 1 Почему тухнут габариты и подсветка приборов на Шевроле Лачетти
  • 1.1 Гарантированное короткое замыкание
• 2 Находим причину и восстанавливаем свет
  • 2.1 Алгоритм проверки на Шевроле Лачетти
• 3 Выводы

Почему тухнут габариты и подсветка приборов на Шевроле Лачетти

Потухла подсветка панели приборов.

Для начала найдём связь между габаритами и подсветкой приборов.

Расположение блока предохранителей.

Исходя из схемы электрооборудования Лачетти разных лет выпуска, за габаритные огни отвечает предохранитель F6 номиналом 10 А, а за работу приборной панели — предохранитель F4 с таким же номиналом.

Гарантированное короткое замыкание

Тем не менее в 99% случаев оказывается, если не горят габариты и подсветка приборов, то замена этих предохранителей ничего не даёт и их тест покажет, что с ними все в порядке.

На самом деле, никакой мистики. Практически во всех случаях подобная неисправность возникает сразу после монтажа бардачка, замены лампы его подсветки или выключателя.

Внимание. Перед заменой лампы подсветки бардачка обязательно снимите минусовую клемму АКБ, иначе может потухнуть подсветка панели приборов.

Дело в том, что если не снять минусовую клемму с аккумулятора и начать разбирать бардачок, гарантировано короткое замыкание в цепи подсветки бардачка — контакты патрона неминуемо замкнут на массу, если не обесточить машину.

Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов, ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F21. Он отвечает за задние противотуманные фары.

Если всё сделаете правильно, то габариты будут вновь гореть.

Находим причину и восстанавливаем свет

Предохранитель задних противотуманных фар.

Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.

Этот предохранитель маркируется ef1 (номинал 30 А) и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.

Алгоритм проверки на Шевроле Лачетти

Следовательно, для устранения неисправности делаем следующее:

1. Проверяем, работает ли подсветка бардачка. Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.

   Для начала смотрим подсветку бардачка.

2. Проверяем целостность предохранителей F4 и F6, они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу (10 А).

   Проверяем на целостность предохранители F4 и F6.

3. Проверяем целостность предохранителя F21 номиналом 15 А, который по схеме отвечает за работу задних противотуманок.
4. Проверяем предохранитель EF1 на 30 А, который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный.

   Под капотом тоже есть блок предохранителей.

5. Далее необходимо долезть до панели приборов и проверить целостность ламп на ней.

   Тыльная сторона панели приборов.

6. Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения. Его каталожный номер — 96408390, он находится в подкапотном монтажном блоке. Модуль выходит из строя крайне редко, но возможно и такое.

Выводы

Таким образом, используя схему электрооборудования и логику, можно найти причину нерабочих подсветок и габаритов. Удачного поиска и ровных солнечных дорог!

Что делать если не горят габариты на lacetti

13.09.2017 Admin

Но перед тем, как дойти до этого проблемного места, кратко рассмотрим какие ещё бывают случаи с дальним и ближним светом.

Вот схема, по которой мы и будем подбираться к решению проблем головного света Лачетти

В этом случае первым делом необходимо проверить – работает ли “моргалка” дальним светом.

Замена смазки в любом двигателе – это крайне важная задача, ведь иначе нет возможности обеспечить качественную и долгую работу всех систем двигателя. Непосредственно от качества заливаемой смазки и зависит срок эксплуатации культиватора, так что не рекомендуется использовать автомобильное масло, подробнее СТО.

Не забывайте, что замена смазки обойдется в разы дешевле, чем приобретение новых деталей на агрегат.

О том, как заменить масло в двигателе культиватора, смотрите ниже.

Во время работы мотоблока большой нагрузке подвергается двигатель и чтобы защитить его от преждевременного износа, применяют моторное масло. Средство бывает разным по химическому составу и свойствам, поэтому его используют согласно классификации.

Как правило, в инструкции к мототехнике производитель указывает, какую марку машинного масла и в каком объёме лучше использовать. Если же таких рекомендаций нет, средство выбирают по следующим характеристикам:

Параметр SAE свидетельствует о классе вязкости вещества и состоит из буквенно-цифровой аббревиатуры, где буква « W» указывает на возможность применения при низких температурах. Стоящее перед ней число обозначает вязкость при отрицательных значениях термометра, а цифры после « тире» — при плюсовых. Эти показатели характеризуют, насколько легко будет жидкость прокачиваться по системе и как быстро она достигнет поверхностей трущихся деталей, не допустив их сухого трения.

Параметр API разделяет смазочный материал по эксплуатационным свойствам на категории C и S. К категории C относят средства, предназначенные для четырёхтактных дизелей, у которых воздушное охлаждение, к категории S – для бензиновых моторов. Поэтому при выборе жидкости обязательно следует обращать внимание на эту маркировку, так как для дизельного и карбюраторного двигателя она имеет различный состав.

Параметр ACEA классифицирует масло по показателю HT (вязкость в условиях повышенных температур)/HS (скорости сдвига), который показывает, насколько смазка является энергосберегающей. Чем выше данная величина, тем она лучше предохраняет узлы двигателя от износа. Заливать вещество с высоким показателем мПа*с рекомендуется в трактор, минитрактор, а так же тяжёлые мотоблоки Нева, предназначенные для больших нагрузок.

Если дальний и ближний свет не функционирует, но моргание дальним светом работает, то необходимо проверить предохранитель f6 и реле блок-фар.

Если же не включается ни дальний с ближним, ни моргание дальним светом, тогда необходимо проверить целостность предохранителя ef12 и приходит ли, вообще, на него напряжение. Для этого необходимо извлечь предохранитель, включить зажигание и замерить напряжение на контактах блока предохранителей. На одном из двух контактов должно присутствовать напряжение больше 11 В.

Найти расположение нужных предохранителей и реле можно на странице Предохранители и реле Шевроле Лачетти

Эта ситуация возникает намного чаще, чем предыдущая и вариантов поиска неисправности может быть много, начиная от сгоревших ламп (да-да, нередко обе лампы сгорают одновременно) и заканчивая неисправным подрулевым переключателем.

Первым делом, по моему мнению необходимо локализовать часть схемы, в которой находится проблемное место. Самым быстрым и простым способом это сделать является замер напряжений на предохранителях ef20 и ef27 в моторном отсеке.

Новости permalink

Схема блока предохранителей Chevrolet Lacetti (Suzuki Forenza) и реле с назначением и расположением

Chevrolet Lacetti выпускался с кузовами седан, универсал и хэтчбек в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 , 2011, 2012, 2013 и 2014 годов. Он также продавался под названием Suzuki Forenza. Предлагаем вам ознакомиться с описанием схем блоков реле и предохранителей на Шевроле Лачетти, показать фото блоков, назначение элементов, а также рассказать, где предохранитель отвечает за прикуриватель.

Содержание

• 1 ДОПОЛНЕНИЕ ДВИГАТЕЛЬНА
• 2 Пассажирский отсек
  • 2.1 БОЛЬКА БЛАГОВОГО НАБОР
  • 2.2 РЕЛЕ

ДВИГАТЕЛЬ ДВИГАТЕЛЯ

Основная коробка. .

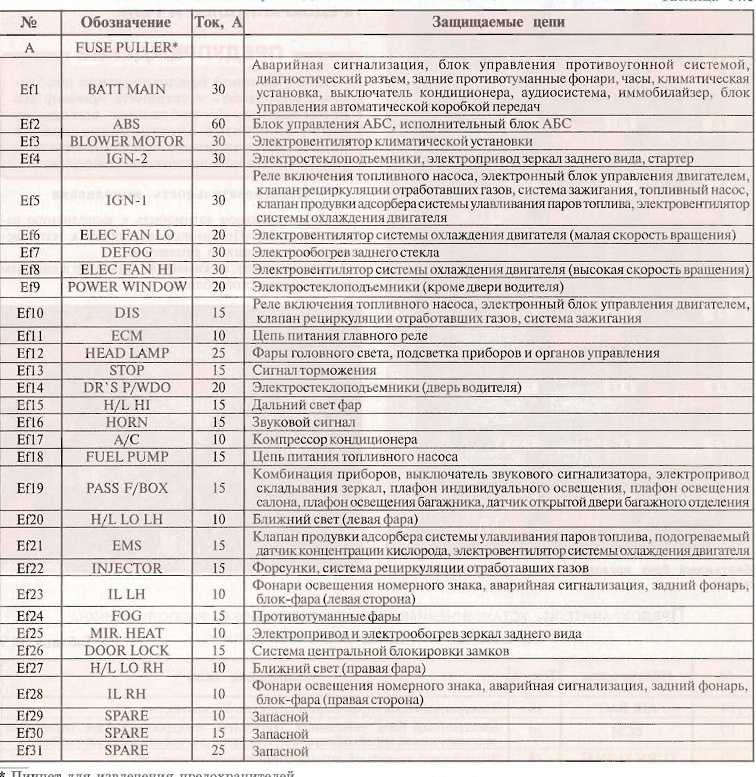

На внутренней стороне крышки нанесена оригинальная схема предохранителей и реле.

Схема

Автоматические выключатели

Ef1 (30 А) — Аккумуляторная батарея (цепи F13-F16, F21-F24) .

Ef2 (60 А) — АБС .
См. F11.

Ef3 (30 А) – вентилятор печки .
См. F7.

Ef4 (30 А) — зажигание (стартер, цепи F5-F8) .
Если стартер не крутит, проверьте также реле 4 на кронштейне под приборной панелью со стороны водителя. Убедитесь, что аккумулятор заряжен и его клеммы надежно закреплены, установите рычаг переключения передач в нейтральное положение и замкните контакты на втягивающем реле возле стартера. Это позволит проверить, правильно ли работает стартер. Если работает, ищите оборванную проводку. Если он не работает, подать на него напряжение отдельными проводами напрямую от аккумулятора. Сработает — скорее всего, ослаб контакт на кузове, провод от аккумулятора к кузову автомобиля.

Ef5 (30 А) — зажигание (цепи F1-F4, F9-F12, F17-F19) .
Проверить реле К3.

Ef6 (20 А) — вентилятор системы охлаждения (радиатор) .
Если вентилятор не включается (определить его работу по звуку довольно сложно, т.к. он работает достаточно тихо), проверьте дополнительно предохранители Ef8, Ef21 и реле К9, К11. Проверьте правильность работы вентилятора, подав напряжение напрямую от аккумулятора. Если сам двигатель работает, проверьте уровень антифриза, датчик температуры охлаждающей жидкости, крышку радиатора и расширительный бачок (клапан в крышке должен работать исправно, пробка должна быть затянута), термостат исправен. В худшем случае, если есть проблемы с температурой и давлением антифриза, причиной может быть прогар прокладки ГБЦ.

Ef7 (30 А) — обогрев заднего стекла .
См. F6.

Ef8 (30 А) – высокая скорость вентилятора охлаждения (радиатора) .
См. Ef6.

Ef9 (20 А) — электростеклоподъемники правой передней и задней двери .
См. F6.

Ef10 (15 А) — электронный блок управления (ЭБУ), катушки зажигания, клапан EGR .

Ef11 (10 А) — Цепь главного реле, модуль управления двигателем (ECM) .

Ef12 (25 А) – фары, габариты .
Если не горит только одна сторона габаритных ламп, проверьте предохранители Ef23 или Ef28. Если передние габаритные огни не загораются, проверьте лампы в фарах, а также контакты коробки, которые могут пропасть из-за плохого контакта. Для замены ламп, скорее всего, придется снимать корпус воздушного фильтра.

Ef13 (15 А) — стоп-сигналы .
Если не горит ни один из стоп-сигналов, включая дополнительный, проверьте дополнительно предохранитель F4, а также лягушку-выключатель на педали тормоза и ее разъем с проводами. Если дополнительный стоп-сигнал работает, а основной нет, замените лампы в фарах, лампы двухнитевые, могли перегореть обе. Также проверьте контакты в посадочных разъемах и проводку.

Ef14 (20 А) — стеклоподъемник в двери водителя .
См. F6.

Ef15 (15 А) — лампы дальнего света в фарах .
Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъемах (могли окислиться), выключатель света слева от руля. Измерьте напряжение на разъемах фар. Если при включенном дальнем свете на нужных контактах нет напряжения, то неисправность в проводке или подрулевом переключателе.

Ef16 (15 А) — звуковой сигнал, сирена, концевой выключатель капота .
Если звуковой сигнал не работает, проверьте помимо этого предохранителя реле К2. Распространенной проблемой является отсутствие или исчезновение контакта на корпусе, который находится на лонжероне за левой фарой. Зачистите и установите надежный контакт. Проверить напряжение на сигнальных клеммах, если нет, то проводку или кнопки на руле. Проверьте сам сигнал, подав на него 12В напрямую. Если он неисправен, замените его новым.

Ef17 (10 А) — компрессор кондиционера .
См. F6.

Ef18 (15 А) — топливный насос .
Если не работает бензонасос, проверьте дополнительно предохранитель F2 в монтажной коробке салона, предохранитель Ef22 в моторном отсеке и реле К7, а также исправность самого насоса, подав на него 12 В напрямую. Если работает, прозвоните провода на обрыв и проверьте контакты. Если он не работает, замените его новым. Чтобы снять бензонасос, нужно отсоединить аккумулятор, снять подушку заднего сиденья, открыть люк, отсоединить топливопроводы, сжать стопорное кольцо и вытащить бензонасос. Если в топливной системе не создается нужное давление, дело может быть в регуляторе давления.

Ef19 (15 А) — приборная панель, электроскладывание зеркал, лампы индивидуального освещения в салоне, общий плафон в салоне, свет в багажнике, концевой выключатель положения багажника .
См. F4.

Ef20 (10 А) — левая фара, ближний свет .
Если не горит ближний свет правой фары, смотрите предохранитель Ef27.
Если погасли лампы ближнего света в обеих фарах, проверьте лампы, могли перегореть одновременно две, а также их разъемы, контакты в них и наличие влаги. Также причина может быть в проводке от разъема С202 до переключателя света на руле. Проверьте его под приборной панелью, он мог сгореть, особенно если у вас хэтчбек. Также убедитесь, что переключатель на рулевой колонке находится в хорошем состоянии.

Ef21 (15 А) — электронный блок управления (ЭБУ), клапан продувки адсорбера, датчики концентрации кислорода, датчик фаз, вентилятор системы охлаждения (радиатор) .

Ef22 (15 А) – ТНВД, форсунки, клапан EGR .

Ef23 (10 А) — лампы габаритного света с левой стороны, лампа подсветки номерного знака, сигнализация .
См. Ef12.

Ef24 (15 А) — противотуманные фары .
Противотуманные фары в большинстве случаев работают только при включенных габаритах.
Если в сырую погоду перестают работать «противотуманки», проверьте, не попала ли в них вода, а также исправность ламп.

Ef25 (10 А) — боковые зеркала с электроприводом .
См. F8.

Ef26 (15 А) — центральный замок .

Ef27 (10 А) — фара правая, ближний свет .
См. Ef20.

Ef28 (10 А) — габаритные огни с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы .

Ef29 (10 А) – резерв;
EF30 (15 А) – резерв;
Ef31 (25 А) – резерв.

Реле

• 1 – Реле подсветки приборной панели и центральной консоли .
• 2 – реле звукового сигнала .
  См. Ef16.
• 3 – главное реле зажигания .
  Проверить предохранитель Ef5.
• 4 — Реле фар в фарах .
• 5 – реле противотуманных фар .
  См. Ef24.
• 6 – муфта компрессора кондиционера .
  См. F6.
• 7 – топливный насос, катушки зажигания .
  См. Ef18.
• 8 – электростеклоподъемники .
• 9 – низкая скорость вентилятора системы охлаждения (радиатора) .
  См. Ef6.
• 10 – обогрев заднего стекла .
  См. F6.
• 11 – высокая скорость вентилятора системы охлаждения (радиатора) .
  См. Ef6.

Салон

Блок предохранителей

Расположен с левой стороны в конце приборной панели. Для доступа откройте левую переднюю дверцу и снимите крышку панели предохранителей.

Диаграмма

Назначение

10256

10.102. Exertion Engure Enment. Universion Emergement Emergent Emergement For Aithronic Ecermis Atertonder Atertonder resmortion orondiss rersissis. датчик скорости автомобиля

9

4253 253

3

3

3

3

3

3

3

3

3

30252 F20

90А252 Иммобилайзер 10253

F1	10A воздушная зона — Электронная блока управления воздушной безопасности
F2
F2
F3	15A СИГНАЛ ПОВОРОТА – Выключатель аварийки, указателей поворота
F4	10А CLUSTER – Панель приборов, электронный блок автоматического включения ближнего света фар, стоп-сигнализатор*, звуковой сигнализатор переключатель, электронный блок управления рулевым механизмом с переменным усилием*, переключатель кондиционера*
F5	Резерв
F6	10А ENG FUSE – Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар
F7	20А HVAC — Реле включения электровентилятора кондиционера, переключатель кондиционера, система климат-контроля *
F8	15A ЛЮК КРЫШИ — Электропереключатель зеркал, электропривод складывания зеркал *, электролюк *
F9	25A Wiper — Двигатель Gear Gear, переключатель режима стеклоочистителя
F10	10A FREED — SpeakerPhone
. Исполнительный блок АБС
F12	10А ИММОБИЛАЙЗЕР – Иммобилайзер, блок управления электронной противоугонной системой, датчик дождя
F13	10А Блок управления АКПП *
15A HAZARD – Alarm switch
F15	15A ANTI-THEFT – Electronic anti-theft alarm control unit
F16	10A DIAGNOSIS – Diagnostic connector
F17	10A AUDIO / CLOCK – Аудиосистема, часы
F18	15А EXTRA JACK – Доп.разъем
F19	15А ПРИКРИФИЛЬНИК – Предохранитель прикуривателя 6	10А BACK-UP – Выключатель света заднего хода, селектор режима АКПП *
F21	15А ЗАДНИЙ ПРОТИВОТУМАН – Реле включения задних противотуманных фонарей, реле приборов освещения и органов управления, габаритного освещения
1
15A ATC/CLOCK – Часы, система климат-контроля*, выключатель кондиционера *
F23	15A AUDIO – Аудиосистема
F24

Предохранитель №19 отвечает за прикуриватель.

Реле

Крепятся на специальный кронштейн, расположенный под приборной панелью возле педалей. Доступ к ним крайне затруднен. Для начала нужно открыть коробку для мелочевки и открутить два винта отверткой.

Затем, преодолев сопротивление трех фиксаторов, снимаем нижнюю накладку с приборной панели, освобождаем ее от привода замка капота и полностью снимаем.

В открывшемся пространстве нужно найти нужный кронштейн.

Назначение

1. блок управления системой защиты аккумулятора;
2. Прерыватель указателей поворота;
3. реле включения противотуманок в задних фонарях;
4. Реле блокировки стартера (для автомобилей с АКПП).

В зависимости от комплектации автомобиля там же устанавливаются (РЕЛЕ ВЕНТИЛЯТОРА) – реле вентилятора кондиционера, (РЕЛЕ ДХО) – реле принудительного включения фар.
